Regulatoare de temperatură pentru încălzire - baza

Ar fi mult mai ușor dacă aceeași temperatură ar fi păstrată pe stradă în orice moment al anului, atunci nu va mai fi necesară ajustarea încălzirii. Dar în timpul iernii înghețurile severe sunt înlocuite de topirea cu temperatură pozitivă și invers, este clar că sistemul de încălzire trebuie să răspundă în mod adecvat la surprizele meteorologice.

Modalități de reglare a încălzirii

Orice sarcină, de regulă, are mai multe moduri de rezolvare a acesteia; reglarea operațiunii de încălzire nu este o excepție.

Putem distinge următoarele metode de ajustare:

• cea mai simplă opțiune este instalarea unui regulator special în fața fiecărui radiator. Astfel de termostate pentru încălzirea locuinței pot fi utilizate în toate sistemele de încălzire fără excepție, iar principiul de funcționare este că curentul de răcire prin baterie este reglat;

Fiți atenți! Într-o serie de cazuri, de exemplu, în apartamentele urbane, această metodă de ajustare este singura disponibilă.

• dacă baza funcționării regulatorului de temperatură este date privind modificarea temperaturii aerului din încăpere (sau exterioară), atunci reglarea funcționării cazanului asigură o schimbare a temperaturii mediului de transfer de căldură. În acest caz, dispozitivul de reglare este amplasat direct la boiler;

• Pompele de circulație "inteligente" cu o întindere ușoară, dar pot fi clasificate drept regulatoare de încălzire. Dacă pe radiator este instalat un regulator convențional, pompa este localizată direct la cazan (în conducta care alimentează lichidul de răcire răcit). Procesul de reglare se realizează prin schimbarea vitezei de rotație a rotorului pompei.

Dintre aceste metode, primul este considerat cel mai flexibil, deoarece vă permite să schimbați temperatura nu numai într-o singură cameră, ci și în radiatoarele individuale. Celelalte două moduri schimbă funcționarea sistemului de încălzire în ansamblu, adică temperatura se va schimba imediat în toate încăperile din casă.

Regulatoare de temperatură pentru radiatoare

Astfel de dispozitive sunt un cap termic, care este instalat pe locul conductei de alimentare direct în fața bateriei. Principiul de funcționare este simplu - când temperatura din cameră depășește o limită predeterminată, dispozitivul reduce pur și simplu diametrul interior al țevii, iar volumul de lichid de răcire care intră în baterie scade corespunzător.

Cel mai simplu regulator manual este un robinet obișnuit, caz în care ajustarea va trebui făcută manual. Dar modelele automate utilizate mai des.

Tipuri de termostate

Dacă principiul de funcționare este ales ca principal criteriu, atunci toate dispozitivele de acest tip pot fi împărțite în mecanice și automate. La om mecanic reglează temperatura cu propriile sale mâini, întorcând în mod constant supapa, în mod automat - după setarea dispozitivului funcționează el însuși.

De asemenea, puteți da o clasificare după locația senzorului.

Există trei opțiuni:

• senzorul de temperatură este amplasat direct în capul termic (în acest caz, trebuie să monitorizați în mod special instalarea dispozitivului de reglare, deoarece există un radiator de încălzire în apropiere);
• Senzorul este amplasat la câțiva metri - vă permite să reglați cu mai multă acuratețe activitatea de încălzire

• Senzorul este amplasat în exterior - ca rezultat, avem un controler de încălzire dependent de vreme. Acesta va răspunde instantaneu la schimbările de temperatură în exterior.

Fiți atenți! Când se utilizează senzori de temperatură interioară, există întotdeauna o diferență de timp între modificarea condițiilor meteorologice pe stradă și schimbarea modului de funcționare al încălzirii. Utilizarea senzorilor termici externi rezolvă această problemă.

Dispozitiv, principiu de funcționare și pregătire a termostatului pentru funcționare

Termostatele pentru radiatoarele care funcționează în modul automat utilizează proprietatea lichidelor și a gazelor pentru a se extinde și a se contracta atunci când sunt încălzite / răcite. În cap este o cameră ermetică (burduf) în care există un fluid de lucru sau gaz.

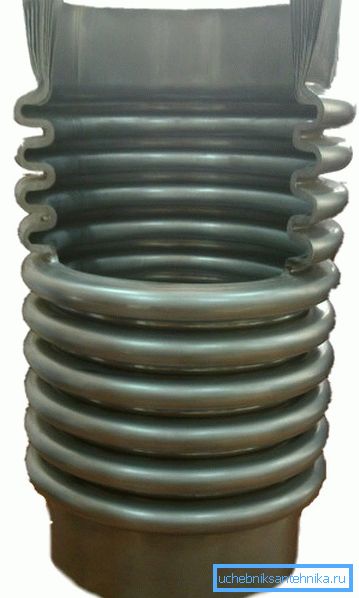

Peretele burdufului este făcut ondulat, astfel încât atunci când volumul intern se schimbă, acesta este extins sau scurtat. Din acest motiv, există o schimbare a lumenului în conducta care alimentează lichidul de răcire la radiator.

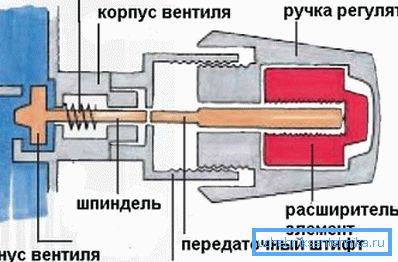

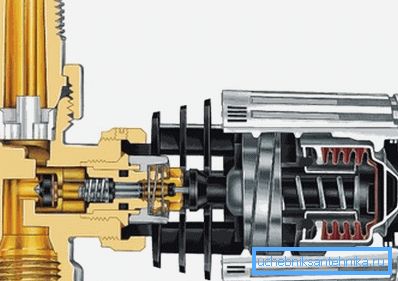

Diagrama de mai jos prezintă dispozitivul termic al Danfoss. Se vede că atunci când burduful este prelungit, supapa va bloca parțial conducta de alimentare.

Chiar și atunci când utilizați dispozitive automate, va trebui să vă reglați prealabil.

Radiatoarele de încălzire sunt reglate în această ordine:

• Mai întâi trebuie să asigurați un flux neted de lichid de răcire în radiator, astfel încât supapa să se deschidă complet;
• de îndată ce temperatura camerei a depășit valoarea cerută cu 5-7 ° C; supapa se închide complet;
• acum trebuie doar să așteptați până când temperatura camerei scade la valoarea dorită;
• de îndată ce temperatura a devenit confortabilă, puteți deschide ușor ventilul până când radiatorul se încălzește și se aude sunetul de apă. Putem presupune că termostatul pentru radiatoare este configurat și gata de plecare.

Reglarea convectoarelor

Destul de des, în loc de bateriile obișnuite pentru încălzirea prin pardoseală sunt utilizate convectoare vnutripolnye. O caracteristică a acestor dispozitive este aceea de a instala un ventilator pentru a îmbunătăți schimbul de aer.

Regulatorul de viteză al ventilatorului de încălzire permite reducerea cantității de aer care trece prin aripioarele convectorului, datorită căruia se schimbă temperatura în încăpere. Fără dispozitive de reglare, ventilatorul funcționează întotdeauna la 100% rotații.

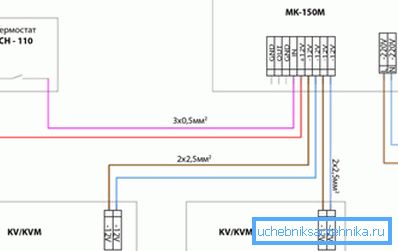

În cazul modelelor avansate, după ce temperatura din cameră scade cu 1,5 ° C, ventilatorul este pornit și, datorită suflantei, crește rata de transfer a căldurii încălzitorului. Mai mult decât atât, un regulator poate lucra simultan cu mai mulți fani.

Reglarea cazanului

În casele particulare, pentru a schimba modurile de funcționare a încălzirii într-o gamă mai largă, puteți utiliza dispozitive care reglează funcționarea cazanului în ansamblu. Aceasta va reduce temperatura lichidului de răcire în sistem și va rezolva două probleme simultan: economisiți combustibilul și obțineți temperatura optimă în încăperi.

Dispozitive de reglare a funcționării cazanului

Astfel de regulatoare de încălzire constau din 2 blocuri:

• Primul bloc - constă dintr-un senzor termic, care poate fi amplasat atât în ​​cameră cât și pe stradă. Plasarea acestuia pe stradă are o serie de avantaje, în special viteza de reacție a sistemului la schimbările climatice crește;
• Al doilea bloc - dispozitiv de reglare adecvat, situat în imediata vecinătate a cazanului. Între ele, ambele unități sunt conectate printr-un fir metalic.

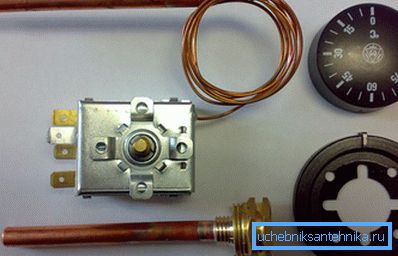

Principiul de funcționare a dispozitivului se bazează pe faptul că caracteristicile electrice ale conductorilor se schimbă odată cu schimbarea temperaturii. Elementul principal de lucru al termostatului este un termocuplu sau un termistor.

Principiul muncii lor este oarecum diferit:

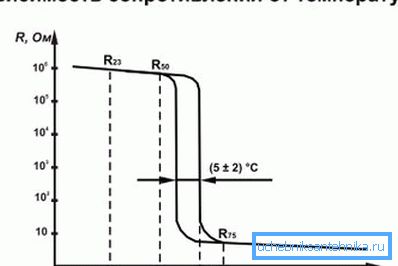

• termostatele electrice de încălzire cu ajutorul termistorilor înregistrează modificarea rezistenței termistorului;

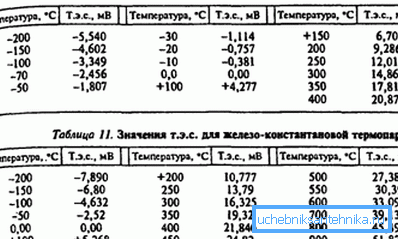

• Există dispozitive care folosesc un termocuplu - adică o placă sudată din două metale diferite. Tipurile de metale sunt selectate astfel încât la joncțiune să apară o diferență de potențial suficient de mare, cu o schimbare a temperaturii punctului de lipire, diferența de potențial se modifică de asemenea.

Acest termostat vă permite să controlați temperatura într-o gamă largă, indiferent de puterea sistemului de încălzire. Poate fi folosit atât în ​​construcții private cât și în clădiri cu mai multe etaje, o cascadă de termistori permite în acest caz crearea unui sistem inteligent de încălzire.

Exemple de dispozitive care reglementează funcționarea cazanului

Astfel de dispozitive variază foarte mult, în funcție de complexitatea designului, de posibilitatea comportamentului de programare în zile diferite și de momente diferite ale zilei, precum și de precizia controlului temperaturii.

Puteți aduce mai multe modele în ordine crescătoare a complexității și costurilor:

• încălzirea camerei VRT 40 - poate fi numit unul dintre cele mai simple dispozitive pentru reglarea funcționării cazanului (aparținând clasei de regulatoare electrice analogice). Modul de temperatură este setat manual, iar senzorul de temperatură este amplasat direct în cameră. În plus față de mai multe moduri de temperatură, nu există setări suplimentare;

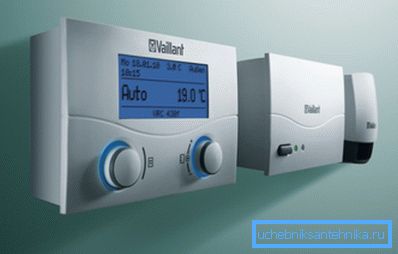

• regulatorul automat de încălzire Calormatic 430 - oferă un ordin de mărime mai multe posibilități de control al temperaturii. Se referă la controale electronice cu logică închisă (adică puteți utiliza numai modurile de funcționare furnizate de producător). Acest dispozitiv este de aproximativ 13-15 ori mai mare decât modelul VRT 40;

• Vzlyot-RO 2 - printre dispozitivele de pe piață pentru reglarea încălzirii poate fi numită lider în flexibilitatea și acuratețea reglementării. În plus, utilizatorul poate seta un mod arbitrar de funcționare, deoarece acest dispozitiv este produs cu logică deschisă, adică poate fi reprogramată. Adevărat, există un dezavantaj pentru acest lucru - consumatorul mediu este puțin probabil să vrea să tinker cu setările fine, iar prețul vă va face să vă gândiți de două ori înainte de a cumpăra.

Dispozitivele de tipul celui din urmă pe listă sunt cele mai des folosite în industrie în spații unde condițiile de temperatură prezintă o importanță deosebită. Pe lângă ajustarea simplă, astfel de dispozitive le permit să fie folosite pentru colectarea de statistici și chiar în scopuri de cercetare, dar termostatele convenționale pentru radiatoare nu sunt adecvate pentru aceste scopuri.

Reglarea funcționării cazanelor cu combustibil solid

Într-un cazan de gaz sau electric, unitatea de comandă reglează fie temperatura de încălzire a schimbătorului de căldură (boiler electric), fie frecvența și durata arzătorului de gaz (cazanele pe gaz). În cazul cazanelor cu combustibil solid, procesul de ardere a combustibilului nu poate fi întrerupt la fiecare 20-30 de minute și, prin urmare, este necesar un principiu diferit pentru reglarea funcționării lor.

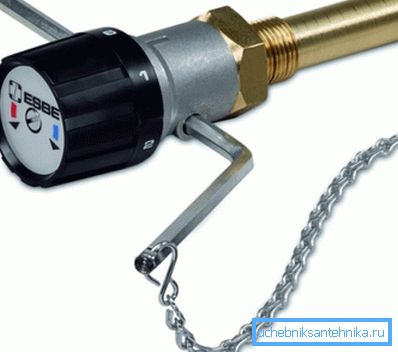

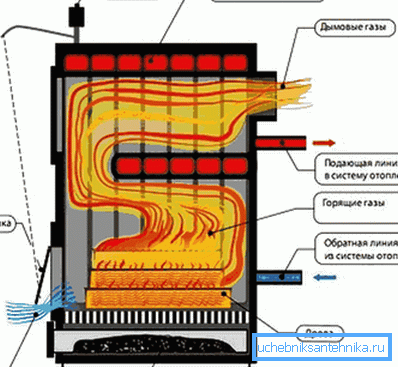

Rata de ardere a combustibilului și, prin urmare, intensitatea generării energiei termice depinde de viteza de combustie a combustibilului, iar acest parametru este direct afectat de împingere. Regulatorul de tiraj pentru cazanele cu combustibil solid modifică volumul de aer proaspăt care intră în camera de ardere și astfel reglează funcționarea cazanului ca întreg.

În timpul funcționării, un astfel de dispozitiv monitorizează în mod constant temperatura lichidului de răcire (în acest scop se utilizează un manșon tubular de imersie), iar schimbarea reală a poziției supapei cazanului se face printr-o transmisie mecanică.

După instalare, trebuie să configurați regulatorul, instrucțiunile pentru configurarea acestuia ar arăta astfel:

• rotirea butonului pentru a seta temperatura dorită;

Fiți atenți! Dacă dispozitivul este instalat orizontal, trebuie să utilizați o scală roșie, dacă este verticală - galbenă.

• dupa care este necesar sa inundati cazanul si sa aduceti temperatura la cea necesara;
• apoi lanțul este pus pe supapă. Este important să nu se înțepenească, rezerva maximă de rotire liberă să nu depășească 1 mm.

Un astfel de termostat pentru încălzire va schimba dimensiunea spațiului prin care intră aer proaspăt. De îndată ce temperatura depășește valoarea necesară, termostatul prin sistemul de pârghii ridică puțin circuitul și, împreună cu el, amortizorul crește și fluxul de aer și, prin urmare, procesul de combustie se desfășoară mai intens.

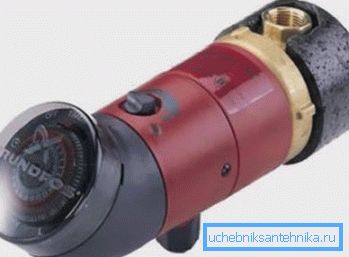

Reglarea încălzirii cu o pompă de circulație

În trecut s-au folosit pompe neregulate, adică nu a existat nicio modalitate de a regla curentul de răcire prin țevi. În prezent, astfel de rarități se găsesc numai în clădirile vechi și, în majoritatea cazurilor, ele sunt înlocuite cu pompe de circulație reglabile.

Dacă un regulator convențional la un radiator de încălzire schimbă curentul de răcire într-un radiator separat, atunci o schimbare a modurilor de funcționare a pompei afectează eficiența întregului sistem de încălzire ca întreg. De exemplu, în timpul nopții, viteza rotorului scade, deoarece nu este necesară încălzirea intensivă.

Modelele mai complexe fac posibilă personalizarea modului de funcționare al dispozitivului în zilele săptămânii, precum și în timpul zilei. Modurile de operare disponibile sunt "Party", "Vacation", "Weekend" etc.

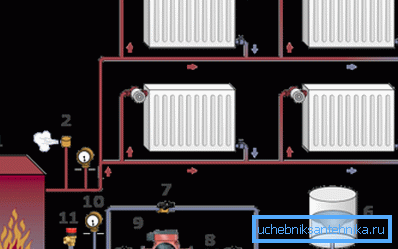

Schema sistemului de încălzire asigură instalarea pompei direct în fața cazanului în secțiunea conductei cu agentul de răcire răcit. Dacă încercați să o instalați la ieșirea din cazan, temperatura ridicată a agentului de răcire va reduce semnificativ durabilitatea pompei.

Rezumând

Radiatoarele de încălzire cu un termostat vă permit să creați un sistem de încălzire cu adevărat "inteligent" care să se adapteze schimbărilor climatice. Între timp, regulatoarele bateriei sunt departe de singura modalitate de a regla funcționarea sistemului de încălzire. Materialul propus - o încercare de a rezuma modalitățile existente de reglare a încălzirii în casă.

Videoclipul arată un exemplu de conectare a termostatului la cazan.
