Schema de bază a încălzirii și tipurile acesteia

Înainte de a începe să planificați încălzirea autonomă într-un apartament sau într-o casă privată, trebuie să vă familiarizați cu conceptul de încălzire. Mai jos vom arunca o privire mai atent la ceea ce este și la ce concepte de bază ale încălzirii.

Informații generale

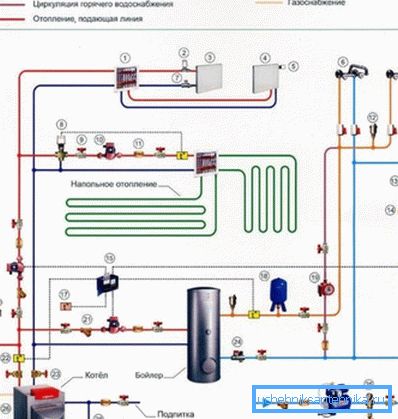

În schema schematică a sistemului de încălzire se înțelege de obicei cea mai simplă schemă, care indică elementele principale ale încălzirii apei, combinate într-un singur sistem.

Acestea din urmă pot fi implementate în mai multe moduri, însă, în orice caz, ele includ următoarele elemente:

• Încălzirea cazanului - asigură fluidul de încălzire.

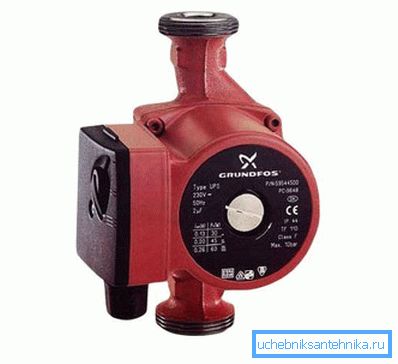

• Pompa de circulație sau rezervorul de răcire (în funcție de tipul de sistem) - asigură mișcarea lichidului de răcire în circuit.

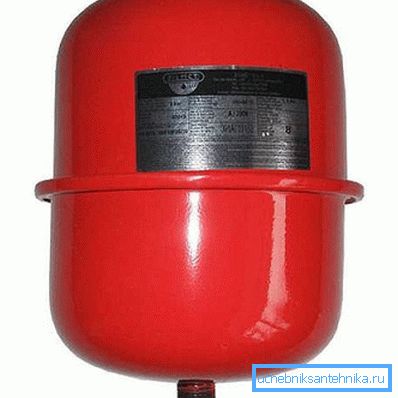

• Rezervor de expansiune - compensează dilatarea termică a agentului de răcire, precum și ciocanul cu apă.

• Contur - reprezintă o cale închisă prin care lichidul de răcire intră în radiator și apoi revine la cazan.
• Radiatoarele de încălzire sunt aparate care asigură încălzirea camerei.
• Transportorul de căldură este un lichid care ia căldură din cazan și îl transferă radiatoarelor. Cel mai adesea, în aceste scopuri se utilizează apă obișnuită sau antigel. Acesta din urmă are un punct de îngheț mai mic.

Diferențele dintre scheme sunt următoarele:

• În metoda de circulație a agentului de răcire;
• În metoda de conectare a radiatoarelor.

Mai jos luăm în considerare caracteristicile fiecăruia.

Tipuri de scheme

Conform metodei de conectare a radiatoarelor, sistemele de încălzire sunt de două tipuri:

Fiecare dintre acestea poate fi implementată atât cu circulație naturală cât și forțată. În plus, fiecare opțiune are propriile sale avantaje și dezavantaje care trebuie luate în considerare.

O singură conductă

Principalul avantaj al conectării cu o conductă este simplitatea și costul redus al implementării. Cu toate acestea, acesta poate fi utilizat numai în încăperi mici. Acest lucru se datorează faptului că bateriile, în acest caz, se încălzesc inegal și, cu un număr mare, ultimele din dispozitivele de circuit pot rămâne în general reci.

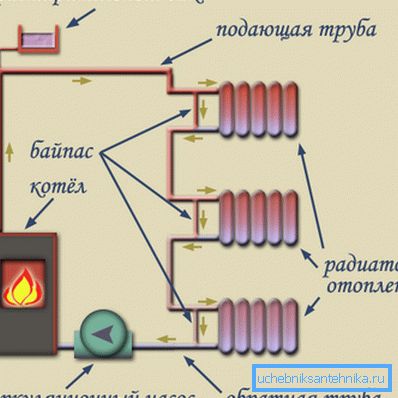

Cu circulație naturală, designul este după cum urmează:

• Conturul care iese din cazan se ridică vertical în sus și se conectează la rezervorul de rapel.
• Apoi, conducta coboară și, așa cum am menționat mai sus, trece în jurul perimetrului camerei. Mai mult, conturul trebuie montat cu o panta usoara constanta, care va asigura circulatia naturala.

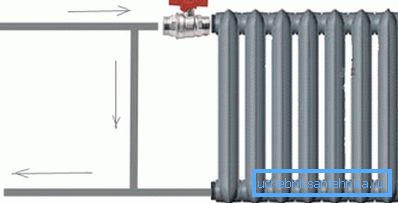

• Radiatoarele sunt conectate la circuitul de răcire. Mai mult, legarea este obligatoriu efectuată cu un by-pass. Acest lucru vă permite să reglați separat încălzirea fiecărei baterii și, dacă este necesar, să demontați bateriile fără a scurge lichidul de răcire.

Această diagramă schematică a sistemului de încălzire este bună deoarece încălzirea este non-volatilă. Este adevărat că acest lucru necesită utilizarea cazanului non-volatil.

În ceea ce privește dezavantajele, între ele este posibil să se facă distincția între o eficiență mai mică, deoarece lichidul de răcire se mișcă cu o viteză mai mică și, prin urmare, are timp să se răcească. Acest lucru duce la costuri suplimentare și la durata radiatoarelor de încălzire. În plus, există o serie de cerințe privind instalarea și secțiunea transversală a conductei.

Aceste deficiențe sunt lipsite de sistemul obligatoriu, care este implementat cu ajutorul unei pompe de circulație.

În acest caz, conexiunea este următoarea:

• Din cazan există un circuit la care pompa de circulație este conectată pentru încălzire.
• O tensiune este conectată la pompă, ceea ce permite conectarea la radiatoare și un rezervor de supratensiune.

Sfat! Când instalați pompa, puteți efectua un by-pass și puteți conecta un rezervor de expansiune la acesta. În consecință, bypassul trebuie să se suprapună cu macaralele. Acest lucru va permite mâinilor dvs. să schimbe modurile de circulație naturală și forțată.

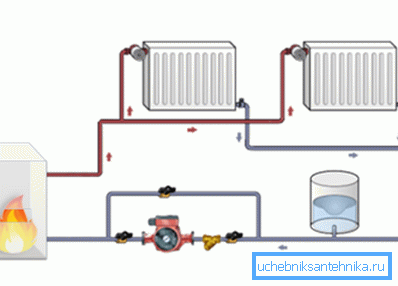

Tub dublu

Această opțiune de încălzire poate fi utilizată în case mari și apartamente. În acest caz, bateriile pot fi conectate atât în ​​serie, cât și în paralel. Mai mult decât atât, chiar și cu o serie de conexiuni de baterii, acestea se încălzesc mai uniform decât cu o conexiune cu o singură țeavă.

Dezavantajul acestei opțiuni îl constituie prețul său mai mare, deoarece punerea sa în aplicare necesită mult mai multe țevi. Trebuie remarcat faptul că în acest caz circulația forțată este cel mai adesea folosită, deoarece este mai dificil de a asigura circulația naturală.

Această schemă arată astfel:

• De la cazan există un circuit la care este conectată o pompă de circulație cu cabluri la vasul de expansiune și la colector (când este conectat în paralel).
• În plus, de regulă, distribuirea în încăperi diferite ale unei case sau unui apartament este realizată de la colector. Când mai multe radiatoare sunt conectate la un circuit, conducta este condusă până la ultimul circuit al bateriei.
• O conductă de retur este conectată la prima ieșire a circuitului bateriei, care este paralelă cu circuitul fierbinte și este conectată la colector, în urma căruia lichidul de răcire răcit intră în cazan și se încălzește din nou.

Un avantaj important al acestei opțiuni este capacitatea de a regla încălzirea bateriilor în încăperi diferite. În plus, atunci când se utilizează echipamente electronice speciale, menținerea unei anumite temperaturi în incintă poate fi efectuată automat.

Fiți atenți! Consideram cea mai simpla versiune a sistemului, deoarece incalzirea poate include o "podea calda".

Aici, de fapt, toate punctele principale ale elaborării conceptului. De regulă, pe baza acesteia, efectuați un proiect mai detaliat. Instrucțiuni detaliate despre cum puteți face acest lucru sunt disponibile pe portalul nostru de construcții.

concluzie

O diagramă schematică oferă o idee despre funcționarea sistemului de încălzire și despre implementarea acestuia. În plus, alegerea sa depinde de o serie de condiții în care va fi operată încălzirea. Din videoclipul din acest articol, puteți obține câteva informații suplimentare despre acest subiect.
