Schema de conectare a cazanului cu combustibil solid la

Orice echipament, indiferent de categoria de complexitate din care face parte, necesită o abordare serioasă a instalării și operării ulterioare. În caz contrar, perioada de funcționare neîntreruptă poate fi redusă considerabil. Respectarea anumitor reguli este necesară și în cazul conectării unui cazan pe bază de combustibil solid, în ciuda simplității designului.

Caracteristici de instalare

Fiind implicat în instalarea unor astfel de echipamente, trebuie să urmați regulile de bază care vor permite aparatului să funcționeze cât mai sigur posibil.

Înainte de a începe lucrul, este necesar să efectuați calculele necesare pentru a determina parametrii tehnici ai aparatului, precum și pentru a selecta locul potrivit.

• Aparatul care funcționează pe combustibil solid trebuie să fie într-o încăpere separată de cel puțin 7 metri pătrați. m.
• În compartimentul cazanului, este imperativ să se creeze ventilație forțată: pentru 1 kW puterea aparatului ar trebui să fie de 8 metri pătrați. a se vedea conducta.
• Suprafața de pardoseală trebuie aleasă ținând cont de rezistența la foc și o foaie de metal trebuie așezată în fața cazanului.

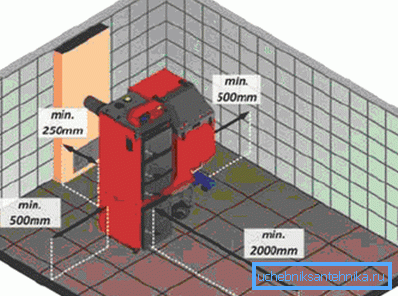

• Dispozitivul trebuie amplasat la o anumită distanță de suprafețele laterale: la cel puțin 200 cm față și la mai mult de 50 cm de pereții laterali.

Atenție! În timpul lucrului, conductele metalice trebuie utilizate pentru a conecta cazanele cu combustibil solid la țevi. Lungimea lor nu trebuie să fie mai mică de 15 cm.

Procesul de instalare

Instalarea nu este foarte complicată, ceea ce înseamnă că poate fi efectuată manual. Mai mult, se recomandă să vă familiarizați cu principalele etape care vor trebui să treacă prin procesul de instalare a încălzitorului. Cu instalarea corectă a sistemului de încălzire va servi timp de mulți ani.

Pregătirea fundației

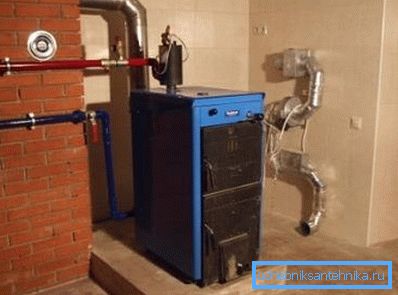

Indiferent de schema utilizată de conectare a cazanelor cu combustibil solid, structura de susținere de pe podea este pregătită în încăpere. De obicei se ridică deasupra părții principale a planului inferior cu 10-20 cm. Opțiunea cea mai populară este o șapă armată din beton.

Se recomandă așezarea unei foi metalice pe suprafața podiumului pentru a proteja împotriva efectelor termice. Ca alternativă, pot fi utilizate plăci de azbest cu o grosime minimă de 5 mm.

Dispozitiv de prindere

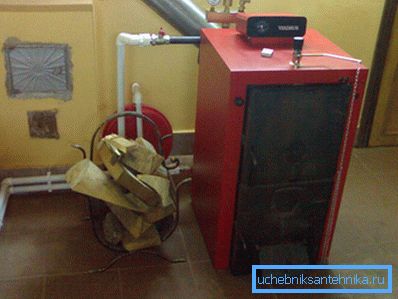

La organizarea unui sistem, trebuie acordată o atenție deosebită selecției celui mai eficient mod de operare și ajustării temperaturii. Dacă legarea este efectuată corect, este posibil să economisiți bani, deoarece energia termică în acest caz este distribuită optim.

La instalare se poate folosi unul din mai multe scheme.

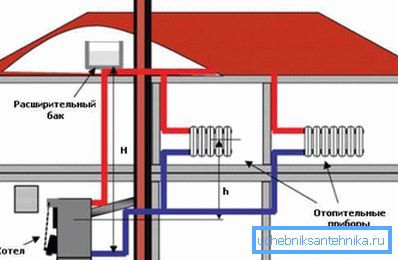

• Înfășurarea în sistemul de încălzire cu circulație naturală este cea mai ușoară opțiune., deoarece nu implică accesorii suplimentare. Toate ajustările se fac manual, se adaugă combustibil pe măsură ce arde. O astfel de schemă presupune prezența țevilor cu un diametru mare.
• Sistemul cu circulație forțată trebuie să includă în mod necesar o pompă specială pentru pomparea lichidului. Cu aceasta, lichidul de răcire se deplasează uniform pe o buclă închisă. Datorită acestui aparat, este posibilă reglarea separată a radiatoarelor de încălzire. Cu toate acestea, în clădire trebuie să existe energie electrică pentru a opera pompa de circulație a sistemului de încălzire.

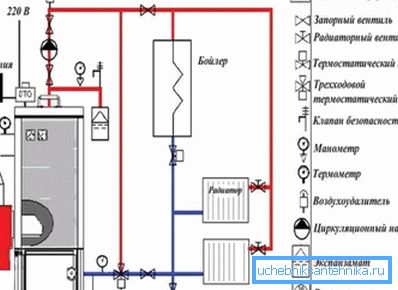

• Circuitul colectorilor este considerat cel mai dificil, datorită prezenței unui număr mare de dispozitive diferite - supape, extractoare de aer, supape, robinete și alte dispozitive pentru controlul parametrilor necesari. Prețul unei astfel de rețele de încălzire este destul de mare.
• Inelul cu circuite primare și secundare este utilizat, de regulă, în clădiri rezidențiale cu mulți consumatori. Când dispozitivul necesită instalarea simultană a mai multor dispozitive pentru organizarea circulației agentului de răcire.

Fiți atenți! Unitățile de combustibil solid pentru încălzire care depind de energia electrică trebuie să fie echipate cu circuite de urgență, astfel încât atunci când lumina este oprită, munca normală continuă.

Crearea unui coș de fum

Dispozitivele sunt echipate cu o țeavă pentru îndepărtarea produselor de ardere, a căror secțiune transversală trebuie să corespundă dimensiunii orificiului de evacuare situat în partea superioară. Elementele gata utilizate cele mai frecvent utilizate, constând din inserții metalice și materiale izolante.

În versiunea ideală, coșul de fum nu ar trebui să se întoarcă, dar dacă acestea sunt încă prezente, acestea ar trebui să fie făcute cât mai netede posibil. Toate îmbinările dintre componentele conductei trebuie sigilate astfel încât fumul din cazan să nu penetreze în încăperea încălzită. În aceste scopuri, se poate utiliza o bandă rezistentă la căldură sau o compoziție specială.

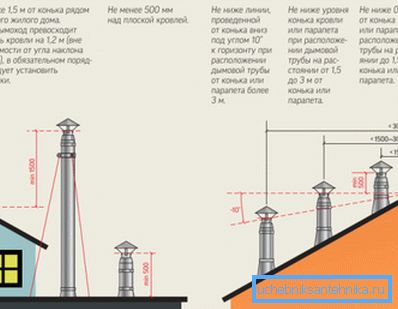

O atenție deosebită ar trebui acordată eliberării conductei deasupra acoperișului, deoarece calitatea forței va depinde de aceasta.

• Dacă distanța de la creastă până la coșul de fum nu depășește 150 cm, atunci trebuie să faceți o eliberare deasupra celui mai înalt punct cu 50 cm.
• Atunci când se îndepărtează de intersecția pantelor până la 300 cm, conducta trebuie afișată astfel încât partea superioară să fie la același nivel cu creasta.
• Dacă coșul de fum se află la o distanță decentă, atunci ar trebui să fie amplasat sub partea superioară a acoperișului cu un unghi de maximum 10 grade.

Ca o concluzie

După ce instruirea a fost studiată, mulți dezvoltatori individuali vor înțelege cum să conecteze un cazan de combustibil solid la sistemul de încălzire al unei case rezidențiale. Alegerea schemei finale va depinde nu numai de preferințele proprietarilor, ci și de condițiile de funcționare, deoarece, în unele cazuri, trebuie să se facă unele costuri. Alte informații importante despre consumatori sunt incluse în videoclip.
