Schema de incalzire cu circulatie naturala a unei case

În anii 80 ai secolului trecut, experții au spus că sistemul de încălzire gravitatională a devenit depășit. Cu toate acestea, nu a fost cazul.

Dispozitivele de pompare de încălzire forțată își măresc semnificativ costurile, pe lângă faptul că depind de electricitate. Prin urmare, în timpul nostru, o parte din proprietarii de astfel de incalzire refuză.

Fiți atenți! Designul gravitațional al sistemului de încălzire este cel mai simplu și mai ieftin. Are dezavantajele sale, dintre care principala este limita generală. Datorită micului inerție, o astfel de rețea este potrivită numai pentru clădiri de până la 100 m 2.

În acest articol vom vorbi despre o schemă a unui sistem de încălzire cu circulație naturală, care are avantaje și dezavantaje.

Ce este o astfel de încălzire

Există două tipuri de sisteme de încălzire:

• sistem cu un debit natural de lichid de răcire (gravitație, gravitate);
• analogic cu circulație forțată (pompare).

Atât aceste, cât și celelalte rețele pot fi una sau două conducte.

În ambele cazuri, lichidul de răcire este:

• apă obișnuită;
• antigel (adică lichid fără îngheț)
• ulei tehnic.

Fiți atenți! Dacă intenționați să utilizați antigel, verificați compatibilitatea acestuia cu materialul de etanșare al bateriilor de încălzire. În astfel de rețele, instrucțiunea nu recomandă utilizarea radiatoarelor din aluminiu.

Modelul circulației naturale

Căldura cu auto-curgere are mai multe dezavantaje:

• este învechit din punct de vedere moral;
• are productivitate scăzută;

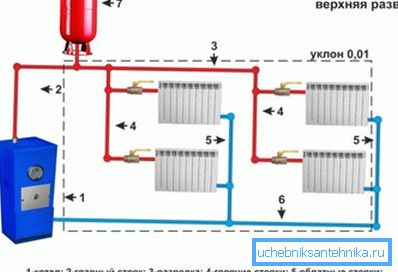

• rețeaua este voluminoasă;

• ea are un cost relativ ridicat de instalare;
• nu este posibilă reglarea separată a temperaturii în fiecare dintre baterii.

Cu toate acestea, este indispensabil în clădirile în care nu există electricitate, deoarece, echipat cu un cazan de încălzire cu combustibil solid, este capabil să lucreze autonom.

1. Principiul de funcționare al unui astfel de sistem este formarea diferenței de temperatură a agentului de răcire pe fluxul său din cazan și intrare.
2. Datorită diferențelor în densitatea suportului de căldură în timpul variațiilor de temperatură, acesta se deplasează prin sistem prin gravitate, fără a folosi o pompă. Cu alte cuvinte, substanța caldă se înalță, fluxul deja răcit își ia locul de pe linia de întoarcere.
3. Scurtând bateriile în serie, suportul de căldură își pierde temperatura, radiând energia termică în incintă. Revenind la boiler, el se încălzește din nou și totul se repetă.

Încălzire monotubă consistentă

1. Pentru ca o astfel de rețea să funcționeze, o condiție prealabilă este o secțiune suficientă a țevilor.. Trebuie să fie cel puțin un centimetru. Aceasta se referă în primul rând la principalul ascensor. În plus, panta țevilor sistemului trebuie să fie de cel puțin 1 cm pe 1 metru de funcționare.
2. O altă condiție - zona de admisie a căldurii de pe conducta de ridicare trebuie să fie situată deasupra bateriei de sus. În același timp, cazanul de încălzire trebuie așezat sub radiatorul cel mai de jos.
3. Volumul purtătorului de căldură în astfel de sisteme, cu o suprafață egală de întreținere, este relativ mare (De 3 ori mai mult, în medie, decât în ​​analogii obligatorii) și depinde de secțiunea transversală a conductelor și de lungimea rețelei.

O cantitate mare de apă în țevi crește inerția sistemului.

1. Acesta este un avantaj al sistemului - când boilerul nu mai funcționează, căldura din rețea durează încă o anumită perioadă.
2. Circuitul de încălzire cu circulație naturală implică faptul că fluxul succesiv de purtător de căldură prin baterie duce la răcirea acestuia.
3. Deci, aceste încălzitoare, care sunt situate la începutul sistemului, sunt încălzite mai mult decât omologii lor, instalate la sfârșitul rețelei.
4. Trebuie menționat faptul că nu este posibil să se regleze nivelul încălzirii bateriilor într-o astfel de schemă.

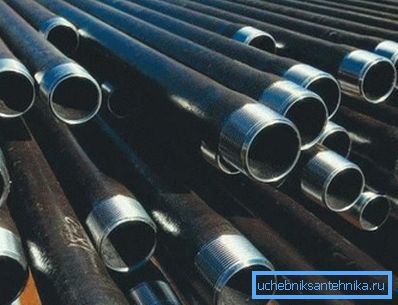

Fiți atenți! O caracteristică importantă a unui astfel de sistem este sensibilitatea sa la tuburile și accesoriile utilizate. Montarea rețelei cu propriile mâini, vă rugăm să rețineți că acestea trebuie să fie metalice. Țevile din plastic nu vor putea suporta temperatura rezultată din supraîncălzirea apei în cazan.

1. Rezultatul unor astfel de restricții este nivelul scăzut al eficienței încălzirii, instalarea costisitoare (dacă sistemul este utilizat de lucrătorii angajați), estetica rețelei datorită secțiunii mari a țevilor.
2. Circuitele de încălzire cu circulație naturală includ în mod necesar un rezervor de expansiune deschis. Ar trebui să fie plasat chiar în partea superioară a rețelei. Acest rezervor trebuie să conțină cel puțin o zecime din toată apa din sistem.
3. Deschiderea rezervorului implică faptul că sistemul trebuie să aibă în mod necesar contact permanent cu presiunea atmosferei.

Conectare baterie paralelă

1. Schema de încălzire a apei cu circulație naturală poate fi o serie de țevi paralele. Apoi devine posibilă reglarea fluxului de lichid de răcire în unele radiatoare. (A se vedea și articolul Sistemul de încălzire cu o singură țeavă: caracteristici.)
2. Trebuie menționat faptul că în acest caz este posibil să se instaleze termostate numai pentru fiecare baterie paralelă secundară.
3. Un flux închis de apă în rețea este strict interzis să blocheze, din cauza supraîncălzirii.

Există, de asemenea, o versiune în două țevi a conexiunii paralele (orizontale) a bateriilor în timpul circulației naturale a agentului de răcire. În ea, temperatura radiatoarelor nu depinde atât de mult de locația lor. Este posibilă ajustarea bateriilor individuale.

concluzie

Sistemul de încălzire gravitațional are atât dezavantajele, cât și avantajele sale. Cu toate acestea, în unele cazuri descrise mai sus, este alegerea optimă a schemei de încălzire a unei case particulare. Videoclipul postat în articol va continua tema.
