Schema sistemului de încălzire al unei case private: cabluri

Cum se poate crea o schemă a sistemului de încălzire al unei case private cu mâinile tale? Și care sunt elementele esențiale pe care ar trebui să le includă? Cum se conectează dispozitivele de încălzire? Care ar trebui să fie bateriile și conductele?

Să încercăm să răspundem la aceste întrebări.

Sistemul gravitațional

Cea mai simplă schemă a sistemului de încălzire într-o casă privată este așa-numita gravitație sau gravitație. Funcționează datorită diferenței de densitate a agentului de răcire încălzit și a agentului de răcire răcit în încălzitoare.

umplere

Este așezat cu un diametru mare (cel puțin DN 32). Scopul este de a reduce rezistența hidraulică: presiunea care o depășește în acest sistem este mică.

Acordați atenție: nu confundați trecerea condiționată a țevii (DU) și diametrul său exterior, care marchează elementele conductelor polimerice și metal-polimerice. De exemplu, pentru polipropilena DU32 corespunde unui diametru exterior de 40 mm.

Din aceleași motive, este mai bine să preferăm materialele polimerice moderne. De-a lungul timpului, oțelul este îngroșat cu depuneri și rugina, devenind din ce în ce mai dur.

Imediat după boiler, îmbutelierea este furnizată cu o așa-numită conductă de rapel - o secțiune verticală, la partea superioară a căreia este montat un rezervor de expansiune deschis. O altă parte a umplerii este realizată cu panta constantă la conducta de retur a cazanului.

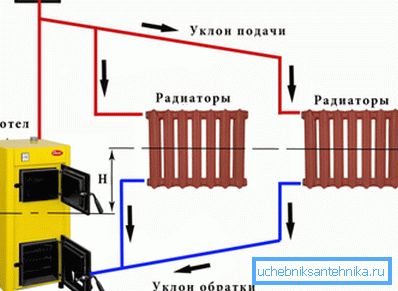

Cazanul, la rândul său, este montat în punctul inferior al conturului; Adesea se instalează în carieră. Cu cât diferența de înălțime dintre cazan și radiatoare este mai mare, cu atât este mai mare presiunea, cu atât mai mult va circula apa în circuit.

Distribuirea și conectarea radiatoarelor

Schemele optime de sisteme de încălzire ale caselor private cu circulație naturală sunt versiuni diferite ale Leningradului.

Ce este?

• Umplerea este un inel continuu care conectează conductele de alimentare și retur ale cazanului.
• Dispozitivele de încălzire sunt conectate în paralel cu umplerea cu o căptușeală cu un diametru mai mic.
• Schema de conectare optimă pentru dispozitivele de încălzire este de jos în jos. În acest caz, bateria nu are nevoie de spălare: nămolul nu rămâne în colectorul inferior.

Pentru sistemele cu cazan pe bază de combustibil solid, este mai bine să preferați radiatoarele din fontă sau registrele de oțel. Volumul lor mare și masa solidă vor elimina fluctuațiile lichidului de răcire în timpul arderii și arderii combustibilului.

valving

Programele gravitaționale ale sistemelor de încălzire pentru o casă privată sunt completate cu un minim de supape. În primul rând, nu au nevoie de ea: pentru a elimina scurgeri, este mai ușor să descărcați și să reîncărcați complet apa. În al doilea rând, fiecare supapă sau șoc determină pierderea presiunii râvnite și încetinește deja circulația lentă.

Ce este vital?

1. Aerisire în radiatoare aflate deasupra îmbutelierii. Aerul din umplutura este fortat in rezervorul de expansiune si de acolo in atmosfera.

1. Resetați la partea inferioară a circuitului pentru a se scurge.
2. Descărcarea de la sistemul de apă rece cu o supapă pentru umplerea circuitului prin rezervorul de expansiune.

Circulația forțată

Schemele sistemului de încălzire al unei case particulare cu circulație forțată sunt mai frecvente datorită reglării mai flexibile care vă permite să reglați independent dispozitivele de încălzire și anumite părți ale circuitului.

În plus: un astfel de sistem merge mai repede la temperaturile de funcționare și are un interval de temperatură mai mic între debit și retur.

siguranță

Principala problemă a unui sistem închis cu circulație forțată este că acesta trebuie să compenseze expansiunea lichidului de răcire.

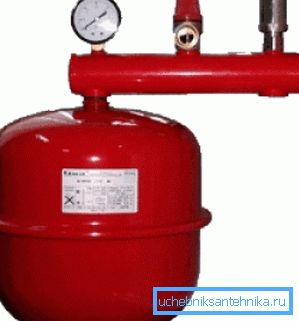

Funcțiile singurului rezervor de expansiune deschis, care completează circuitele deschise ale sistemelor de încălzire ale unei case particulare cu circulație naturală, trebuie să fie transferate către un întreg grup de dispozitive - așa-numitul grup de securitate.

valving

Hai să aflăm cu ce fel de supape de oprire face sistemul tradițional de încălzire al unei case private să-l faci singur?

1. În fața pompei, în direcția curgerii agentului de răcire se află rezervorul.
2. Pompa și butelia sunt oprite cu o pereche de supape, permițându-le să fie demontate sau filtrul curățat fără pierderea lichidului de răcire.
3. Adesea între bypass-uri ale pompei, un by-pass este blocat de o supapă sau o supapă de reținere, permițând sistemului să funcționeze atunci când pompa este îndepărtată în regim de circulație naturală.

1. Punctele superioare ale circuitului (jumperi, dopuri radiatoare superioare) sunt livrate cu robinete Mayevsky sau robinete obișnuite de montare a apei pentru evacuarea aerului.
2. Conductoarele de alimentare ale dispozitivelor de încălzire sunt echipate cu supape care permit stoparea completă a circulației în ele. Garniturile inversate sunt presate.

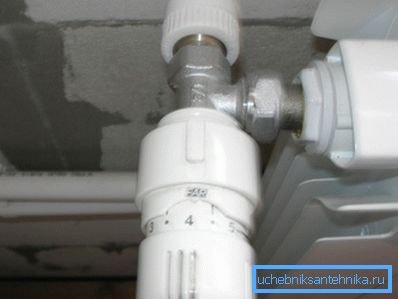

Capetele termice sunt adesea folosite în loc de joncțiuni: prețul lor este oarecum mai ridicat, dar vă permit să reglați automat permeabilitatea, în funcție de temperatura din cameră.

Apropo: pentru cazanele cu gaz, electric și solar, este de preferat utilizarea radiatoarelor din aluminiu. Acestea sunt ieftine, au un volum mic interior (care garantează încălzirea rapidă) și un transfer excelent de căldură într-o singură secțiune.

aranjament

Ce scheme de instalare a sistemului de încălzire într-o casă privată pot fi utilizate în cazul circulației forțate?

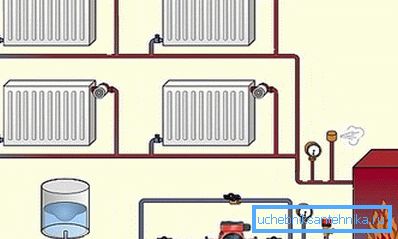

• Pentru o casă cu o singură poveste, în opinia modestă a autorului, aceeași alegere în Leningrad va fi cea mai bună alegere.. Instrucțiunea este legată de simplitatea excepțională și toleranța la erori: pentru a dezgheța acest sistem chiar și în cea mai severă rece, trebuie să încercați foarte mult.

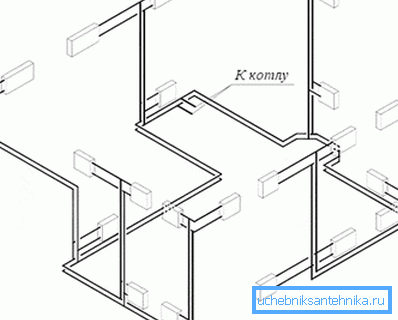

• Pentru o casă cu două etaje poate fi folosită ca Leningrad cu două inele paralele și cabluri verticale cu îmbutelierea de jos (întoarcerea și alimentarea sunt în subsol sau la primul etaj). Jumperii fiecărei trepte sunt completate cu aerisire.

concluzie

Sperăm că informațiile de fundal oferite cititorului îl vor ajuta să-și proiecteze propria încălzire. Videoclipul atașat, ca de obicei, conține materiale suplimentare. Mult noroc!
