Schema unui sistem de încălzire cu două țevi: opțiuni

Care ar putea fi schema unui sistem de încălzire cu două conducte într-o casă privată sau în mai multe familii? Cum se lansează un astfel de sistem? Ce echipamente auxiliare, în afară de conducte și dispozitive de încălzire, sunt necesare pentru funcționarea sa? Să încercăm să răspundem la aceste întrebări.

Ce este

În primul rând, vom încerca să explicăm în cel mai simplu mod diferența dintre diagramele cu o conductă și cele cu două țevi pentru conectarea dispozitivelor de încălzire.

Imaginați-vă o pereche de suporturi de încălzire care circulă la ultimul etaj al camerelor adiacente. Unul dintre ele - serverul, al doilea - invers.

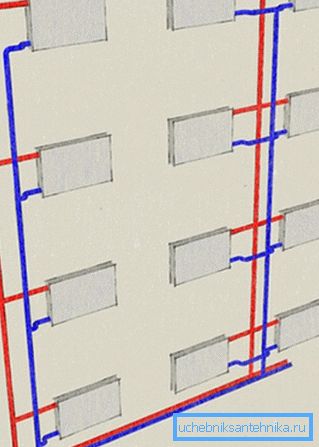

Deci, dacă un radiator instalat pe fiecare etaj deschide platforma la care este conectat, putem spune că avem un circuit cu o singură conductă de încălzire. Dar dacă fiecare baterie este un jumper între coloane - acesta este un circuit de încălzire cu două conducte.

Și acum vom adăuga un pic de confuzie acestor construcții logice subțiri.

În forma sa pură, aceste sisteme se găsesc numai în case private de un număr mic de etaje și de pătrat.

Mai des, se folosesc scheme cum ar fi:

• Cele două funduri care trec prin subsol sunt conectate de aceleași șanțuri la etajul superior, care se încadrează în descrierea sistemului cu două țevi.
• Cu toate acestea, fiecare ascensor individual - o conductă. Construcția descrisă mai sus cu radiatoare-căptușeli într-o clădire reală a apartamentelor va fi inoperabilă: agentul de răcire pur și simplu nu se va ridica la etajul superior, deplasându-se numai prin unul sau două praguri inferioare.

Pentru a clarifica: după cum vom afla mai târziu, problema este rezolvată prin echilibrare - reducerea debitului dispozitivelor de încălzire. Cu toate acestea, în blocurile de apartamente, lăsând cel puțin una dintre dispozițiile care părăsesc apartamentele vecine fără încălzire, nu pot fi folosite deloc. Doar pentru că orice sistem ar trebui să aibă cea mai mare protecție împotriva umului, reprezentanți luminoși ai majorității intelectuale.

clasificare

Deci, ce tipuri de sisteme de încălzire cu două conducte se pot găsi în utilitățile casnice și construcția de locuințe private?

Prin orientare

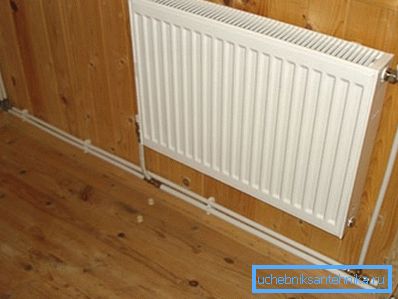

În sistemul vertical, ambele țevi - debitul și debitul de întoarcere sunt dispuse vertical. În orizontală, respectiv, opusul. Și aceste scheme sunt adesea combinate în cadrul aceleiași locuințe: de exemplu, îmbutelierea cu podeaua poate crea un sistem orizontal și accesul la încălzire - vertical.

În cursul lichidului de răcire

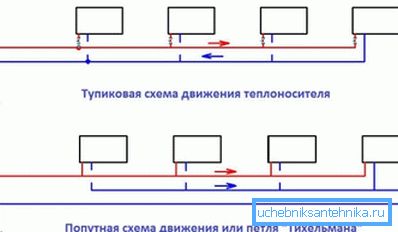

În următoarea schemă, lichidul de răcire se deplasează într-o direcție de-a lungul ambelor îmbuteliări; într-un sfârșit mort - schimbă direcția mișcării spre opus atunci când se deplasează din feed pentru a reveni. Un exemplu tipic al unei scheme asociate este un sistem de încălzire cu două țevi al unei case private cu o singură etapă, ale cărei ferestre și uși nu interferează cu așezarea țevilor; dar dacă există obstacole, se utilizează un punct mort.

Prin determinarea mișcării lichidului de răcire

• În clădirile cu apartamente, suportul de căldură (apa de proces) este acționat de diferența de presiune dintre conductele de alimentare și retur ale centralei termice.
• O soluție tipică pentru o casă privată mare este una sau mai multe pompe de circulație.
• În cele din urmă, într-o zonă mică a casei, circulația poate fi asigurată de diferența de densitate dintre masele de apă calde și cele descărcate la căldură. Sursa de căldură devine un cazan sau cuptor cu schimbător de căldură.

Imbuteliere de sus și de jos

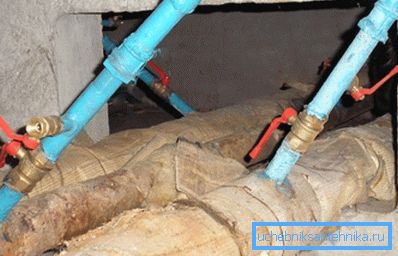

Cele mai multe clădiri noi moderne - casele de îmbuteliere inferioară: conductele de alimentare și de retur sunt situate în subsol sau în mansardele tehnice de deasupra parterului ocupate de magazine sau depozite.

Comoditatea unei astfel de scheme este aceea că toate supapele și fitingurile sunt concentrate într-un singur loc: pentru a reseta ascensorul de încălzire, este suficient să opriți două supape situate una lângă alta și să deșurubați o pereche de dopuri. Principalul dezavantaj este lansarea laborioasă după o resetare: pentru a scoate airlock-ul, trebuie să ajungi la apartamentul superior de pe șipan.

Există totuși câteva nuanțe.

• În cazul în care nu există dispozitive de încălzire pe unul dintre stâlpi, acesta poate fi reîncărcat din subsol împreună cu camera de aburi. În acest scop, este instalată o supapă de evacuare în locul unui dop. Este suficient să înșurubați ștecherul pe cel de-al doilea colțar și să deschideți robinetul pe el, lăsând supapa de siguranță deschisă - și aerul va zbura pe frontul debitului apei.

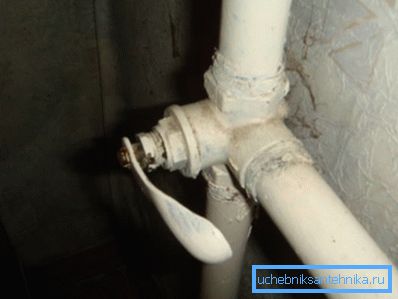

• În unele case, la mansardă se află podete cu macaralele lui Mayevsky. Pentru a începe nu este nevoie să intrați în apartamentele de la etajul superior; totuși, în înghețuri severe, apa îngheață adesea când este înghețată în jumperi.

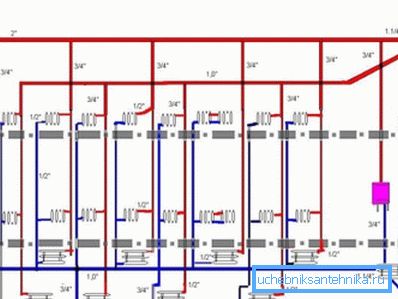

Schemele de încălzire cu două țevi, cu umplere superioară, diferă prin faptul că alimentarea este la mansardă; suportul de căldură trece riserele deschise de radiatoare pe calea către conducta de retur situată în subsol. Un vas de expansiune cu ventilație de aer este instalat în partea superioară a punctului de umplere.

Care este rezultatul?

1. Când se scutură, apa nu îngheață nici în îmbutelierea, nici în creșteri - deschideți aerisirea în pod.
2. Pornirea sistemului este simplă și sigură: tot aerul este în rezervorul de expansiune.

Prețul unei reinițializări simple și al lansării este necesitatea de a rula în momentul deconectării platformei: aceasta trebuie blocată din partea de jos și din partea de sus.

balansare

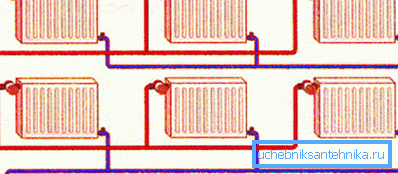

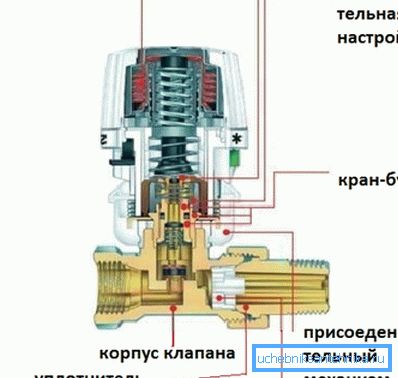

Circuitul orizontal cu două țevi în forma sa originală este inoperabil: agentul de răcire circulă numai prin dispozitivele de încălzire apropiate de cazan sau pompă. Problema este rezolvată prin echilibrare - reglarea fiecărei baterii pentru a obține aceeași temperatură.

Notă: datorită inerției sistemului, stabilizarea temperaturii lichidului de răcire durează câteva ore. Prin urmare, o instrucțiune evidentă: cu auto-echilibrare, poziția fiecărui șuier se schimbă la o valoare minimă, cu controlul repetat al temperaturilor în 2-4 ore.

echipament

Când construiți un sistem într-o casă privată, veți avea nevoie de o anumită cantitate de echipament suplimentar, în afară de țevi și supape. Cu funcțiile unor specii sale, ne vom întâlni pe scurt.

concluzie

Sperăm că informațiile oferite cititorului vor fi utile. Ca întotdeauna, videoclipul atașat la articol vă va mulțumi cu materiale tematice suplimentare. Mult noroc!
