Căldura nu este cu adevărat componenta principală a confortului, nu este atât de important despre ce este vorba - un conac luxos sau un apartament de oraș modest. Încălzirea poate fi montată în moduri diferite, dar cel mai popular este încă considerat un sistem radiator. De fapt, schema de conectare a radiatoarelor de încălzire din apartament și din casa privată nu este atât de diferită între ele, așa că vom discuta în continuare ce sisteme sunt în general utilizate în acest sector.

Ce sisteme sunt folosite

Orice radiatoare sunt folosite, este important să știți în mod clar la ce sistem vor fi montate. Alegerea aici este mică, sistemele cu o conductă și cele cu două țevi sunt considerate cele mai comune. În plus, în cabane private și clădiri noi cu o structură liberă, este uneori preferată instalarea versiunii colectorului a distribuției agentului de răcire.

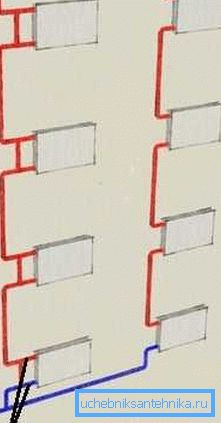

Sistem cu o singură conductă

Într-un sistem cu o singură țeavă, bateriile sunt conectate în serie. Aceste scheme pentru conectarea radiatoarelor într-o clădire de apartamente sunt utilizate cel mai des. Avantajele evidente aici sunt ușurința instalării și relativitatea ieftină a proiectului.

Un punct slab în conexiunea serială este imposibilitatea reglării temperaturii, cu excepția unei modificări a temperaturii totale a lichidului de răcire. În acest caz, încălzirea radiatoarelor ca mișcări de lichid de răcire va fi inegală. Pentru a elimina această neînțelegere enervantă, pe măsură ce vă deplasați de la încălzire sau intrare, se adaugă mai multe secțiuni ale radiatorului.

Sfat: un radiator de încălzire cu o singură țeavă este perfect pentru acele case particulare în care încălzirea este efectuată prin circulația naturală a agentului de răcire. Adesea acestea sunt case cu o singură etapă pentru 2 - 3 camere de zi sau vile.

Punctul important este prezența așa-numitului bypass. Pur și simplu puneți-vă, bypass-ul este un jumper între conducta de admisie și conducta de retur, care este montat direct lângă radiator.

În spatele acestui jumper sunt instalate supape cu bilă pentru supape de admisie și retur, în consecință, bateria poate fi deconectată în orice moment și înlocuită, dacă este necesar. Apa va trece prin bypass și sistemul nu va necesita o oprire completă.

Versiunea cu două țevi

Opțiunea de montare cu două țevi asigură conectarea paralelă a bateriilor. În acest caz, o distribuție se efectuează simultan la toate radiatoarele, iar a doua conductă este conducta de retur. Bypass-ul într-un astfel de sistem nu este instalat, deoarece îndepărtarea uneia dintre celule nu oprește întregul sistem. Dar, ca și în primul caz, robineții cu bilă trebuie montați la intrare și ieșire.

O opțiune de instalare paralelă, deși implică un consum mai mare de țevi și supape, dar pentru casele particulare este mult mai eficient decât o conductă. Pentru aranjarea încălzirii în majoritatea clădirilor cu mai multe etaje, această opțiune nu este potrivită.

Instalarea colectorilor

Schema de conectare a colectorilor seamănă, de departe, cu un sistem cu două țevi. Doar aici este montat un colector cu două matrițe, unul pentru hrănire și celălalt pentru a se întoarce. Numărul de terminale de pe pieptene corespunde numărului de radiatoare sau altor dispozitive de încălzire.

Sensul este în aranjarea unui singur centru de control pentru dispozitivele de încălzire. În plus, colectorul este montat dacă sistemul prevede instalarea de podele încălzite în plus față de radiatoare. În plus, colectorii moderni sunt adesea alimentați cu senzori termici, care pot regla automat temperatura în încăpere.

Important: schema de conectare corectă a radiatoarelor de încălzire este reglementată în mod clar de un număr de documente de reglementare. Profesioniștii, de regulă, sunt ghidați de versiunea SNiP 3.05.01-85 sau mai modernă a SNiP 41-01-2003.

Modalități de conectare a radiatoarelor

Suportul de căldură, care este adesea apă, poate circula în sistem cu forță sau în mod natural. Circulația forțată în case particulare se face prin instalarea unei pompe de circulație, această unitate consumă puțină energie, iar eficiența încălzirii crește de mai multe ori. În mod natural, pentru clădirile cu apartamente, un sistem coercitiv este considerat singurul posibil.

Circulația naturală a agentului de răcire este utilizată în prezent numai în locuri cu întreruperi grave de energie. Principiul funcționării se bazează pe legile cunoscute ale fizicii. Lichidul încălzit se înalță, iar cel răcit coboară. Dacă montați în mod competent structura, sistemul va funcționa autonom, iar energia va fi necesară doar pentru încălzirea transportorului de căldură.

Important: cu cât este mai mare pompa de circulație, cu atât este mai eficientă operația de încălzire. Alegerea metodei de conectare a bateriei devine relevantă în special atunci când circulația naturală sau temperatura insuficientă a lichidului de răcire.

În general, există mai multe opțiuni de conectare specializate pentru fiecare tip de sistem.

Dar toate acestea pot fi reduse la trei domenii:

1. Side docking;
2. Conexiune inferioară;
3. Conectare diagonală.

Conexiune unică sau laterală

Side docking este cea mai obișnuită și mai simplă metodă de conectare. Adesea se utilizează pentru instalarea în clădiri cu un sistem de alimentare cu răcire verticală cu o singură conductă. Sub presiunea normală și temperatura de proiectare a alimentării cu apă, pierderile de căldură aici sunt de maxim 5 - 7%

Un alt aspect pozitiv al montajului lateral este capacitatea de a instala sau de a înlocui radiatorul cu propriile mâini. În prezența supapelor de bypass și cu bilă, instrucțiunea de înlocuire este extrem de simplă: opriți robinetele, deconectați radiatorul vechi și instalați unul nou.

Montare diagonală

După cum sugerează și numele, lichidul de răcire din radiator trebuie să se miște în diagonală. În acest caz, intrarea este conectată la partea superioară a bateriei, iar ieșirea trebuie montată în partea de jos a diagonală. Cu o ușoară creștere a consumului de țevi, proprietarii de aici primesc cea mai mare eficiență.

În acest fel se recomandă conectarea radiatoarelor în cazul temperaturii instabile a lichidului de răcire în sistemul de încălzire. Interesant este că instrucțiunile conțin caracteristici de proiectare care sunt concepute pentru o conexiune diagonală.

Montare pe partea inferioară

Spre deosebire de montarea pe diagonală, racordul inferior este cel mai mic din punct de vedere al eficienței energetice. Printre profesioniști, el este adesea numit Leningradka. Pierderile de căldură în prezența unui ecran de decorare sau instalare într-o nișă sub fereastră pot ajunge până la 10 - 15% sau mai mult.

Poate că singurul avantaj al acestei abordări este capacitatea de a ascunde conductele de alimentare din podea. Din cauza atractivității estetice, mulți proprietari preferă bateriile cu montare inferioară. Pentru a instala un astfel de radiator, se utilizează un adaptor special "multiflex", echipat cu două supape cu bilă pentru oprire.

Important: adaptoarele pentru montare inferioară pot fi adaptate la ieșirea laterală a tuburilor de la perete și sub conexiunea verticală inferioară. În plus, distanța centrală în ele este de 50 și 80 mm. Prin urmare, pentru a nu cheltui banii în zadar, trebuie să fiți atenți la aceste lucruri mici.

Alegerea radiatoarelor

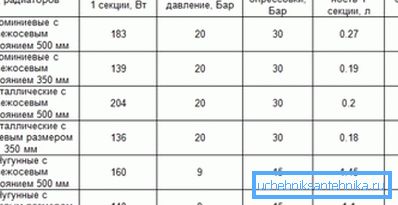

Pe piața modernă există multe modele de radiatoare, dar toate acestea pot fi împărțite prin material și configurație. În ceea ce privește configurația și designul, există zeci de opțiuni, iar fiecare producător produce propriile sale modele.

Cu materialul, totul este mult mai simplu:

• Fonturi din fontă considerați patriarhi, au fost folosiți de peste o sută de ani. Și, în ciuda apariției unor concurenți moderni, fonta veche bună este încă în preț. Aceasta este cauzată de trei motive principale: în primul rând, fonta are o capacitate de căldură de invidiat, păstrează temperatura în timpul întreruperilor cu încălzire până la 12 ore. În al doilea rând, fonta nu se teme de coroziune, și în al treilea rând, prețul pentru aceasta este destul de acceptabil.

• Radiatoare din aluminiu au cea mai mare eficiență, diferă în ceea ce privește atracția estetică și greutatea redusă. Dar, în contact cu cuprul, aluminiul formează un cuplu galvanic și corodează activ. În plus, el nu poate suporta presiunea. Ca urmare, aceste baterii sunt potrivite numai pentru sistemele autonome în case private.

• Radiatoare din otel utilizate în prezent rar. Sisteme tubulare populare. Cel mai faimos reprezentant din această nișă este o cărămidă încălzită pentru toaletă.

• Oamenii care nu sunt obișnuiți să economisească instalați adesea baterii bimetalice. Miezul din aceste structuri este fabricat din oțel inoxidabil și poate rezista la orice presiune sau ciocan de apă, iar carcasa este din aluminiu. Ca urmare a acestei simbiozități, structurile bimetalice au caracteristici unice de calitate. De fapt, singurul lor dezavantaj este prețul ridicat.

Nu ultimul rol jucat de un calcul competent al puterii bateriei.

În acest caz, nu este atât de important la ce material este fabricat radiatorul, dacă calculați corect transferul de căldură, atunci locuința dvs. va fi întotdeauna caldă și confortabilă.

• Pentru creșterile urbane tipice, în cazul în care plafoanele nu depășesc înălțimea de 3 m, se consideră ca o referință faptul că se consumă aproximativ 100 W de energie termică pe metru pătrat de spațiu. În plus, cvadratura totală este înmulțită cu 100 W și obținem rezultatul. În cazul în care camera este un colț sau există un balcon, atunci 20% se adaugă la rezultat.

• În casele private, abordarea calculelor este aceeași. Numai aici nu este pătratul, ci volumul camerei. O medie de 1m? camera consumă 41 de wați de putere. Calculând cubatura camerei și înmulțind-o cu 41 de wați, obțineți puterea dorită a radiatoarelor.

Videoclipul din acest articol conține informații suplimentare despre subiect.

concluzie

Schema realizată corect de conectarea corectă a radiatoarelor, desigur, este cheia pentru o atmosferă confortabilă a casei dvs. Pentru o casă mică, puteți face-o singură, dar fără o experiență adecvată, nu merită să luați proiectul de încălzire într-o cabană solidă.
