Schemele de încălzire cu cazan dublu: cele mai potrivite

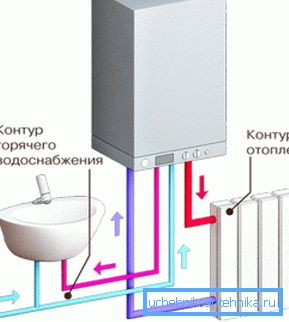

După cum știți, încălzirea cu două circuite în casă este atunci când generatorul de căldură încălzește separat apa pentru radiatoare (prima ramificație) și pentru alimentarea cu apă caldă (a doua ramură). O schemă similară a sistemului în zilele noastre a devenit destul de populară, datorită versatilității și confortului său.

Pentru ca o astfel de rețea să funcționeze, în primul rând este nevoie de un cazan de încălzire cu două circuite, care poate încălzi atât lichidul de transfer termic, cât și apa caldă. Vom descrie modul în care o locuință privată cu un cazan cu dublu circuit poate fi implementată în acest articol.

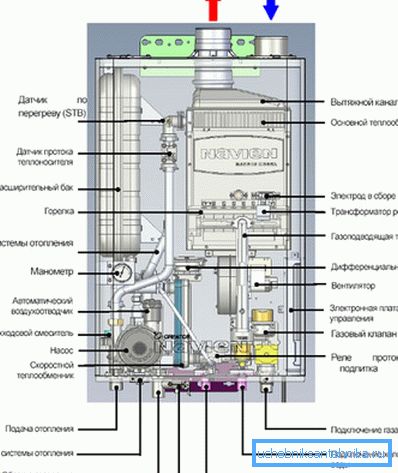

Caracteristicile generatoarelor de căldură cu dublu circuit

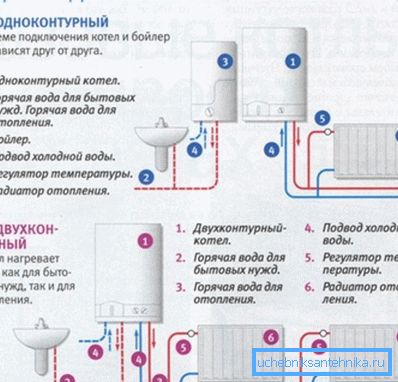

1. Principala diferență între astfel de unități și omologii cu un singur circuit este că folosesc energia termică a combustibilului nu numai pentru încălzirea apei în circuitul de încălzire, dar și în ramificația pentru alimentarea cu apă caldă.
2. Monitoarele cu un singur circuit pot fi de asemenea utilizate pentru încălzirea apei.. Acest lucru poate apărea în rezervorul de stocare prin încălzire indirectă. În acest caz, purtătorul de căldură va renunța parțial la energie, care curge printr-un schimbător suplimentar de căldură într-un rezervor izolat termic.
3. Principala diferență a unității de by-pass a fabricii de la astfel de circuite de casă este transferul direct al energiei termice din combustibil către apă..

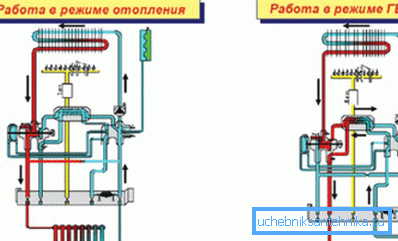

Fiți atenți! La proiectarea unui sistem, luați în considerare o caracteristică foarte importantă pe care o are o instalație de încălzire cu un cazan cu două circuite. În cazul în care casa include o robinet de apă caldă, cazanul oprește încălzirea lichidului de răcire și comută la circuitul de apă caldă menajeră.

Cum funcționează o astfel de unitate în practică?

1. Pentru clădirile bine izolate cu o suprafață semnificativă, modul sonor de funcționare a unității cu dublu circuit nu este foarte important. Astfel de clădiri au inerție termică ridicată. Prin urmare, chiar dacă cazanul încălzește apă timp de câteva ore numai pentru nevoile gospodăriei, temperatura din casă se va schimba cu numai 1/2 grade.
2. Atunci când o clădire este mică sau insuficient izolată, inerția devine un parametru important. În acest caz, încălzirea bateriilor și a apei în țevi trebuie să se răcească cât mai mult posibil. Acest lucru se poate realiza prin ridicarea radiatoarelor cu un volum mare de secțiuni și conducte cu o secțiune mărită.
3. Atunci când este nevoie de volume semnificative și de costuri constante ale apei calde, este mai bine să nu instalați un cazan dublu-circuit.

Aici este mai bună schema de încălzire cu două cazane de un circuit analogic cu un singur circuit și o apă de încălzire a coloanei. Unitatea cu dublu circuit nu va putea să mențină o temperatură confortabilă în încăperi dacă se utilizează un procent mai mare din timp pentru prepararea apei calde menajere.

1. De asemenea, nu ar trebui să se planifice un sistem de încălzire gravitational cu un cazan similar.

Fiți atenți! În acest caz, după oprirea cazanului, circulația în rețeaua de încălzire se va opri aproape imediat. Recuperarea lui va fi lungă. În timpul reîncărcării cu apă caldă, bateriile se vor încălzi neuniform. Acest lucru va duce la o distribuție a temperaturii incomode în încăperi.

Aranjament de încălzire dacă clădirea este mică

Să luăm în considerare modul în care schema de legare a unui cazan de încălzire cu două circuite poate fi dacă o casă este de o singură etapă, mică (până la 100 m2) și are mai multe camere separate, care trebuie încălzite.

În acest caz, rețeaua cu o conductă va fi optimă. Este cel mai simplu în construcție și instalare, cu funcționarea sa aproape fără probleme. În plus, prețul sistemului va fi scăzut, datorită economiei materialelor, deoarece acestea vor avea mai puțin decât o contrapartidă cu două conducte.

Implementarea schemei

1. Un volum mic al clădirii sugerează că vor fi câțiva chiriasi în el. Astfel, costul apei calde va fi mic. Nu este nevoie să renunțe la inerția neimportantă, ci la baterii de căldură din aluminiu frumoase și bine dătătoare. Analogii din fontă sunt sensibili la căldură, dar, de regulă, non-estetic.
2. Volumul de lichid de răcire în țevi, în acest caz, este recomandat să crească. Soluția optimă a problemei este de a crește secțiunea transversală a produselor cu un rând. De exemplu, de la Du-30 la Du-40. Cantitatea de apă din circuite va deveni apoi de 1,6 ori mai mare.
3. Toate radiatoarele trebuie montate, fără a deschide circuitul, paralel cu acesta. Schema de legare poate fi diagonală sau mai mică.

Instrucțiunea recomandă punerea pe fiecare baterie:

• accelerația (echilibrarea hranei pentru animale);
• supapa de închidere de pe conducta de retur;
• supapă pentru sângerarea aerului din sistem (design convențional sau Mayevsky) la capacul superior drept sau stâng.

Opțiune de cablare inferioară

1. Pentru a reduce secțiunea transversală a circuitului principal și a deschide-o, în acest caz nu ar trebui să fie.
2. Imediat după generatorul de căldură, conducta de contur trebuie ridicată în mod vertical pentru a crea un colector "accelerator". Apoi trebuie să o conduceți cu o pantă (constantă) în jos.

Fiți atenți! O astfel de rutare a conductelor este destul de complexă și inestetică. Cu toate acestea, este necesar ca atunci când pompa este oprită, bateriile de încălzire sunt încălzite datorită circulației naturale.

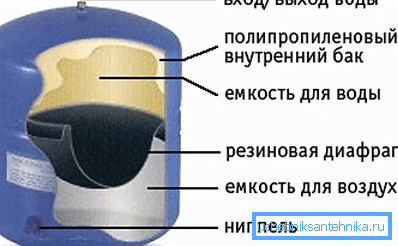

1. În fața cazanului (de-a lungul curgerii agentului de răcire) trebuie instalat rezervor de expansiune (diafragmă). Aceasta va compensa creșterea volumului de apă atunci când este încălzită.
2. Rezervorul ar trebui să aibă o capacitate de 10% din volumul transportorului de căldură. Rezervorul trebuie așezat în linie.

Ce trebuie sa faceti daca casa are dimensiuni mari

1. Pentru o clădire mare cu două etaje, cu un număr mare de camere separate, schema de încălzire cu două conducte este cea mai potrivită. Ar trebui să aibă un radiator de umplere și radiatoare constante.
2. Drept de la generatorul de căldură, apa încălzită curge în sus prin conducta de alimentare. Se duce în jurul clădirii în podul sau în tavanul de la etajul superior.
3. Apoi apa intră în răsărit, bateriile sunt conectate la ele. Nu deschid complet cârligul. Fiecare dispozitiv este echipat cu un șoc de reglare și un jumper.
4. Se recomandă instalarea unei supape de închidere pe a doua ramură a conductei de admisie. Supapa pentru sângerarea aerului poate fi pusă numai una și fixată la rezervorul de expansiune în partea superioară a circuitului.
5. Pe a doua conductă (inferioară), care se înclină în jurul clădirii prin subsol sau pe podeaua primului etaj, apa curge înapoi în cazan.

Fiți atenți! O astfel de legare a unui cazan de încălzire cu două circuite are un avantaj important. Dacă este necesar, este capabil să funcționeze datorită circulației naturale a suportului de căldură. O conductă pentru curgerea apei în partea superioară a îmbutelierii va acționa aici ca un colector de accelerare.

Adică, un sistem cu o astfel de schemă poate funcționa fără unități dependente de putere (de exemplu, o pompă). Pe baza acestui fapt, în caz de forță majoră, nu veți îngheța niciodată.

Creșterea inerției termice a sistemului

Puteți mări inerția termică a sistemului de încălzire cu propriile mâini.

1. Este convenabil să faceți acest lucru prin alegerea unei secțiuni puțin mai mari a țevilor de contur decât este necesar pentru proiect.
2. De asemenea, puteți înlocui bateriile din aluminiu cu contrapiese de fontă. Ele au un volum interior extins de secțiuni, care mărește conductivitatea termică și capacitatea de căldură a materialului. Se crede că toate bateriile din fontă pentru sistemele de încălzire au un design urât. Cu toate acestea, nu este. Da, modelele lor epuizate din era sovietică sunt încă produse. Dar, pe lângă acestea, piața oferă omologii moderni. De exemplu, radiatoare de podea frumoase din fontă forjată sau baterii de perete cu forme plate estetice.

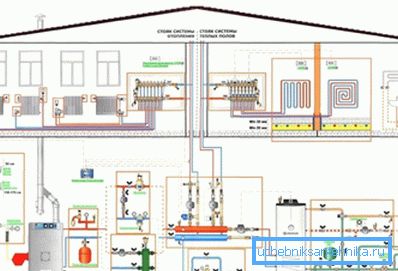

1. De multe ori, mansarda sau etajul al doilea al unei case în timpul iernii este necesar doar ocazional, de exemplu, pentru a găzdui oaspeții. Apoi, cea mai bună opțiune este utilizarea unei scheme de încălzire cu două generatoare de căldură și circuite separate cu o singură conductă pentru fiecare podea.
2. În acest caz, în partea de sus, cazanul va fi operat de cele mai multe ori în modul economic, adică mențineți o temperatură de aproximativ +5 grade.

Cel mai ieftin mod de a depăși toate problemele.

1. Puteți îmbunătăți independent rețeaua de încălzire, crescând de multe ori inerția termică.

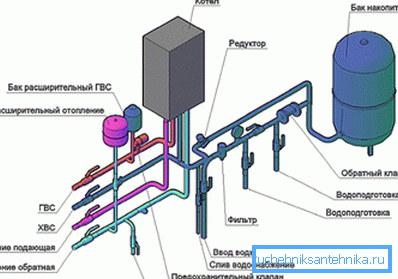

2. Pentru a face acest lucru, adăugați la circuit o baterie de energie termică (rezervor de stocare). Este un recipient cu un volum de 300/2000 l, care are două țevi de legătură. Rezervorul trebuie să fie bine izolat pentru a reduce pierderile de căldură.
3. Capacitatea servește pentru acumularea de volume mari de apă încălzită. Dacă boilerul se oprește, căldura se consumă din acest rezervor. Este clar că cu cât este mai mare rezervorul, cu atât mai lent radiatoarele se vor încălzi.


4. Acumulatorul de căldură poate fi așezat pe oricare dintre secțiunile sistemului de încălzire. Puteți să-l montați în subsol. Pentru aceasta, deschideți circuitul inferior cu două conexiuni. Este posibil să puneți unitatea în cămară. O opțiune interesantă este de a transforma dispozitivul în baza unei bănci de gătit calde. La urma urmei, va da inevitabil o atmosfera calduroasa.
5. Bateria va compensa scăderea temperaturii în agentul de răcire în perioada în care boilerul încălzește apa pentru alimentarea cu apă caldă. Este foarte benefic dacă boilerul este alimentat cu energie electrică.

Fiți atenți! Desigur, această metodă are dezavantajele sale. De exemplu, un acumulator de căldură este destul de scump. Un model izolat de înaltă calitate, având un volum de un metru cub, vă va costa 20/30 ruble, ceea ce depinde de producător.

concluzie

Generatorul de căldură cu două circuite are atât avantajele, cât și dezavantajele sale. Dacă se dorește, minusurile unității pot fi reduse semnificativ. În acest caz, veți obține cel mai confortabil sistem care vă va oferi locuința cu apă caldă și caldă. Videoclipul vă va spune și mai mult.
