Secția radiatorului din fontă: avantaje și dezavantaje,

Radiatoarele din fontă au fost utilizate pentru încălzirea rezidențială pentru o perioadă foarte lungă de timp. Ei au un număr mare de calități pozitive care le permit să concureze cu modele mai avansate până în prezent. Dar este foarte important să se țină cont de toți parametrii tehnici ai unei secțiuni a bateriei pentru a preveni greșelile în procesul de instalare și funcționare. Acest lucru va fi discutat în acest articol.

Fotografii de baterii din fontă

Dispoziții generale

Mai întâi de toate, să abordăm argumentele pro și contra bateriilor din fontă:

demnitate

  • Rezistența la coroziune. Puteți fi calm chiar și în perioadele de vară, când lichidul este scos din sistem, fonta va sta în picioare.
  • Nemulțumire față de calitatea agentului de răcire, care este foarte important pentru sistemele de încălzire rezidențiale, unde nu puteți controla compoziția lichidului care trece prin conductele din camera centrală a cazanului.
  • durabilitate. Perioada de funcționare este de cel puțin 35 de ani.

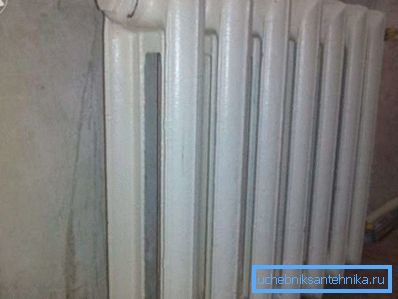

Vechiul radiator pe 7 secțiuni pentru mai mult de o duzină de ani se confruntă în mod regulat cu încălzirea unui apartament
  • Prețul scăzut. Mai ales în comparație cu modelele din aluminiu și bimetalice mai noi.
  • Emisii ridicate de căldură. În combinație cu o suprafață mare veți obține un încălzitor puternic pentru casa dvs.
  • Manual de instrucțiuni simplu. După instalarea și aplicarea vopselei, puteți uita mult timp pentru necesitatea întreținerii construcției din fontă.
  • Inerție ușoară. Chiar și după oprirea încălzirii, bateriile din fier vor rămâne calde mult timp.

deficiențe

  • Greutate mare. Aceasta este una dintre cele mai mari probleme care apar în procesul de instalare a radiatoarelor din fontă cu propriile mâini. În funcție de numărul de secțiuni, masa unei baterii poate varia de la 50 kg la 150 kg, ceea ce va face dificultăți incredibile chiar și cu suspendarea banală a unui produs din fontă pe brațe, ca să nu mai vorbim de transportul din cel puțin o cameră în alta. În plus, va trebui să aveți grijă de consolidarea sistemului de montare.

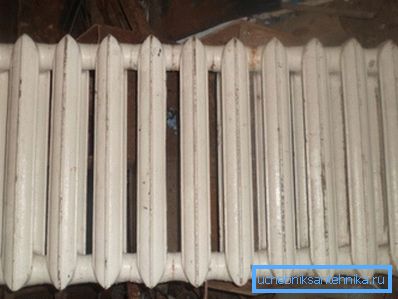

Radiatoarele radiante pe 12 secțiuni, chiar și împreună, sunt foarte greu de ridicat
  • Fragilitatea. În ciuda puterii sale vizuale și a solidității, fonta este un material foarte fragil.

Indicație: în timpul procesului de transfer al bateriei fontei, fiți foarte atenți și încercați să evitați loviturile accidentale pe podea sau la gura de ușă. Faptul este că la momentul coliziunii pot apărea microcrackuri pe ea, care vor crește în timp și vor cauza multe probleme.

  • Nevoia de pictura periodica.
Aplicarea vopselei pe radiator din fontă

Sfat: pentru pictura, se recomandă utilizarea unor formulări acrilice care nu sunt toxice. În caz contrar, o baterie de încălzire continuă va fi o sursă constantă de miros neplăcut și de vapori toxici.

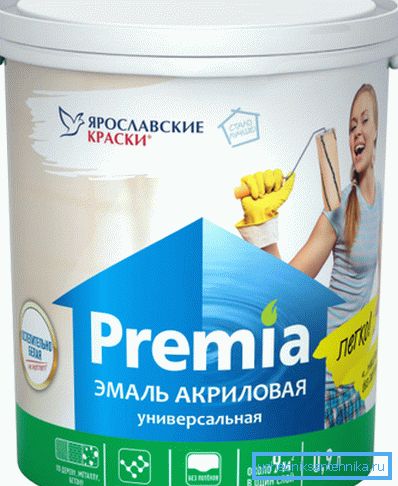

Șapă acrilică pentru încălzirea radiatoarelor

Specificații tehnice

Câte kilowați dintr-o singură secțiune a radiatorului din fontă și ce dimensiune ar trebui să aibă întreaga baterie? Aceste întrebări sunt destul de importante.

productivitate

Înainte de instalare, trebuie să înțelegeți câte kW în 1 secțiune a radiatorului din fontă. Acest lucru vă va permite să selectați suma optimă pentru plasarea anumitor volume. În plus, ar trebui să vă familiarizați cu alți parametri importanți, pentru care luăm ca exemplu cele mai comune modele:

marcare Rezistă presiunii, atm. Producția de căldură, kW Încălzirea zonei de secțiunea 1, m2
MS-140 9 0,12-0,16 1,11-1,45
FM1 9 0,075-0,11 0,66-0,9
FM2 9 0,1009-0,1423 0,7-0,95
FM3 9 0,1083-0,1568 0,95-1,38

Acum, știind câte kW într-o singură secțiune a radiatorului din fontă este ușor de determinat cantitatea necesară.

Sfat: dacă autocompunerea numărului de secțiuni ale radiatorului din fontă este dificilă, puteți utiliza întotdeauna unul dintre calculatoarele online disponibile pe Internet. Acolo va trebui doar să introduceți dimensiunile camerei dvs. și să indicați modelul bateriei selectat.

De asemenea, este important să se ia în considerare metoda de conectare a țevilor, care afectează și performanța bateriei:

O demonstrație clară a eficacității diferitelor moduri de conectare a țevilor

După cum se poate vedea în figură, îmbinarea cu două laturi a țevilor este cea mai eficientă. În același timp, este necesar să se hrănească de o parte și de ieșire pe cealaltă, ceea ce corespunde pe deplin cursului școlar în fizică, din care toată lumea își amintește că lichidul cald se înalță și că frigul coboară. Adică, agentul de răcire fierbinte va intra de sus, se va răci și va ieși prin gaura inferioară, renunțând la căldură cât mai mult posibil.

Dacă ignorăm această regulă, putem observa următorul rezultat:

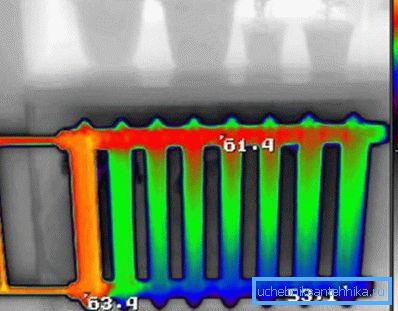

Propagarea căldurii în bateriile cu sens unic

Aici vedem un unghi rece, reducând semnificativ sistemul de transfer de căldură.

Dar caracteristicile tehnice importante ale secțiunii radiatorului din fontă nu se termină acolo. Am calculat numărul de secțiuni, însă trebuie să avem o idee despre greutatea și volumul structurii.

Greutate și mărime

Masa și volumul secțiunii radiatorului din fontă se găsesc în tabelul următor:

marcare Volumul unei secțiuni din radiator din fontă, l Dimensiunile liniare ale unei secțiuni, mm Masa unei secțiuni, kg
MS-140 1,11-1,45
  • Înălțime - 388-588;
  • Lățime - 93;
  • Adâncimea - 140
5,7-7,1
FM1 0,66-0,9
  • Înălțime - 370-570;
  • Lățime - 80;
  • Adâncimea - 70
3,3-4,8
FM2 0,7-0,95
  • Înălțime - 372-572;
  • Lățime - 80;
  • Adâncimea - 100
4,5-6,3
FM3 0,95-1,38
  • Înălțime - 370-570;
  • Lățime - 90;
  • Adâncimea - 120
4,8-7

Cunoscând dimensiunea radiatorului de fontă, puteți calcula în orice moment suprafața sa totală, ceea ce va da o idee despre locul pe care îl ocupă pe perete.

Pentru a face acest lucru, procedați în felul următor:

  • Pentru a face acest lucru, găsiți mai întâi zona secțiunii radiatorului din fontă, multiplicând înălțimea și lățimea între ele.
  • Apoi, numărul rezultat este din nou înmulțit, dar de această dată cu numărul de secțiuni, care este, de obicei, 7-12 bucăți.

Înlocuiți valorile mărcii FM1: 370? 80 = 29600 mm2, care este de aproximativ 0,03 m2. Să presupunem că o baterie constă din șapte secțiuni, apoi: 0,03? 7 = 0,21 m2. O astfel de secțiune de perete va fi necesară pentru a găzdui radiatorul de fontă în cauză.

Suprafața peretelui destinată montării acumulatorului este cel mai bine calculată în avans.

Greutatea radiatorului din fontă de lucru este de asemenea necesară pentru a selecta corect brațele pentru fixarea sa. Luați aceeași marcă și masa medie a unei secțiuni: 4? 7 = 28 kg. Dar luând în considerare cantitatea de apă dintr-o singură secțiune a radiatorului din fontă (din nou, luăm valoarea medie), recalculam și obținem: 28 + 7 = 0,8 = 34. În plus, ar trebui să se ia în considerare și posibila expansiune termică a materialului. Ca urmare, dispozitivele de fixare sunt alese cel mai bine cu speranța că ele pot menține în siguranță structura, cântărind 40 kg.

concluzie

Fonturile din fontă, în ciuda apariției multor radiatoare avansate, sunt încă în căutare. Rezistența la coroziune, durabilitatea și costul redus sunt principalele motive pentru popularitatea lor. Cea mai mare problemă este o mare greutate, necesită o abordare atentă a instalării echipamentului și a calculelor preliminare.

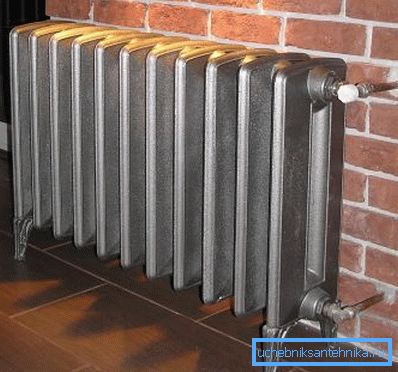

Radiatoare fontă funcțională

Videoclipul din acest articol vă va oferi ocazia de a vă familiariza cu materiale suplimentare care sunt direct legate de informațiile prezentate. Bateriile din fontă cu abordarea corectă și astăzi se descurcă perfect cu sarcina de încălzire a camerei de zi.
