Secțiunea radiatorului din aluminiu: caracteristicile
Convectoarele de încălzire din metale neferoase devin din ce în ce mai populare. Vrem să considerăm elementul structural principal al unui astfel de radiator - o secțiune și să aflăm câte valuri sunt într-o singură secțiune a unui radiator de aluminiu, care sunt dimensiunile și alte caracteristici ale acestuia. Vă vom spune, de asemenea, cum să calculați numărul de secțiuni ale radiatorului de aluminiu necesar pentru încălzirea unei încăperi specifice.
Caracteristicile tehnice ale unui radiator secțional
desen
Bateriile secționale au aproape același design. Ele sunt un sistem de două rezervoare orizontale conectate prin canale verticale. Pe tuburile verticale din exterior există aripioare plate, care formează canale pentru mișcarea curenților de convecție și măresc suprafața interacțiunii termice.
Distanța dintre plăci este aleasă astfel încât curenții de convecție să nu fie laminari, ci turbulenți. Aceasta crește intensitatea interacțiunii cu suprafața carcasei.
Proiectul este împărțit în părți egale. O astfel de parte include un canal vertical și două elemente de colector, unul din partea superioară, celălalt din partea de jos. Elementul colector cu canalul vertical formează o conexiune în formă de T, două găuri deschise fiind adaptate pentru a fi combinate cu alte găuri similare ale colectorilor.

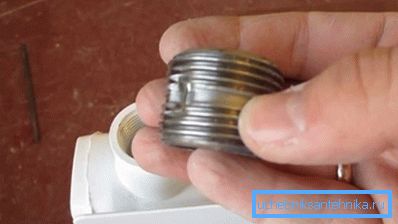

Piesele sunt conectate folosind un mamelon special cu garnitură.
Dacă piesa este instalată cu o margine, gaura este închisă cu un dop sau este utilizată pentru a conecta alimentarea, returul sau supapa de aer.
Luați în considerare funcționarea unei baterii cu un design similar:
- Piesele sunt asamblate într-o singură baterie, o conductă de alimentare cu lichid de răcire este conectată la una din găuri, o conductă de ieșire a lichidului de deșeuri este conectată la o altă conductă, o valvă Mayevsky este folosită pentru a scurge aerul în exces la a treia, a patra gaură este închisă cu un dop;
- Răcirea intră în colector și umple treptat întregul dispozitiv. Aluminiu are o conductivitate termică ridicată, de aproximativ patru ori mai mare decât oțelul. Prin urmare, corpul începe să se încălzească rapid;
- Suprafața încălzită a convectorului începe să emită energie termică. Cota de radiație a căldurii în domeniul infraroșu reprezintă aproximativ 50 - 60% din transferul total de căldură al dispozitivului;
- Aerul care intră în contact cu suprafața corpului începe să se încălzească datorită transferului direct de căldură. Sub acțiunea gravitației, masele încălzite încep să se deplaseze în sus prin canalele formate de marginile convectorului și noi porțiuni de aer rece sunt trase în baterie de jos;
- Dispozitivul începe să funcționeze ca o pompă gravitațională. Fluxurile de aer care trec prin canale capătă un caracter de vârtej, ceea ce crește transferul de căldură al plăcilor datorită amestecării.
Fiți atenți! Principalul avantaj al designului secțiunii este capacitatea de a schimba puterea și dimensiunea dispozitivului cu propriile mâini.
Caracteristici și caracteristici
Principala caracteristică tehnică a oricărui încălzitor este puterea sa termică. Aceasta este cantitatea de căldură pe care dispozitivul o transmite către mediul înconjurător pe unitatea de timp. Măsurat în kcal / oră sau în wați.
Puterea depinde de mulți factori, dintre care principalele sunt considerate:
- aria suprafeței dispozitivului;
- temperatura lichidului de răcire;
- capacitatea canalului (câte litri într-o singură secțiune a radiatorului din aluminiu);
- presiunea termică;
- conductivitatea termică a materialului;
- design de locuințe;
- metoda de conectare și retur.
Deoarece numărul maxim de secțiuni din radiatorul de aluminiu nu este instalat și dispozitivele diferite au dimensiuni diferite, este mai convenabil să se ia în considerare parametrii unei părți separate și apoi să se determine caracteristicile bateriei prin adăugarea valorilor fiecărei părți.
Luați în considerare specificațiile tehnice în detaliu:
Specificații tehnice | Valorile parametrilor |
Inaltime (distanta centrala) | 250, 300, 350, 400, 450, 500 mm. Dimensiunile cele mai comune sunt de la 350 la 500 mm. Modelele verticale pot ajunge la 1-2 metri înălțime. |
adâncime | Pentru modelele standard 80 - 140 mm |
lățime | Pentru majoritatea produselor 80 mm |
capacitate | 0,25 - 0,5 litri |
Grosimea peretelui | 2 - 3 mm |
Zona de transfer de căldură | 0,4 - 0,6 m? |
putere | 80 - 220 W, mai des de 140 - 160 W |
Temperatura maximă a suportului de căldură | 130 ° C |
Presiunea de lucru | 6 - 24 atm. |
Fiți atenți! Pentru conectarea la sistemele centralizate de alimentare cu răcire, trebuie selectate modele cu o presiune maximă (presare) de cel puțin 45 atm. și o presiune de lucru de cel puțin 16 atm.
Determinarea numărului de secțiuni
Adesea se întreabă cât de mult se încălzește o secțiune a unui convector, cum se calculează numărul de secțiuni etc. Calculul detaliat și corect al pierderilor de căldură va fi foarte dificil, dar instrucțiunea vă permite să utilizați formule simplificate.
Conform normelor SNiP, pentru încălzirea unui metru pătrat al unei încăperi cu o înălțime a tavanului de 2,4 - 2,8 metri, este necesară o energie termică de aproximativ 100 W. Aceasta înseamnă că dacă vom multiplica suprafața unei astfel de încăperi cu 100, vom obține capacitatea de încălzire necesară.
Apoi, vom putea găsi un dispozitiv adecvat din punct de vedere al parametrilor, designului și calității și să-i vedem caracteristicile pașaportului. Se va indica puterea secțională.
Împărțim puterea de încălzire a încăperii găsită anterior într-o capacitate secțională, rezultatul fiind rotunjit și obținerea numărului de secțiuni necesare pentru o anumită cameră.
Fiți atenți! Trebuie menționat faptul că puterea indicată este adesea supraestimată datorită faptului că este presupusă furnizarea de căldură cu o temperatură de 100 ° C, ceea ce este puțin probabil în condiții reale. Ar trebui să fie ghidat de faptul că puterea reală este de obicei în intervalul de 140 - 160 wați.
concluzie
Aluminiu bateriile de incalzire cu siguranta ocupa pozitii pe piata constructiilor. Aceste unități au o diviziune convențională, simplificând selecția, asamblarea și instalarea acestora. Vizionați videoclipul din acest articol și aflați mai multe despre acest subiect.
