Selectarea radiatoarelor de încălzire: criterii de selecție

Vom încerca să vă spunem cum să alegeți un radiator. Vom face o rezervare că aceasta va fi doar o prezentare generală, nu o indicație specifică, deoarece aceasta este o chestiune destul de individuală.

Cu toate acestea, tu poți să determini ceea ce alegi dacă înlocuiești caracteristicile condițiilor tehnice ale casei tale cu anumite criterii. În plus, va fi vorba nu numai de materialele din care sunt produse dispozitivele de încălzire, ci și de puterea și calculul acestora, însă un videoclip video tematic vă va consolida cunoștințele.

Radiatoare. selecție

Notă. Atunci când alegeți un radiator pentru o casă sau un apartament, trebuie să luați în considerare câteva criterii. În primul rând, este presiunea sa de lucru și presiunea estimată în sistem, în al doilea rând, materialul de fabricație pentru compatibilitatea cu agentul de răcire, în al treilea rând, valoarea acestuia în raport cu volumul camerei și, în al patrulea rând, aspectul estetic.

Fontă

Vedeți pe fotografia de sus o familie foarte dureroasă, mai ales pentru generația mai în vârstă, care a reușit să trăiască în URSS, o baterie din fontă, a cărei producție nu sa oprit până acum, în plus, contururile unor astfel de dispozitive se justifică pe deplin. Principalul avantaj al unui astfel de dispozitiv poate fi numit compatibilitatea acestuia cu orice lichid de răcire, iar rezistența fontei cenușii nu provoacă plângeri.

În clădirile rezidențiale ale epocii lui Hrușciov, există încă radiatoare în unele apartamente care au fost instalate în timpul construcției casei! Acest lucru poate părea incredibil, dar acest lucru este adevărat - vecinii mei nu au reparat încălzirea timp de 52 de ani (casa a fost construită în 1963) și în această perioadă scurgeri au fost doar pe conducte!

Desigur, acest lucru nu înseamnă că fonta ar trebui să dureze atât de mult - există multe cazuri când scurgeri apar în 10-20 de ani, deși instrucțiunea garantează de obicei o durată de viață de 30 de ani. Dar asemenea eșecuri nu pot apărea din cauza condiției precare a fontei, ci din asamblarea secțiunilor de calitate slabă - de regulă, materialul în sine nu apare.

Documentele însoțitoare indică presiunea de lucru - în funcție de grosimea peretelui poate fi de 9-12 atmosfere, deși testul de presiune (încercare) atinge 14-16 atmosfere, instrumentele pot fi un canal și două canale.

Fonta are o caracteristică distinctă - menține căldura pentru o perioadă lungă de timp, ceea ce este foarte convenabil pentru încălzirea centralizată, dar nu este destul de potrivit pentru autonomie, deoarece nu este ușor să încălziți un perete gros. În plus, în astfel de secțiuni există un consum foarte mare de apă, care, din nou, necesită resurse energetice. Greutatea unei secțiuni, în funcție de dimensiunea dispozitivului, poate fi de la 3,5 kg la 7,1 kg.

oțel

Radiatoarele de încălzire din oțel sunt probabil cel mai mic preț pentru toate dispozitivele similare, însă acest lucru nu indică deloc un proiect - doar materialul și producția sunt mult mai ieftine.

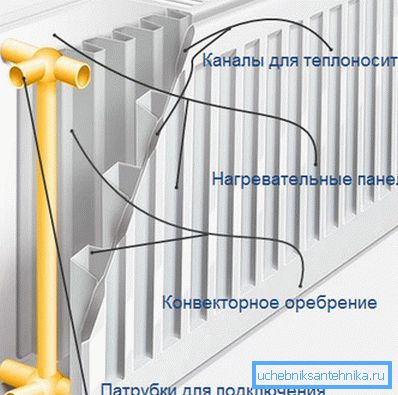

Dacă vorbim despre panouri, atunci ele pot fi una, două sau trei bucăți, dar fiecare constă din două profile, care au canale ștanțate pentru lichid și sunt sudate împreună prin sudare cu role. Astfel de părți sunt interconectate prin conexiuni, așa cum se vede în imaginea superioară.

În funcție de câte panouri este alcătuit, elementele suplimentare îl însoțesc pentru a optimiza convecția aerului.

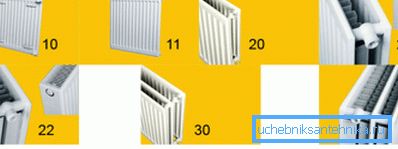

Explicații pentru fotografie:

• 10 - panou simplu, fără convector și placare;
• 11 - un singur rând fără grătar, cu convector;
• 20 - dublu rând, cu grilă convexă aer, fără convector;
• 21 - aripioare convective cu două rânduri, carcasă;
• 22 - două rânduri, două aripioare convective, carcasă;
• 30 - în trei rânduri, este absentă fintarea convectivă, pătuț în partea de sus;
• 33 - aripioare convective cu trei rânduri; acoperi.

Notă. Eficiența transferului de căldură al acestor radiatoare, prezentate mai sus, depinde de capacitatea de a convecta mai mult sau mai puțin aerul. Tipurile nr. 10 și nr. 11 dau energia termică numai de pe perete, de aceea ele sunt cele mai slabe.

Datorită ieftinității acestor dispozitive, a dimensiunilor reduse și a ușurinței de instalare, aceștia preferă sectorul privat. Presiunea de lucru a dispozitivelor descrise mai sus, în funcție de producător, este de la 8 la 10 atmosfere.

Dispozitivele tubulare din oțel sunt mult mai costisitoare și mai complexe în proiectare - arată foarte asemănătoare cu radiatoarele din fontă cunoscute de mulți, dar se încălzesc mult mai repede, nu inferior presiunii de lucru - cu cel puțin 12 atmosfere și 16 atmosfere la testarea presiunii. Principala problemă a acestor încălzitoare este costul lor foarte mare - dispozitivul intern costă mai mult decât bimetalice importate.

aluminiu

Principalul avantaj al aluminiului ca metal in acest caz este transferul ridicat de caldura si greutatea redusa, dar nu totul este atat de simplu - ele sunt fabricate din aliaje. Una dintre metodele de producție este metoda de turnare, unde se adaugă 12% siliciu - un aliaj numit silumin.

Un astfel de dispozitiv este prevăzut cu pereți suficient de groși și este capabil să reziste unei presiuni de lucru de la 6 la 16 atmosfere.

O altă metodă este extrudarea, și anume, părțile verticale separate ale dispozitivului sunt realizate prin extrudarea aluminiului, dar, totuși, colectorul este turnat din aceeași silumină, deși în unele cazuri este de asemenea produs prin extrudare. După aceea, toate piesele sunt presate împreună.

Dar, atât caloriferele turnate cât și cele de extrudare nu sunt de o calitate deosebit de ridicată - ele pot curge la articulații și căldura din ele nu este distribuită uniform.

Linia complet diferită este bateriile anodizate, pentru fabricarea căreia se utilizează aluminiu purificat de cea mai înaltă calitate - oxidarea anodică se face în timpul procesului de fabricație, care modifică structura metalului, după care nu se teme de coroziune.

Cuplajele sunt utilizate pentru conectarea secțiunilor, iar partea din față este foarte netedă, iar căldura este uniformă și înaltă. În plus, există o presiune de lucru foarte mare și, în funcție de modificare, poate atinge 50-70 atmosfere, însă costul acestor încălzitoare este foarte mare.

Notă. Dispozitivele din aluminiu (cu excepția celor anodice) trebuie utilizate numai în sistemele independente de încălzire. În plus, aditivii anti-coroziune trebuie adăugați la lichidul de răcire.

bimetalic

Imediat trebuie spus că există bimetal și polibimetal, care afectează caracteristicile tehnice ale radiatoarelor. Toți, desigur, înțeleg că conceptul însuși implică conectarea a două metale la nivelul aderenței, fără a se topi.

Miezul de oțel sudat sub presiune înaltă este turnat cu aluminiu - ca urmare, agentul de răcire este în contact doar cu oțelul (pericolul de coroziune dispare), iar cămașa din aluminiu servește ca un excelent conductor de căldură, creând în plus un aspect estetic bun.

De asemenea, miezul, în unele cazuri, poate fi fabricat din cupru - alegerea unui radiator de încălzire pentru sistemele autonome, cu adăugarea de antigel la răcire corrodes oțel. Această opțiune este cea mai optimă soluție.

În radiatoarele polibimetalice, miezul este format din două metale - oțel și aluminiu, unde canalele verticale sunt realizate din oțel și orizontal - aluminiu. Această combinație duce la o creștere a transferului de căldură, dar, în același timp, alcalinele în apă caldă (în special în încălzirea centralizată) vor cauza coroziunea aluminiului. În plus, diferitele proprietăți fizice ale Al și Fe atunci când sunt încălzite pot duce la deplasarea canalului.

Încălzitoarele bimetalice pot fi secționale sau monolitice, dar diferă în mod clar în ceea ce privește indicatorii tehnici:

Tabela de comparare

Aceste radiatoare sunt potrivite atât pentru încălzirea autonomă, cât și centralizată, dar în ultimul caz (în special în clădirile înalte) aceasta este o adevărată panaceu, unde presiunea din sistem poate ajunge uneori la 9-12 atmosfere, iar apa nu este curățată acolo și poartă sunt diferite elemente active periculoase pentru metale neferoase.

Calculul puterii

• Acum, să vedem cum se calculează puterea necesară a radiatoarelor pe spațiul de la etaj, dacă plafoanele nu depășesc înălțimea standard de 240-260 cm și aici pentru un metru pătrat conform SNiP 2.04.05-91 * aveți nevoie de 100W de energie termică. De exemplu, să luăm o cameră de 3.55.5 m, ceea ce înseamnă că vom avea nevoie de 3.5 * 5.5 * 100 = 1925W sau 1.925kW și trebuie să alegem un dispozitiv de încălzire pentru această valoare.
• Dacă alegeți un radiator de panou, atunci trebuie să fiți atenți la puterea sa și să luați unul sau două dispozitive astfel încât suma să fie de cel puțin 2 kW (întotdeauna rotunjită), dar în cazul secțiunilor, trebuie doar să calculați puterea lor totală. Luați, de exemplu, bimetal, unde secțiunea medie de putere atinge 170W sau 0.17kW și calculați numărul de bucăți pentru aceeași zonă. 1,925 / 0,17 - 11,35, atunci veți avea nevoie de 12 secțiuni.
• Și cum să alegeți un radiator de încălzire, dacă o cameră cu tavane înalte - aici, pentru același SNiP, norma este 41W / m³. Luați o cameră cu aceeași zonă, dar cu tavane de 3m, înseamnă că puterea necesară va fi de 3,5 * 5,5 * 3 * 41 = 2367,25 W, apoi de 2367,25 / 170? 13,9, ceea ce înseamnă că veți avea nevoie de 14 secțiuni pot fi asamblate în unul sau două dispozitive.

concluzie

Dacă doriți să instalați încălzirea în casă cu propriile mâini, atunci când alegeți și calculați puterea radiatoarelor, trebuie să țineți cont întotdeauna de pierderea de căldură care are loc cu un număr mare de ferestre, de la curenți, cu ventilație frecventă și așa mai departe. Prin urmare, în funcție de posibilitatea pierderilor de căldură, adăugați mereu la puterea recepționată 100-200W sau doar la o singură secțiune. Mult noroc!
