Sistem de incalzire cu circulatie naturala: 2 moduri de

Indiferent de tipul de cazan utilizat, pentru a încălzi eficient o casă sau un apartament, este necesar să se organizeze în mod corespunzător circulația lichidului de răcire prin țevile și radiatoarele instalate în locuință. Cel mai eficient și distribuit sistem gravitațional. Principiile muncii sale, soiurile existente, precum și modul de proiectare a încălzirii cu circulație naturală cu propriile mâini vor fi discutate mai jos.

Principiul de funcționare

Există două scheme principale de amenajare a rețelelor de inginerie de încălzire:

1. Sistem de încălzire cu circulație forțată. În acest caz, se utilizează echipamente de pompare, datorită cărora apa este furnizată în direcția cea bună. Dezavantajele acestei soluții sunt zgomotul produs de dispozitivele electrice, precum și dependența încălzirii de disponibilitatea energiei electrice.
2. Încălzirea casei cu circulație naturală. În acest caz, debitul de apă de la boiler la radiatoare și spate este asigurat prin schimbarea caracteristicilor termodinamice ale fluidului.

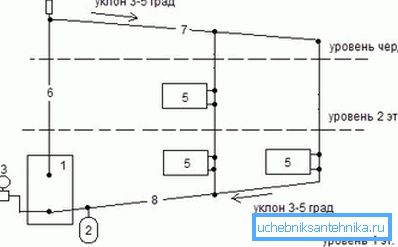

Esența funcționării sale este după cum urmează: apa se extinde atunci când este încălzită, în urma căreia densitatea acesteia scade, iar lichidul este împins în partea superioară a sistemului de încălzire. În timp ce se răcește, lichidul de răcire se trece treptat în cazan de-a lungul conductelor așezate oblic, după care se reia ciclul.

Fiți atenți! Circulația naturală a încălzirii este posibilă numai cu țevi montate corespunzător și cu prezența unui rezervor de expansiune. Acesta din urmă este necesar pentru a îndepărta aerul din radiatoare și pentru a crea presiunea necesară în rețeaua de inginerie.

Dezavantajele schemei descrise includ faptul că sistemul de încălzire a apei cu circulație naturală are o inerție considerabilă și este puțin adecvat pentru încălzirea unor suprafețe mari (100 de metri pătrați și mai sus) sau case cu 5 sau mai multe încăperi.

Capul de circulație

Pentru ca schimbul de căldură organizat de agentul de răcire să fie cel mai eficient, este necesar să se calculeze corect sistemul de încălzire cu circulație naturală.

Este important să se ia în considerare următorii indicatori:

• diferența de înălțime dintre amplasarea schimbătorului de căldură al cazanului și orificiul de evacuare al radiatorului inferior al încălzirii - cu cât este mai mare această valoare, cu atât mai bine va circula lichidul;
• temperatura la care apa este încălzită în camera unui cazan cu gaz, electric sau solid - cu cât este mai mare diferența, cu atât sistemul va funcționa mai eficient;
• înălțimea de instalare a radiatoarelor și unghiul de înclinare a conductelor - cu cât este mai mare acest indicator, cu atât mai eficient răcirea lichidului răcit va depăși rezistența internă la curentul invers la cazan.

Fiți atenți! Cazanul de încălzire trebuie amplasat sub radiatoare, în caz contrar apa rece nu va putea ajunge la schimbătorul de căldură. Din acest motiv, încălzirea individuală prin circulație naturală nu este utilizată în apartamentele urbane, deoarece nu există spațiu pentru instalarea încălzitorului.

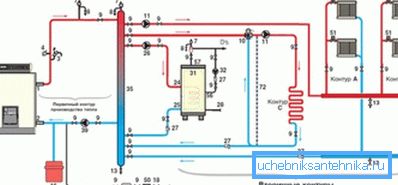

La proiectarea oricărui sistem de încălzire, este de asemenea necesar să se calculeze corect puterea elementului central - cazanul - care încălzește lichidul de răcire furnizat radiatoarelor.

Pentru aceasta, aplicați următoarea formulă:

W = Wud * S / 10, unde:

• W este puterea necesară a echipamentului, kW;
• Wud este coeficientul de corecție pentru o arie geografică (de la 0,7 la 1,5 în funcție de zona climatică);
• S - suprafața incaperilor încălzite, mp.

Pipeline Ways

Încălzirea unei case particulare cu circulație naturală poate fi instalată în două scheme fundamentale diferite.

Ele diferă în astfel de caracteristici:

• prin asamblarea radiatoarelor de încălzire a apei cu țevi principale care alimentează apa - există o schemă cu o conductă și cu două conducte (prețul acesteia din urmă este mai mare datorită consumului crescut de materiale, cu toate acestea, este mai eficient);

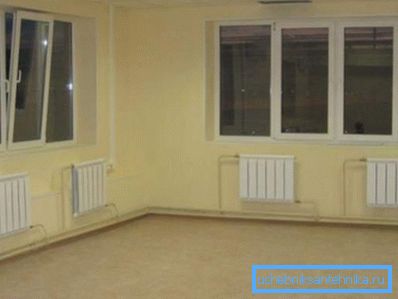

• locul de amplasare a conductelor principale de apă - acestea pot fi în partea de sus (deasupra radiatoarelor) sau mai jos (de-a lungul podelei);

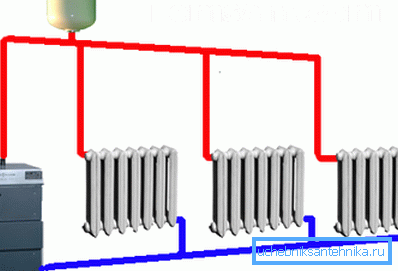

• schema de aranjare a țevilor de apă - capătul mort (apa este furnizată fiecărui radiator separat și este îndepărtată din acesta în același mod) sau by-pass, atunci când toate radiatoarele de încălzire trec prin mijlocul de transfer de căldură de la partea superioară la cea inferioară;
• aranjarea șanțurilor - acestea pot fi fixate orizontal și vertical.

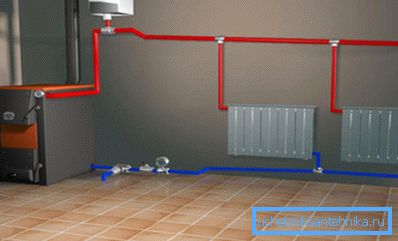

Metoda 1. Sistem de încălzire monotubulară gravitațională

Încălzirea naturală, realizată în cadrul schemei cu o singură țeavă, poate avea numai cablajul superior al canalelor principale. În acest caz, după cum sugerează și numele, este instalată o conductă de alimentare, unde lichidul se întoarce după ce a trecut prin radiatoare.

În acest caz, debitul natural al fluidului este organizat datorită diferenței de temperatură și, ca o consecință, a densității acestuia.

În cazul în care sistemul de încălzire gravitațional este montat într-o casă cu două sau trei etaje, pe măsură ce crește numărul podelelor, zona radiatoarelor de încălzire trebuie redusă. În acest caz, în ciuda scăderii temperaturii agentului de răcire, încălzirea va fi uniformă.

Țevile dintr-un sistem de încălzire cu o singură țeavă pot fi instalate în două moduri:

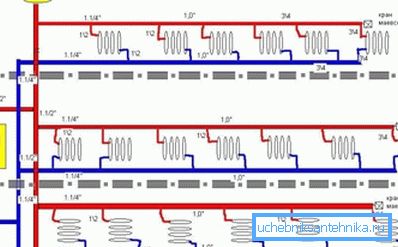

• paralel - o parte din apă intră în radiator, iar restul lichidului de răcire prin canalul principal trece mai departe (avantajul acestei soluții este acela că folosind vane manuale sau automate, puteți limita cantitatea de apă fierbinte furnizată panoului de încălzire, reducând astfel temperatura în cameră);

• curge - în acest caz, întregul volum de apă încălzită curge prin fiecare panou de încălzire din casă (nu veți putea regla volumul de apă furnizat radiatorului și nu veți bloca complet alimentarea acestuia, deoarece aceasta va duce la o defecțiune a întregului sistem).

Sfat! O schemă mai optimă poate fi considerată paralelă. Ea permite reglarea regimului de temperatură separat în fiecare cameră. Acest lucru economisește energie (gaz, motorină și așa mai departe) și creează un microclimat interior mai confortabil.

Având în vedere că alimentarea cu apă într-un sistem cu o singură conductă poate fi efectuată numai printr-un canal, amenajarea acestui tip de încălzire este posibilă numai în clădirile care au podea de mansardă unde sunt amplasate conducte cu apă încălzită în cazan.

Dezavantajele schemei cu o singură țeavă includ incapacitatea de pornire parțială a sistemului, avantajele fiind costul redus datorită cantității reduse de materiale și lucrări de instalare, precum și a esteticii.

Metoda 2. Rețea de încălzire gravitațională cu două țevi

În acest caz, este necesară instalarea a două conducte:

1. Incoming. Acesta livrează un acumulator de căldură preîncălzit la baterii. O conductă este trasă din boiler, care intră în rezervorul de expansiune, care este necesară pentru a crea presiune în conductă. Din acesta, rețeaua de apă merge la radiatoare. Volumul rezervorului de expansiune folosit depinde de dimensiunea sistemului de încălzire. În unele cazuri, acest dispozitiv trebuie să fie echipat cu o conductă de preaplin care îndepărtează lichidul rezidual.
2. Veniți afară. Prin această conductă, apa răcită este transportată la schimbătorul de căldură al cazanului pentru încălzire. Linia rece trebuie plasată în același loc unde a fost montat canalul de alimentare. Aceasta este o schemă mai eficientă, deoarece permite un control mai bun al regimului de temperatură în camere. Dezavantajele sale - costul ridicat al instalării și bulkiness.

Alegerea ascensorului de construcție

Există două opțiuni principale:

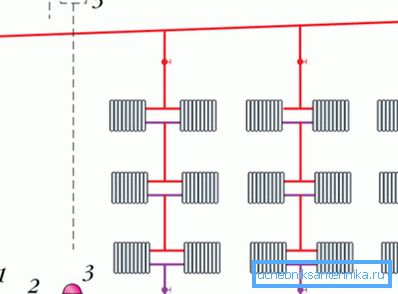

1. Vertical riser. În acest caz, toate conductele de la radiatoare sunt unite cu elementul central care trece prin fiecare etaj al casei. Avantajele folosirii sale includ absența riscului de blocaj al traficului aerian, dezavantajele fiind costul ridicat (sunt necesare mai multe țevi care conectează țevile centrale cu radiatoare).

1. Orizont vertical. Toate panourile de încălzire de pe fiecare etaj sunt conectate la o linie de alimentare. Opțiune mai economică. Totuși, în acest caz, este necesară instalarea suplimentară a unor supape speciale de aer, care împiedică "aerisirea" rețelei de încălzire, ceea ce afectează eficiența acesteia.

Avantaje și dezavantaje

Utilizarea unui sistem de încălzire cu circulație naturală a agentului de răcire are multe avantaje, dintre care principalele includ:

• instalare, punere în funcțiune și întreținere ușoară;
• eficiență maximă - rețeaua de încălzire gravitațională are o eficiență ridicată și face posibilă reglarea separată a regimului de temperatură al fiecărei încăperi;
• profitabilitate - rețeaua de încălzire gravitațională este una dintre cele mai puțin costisitoare dintre sistemele de încălzire existente (dacă luați măsuri pentru a reduce conductivitatea termică a pereților, podelei și acoperișului);
• lipsa de zgomot - absența echipamentului electric de lucru minimizează zgomotul care însoțește funcționarea sistemului climatic;
• instabilitatea - o rețea de încălzire gravitațională pusă în funcțiune va funcționa și în cazul unei încetări temporare a alimentării cu energie electrică, care altfel ar fi necesară pentru alimentarea pompelor;
• Durată lungă de funcționare - cu instalare și întreținere corespunzătoare, echipamentele de încălzire vor dura mai mult de 35 de ani fără a necesita renovări majore.

Principalul dezavantaj al încălzirii cu circulație naturală este imposibilitatea utilizării sale pentru clădiri mari. Datorită presiunii scăzute a lichidului, lungimea secțiunilor orizontale ale conductelor nu trebuie să depășească 30-35 metri, altfel eficiența sistemului va scădea semnificativ.

În plus, trebuie să aveți o podea tehnică în partea superioară a clădirii unde este montat rezervorul de expansiune.

De asemenea, datorită inerției reduse, se recomandă evitarea instalării țevilor în încăperi neîncălzite, deoarece există pericolul înghețării agentului de răcire și, în consecință, încălcarea integrității conductelor.

concluzie

Un sistem cu circulație naturală este probabil cea mai bună soluție pentru aranjarea încălzirii unei case de țară mici. Cu toate acestea, este absolut inadecvat pentru un apartament în oraș, o casă de vară, unde oamenii și o cabană cu o suprafață de peste 100 de metri pătrați nu se așteaptă să trăiască pe tot parcursul anului. metri. În acest caz, este mai bine să vă concentrați asupra altor metode de încălzire, care sunt descrise în videoclipul de mai jos.
