Sistem de încălzire cu două circuite: design,

Există două condiții cele mai importante pentru confortul locuințelor: prezența încălzirii și a apei calde. Pentru a vă asigura aceste condiții, puteți utiliza un sistem separat și puteți instala un cazan dublu-circuit. Vom descrie diferența dintre sistemele de încălzire monocurent și dublu-circuit, care sunt caracteristicile și avantajele încălzirii cu două circuite.

Încălzire cu circuit dublu

Principiul de funcționare și cazanul dispozitivului

În primul rând, dorim să definim sistemul cu două circuite și să luăm în considerare și principiul funcționării acestuia.

Fiți atenți! Sistemul cu două circuite este un sistem în care funcțiile încălzirii și apei calde sunt combinate prin organizarea a două circuite independente cu temperaturi diferite ale apei.

Ar trebui să se înțeleagă că temperatura agentului de răcire din sistemul de încălzire atinge 95 de grade, în timp ce temperatura alimentării cu apă caldă conform punctului 2.4 din SanPiN 2.1.4.2496-09 este de 60 de grade. Aceasta înseamnă că generatorul de căldură va funcționa în moduri diferite.

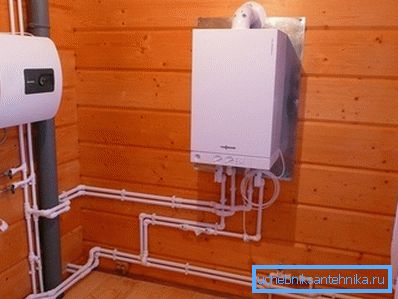

De regulă, un cazan cu două circuite are un schimbător de căldură închis de încălzire și un schimbător de căldură cu debit de apă caldă.

Deci, ia în considerare principiul dispozitivului:

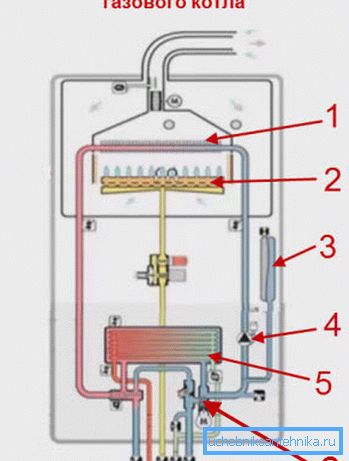

• Agentul de răcire pătrunde în schimbătorul de căldură (1), unde este încălzit de arzătorul de gaz (2) și trimis la sistemul de încălzire sub acțiunea pompei de circulație (4), realizând astfel o mișcare circulară într-un circuit de încălzire închis;

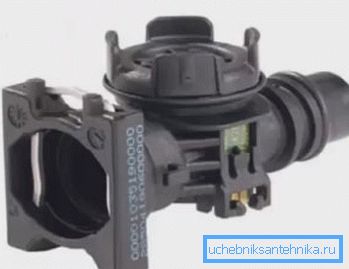

• Când apa caldă este pornită, supapa cu trei căi (6) este activată și agentul de răcire începe să circule prin schimbătorul de căldură (5) din interiorul cazanului, în timp ce acesta nu intră în sistemul de încălzire;
• Apa de intrare intră în schimbătorul de căldură (5), unde este încălzit de la agentul de răcire și trimis la sistemul de apă caldă;
• Circuitul mic intern este de asemenea închis și prevăzut cu un rezervor de expansiune (3), care compensează dilatarea agentului de răcire în timpul încălzirii.

Fiți atenți! Vedem că unitatea funcționează pe principiul "fie-sau", adică când funcționează ACM, lichidul de răcire nu încălzește bateriile sistemului de încălzire. Utilizarea prelungită a apei calde poate duce la răcirea considerabilă a bateriilor și la scăderea temperaturii în casă.

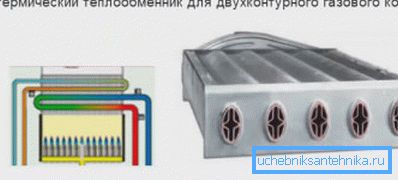

Este posibilă și opțiunea unui schimbător de căldură bithermic în care sunt combinate două circuite. Agentul de răcire circulă prin jacheta exterioară și apa caldă din tuburile interioare. În acest caz, apa nu intră în contact cu flacăra arzătorului și nu fierbe cu robinetul închis.

Fiți atenți! Utilizarea unui schimbător de căldură bithermic permite utilizarea simultană a încălzirii și a alimentării cu apă.

În cele din urmă, există cazane cu dublu circuit cu boiler integrat de încălzire indirectă, dar sunt greoaie și necesită organizarea fundației.

 Diferențe față de sistemul cu o singură buclă

Care este diferența dintre sistemul de încălzire cu circuit dublu și circuitul unic, deoarece circuitul unic poate oferi de asemenea încălzire cu apă? Să vedem cum se aranjează funcționarea unui cazan cu apă caldă cu un singur circuit:

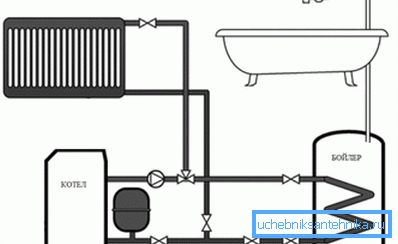

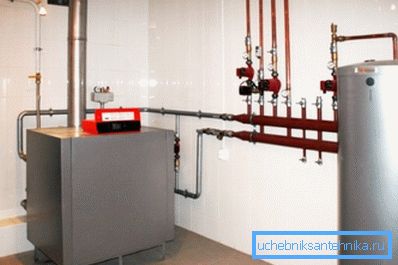

După cum puteți vedea, schema este diferită: boilerul încălzește lichidul de răcire care circulă în sistemul de încălzire. Cu toate acestea, un circuit separat este deviat de rețeaua generală a conductei, care alimentează cazanul indirect de încălzire.

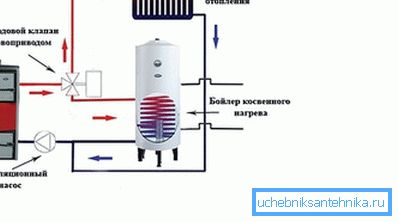

Când apa din cazan se răcește, termostatul trimite un semnal servodirecției, care comută supapa cu trei căi, iar lichidul de răcire începe să curgă nu numai în sistemul de încălzire, ci și în schimbătorul de căldură al cazanului, unde este încălzită apa pentru apă caldă. Acest lucru amintește de munca unui schimbător de căldură bitermic, numai în acest caz nu este combinat, ci împărțit în două părți separate.

Fiți atenți! O astfel de schemă este mai sigură, cu toate acestea, prețul unui cazan cu cazan va fi semnificativ mai mare decât costul unei unități cu dublu circuit. Aceasta este diferența principală, în plus, instalarea cazanului va necesita un spațiu suplimentar.

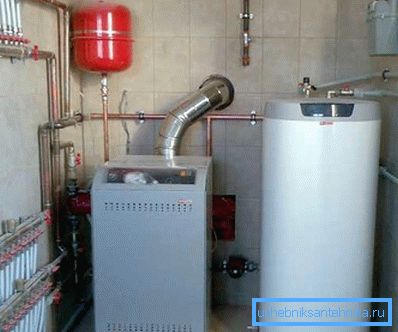

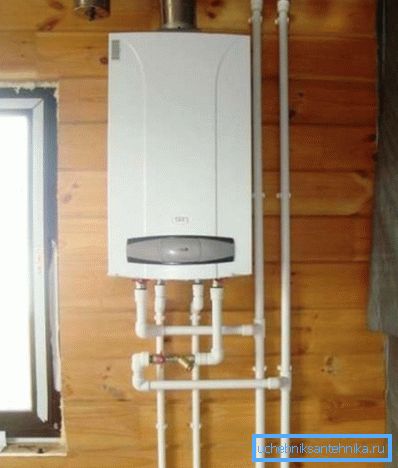

Instalarea echipamentelor în sala cazanelor

Pentru funcționarea corectă a încălzirii, este necesar să se organizeze un punct de căldură sau un cazan.

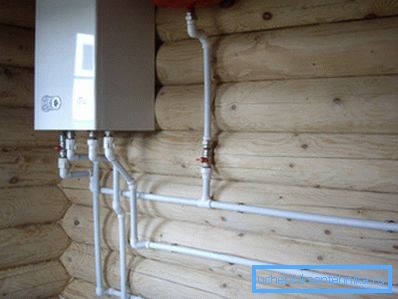

În ciuda sistemelor automate de comandă și protecție instalate în cazanele moderne, instrucțiunile necesită implementarea unui număr de reguli la amenajarea cazanului:

• Pentru instalarea echipamentului este necesar să se aloce o cameră separată cu o suprafață de cel puțin 4 metri pătrați.. În această cameră ar trebui să existe cel puțin o fereastră mică și o ușă normală. Cel mai adesea, camera cazanului este aranjată în subsolul sau în încăperea de utilități a primului etaj, dar o puteți lua și într-o clădire separată;

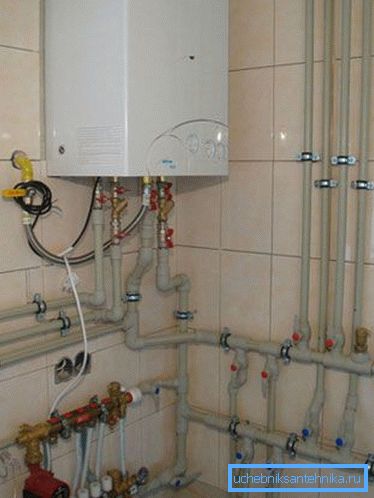

• Camera de decorare a cazanului trebuie să fie făcută din materiale incombustibile: plăci, ipsos, etc;
• Pentru funcționarea normală a echipamentului și pentru siguranța cazanului din camera boilerului, trebuie să existe un debit normal de aer. Pentru aceasta, un zid este închis;
• Gazele de eșapament sunt emise printr-un coș separat; este inacceptabil să se ducă la sistemul de ventilație prin evacuare din cauza măsurilor de siguranță;
• Podeaua sub cazan este acoperită cu o placă de oțel de cel puțin 1 m2;
• Ieșirea coșului de fum crește peste creasta acoperișului pe metru.

Fiți atenți! Regulile de amenajare a stației de alimentare cu energie termică trebuie respectate cu strictețe pentru siguranța dumneavoastră. În cazul utilizării echipamentului cu gaz, este necesar să vă familiarizați cu reglementările de siguranță și regulile de funcționare.

Avantaje și dezavantaje

Acum, luați în considerare avantajele și dezavantajele utilizării unui sistem cu un circuit dublu.

Să începem cu punctele pozitive:

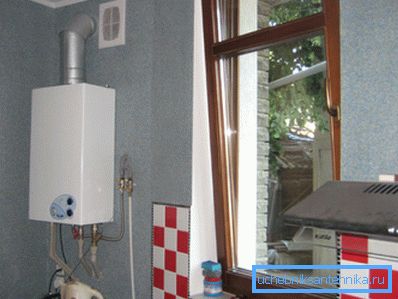

• Se obține o economie considerabilă a spațiului în casă: datorită absenței unui cazan suplimentar, dimensiunea cazanului poate fi redusă. Acest lucru este valabil mai ales pentru case mici în care spațiul este limitat. În cazul construirii unei extensii speciale pentru un punct de căldură, se adaugă economii de fonduri și materiale;
• Costul unei unități cu dublu circuit este semnificativ mai mic decât costul unui cazan cu cazan sau două cazane;
• Conectarea unui al doilea boiler sau a unui cazan indirect de încălzire complică semnificativ lucrările de instalare, necesită accesorii suplimentare și o instalație de conducte, automatizare și control;
• În cazul gazului, nu este necesar să conectați două dispozitive cu obținerea de permise și punere în funcțiune, ceea ce ar trebui făcut cu ajutorul specialiștilor.

Fiți atenți! Principalul criteriu pentru alegerea acestor dispozitive este acela de a economisi spațiu și bani. În oameni, astfel de unități erau numite "cazane pentru săraci", dar, după cum știți, sărăcia nu este un viciu.

 Acum, să discutăm aspectele negative ale acestei scheme:

• Dispozitivele cu încălzire cu apă prin scurgere nu sunt foarte convenabile în funcționare: este destul de dificilă reglarea temperaturii apei, mai ales atunci când presiunea se schimbă. Acest efect este familiar proprietarilor sobelor de gaze de epocă;
• Schimbătorul de căldură coaxial poate funcționa fie pentru încălzire, fie pentru încălzire. Acest lucru duce la faptul că, cu utilizarea prelungită a aprovizionării cu apă caldă, casa se poate răci în mod evident;
• Dacă un schimbător de căldură combinat se descompune, încălzirea nu va putea funcționa până când nu este înlocuit;
• Încălzirea apei curgătoare necesită o creștere dublă a puterii, ceea ce duce la o creștere a mărimii și greutății produsului;
• Cazanele electrice în modul de încălzire a apei curente vor funcționa și cu o putere dublă, ceea ce va necesita conectarea la o rețea trifazată de 380 V, care nu este deloc peste tot.

Fiți atenți! Evident, schema este mai degrabă contradictorie și depinde de dvs. să decideți aici. Desigur, dacă achiziționați un echipament mai convenabil și costisitor este inaccesibil pentru dvs., atunci alegerea este previzibilă.

Modalități de creștere a inerției termice a sistemului

Dacă iernile din zona dvs. sunt reci și sunteți preocupat de faptul că atunci când bateria de apă caldă menajeră este folosită pentru răcire, vă vom oferi câteva sfaturi despre cum să o evitați. Desigur, mai întâi de toate, trebuie să aveți grijă de o bună izolare termică a pereților și a ferestrelor, a acoperișului și a podelei, dar acest lucru nu este punctul.

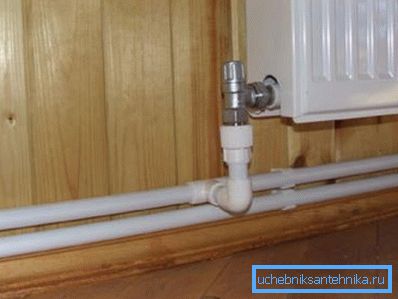

Singura modalitate de suspendare a răcirii agentului de răcire este creșterea capacității sale de căldură. Acest lucru se poate realiza prin creșterea volumului de lichid de răcire prin utilizarea țevilor cu diametru mai mare.

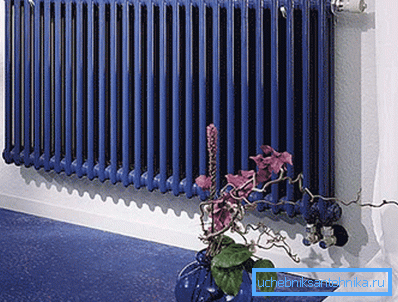

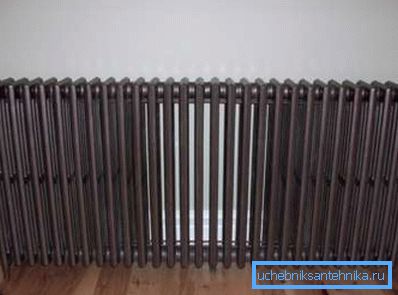

În plus, puteți utiliza baterii fontă masive cu instalare pe podea. Aceste încălzitoare se răcesc pentru o perioadă foarte lungă de timp, deoarece masa lor poate ajunge la 100 kg.

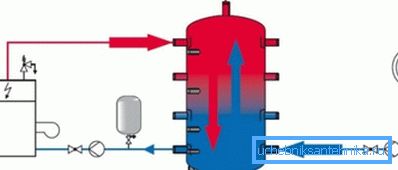

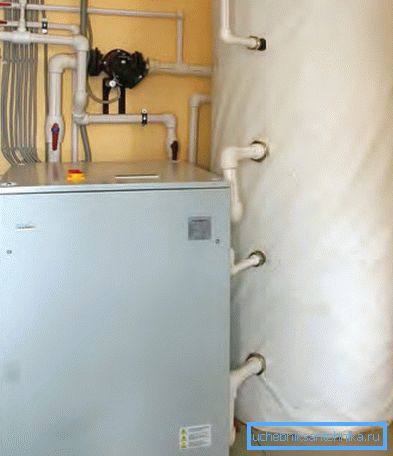

În cele din urmă, așa cum am menționat deja, este posibil să se integreze un acumulator de căldură în sistem - un rezervor de câteva sute de litri (până la 2000) conectat între boiler și sistemul de încălzire. Cu toate acestea, acest lucru anulează toate avantajele schemei: va deveni mai scump și va ocupa prea mult spațiu.

Fiți atenți! Cu utilizarea rațională a apei calde, problema răcirii bateriilor nu este foarte relevantă, pentru că pentru ca casa să se răcească este necesar să se facă duș câteva ore.

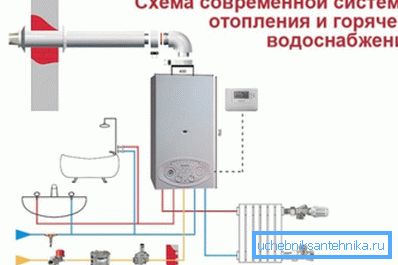

Conectarea echipamentelor de gaz

Fiți atenți! Efectuarea unei conexiuni cu benzină cu mâinile tale este strict interzisă. Este plină de amenzi grele și destul de periculoase. Prin urmare, pentru a regla funcționarea cazanului cu gaz, va trebui să efectuați o anumită procedură.

Mai întâi trebuie să contactați ITO-ul și să faceți modificări ale planului casei prin introducerea unor note corespunzătoare și desemnarea sălii cazanelor. De asemenea, modificările se fac în certificatul de înregistrare al obiectului.

Apoi, trebuie să contactați serviciul de gaze și să depuneți o cerere de conectare a cazanului. Trebuie să furnizați un dispozitiv de pașaport tehnic.

După aceea, instalați echipamentul și instalați întregul sistem, cu excepția conectării conductei de gaz. Contorul de gaz trebuie, de asemenea, instalat și sigilat.

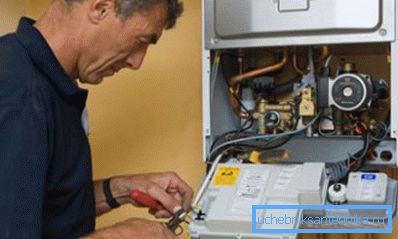

Acum, invităm un specialist în servicii de gaz care conectează boilerul la linia principală. În paralel, prezentăm o cerere inspectorului pentru punerea în funcțiune a echipamentului.

În cele din urmă, inspectorul verifică corectitudinea conexiunii, întocmește autorizațiile și, dacă nu există plângeri, permite introducerea gazului în sistem.

concluzie

Schema cu două circuite a sistemului de încălzire este o soluție bună pentru proprietarii și proprietarii de case mici. Modelele moderne funcționează destul de satisfăcător și de încredere.

Videoclipul vă va ajuta să vedeți acest lucru în mod clar.
