Sistem de încălzire cu o singură țeavă: cum să vă încălziți

Alegerea încălzirii propriei cabane este una dintre cele mai importante etape ale proiectării și construcției de locuințe. Depinde nu numai confortul și confortul în casă, dar cât de mulți bani vor fi cheltuiți pentru utilități. Alegerea optimă pentru clădirile cu o suprafață mică este un sistem de încălzire cu o singură conductă, cu circulație naturală, regulile pentru instalarea cărora faceți-o singură și vor fi discutate mai jos.

specie

Încălzirea cu o singură țeavă poate fi proiectată în funcție de mai multe scheme diferite. Alegerea unui particular depinde de preferințele dvs. personale, precum și de caracteristicile obiectului construit.

Cu toate acestea, orice schemă a unui sistem de încălzire cu o conductă are următoarele caracteristici:

• în această rețea de inginerie nu există nicio împărțire în conductele de alimentare cu răcire și în apa de răcire a lichidului de răcire de la radiatoare;
• toate dispozitivele sunt conectate într-un sistem comun în serie, iar lichidul de răcire, care trece prin sistem, descrie un inel;
• Un sistem de încălzire cu o conductă închisă (cu un circuit închis de circulație a apei calde) poate fi combinat cu o conductă cu două țevi - în acest caz, apa este furnizată pe podele și îndepărtată prin două canale, iar cablajul este aranjat unul câte unul.

Inginerii civili disting patru soiuri de circuite cu o conductă, care diferă în modul de instalare a conductei care leagă boilerul cu radiatoarele.

1. Schema de încălzire pe o singură țeavă cu aranjament de fund. În acest caz, lichidul de răcire curge prin țevi dispuse orizontal și așezate de-a lungul podelei (sau sub el), după care se ridică la panourile de încălzire instalate. Avantajele acestui sistem sunt ajustarea ușoară a temperaturii și capacitatea de blocare a elementelor individuale ale rețelei de inginerie în caz de accidente sau de întreținere preventivă.

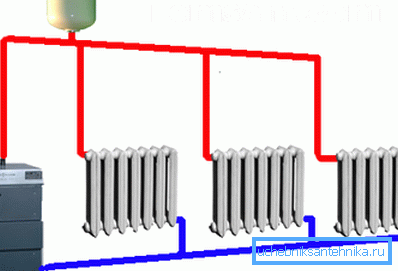

1. Sistem de încălzire cu o singură conductă, cu distribuție superioară. Aici, lichidul de răcire, lăsând încălzitorul, se ridică imediat în cel mai înalt punct al rețelei, după care se distribuie prin țevi așezate orizontal peste panourile de încălzire.

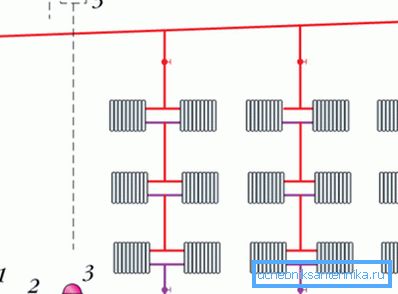

1. Monotube sistem de încălzire verticală. Particularitatea sa este că în încăperi nu există tuburi orizontale. Aici, lichidul de răcire, care intră în punctul superior, curge vertical în jos, trecând de-a lungul traseului prin radiatoarele instalate în încăperi.

1. Sistemul monotubular de încălzire orizontală este fundamental similar cu cel precedent, dar aici conductele sunt aranjate orizontal. Adesea, această schemă este folosită în case cu un singur etaj.

Pe lângă soiurile descrise mai sus, schema cu o singură țeavă a sistemului de încălzire este:

• cu circulația naturală a agentului de răcire;
• cu organizarea forțată a fluxului de apă.

În primul caz, fluxul de fluid este asigurat de diferența de temperatură și, în consecință, de densitatea. Presiunea apei răcite care curge din radiatoare deplasează lichidul de răcire mai puțin dens și fierbinte până la punctele superioare ale conductei, de unde se extinde mai departe.

Pentru ca o astfel de rețea să funcționeze în mod normal, este necesar, la instalarea țevilor, să se aranjeze panta spre cazan cu 3-4 grade. Și acest lucru nu este întotdeauna posibil în clădirile cu o înălțime de o lungime mare (mai mult de 30 de metri).

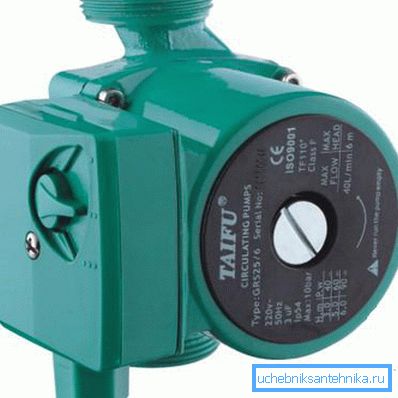

Sistemul de circulație forțată este echipat suplimentar cu o pompă, care este instalată în fața intrării conductei de retur (rece) către cazan. În acest caz, panta poate fi redusă (de la 0,5 la 1 grad).

Fiți atenți! Sistemul cu circulație naturală este preferabil, deoarece este mai puțin volatil - funcționarea acestuia nu depinde de prezența sau absența electricității.

Pentru a evita stagnarea apei în timpul unei întreruperi a alimentării, inginerii recomandă instalarea unui așa numit colector de accelerație. Aceasta este o conductă verticală comună care ridică lichidul de răcire în partea superioară a sistemului - la o înălțime de cel puțin 1,5 metri față de radiatoare.

montare

Principiul de funcționare și elemente

Sistemul de încălzire cu o singură țeavă este un inel în care sunt incluse toate componentele sale:

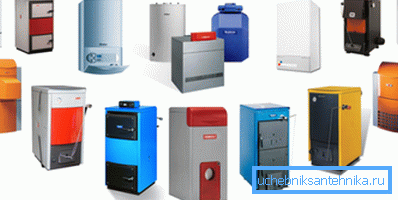

• cazanul care încălzește lichidul de răcire la o temperatură predeterminată;
• conductele prin care apa caldă este livrată radiatoarelor și după trecerea lor la cazan;
• panouri de încălzire;
• vas de expansiune.

Alegerea unui cazan, acordați atenție tipului de combustibil pe care îl utilizează. Cele mai economice încălzitoare, în care apa este încălzită cu gaz. Dar în acest scop este necesar ca gazoductul să se potrivească site-ului dvs. În plus, sunt adesea folosite echipamente de combustibil solid sau lichid, gaz lichefiat sau unități combinate.

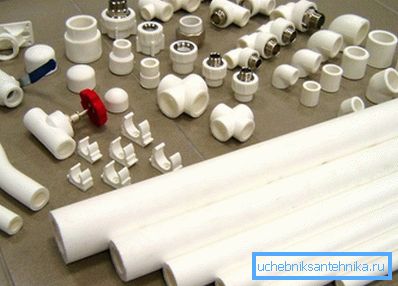

Diametrul țevilor depinde de lungimea rețelei de încălzire, tipul de radiatoare din zona casei, puterea cazanului și așa mai departe. În prezent, cele mai frecvente conducte de polimeri diferiți.

Atunci când alegeți țevi și radiatoare pentru proiectarea unui sistem de încălzire cu o singură conductă, este necesar să se țină seama de parametrii de inginerie (volumul de fluid necesar, presiunea, temperatura, diametrul conductelor, suprafața radiatoarelor etc.) care trebuie determinate în avans.

Calcularea încălzirii hidraulice - un sistem cu o singură țeavă, cu orice amplasare a conductei care alimentează lichidul de răcire - se poate realiza independent sau poate încredința acest lucru unui specialist. Prețul unui astfel de serviciu nu este de obicei foarte ridicat.

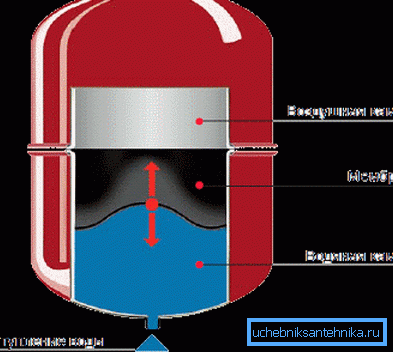

Rezervorul de expansiune este necesar pentru a regla presiunea fluidului din sistem și pentru a preveni defectarea acestuia în cazul creșterii acestuia. Sistemul modern de încălzire implică utilizarea unui rezervor de expansiune închis. Se compune din două camere separate printr-o partiție flexibilă. În unul dintre ele aerul este pompat sub presiune înaltă, al doilea este conectat la conductele de încălzire.

Fiți atenți! Cisternele de expansiune de tip închis pot fi instalate nu numai în partea superioară a sistemului, ci și în orice loc convenabil pentru dvs., de exemplu, o încăpere de boilere sau o încăpere utilă. Un alt avantaj este că lipsa contactului direct cu aerul previne corodarea prematură a părților metalice ale sistemului de încălzire.

Selectarea opțiunilor pentru conectarea panourilor de încălzire

Schema de racordare cu o singură țeavă a radiatoarelor de încălzire asigură fluxul de lichid de răcire sau construcția așa-numitelor by-pass - secțiuni ale țevilor prin care poate curge apă fierbinte, ocolind radiatorul.

În primul caz, nu se presupune aranjarea șanțului pentru transportul fluidului. Apa curge din cazan și curge prin fiecare radiator: de sus în jos sau de la aproape până la distanță. În același timp, temperatura apei va scădea treptat, iar cele mai scăzute (îndepărtate) camere pot fi încălzite slab.

Această situație poate fi evitată dacă radiatoarele unei zone mai mici sunt montate la începutul sistemului de încălzire decât la capăt.

Dezavantajul sistemului este considerat pe bună dreptate incapacitatea de a instala supape de închidere și supape termostatice pe conducte, deoarece suprapunerea unei singure vane va duce la inoperabilitatea sistemului ca un întreg.

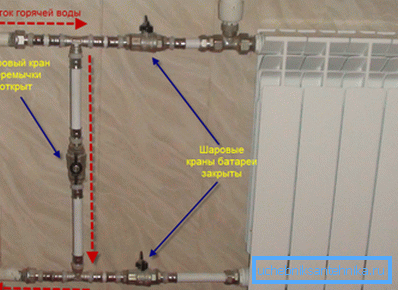

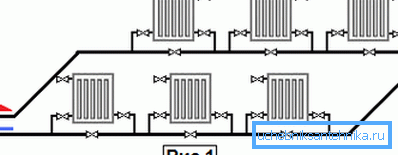

În cel de-al doilea caz, o conductă de tranzit, un by-pass, este montat sub radiatorul de încălzire, datorită căruia este asigurată o încălzire mai eficientă a tuturor încăperilor.

Fiți atenți! Bypass-urile trebuie să fie realizate din țevi cu diametru mai mic decât conducta principală, altfel o cantitate suficientă de lichid de răcire nu va curge în radiator.

Toate punctele de intrare a apei din panoul de încălzire, precum și țevile de by-pass trebuie să fie dotate cu robinete. Acest lucru vă va permite să reglați temperatura încălzirii în fiecare cameră separat. În plus, în caz de accident, este posibilă dezactivarea temporară a unei secțiuni și repararea sau înlocuirea ei fără oprirea complet a încălzirii.

Tehnologia de instalare

Instalarea rețelei de inginerie descrisă se poate face numai după efectuarea calculului hidraulic al unui sistem de încălzire cu o singură țeavă. Depinde de ele ce elemente vor fi folosite.

Succesiunea acțiunilor este următoarea:

1. Într-un loc pre-selectat și pregătit, este instalat un cazan de încălzire. Instrucțiunea care descrie acest proces vine cu unitatea. Este recomandabil să încredințați instalarea acestui echipament unui specialist din organizația de unde ați achiziționat dispozitivul. El va da o garanție muncii sale.
2. Se construiește conducta. În același timp, este necesar să montați treptele în avans în locurile de montare a radiatoarelor. Asigurați-vă că toate conductele sunt instalate cu o pantă, altfel circulația naturală a agentului de răcire va fi perturbată.

1. În cazul instalării încălzirii cu debit de apă forțată, trebuie să instalați o pompă electrică. Amintiți-vă că acest echipament este proiectat pentru pomparea apei, a cărei temperatură nu depășește 60 de grade. Prin urmare, acesta trebuie instalat la punctul final al sistemului - înainte de introducerea agentului de răcire răcit în boiler.
2. Apoi, conectați rezervorul de expansiune. Așa cum am menționat deja, un container închis cu o membrană poate fi montat oriunde și unul deschis poate fi instalat numai în cel mai înalt punct al sistemului.

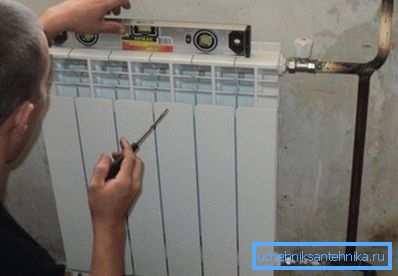

3. La sfârșitul etapei anterioare, puteți începe să reparați radiatoarele. Ele sunt atașate la perete folosind paranteze complete. Înainte de marcare și găurire, trebuie să vă familiarizați cu recomandările producătorului privind instalarea. Este important să se mențină distanțele prescrise de pereți, praguri de fereastră, podele și alte elemente structurale ale clădirii.
4. Panourile de încălzire sunt instalate pe baza schemei alese de dumneavoastră. Nu uitați să conectați supape, termostate, prize, supape pentru sângerarea aerului și așa mai departe.

1. Înainte de turnarea lichidului de răcire, este efectuată presiunea cu aer comprimat, după care sistemul este umplut cu apă, se efectuează o încercare și se reglează modurile de funcționare.

Sistemul de încălzire pe verticală cu o singură țeavă, cu o distribuție mai redusă a țevilor, este mai potrivit pentru case private cu mai multe etaje, cu o construcție orizontală - pentru cele cu un singur nivel. Dar amintiți-vă că atunci când suprafața casei este mai mare de 200 de metri pătrați. metri și lungimi de țevi mai mari de 30 de metri, trebuie să instalați pompe puternice sau să alegeți o altă schemă de instalare pentru sistemul de încălzire.

concluzie

Sistemul orizontal de încălzire cu o conductă este unul dintre cele mai eficiente metode de încălzire a locuințelor mici. Dacă sunteți proprietarul de locuințe spațioase, este recomandabil să optați pentru sisteme mai complexe, dar eficiente. Descrierea lor este dedicată videoclipului de mai jos.
