Sistem de încălzire gravitational: caracteristici ale

Sistemul de încălzire Gravity este excelent pentru implementarea în case private mici. Lucrarea sa se bazează pe circulația apei calde și reci în conducte datorită diferenței de temperatură și nu necesită instalarea de echipamente suplimentare de pompare.

Pentru ca întregul proces să aibă loc cu exactitate și fără eșecuri, trebuie îndeplinite anumite condiții, pe care le vom lua în considerare în acest articol.

Principii de lucru

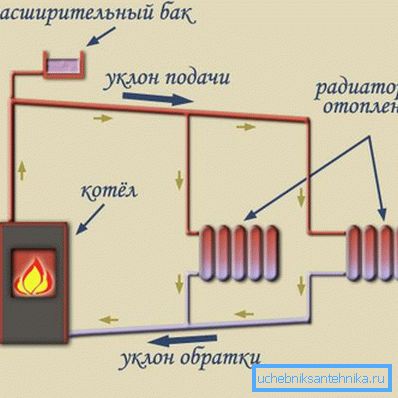

Există mai multe etape pe care funcționează încălzirea cu apă:

• Se încălzește în cazan și începe să crească până la cel mai înalt punct al sistemului. Acest lucru se datorează legilor elementare ale fizicii, care descriu că o substanță încălzită este mai ușoară decât una rece.
• Apoi, începând să se răcească, se scufundă în radiatoare, distribuind căldură în cameră.
• Se răcește complet, lichidul este drenat prin conducte înclinate în orificiul de intrare al cazanului, după care ciclul se repetă.

montare

În ciuda simplității aparente a funcționării sale, încălzirea gravitațională necesită îndeplinirea anumitor condiții pentru munca sa deplină:

cerinţe

1. Pentru ca viteza lichidului de răcire să se deplaseze prin conducte pentru a respecta standardele cerute, diferența de temperatură dintre orificiul de admisie și intrarea cazanului trebuie să fie de cel puțin 25 de grade Celsius. Adică, cu cât mai mulți radiatoare din camere dau căldură, cu atât mai repede se deplasează apa în sistem.
2. Nivelul părții de încălzire a încălzitorului trebuie să fie sub nivelul axei centrale a radiatoarelor situate în casă astfel încât lichidul de răcire să poată curge liber la intrarea cazanului.

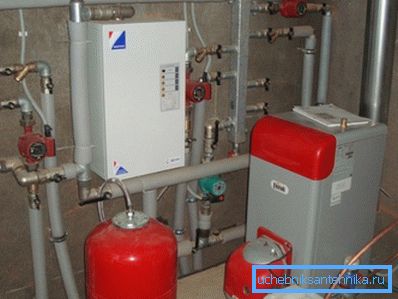

Sfat: se recomandă instalarea cazanului în carieră sau în subsol. Acest lucru va asigura un suflu suficient de lichid răcit.

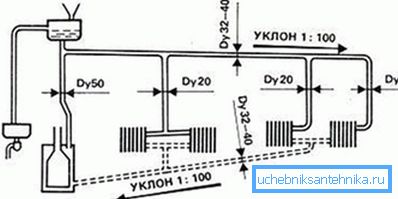

1. Înclinația medie a mișcării lichidului de răcire trebuie respectată la 1: 100.

1. Distanța de la încălzitor la cel mai apropiat radiator nu trebuie să depășească treizeci de metri, datorită prezenței rezistenței la mișcarea fluidului.

Sfat: pentru funcționarea fiabilă a sistemului de încălzire, se recomandă să se respecte distanța până la poziția radiatorului de cincisprezece metri. Acest lucru asigură depășirea cu succes a rezistenței hidraulice a țevilor din orice material.

1. O condiție suplimentară pentru compensarea rezistenței hidraulice este conformitatea cu standardele minime pentru diametrele conductelor utilizate. Instrucțiunea de dimensiuni optime pentru diferite secțiuni arată astfel:

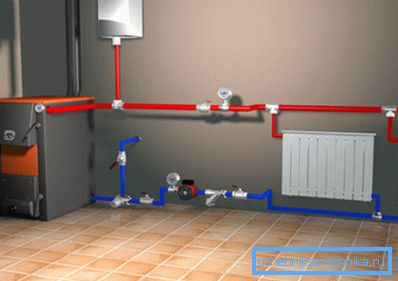

1. Întreaga structură trebuie neapărat umplută cu lichid.. Pentru a controla nivelul său, un rezervor special este instalat în cel mai înalt punct al sistemului, care conține rezerva de apă necesară. De asemenea, o conductă de scurgere este conectată la partea superioară a acesteia, ceea ce permite evacuarea excesului de lichid de răcire în caz de supraîncălzire și expansiune excesivă în sistemul de canalizare.

Programe populare

Nu este ușor să dotați sistemul de încălzire cu mișcarea gravitațională a agentului de răcire. Pentru a face acest lucru, trebuie să țineți cont de numeroasele caracteristici de design ale casei dvs. și de alți factori importanți (citiți și articolul Articolul privind încălzirea cu gaz într-un apartament: cum să deveniți independent de utilități).

Sfat: dacă aveți cea mai mică îndoială cu privire la propriile dvs. abilități, atunci este mai bine să contactați profesioniștii, deoarece prețul erorii făcute în timpul instalării designului va fi mult mai mare decât costul muncii lor.

Sistemele de încălzire cu auto-curgere pot avea următoarele scheme de implementare:

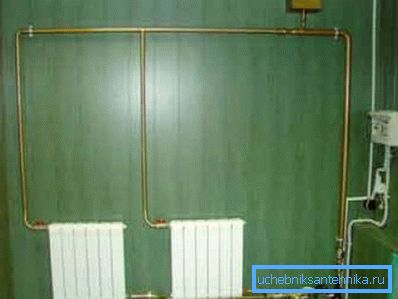

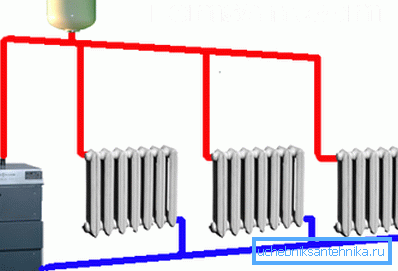

1. Cea mai obișnuită și mai simplă în proiectare este proiectarea, care presupune plasarea canalului de alimentare în partea superioară a camerei și conducta de retur - în partea de jos.

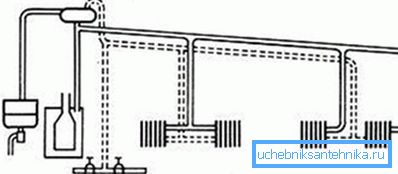

1. Dacă la nivelul podelei există un număr mare de obstacole, atunci conductele care returnează lichidul răcit sunt amplasate în apropierea conductei de alimentare.

1. Pentru zonele care nu sunt predispuse la înghețuri severe, poate fi adecvat următorul aranjament al elementelor sistemului de încălzire:

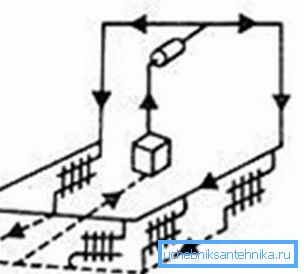

1. Pentru case mici situate în regiuni cu ierni aspre, este potrivit un aspect mai bun, având în vedere amplasarea radiatoarelor sub ferestrele pereților exteriori.

concluzie

Sistemul de încălzire, care presupune circulația naturală a agentului de răcire, se realizează fără a instala echipamente suplimentare, ceea ce afectează reducerea costului acestuia. Dar este, de asemenea, necesar să ne amintim de dificultățile de proiectare, care ar trebui să ia în considerare toate caracteristicile de inginerie ale clădirii. Aceasta este singura modalitate prin care puteți asigura funcționarea eficientă a întregii structuri (a se vedea și articolul Dispozitive alternative de încălzire - încălzitoare de gaz pentru vila de vară).

Videoclipul a furnizat material suplimentar pe această temă. Mult noroc pentru dvs. de proiectare și instalare!
