Sisteme de încălzire: o prezentare generală a schemelor

23-10-2018
Încălzire

Se pare, ce poate fi dificil în construirea unei rețele climatice? Conform majorității, acesta este fie un punct de încălzire al sistemului de încălzire, fie un cazan individual care încălzește lichidul de transfer termic. Apoi apa sau antigelul prin țevi intră în radiatoare, unde are loc schimbul secundar de energie termică cu aerul din cameră.

Dar, în spatele simplității externe, există soluții inginerești foarte complexe, manualul de instruire și întreținere care necesită mai mult de o duzină de pagini.

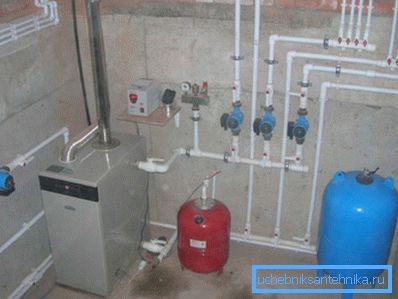

Căldura din casă depinde de instalarea corectă și de întreținerea periodică a sistemului de încălzire.

Metode de încălzire a agentului de răcire

Puncte centrale de căldură

Cu ajutorul cazanelor centralizate, căldura este încălzită, care este apoi furnizată rezidenților apartamentelor orașului. De asemenea, acest tip de încălzire este uneori organizat în așezările cabana.

Sistemele climatice cu alimentare centralizată cu apă au următoarele caracteristici:

  • instalația de încălzire este amplasată într-o clădire special amenajată și încălzește apa destinată unui număr mare de consumatori;
  • pentru furnizarea de lichide către destinatari, se utilizează linii de încălzire, care sunt de obicei așezate în canale subterane;
  • Ajustarea tuturor parametrilor agentului de răcire (temperatura, presiunea, compoziția fizică și chimică, viteza apei) este de asemenea centralizată, utilizatorul final nu-i poate influența.

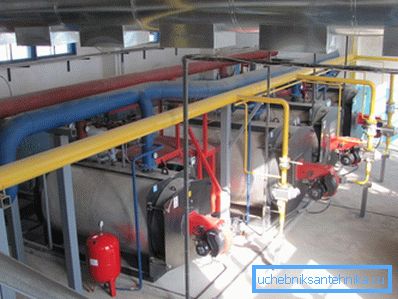

În fotografie - o sala moderna cazan, încălzire apartamente urbane

Instalații independente

În astfel de sisteme, încălzirea apei, care este apoi trimisă radiatoarelor, se face individual pentru fiecare apartament sau casă. În acest scop, este instalat cazanul propriu. Puteți alege singur, pe baza puterii și a tipului de combustibil utilizat.

Există următoarele soiuri:

  1. gaz. Cea mai comună opțiune. Se utilizează gaz natural, care este alimentat prin conducte de trunchi sau depozitat în butelii de gaz sau un suport pentru gaz. Sistemul de încălzire cu cazan pe gaz este unul dintre cele mai economice, dar numai specialiști certificați pot instala și întreține astfel de echipamente.
Cazan pe gaz pentru încălzire autonomă
  1. Combustibil solid. Opțiune excelentă și ieftină pentru case la care nu este adus sistemul principal de alimentare cu apă. Combustibilul utilizat este lemn, lignit, turbă și așa mai departe. Există chiar unități care operează pe biomasă. Cu ajutorul lor, puteți organiza încălzirea cea mai ecologică.
  2. Ulei de combustibil. Instalațiile de încălzire, care includ un cazan cu combustibil lichid, funcționează complet autonom și nu necesită intervenție periodică a omului pentru a încărca combustibil. Singurul dezavantaj este prețul ridicat al motorinei și nevoia de echipamente de depozitare spațioase pentru motorină.

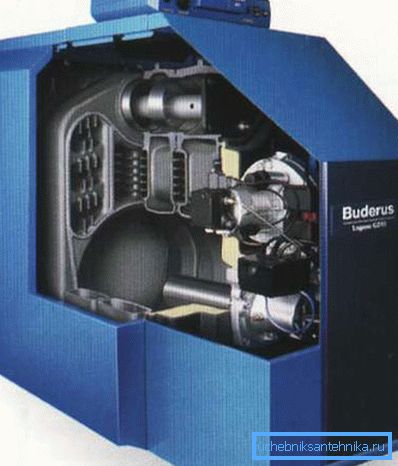

Boilerul pentru combustibil lichid nu necesită injecție periodică de combustibil în camera de ardere
  1. electric. Poate fi folosit și pentru încălzirea lichidului de răcire. Au proprietăți excelente ale consumatorilor și caracteristici tehnice. Dar combustibilul - electricitatea - este prea scump, deoarece sistemul de încălzire nu va fi economic.

Majoritatea unităților electrice sunt utilizate ca echipament suplimentar sau de rezervă.

Fiți atenți! Pentru case mai mari sau clădiri comerciale, poate fi instalat un circuit de încălzire bifilar, care include nu unul, ci doi cazane care servesc diferitele contururi ale rețelei climatice.

De asemenea, în prezent este în curs de elaborare a sistemelor climatice care utilizează surse alternative de energie. Cel mai promițător sistem de încălzire cu termosifon folosind lumina soarelui.

Cu toate acestea, dezvoltarea echipamentului se situează la un nivel care nu permite utilizarea acestor dispozitive ca fiind de bază. Energia generată de căldură nu este suficientă pentru a furniza căldură casei.

Elementul principal al sistemului termosifon

Modalități de instalare a țevilor

Având în vedere cazanul, puteți trece la alegerea configurației conductei. Aici ar trebui să apară dificultăți.

Există trei soiuri principale:

  1. O singură conductă În acest caz, de-a lungul perimetrului camerei, este pusă o conductă de trunchi în care sunt acționate bateriile. Schema de instalare a acestuia din urmă poate fi secvențială (curgerea lichidului de răcire prin fiecare element de încălzire, nu are altă cale) și paralel (apa curge prin conductă și intră în baterii prin intermediul canalelor de drenaj care merg la intrarea și ieșirea radiatorului).
Modalități de introducere a radiatoarelor în sistemul de încălzire cu o conductă
  1. Două conducte. Aici sunt amplasate două canale - una pentru alimentarea cu apă caldă, cealaltă pentru a returna lichidul de răcire la echipamentul de încălzire. Un sistem mai flexibil care vă permite să reglați cu precizie temperatura în încăperi și face posibilă repararea sau schimbarea radiatoarelor fără a opri funcționarea întregului sistem de încălzire.

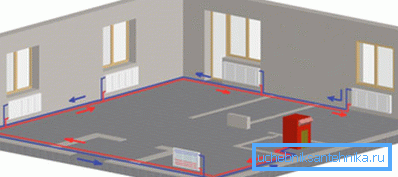

Schema de instalare a țevilor asociate cu două țevi

Schema cu două țevi are două soiuri:

  • Sistemul de încălzire de la sfârșitul anului - în acest caz, o pereche de linii se duce în ultima cameră, unde este conectată printr-un jumper;
  • sistem de încălzire asociat - rețeaua cu agent de răcire va trece toate încăperile și va reveni la cazan.

Cel de-al doilea tip este de preferat: vor fi necesare mai puține materiale pentru producția sa.

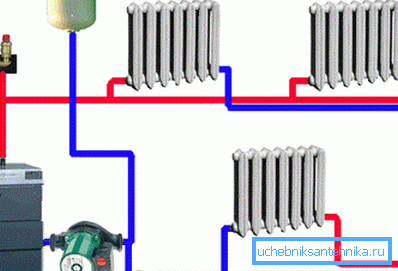

Configurația țevii cu două țevi
  1. colector. Răcirea este furnizată colectorului, care o distribuie separat fiecărei baterii. Cel mai flexibil sistem, dar instalarea necesită prea mulți bani.

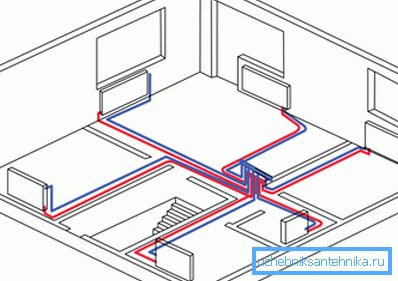

Diagrama conexiunii colectorului

Probleme cu încălzirea și soluțiile lor

Defalcări generale și întreținere de rutină

La fel ca și dvs. preferat Daewoo Nexia sau Toyota Prado, rețeaua de încălzire necesită întreținere periodică.

Pe lângă lucrările tehnice planificate, sistemul de încălzire poate eșua din motive neprevăzute:

  • rezervorul de expansiune sau așa-numita capacitate tampon este depresurizat sau ruginit;
  • șocul hidraulic care apare în sistemul de încălzire va distruge radiatoarele;
  • se formează o scurgere mare, care poate provoca aerisirea sau golirea completă a conductelor de încălzire;
  • ca urmare a impactului fizic extern, conducta sau radiatorul vor fi deteriorate și așa mai departe.
Consecințele ciocanului cu apă

Fiți atenți! Dacă defecțiunea a avut loc în cazanul de încălzire (în special gazul), în nici un caz nu trebuie să remediați-l singur. Chiar dacă controlorii sau termometrul au eșuat pur și simplu, etanșantul sa uscat sau au început să permită etanșările de gel pe duze, este necesar să se caute ajutorul profesioniștilor. Manualul de instrucțiuni al echipamentului de încălzire interzice în mod direct interferența neautorizată cu funcționarea dispozitivului.

Întreținerea autonomă a echipamentelor de gaze este interzisă

Pentru a evita problemele în timpul funcționării sistemului, este de dorit ca proiectarea sau reconstrucția, precum și punerea în funcțiune, să fie efectuate de o echipă specială de instalatori. La sfârșitul lucrărilor, vor elabora un act de acceptare și un control al sistemului, pe care va trebui să-l semnați, vă va furniza un desen și un pașaport al rețelei climatice și veți oferi, de asemenea, o garanție asupra muncii efectuate.

În cazul unui accident, dacă inundați vecinii și un examen dovedește că eșecul a avut loc din cauza erorilor de instalare, compania-contractor va compensa daunele. Motivul pentru depunerea unui proces în fața instanței va fi documentele menționate mai sus.

Instalarea independentă este, de asemenea, de dorit să se desfășoare sub controlul unui specialist cu experiență, care a fost deja implicat în încălzire. În plus, nu aveți nevoie să economisiți bani pentru achiziționarea de materiale, luați numai conducte de înaltă calitate.

De exemplu, piese bine dovedite vândute sub marca Rehau. Deși prețul lor este destul de ridicat, este o alegere excelentă care nu te va face dezamăgit.

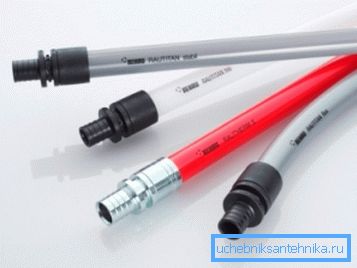

Marci de tevi Rehau

Întreținerea de rutină a sistemelor de încălzire poate fi efectuată independent. Cele mai frecvente probleme și soluții sunt prezentate în tabelul de mai jos.

Problema decizie
Reîncălziți sistemul de încălzire O asemenea neplăcere este rară în exploatarea rețelelor climatice. Reîncălzirea poate apărea în apartamente situate în apropierea surselor centralizate de căldură și numai dacă au fost încălcate regulile de instalare a bateriilor. Atunci când duzele sunt conectate printr-un bypass de lucru, puteți înceta să vă gândiți la eventuala reîncălzire. În ceea ce privește sistemele autonome, aici temperatura este controlată de dvs. personal folosind cazane electronice.
Prevenirea ciocanului cu apă Acest termen se referă la o creștere accentuată a presiunii agentului de răcire în sistem, ceea ce poate duce la defecțiuni ale țevilor, fitingurilor și, cel mai adesea, la radiatoarele de încălzire. În cazul unui sistem autonom, este necesar să umpleți lent lichidul de răcire în țevi, iar în sistemul centralizat, echipați prizele bateriei cu supape termice, care trebuie înșurubate atunci când sistemul este pornit și eliberat încet, astfel încât apa să umple bateria cu un curent mic.
Sistemul de alimentare Dacă sistemul de încălzire închis este echipat cu un rezervor de expansiune cu deschidere deschisă, este necesar să se monitorizeze constant nivelul suportului de căldură din acesta. Lichidul are tendința de a se evapora, astfel încât volumul de apă care circulă prin țevi scade. Este necesar să se recupereze periodic pierderile. Pentru a face acest lucru, nu este necesar să urcați în pod, lipsa lichidului de răcire poate fi determinată de manometrul instalat pe tabloul de bord al cazanului.
Rețeaua de climatizare În procesul de lucru în interiorul radiatoarelor (în special din fontă) se formează depozite minerale, care trebuie eliminate. Luați în considerare modul de spălare a sistemului de încălzire: pentru aceasta există mijloace chimice și mecanice. Puteți fie să vărsați o soluție specială în sistem, fie să demontați elementele de încălzire și să le curățați cu pistoale hidraulice sau pneumatice speciale. Pentru a proteja sistemul de încălzire centralizat de gunoi cu resturi, este recomandabil să instalați o fantă pentru conducta de alimentare.
O modalitate de a curăța radiatoarele

Sfat! Mulți proprietari de rețele autonome cer ceea ce să completeze rețeaua de încălzire. De cele mai multe ori apa acționează ca agent de transport de căldură, mai puțin frecvent - antigel. Dacă doriți să salvați, utilizați apă.

Cu toate acestea, înainte de aceasta este de dorit să se înmoaie cu ajutorul unor echipamente sau soluții speciale. Acest lucru va ajuta la evitarea formării scării pe conducte și la creșterea timpului dintre spălarea sistemului.

Sistem de depresurizare

Cea mai mare cantitate de probleme în timpul funcționării rețelelor de încălzire este cauzată de încălcarea etanșeității țevilor, fitingurilor, robinetelor, radiatoarelor și a altor echipamente. Punctul de față nu este atât de mult în depanare, ci în modul de a găsi o scurgere.

Dacă tevile sunt așezate deschis, trebuie doar să vă armonizați cu o lanternă și să efectuați un audit. Dar ce să facem dacă fluxul și fluxul de întoarcere sunt deghizați sub o șapă și, deasupra ei, sunt așezate și dale de marmură, pe care au fost cheltuite bani imense?

Aici puteți oferi doar o singură sfat - trebuie să vă protejați împotriva scurgerilor chiar și la etapa de instalare. Pentru aceasta, se recomandă utilizarea unor conducte speciale (metal-plastic sau din polietilenă reticulată) și asigurați-vă că niciun compus nu este umplut cu beton.

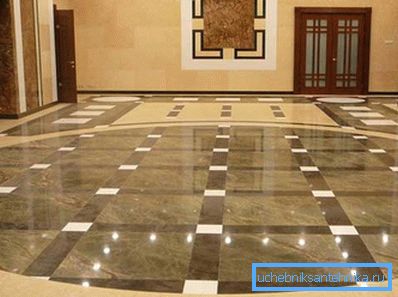

Va fi foarte enervant dacă există o scurgere în țevi așezate sub acest podea

concluzie

Curățarea și alimentarea periodică a sistemului de încălzire, eliminarea scurgerilor și întreținerea cazanului vă vor permite să creșteți semnificativ durata de viață a rețelei climatice a casei dumneavoastră. În detaliu, cu ordinea de funcționare a rețelelor de inginerie ale unei clădiri rezidențiale, puteți învăța de la videoclipul din acest material.
