Sistemul de conducte pentru cazanul de încălzire: elemente

Care sunt elementele necesare ar trebui să includă legătura de încălzire a cazanului? Ce asigură siguranța funcționării sistemului? Cum se organizează încălzire la temperaturi joase? În materialul nostru vom încerca să răspundem la aceste întrebări.

Articolele necesare

Lista echipamentelor este determinată de tipul de sistem de încălzire.

Tipul de circulație

Circulația forțată implică prezența unei pompe de circulație pentru sistemul de încălzire la domiciliu.

Este finalizat:

1. sump, instalat în fața lichidului de răcire al pompei;
2. O pereche de supape de închidere, permițând curățarea jgheabului sau demontarea pompei cu pierderi minime de lichid de răcire.

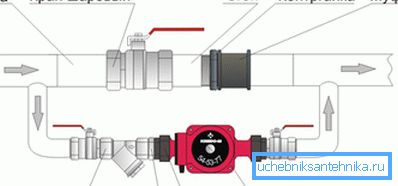

Dacă sistemul funcționează alternativ cu circulație forțată și naturală, ar trebui să existe o bypass cu inserții între inserțiile de filetare cu o secțiune transversală egală cu secțiunea transversală de umplere. Este echipat cu o supapă cu bilă sau cu o supapă care împiedică curgerea inversă a apei prin bypass în timpul funcționării pompei.

Sisteme deschise și închise

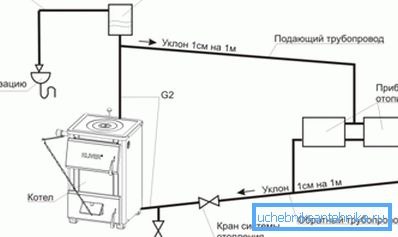

Un sistem de încălzire deschis comunică cu atmosfera printr-un rezervor de expansiune pentru încălzire deschis.

Combină mai multe funcții:

• Compensează o creștere a volumului de lichid de răcire atunci când este încălzită.
• Serveste pentru indepartarea aerului fortat in el.
• Permite adăugarea de apă în locul sistemului care sa evaporat sau fiert în timpul lucrului.

Notă: un rezervor deschis este întotdeauna montat în partea superioară a conturului. Umplerea trebuie să aibă o pantă constantă din rezervor, care va asigura curentul natural al agentului de răcire de răcire și va permite forțarea aerului în sus.

În plus, schema de cazane combinate cu combustibil solid în sistemele cu circulație naturală include un colector de accelerare - o secțiune verticală de îmbuteliere care leagă boilerul cu un rezervor de expansiune.

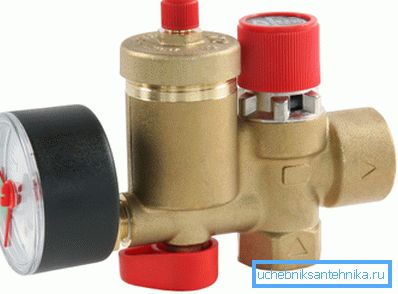

Într-un sistem închis, funcțiile efectuate de rezervorul de expansiune deschis sunt atribuite mai multor dispozitive.

Când instalați sistemul cu propriile mâini, este util să cunoașteți câteva subtilități.

• Rezervorul de expansiune poate fi montat în orice punct al circuitului; cu toate acestea, este mai bine să alegeți un loc în care curgerea lichidului de răcire să conțină un minim de turbulențe. De exemplu, în fața pompei, aproximativ 10 diametre de umplere din ea.
• Se recomandă instalarea duzei rezervorului în sus. Care este motivul instrucțiunii? Deoarece în acest caz nu este garantat aer în rezervor de pe cealaltă parte a membranei în care ar trebui să fie agentul de răcire.
• Volumul rezervorului este egal cu aproximativ 10% din volumul total al lichidului de răcire din sistem. Cea mai simplă modalitate de estimare a cantității sale este umplerea circuitului cu apă și golirea acestuia în orice vas de măsurare.
• Dacă există mai multe rezervoare de membrană în sistem, volumul acestora este rezumat.
• Funcționarea continuă a supapei de siguranță în timpul funcționării indică faptul că rezervorul de expansiune este prea mic.
• Indiferent de prezența ventilului de aer, punctele superioare ale sistemului de încălzire (prizele superioare ale radiatorului, jumperii între ele etc.) sunt completate cu aerisire. În rolul lor pot acționa ca robinete Mayevsky, precum și supape obișnuite sau robinete de apă.

În afara și în interiorul cazanului

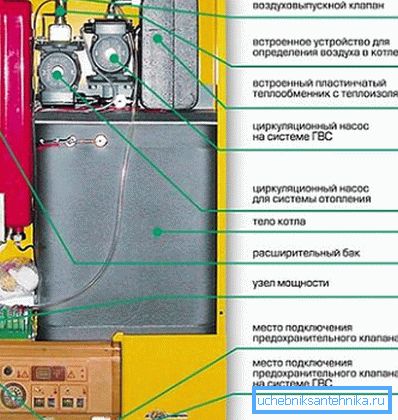

Adesea, schemele de conducte de încălzire pot diferi semnificativ de cele descrise mai sus. De fapt, multe dispozitive de încălzire sunt echipate cu pompe de circulație proprii, cu un grup de siguranță și adesea cu un rezervor de expansiune.

Cu această configurație, schema tubului cazanului pentru încălzire pe perete cuprinde, în esență, numai câteva ventile care o taie, deversează în sistemul de canalizare și un jumper cu sistemul de apă rece pentru umplerea circuitului.

Elemente suplimentare

Ce altceva pot fi incluse în legarea boilerului?

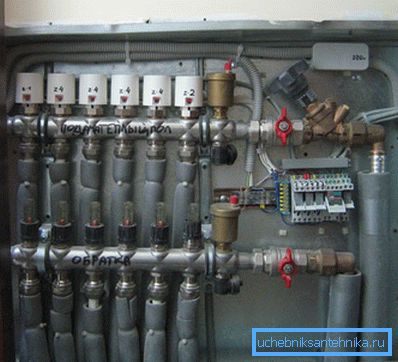

colector

Un distribuitor sau pieptene este un dispozitiv simplu pentru conectarea paralelă a mai multor dispozitive de încălzire sau circuite independente. Colectoarele sunt montate pe conductele de alimentare și retur. Fiecare pereche de robinete este prevăzută cu o supapă de închidere și cu o clapetă pentru reglare.

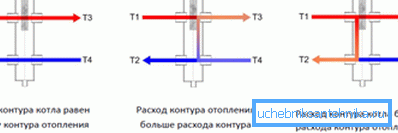

Hydro Arrow

Este un tip de rezervor și este fundamental diferit de acesta doar în volum intern semnificativ. Acul hidraulic este conectat la ambele linii de alimentare și de retur.

Separarea debitelor în volumul total permite redistribuirea lichidului de răcire între debitul și debitul de retur; mai mult: prin ramificații suplimentare este posibilă selectarea apei cu temperaturi intermediare între ambele fire.

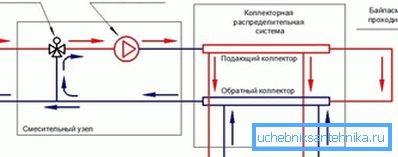

Supapă cu trei căi

Acesta este un teu cu o supapă controlată, care funcționează pe principiul fie: fie vă permite să deschideți fluxul de lichid de răcire din conducta directă, reducând debitul de apă din retur și invers. Pentru ce se utilizează? Mai întâi de toate - pentru organizarea contururilor la temperaturi scăzute.

Faptul este că, pentru un cazan cu combustibil solid, temperatura țevii de retur sub 50 ° C este extrem de nedorită: prețul răcirii excesive a schimbătorului de căldură este formarea condensului pe acesta, reducând în mod drastic durata sa de funcționare. Atunci când funcționează în mod normal, cu temperaturi de alimentare și retur de 75/55 C, este creat un circuit cu o pompă de circulație separată pentru a alimenta podeaua încălzită.

Unele din apa de retur din acest circuit este reciclată; în același timp, supapa cu trei căi mai multă apă caldă din cazan în funcție de temperatura suportului de căldură. De regulă, o astfel de schemă de legare a unui cazan de încălzire cu combustibil solid include un cap termostatic, care este responsabil de controlul temperaturii.

Acumulator de căldură

Sub acest nume se ascunde un rezervor de apă izolat termic cu un volum considerabil. Vă permite să stocați o cantitate mare de energie termică și să o dați treptat aparatelor de încălzire.

Acumulatorul de căldură este util pentru stabilizarea temperaturii radiatoarelor atunci când se utilizează cazane cu combustibil solid; adesea include și tubulatura unui cazan de încălzire electrică, care funcționează exclusiv pe timpul nopții, atunci când se aplică un tarif mai ieftin de energie electrică.

concluzie

Sperăm că informațiile oferite cititorului îl vor ajuta în proiectarea și construcția propriului sistem de încălzire. Ca întotdeauna, videoclipul atașat conține materiale tematice suplimentare. Mult noroc!
