Sistemul de încălzire al unei case private: cum să alegeți

Puteți încălzi clădirea în moduri diferite și folosind diferite surse de energie, dar sistemul de încălzire într-o casă privată, care este gândită la cel mai mic detaliu, va fi întotdeauna cea mai bună opțiune.

Dacă vorbim de sistem, atunci, de regulă, există trei tipuri principale ale acestuia:

1. circuit de radiator;
2. podea caldă;
3. film infraroșu.

Deși este posibilă a patra metodă, este o combinație de două sau chiar trei tipuri. Vă vom spune principalele nuanțe ale unor astfel de dispozitive, luați în considerare încălzirea cazanelor și afișarea unui clip video pe această temă.

cazane

gaz

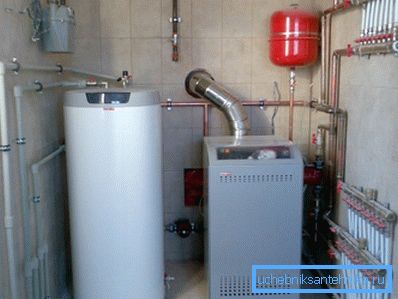

• Cel mai adesea, sistemele de încălzire pentru o locuință privată operează cu ajutorul cazanelor tradiționale cu gaz (convecție), cu ajutorul cărora furnizează de obicei circuitul radiatorului sau o variantă combinată - radiatoare plus o podea încălzită. Cazanele funcționează în conformitate cu schema pe care o vedeți în imaginea superioară - gazul este alimentat printr-o conductă la arzătorul situat în camera de combustibil și care, la rândul său, încălzește schimbătorul de căldură, de unde se răspândește lichidul de răcire în jurul întregului circuit. Aerul fierbinte, împreună cu produsele de ardere sunt evacuate pe stradă prin coșul de fum.
• Temperatura optimă pentru un astfel de dispozitiv, instrucțiunea recomandă menținerea în intervalul de 60-80 ° C - astfel puteți economisi cea mai mare durată de viață a schimbătorului de căldură. Problema este că există un punct de formare a condensului - 55-57 ° C, dar condensul se dovedește a fi acid, de la produsele de combustie gazoasă, deci pereții schimbătorului de căldură încep să se prăbușească. Acesta este cel mai comun sistem de alimentare cu apă și încălzire într-o casă privată.

• În cazurile în care casa are un sistem de încălzire prin pardoseală, este mai bine să se utilizeze cazane de gaz condensate, denumite și temperaturi scăzute, pentru ao încălzi.. Modul optim de operare al acestor dispozitive este în intervalul de 30-50? sau 30-60 ?, deși formatul de lucru ajunge la 100-110 ?, adică, acestea pot fi utilizate nu numai pentru temperaturi scăzute, dar și pentru temperaturi ridicate. Este de remarcat faptul că eficiența diferitelor modele atinge 109-111% și, deși prețul lor este mai mare decât cel al convecției, astfel de unități se plătesc cu dobândă în timp.
• Principiul de funcționare aici este fundamental diferit de cazanele tradiționale, deși arzătorul de gaz încă încălzește schimbătorul de căldură, dar căldura secundară nu este deviată în exterior, ci este utilizată și pentru încălzire.! Aici, condensul acid este evacuat printr-o conductă specială prin filtre, care cade în procesul de formare. Este momentul de conservare a căldurii secundare care face posibilă obținerea unui astfel de coeficient ridicat, uniform, la prima vedere, imposibil.

Combustibil lichid

• În cazurile în care în sat nu există gazoduct, sistemele de încălzire pentru case particulare pot funcționa din cazane de combustibil lichid, în cazul în care solariul este cel mai adesea folosit ca sursă de energie.. Corpul unei astfel de unități este, de obicei, fabricat din fontă și este o opțiune de podea, deși există oțel care poate fi montat pe perete, dar, în ciuda stratului puternic de izolare termică, modelele montate nu se bucură de succes.
• Atât în ​​motoarele diesel, cât și în unitățile de gaze, flacăra din arzător încălzește de asemenea schimbătorul de căldură, care este realizat din oțel rezistent la căldură, dar mai des de fontă - datorită pereților groși, durata de viață a dispozitivului crește semnificativ. Arzătoarele pentru încălzirea cu ardere electrică pot fi monofazate, în două trepte și modulate - aceasta este principala diferență între cazane. Dacă într-o singură etapă este posibil un singur mod de combustie și în două etape sunt posibile două moduri, atunci dispozitivul modulat vă permite să setați puterea de încălzire la discreția dumneavoastră.

Combustibil solid

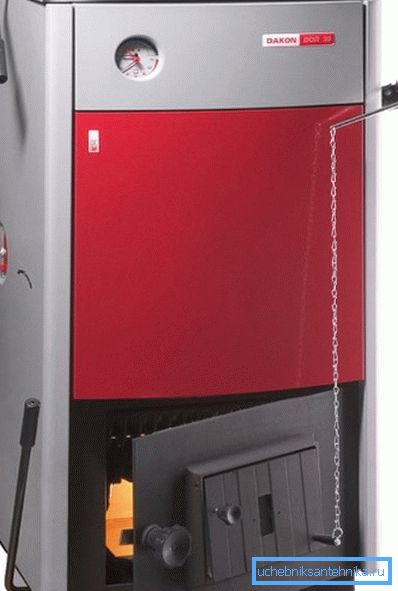

• De asemenea, sistemele de încălzire ale caselor particulare pot fi alimentate de cazanele tradiționale cu combustibil solid, principiul căruia funcționează foarte asemănător cu soba de gătit obișnuită, iar lemn și cărbune și lemne de foc (brichete, pelete etc.) sunt utilizate ca suporturi de energie.. Schimbătoarele de căldură pentru astfel de unități sunt realizate fie din oțel rezistent la căldură, fie din fontă, deși cea de-a doua opțiune este cea mai preferată - datorită pereților groși, durata de viață crește. Eficiența cazanului este crescută în mod semnificativ datorită diferitelor supape care reglează alimentarea cu aer a cuptorului și a canalelor de împingere.

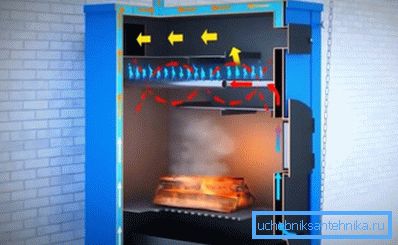

• Și aici este un alt tip de unitate care funcționează pe combustibil solid - acestea sunt cazanele de generare a gazelor sau de piroliză, unde combustibilul arde aproape fără reziduuri, dar există două camere - combustia principală și postburnare. Principiul muncii lor este după cum urmează: cărbunele sau lemnele de foc se inflamă în focarul principal, după care oxigenul este blocat parțial acolo, ceea ce contribuie la procesul de piroliză (descompunere termică) - acesta este însoțit de fum abundent. Fumul intră în camera postcombustică, unde este de asemenea furnizat aer cald din prima cameră și aceste produse arse ale arderii termice arse până la capăt.
• Cazanele generatoare de gaz sunt foarte convenabile pentru uz casnic - instalarea acestora vă permite să marcați după 4, 6, 8 sau 12 ore, iar în unele modele acest proces este permis după două sau chiar trei zile! Gama de combustibil stabilit depinde nu numai de designul cazanului, ci și de combustibilul propriu-zis, de exemplu, modelele care lucrează pe cărbune au cea mai mare rază de acțiune (până la trei zile). Eficiența acestor dispozitive atinge 85%, iar evacuarea fumului este minimă - puteți în siguranță să vă imbracați hainele pe stradă fără teamă pentru curățenia lor.

electricitate

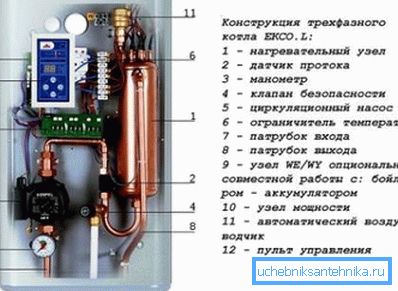

• Principalul avantaj al oricărui cazan electric asupra tipurilor alternative ale unităților menționate mai sus este absența unui coș care trebuie adus în afară - pur și simplu nu este necesar aici, deoarece nu există produse de descompunere termică. Astfel de dispozitive pot funcționa (în funcție de putere) din rețeaua AC 220 / 380V 50Hz, deși încălzitoarele monofazate sunt de obicei utilizate în scopuri casnice.
• Modul optim de operare oferit de producător este în principal în intervalul 60-80 ° C, deși maximul este permis la 85 ° C, iar la 90 ° C se activează deconectarea automată a încălzitoarelor electrice. Cea mai mare eficiență a acestor încălzitoare este de 93% (mai ridicată doar pentru cazanele de condensare), iar de la 220V puteți alege modele cu o capacitate de până la 9 kW - acest lucru este suficient pentru încălzire 90m² spațiu de locuit.

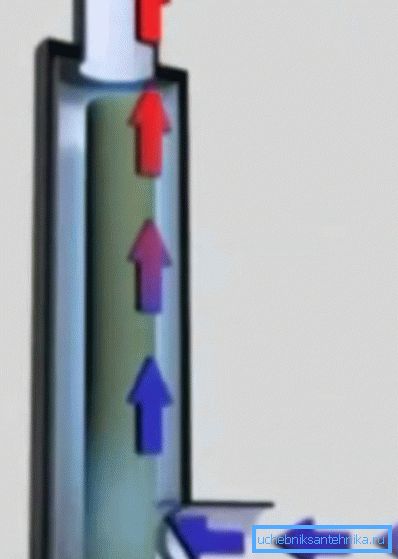

• Toată lumea știe că frecvența curentului din rețelele noastre este de 50 Hz, iar funcționarea cazanului cu electrod depinde direct de acest lucru. Răcitorul trece prin corpul său și electrozii înșiși sunt imersați într-un lichid. Și în acest caz, când este aplicată energia, are loc procesul de ionizare. Având în vedere că electrozii își schimbă polaritatea de 50 ori pe secundă, ionii schimbă de asemenea direcția mișcării cu aceeași frecvență, ceea ce determină încălzirea lichidului.
• Aceste cazane pot funcționa la AC 220 / 380V 50Hz pe apă distilată sau la temperatură scăzută, care nu îngheață la -40 ° C, precum și pe lichide cu punct de fierbere mai mic de 100 ° C și sunt certificate de producător.

Notă. Există, de asemenea, cazane universale care combină două sau trei tipuri de combustibil, de exemplu electricitate și gaz, gaz și motorină, energie solară, gaz și electricitate. Dar aceste unități nu sunt deosebit de populare, deoarece nu oferă întoarcerea completă în niciunul dintre moduri.

Sisteme de încălzire

capacitate

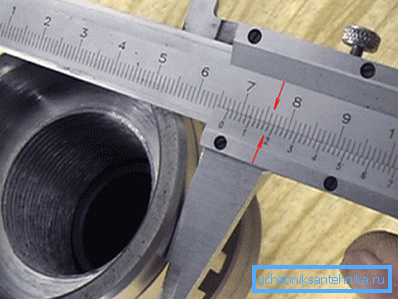

Pentru instalarea corectă a sistemului de încălzire al unei case private cu propriile mâini, trebuie să calculați cu exactitate capacitatea conductelor, în raport cu diametrul acestora, pentru a asigura o încălzire suficientă a încăperii. Pentru astfel de calcule, puteți folosi formula D = v354 * (0,86 * Q /? T) / V, unde D este diametrul, Q este sarcina în kW pe zona de încercare; T este diferența de temperatură pe tubulatura de alimentare și retur; lichide în m / s.

Dar puteți utiliza și tabelul de mai jos.

Raportul proporțional între debitul și diametrul conductei

Notă. Puterea cazanului pentru sistemul dvs. poate fi determinată dacă cunoașteți dimensiunea casei dvs. Cu plafoane de până la 260 cm, se ține seama de cadastru, iar în încăperi mai mari, cubatura casei este deja necesară. Astfel de indicatori se găsesc de obicei în documentația de însoțire a cazanului.

Circuite de încălzire

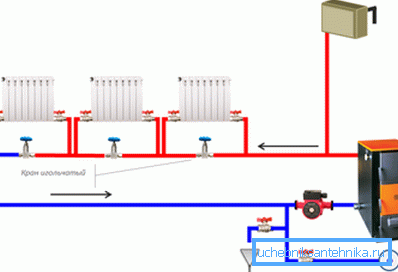

Pentru început, să vedem cum se face sistemul de încălzire a radiatorului într-o casă privată cu propriile mâini, deoarece poate avea una sau două circuite (cu o conductă, cu două țevi). Dacă o singură țeavă principală este așezată de la unitatea de încălzire care este îndoită înapoi la alimentarea și returul lichidului, atunci într-o clădire cu o suprafață mare o astfel de schemă nu ar fi complet eficace.

Problema este că fiecare baterie, care primește lichid de răcire de la conducta principală, o readuce și acolo, deci, cu fiecare radiator succesiv, apa din sistem se va răci din ce în ce mai mult.

Chiar dacă instalați supape de închidere (robinete) între conexiunile de alimentare și retur, așa cum se arată în imaginea superioară, aceasta va fi benefică numai pentru această baterie, iar în următoarea apă va fi și mai rece. Astfel de sisteme sunt eficiente când nu sunt conectate mai mult de 3-5 dispozitive în circuit, deci în case mari este mai bine să le refuzați cu totul.

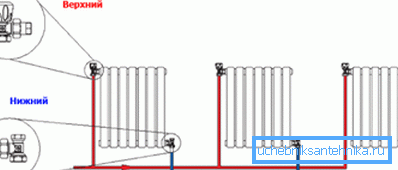

Cel mai profitabil și convenabil sistem de încălzire cu două conducte într-o casă privată, adică pentru alimentarea și returul agentului de răcire de la boiler la cazan, sunt diferite conducte de încălzire, așa cum se poate vedea din desenul superior. Conectarea bateriilor la autostrada aici se poate face în diferite moduri - de jos, de sus și în diagonală.

Temperatura apei din conducta de alimentare într-un sistem cu două circuite este practic neschimbată pe toată lungimea sa, deoarece nu există nici un flux de lichid răcit, prin urmare încălzirea tuturor radiatoarelor de la început până la sfârșitul sistemului va fi aceeași.

Aici este foarte important să se calculeze corect diametrul țevilor, deoarece pe măsură ce crește, crește volumul lichidului și, odată cu acesta, costurile de energie ale cazanului cresc.

În sectorul privat, țevile cu o secțiune transversală de 25-40 mm sunt de obicei folosite pentru șanțuri și 20 mm pentru radiatoare.

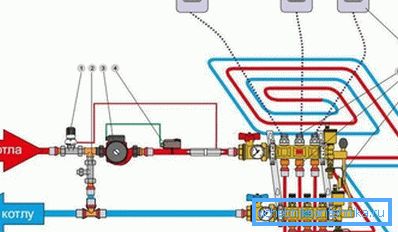

1. Robinet de control cu ​​senzor de temperatură;
2. Vană de echilibrare;
3. Pompă de circulație;
4. Termostat de siguranță (factură);
5. Supape de distribuție electrice;
6. colector;
7. Bypass (necesar în cazanele cu temperatură ridicată);
8. Termostat de cameră.

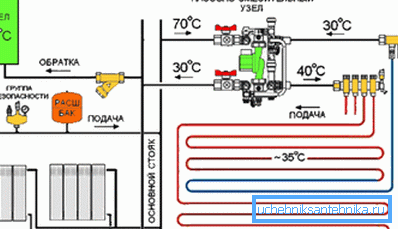

În cazul combinării radiatoarelor cu o podea caldă, va trebui să furnizați lichid de răcire cu temperaturi diferite - la baterii în intervalul 60-80 ° C și la conturul podelei - 30-50 ° C.

Pentru a realiza această separare, veți avea nevoie de o unitate de amestecare a pompelor, care de obicei constă dintr-un by-pass. Se taie o supapă cu trei căi pentru a regla debitul cald. Atunci când lichidul din conducta unei podele calde atinge temperatura dorită, supapa din conducta de alimentare nu o direcționează spre podeaua încălzită, ci o aruncă pur și simplu în conducta de retur până când termostatul emite o comandă pentru a încălzi circuitul.

concluzie

Unii utilizatori sunt interesați de modul de spălare a sistemului de încălzire într-o casă privată, dar acesta este un subiect destul de vast, care ar trebui evidențiat într-un articol separat. Spunem doar că acest lucru se face mai întâi cu apă rece și apoi cu apă caldă, cu adăugarea de înălbitor și un compresor. Circuitul este deconectat de la cazan prin intermediul supapelor de oprire (robinete).
