Sistemul de încălzire al unui bloc de locuințe: dispozitivul

Cea mai simplă rețea de climă a unei case particulare constă dintr-un cazan de încălzire, radiatoare și țevi care leagă aceste elemente într-un inel închis prin care circulă lichidul de răcire. Cu toate acestea, sistemele de încălzire ale clădirilor înalte sunt aranjate într-un mod complet diferit, care trebuie luate în considerare atunci când se repară sau se modernizează componenta sa situată într-un apartament. În caz contrar, problemele cu vecinii și birourile de locuințe nu vor fi evitate.

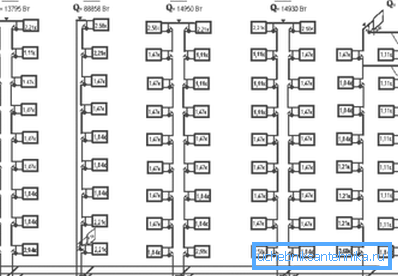

Schema de aranjare a încălzirii cu un flux central de lichid de răcire

Nodul de distribuție al locuinței

Sistemul de încălzire într-un bloc începe cu un ventil de închidere, care este montat pe conducta de legătură a conductelor din subsol cu ​​intrarea și ieșirea din conductele de încălzire (manual, fixe SNIP 41-01-2003).

Fiți atenți! Acest moment este foarte important pentru lucrătorii din domeniul locuințelor și serviciilor comunale și pentru organizația care furnizează căldură. Prin această supapă puterile sunt împărțite: organizația care furnizează servicii de încălzire este responsabilă pentru siguranța și operabilitatea comunicațiilor externe, departamentul de locuințe sau condominiumul ar trebui să fie preocupat de sănătatea internă.

După robinet, există o varietate de echipamente necesare circulației lichidului de răcire și a apei calde prin apartamente situate pe toate etajele casei. Lista și descrierea acesteia sunt prezentate în tabel.

Sistemul de încălzire al unui bloc de apartament este reglat prin schimbarea diametrului duzei ascensorului de încălzire. Prin închiderea și deschiderea ventilului corespunzător, lucrătorul pentru carcasă și utilitare accelerează sau încetinește circulația lichidului de răcire în sistemul de încălzire, schimbând astfel temperatura în radiatoare.

Conducte de alimentare și de evacuare

Urmatorul element important al sistemului de incalzire al cladirilor de apartamente este cel care alimenteaza apa la fiecare etaj al casei si evacueaza lichidul de racire racit care curge prin bateriile instalate in locuinte.

Există două scheme principale:

1. Călătorul de căldură este alimentat printr-o singură țeavă și este îndepărtat printr-o altă conductă. Aceste ascensoare principale, amplasate la capete diferite ale casei, pe fiecare etaj sunt interconectate prin joncțiuni prin care curge fluidul, trecând de-a lungul drumului în toate bateriile. Astfel se organizează sistemul de încălzire al unei case vechi cu mai multe etaje, cu mai multe etaje.

O astfel de schemă a fost ulterior abandonată, deoarece face dificilă descărcarea completă a lichidului de răcire. La aerisirea conductelor sau a radiatoarelor într-un anumit apartament, este foarte dificil să scoateți toată apa din secțiunile orizontale ale conductelor.

1. Apa curge printr-o conductă verticală în pod, apoi coboară, curgând de la baterie la baterie, de la ultimul etaj până la fund..

Fiți atenți! Ambele sisteme de distribuție a apei au un dezavantaj major - jumperul situat la mansardă sau la podeaua tehnică. Este necesară evacuarea aerului prin supapa de aer, dar duce la o pierdere de căldură destul de semnificativă, ceea ce reduce eficiența sistemului climatic în ansamblu.

Având în vedere că nivelurile tehnice ale clădirilor de apartamente (mansarde și subsoluri) nu sunt încălzite, există un pericol de înghețare a lichidului de răcire în cazul unui accident de încălzire.

Pentru a evita acest lucru, sunt oferite următoarele caracteristici de proiectare a șanțurilor de încălzire:

1. Panta jumperilor orizontale. Dacă scăderea înălțimii conductelor furnizate de SNiP este respectată în mod corespunzător, în timpul coborârii agentului de răcire, tot lichidul din țevile acestuia dispare și formarea de gheață capabilă să rupă conductele și radiatoarele este complet exclusă.
2. Pardoseli tehnice de încălzire. Deși radiatoarele de încălzire în mansardă și în subsol nu sunt prevăzute, conductele în sine, în ciuda vatei de sticlă sau a fibrelor minerale care le acoperă, încălzesc încă aerul, astfel încât lichidul de răcire nu se răcește imediat după oprirea de încălzire de urgență.
3. Inerție mare. Suprafețele superioare și inferioare ale șanțurilor sunt tuburi cu diametru foarte mari (mai mult de 50 mm). Răcirea lor după întreruperea căldurii nu are loc imediat. Din acest motiv, apa din ele nu are timp să înghețe.

În general, schema utilizată în prezent cu distribuția superioară a agentului de răcire este destul de eficientă, deși are unele caracteristici de funcționare:

1. Pornirea sistemului de încălzire este cât mai simplă posibil. Este suficient să deschideți armătura de închidere care blochează accesul apei și ventilului de aer în pod. După umplerea conductelor cu apă, acestea din urmă sunt blocate pentru a evita pierderea lichidului de răcire. La acest eveniment, lansarea rețelei climatice se încheie.
2. Dimpotrivă, oprirea încălzirii și descărcării de urgență a lichidului de răcire este dificilă. Mai întâi trebuie să găsiți conducta dorită la ultimul etaj, să opriți supapele de acolo și apoi să deschideți supapa din partea inferioară a coloanei.
3. Cu distribuția verticală, distribuția căldurii este inegală (deși prețul serviciilor de încălzire este același). Faptul este că apartamentele superioare primesc un transportator de căldură mai călduros, care încălzește mai bine apartamentul. Pentru a compensa acest lucru, în apartamentele de mai jos trebuie să instalați radiatoare de încălzire cu un număr mare de secțiuni.

Schimbătoare de căldură în apartamente

Dacă nu ați înlocuit dispozitivele de încălzire într-un apartament în oraș cu propriile mâini, atunci este încălzit de unul din cele două dispozitive:

1. Bateria fontă. Are un transfer mic de caldura, o inertie semnificativa, o greutate imensa si nu orice aspect estetic. Pe de altă parte, acest dispozitiv poate fi utilizat cu un suport de căldură de orice calitate. Fonta nu este practic susceptibilă la coroziune și poate dura mai mult de 50 de ani cu curățarea periodică a depozitelor interne.

1. Tub de oțel cu plăci schimbător de căldură. Acest dispozitiv de încălzire a fost instalat în legătură cu economiile în construcția de case și nu deține apă.

Acum, cea mai bună opțiune pentru un sistem de încălzire cu o sursă centrală de lichid de răcire este considerat drept radiatoare de încălzire bimetalice.

Aceste dispozitive constau în:

• cadru metalic prin care curge lichidul de răcire;
• schimbător de căldură din aluminiu, purtat pe cadru - crește transferul de căldură și conferă bateriei un aspect atractiv.

Țevile durabile din oțel previne coroziunea (spre deosebire de radiatoarele din aluminiu) și conferă rezistență radiatorului, protejând șocurile hidraulice și pneumatice, care nu sunt neobișnuite pentru sistemele centralizate de încălzire.

Un alt punct pozitiv în utilizarea unui dispozitiv bimetalic este puterea mare. Acest lucru face posibilă utilizarea mai multor secțiuni.

Singurul dezavantaj este costul ridicat. Unitățile de încălzire descrise sunt printre cele mai costisitoare dintre toate echipamentele de încălzire existente.

Fiți atenți! Dacă există vane de reglare pe țevile de admisie ale bateriilor dvs. - robinete, termostate, drosseli și așa mai departe - trebuie să echipați bypass-ul (jumperul dintre intrarea și ieșirea bateriei). În caz contrar, termostatul va controla volumul de lichid de răcire nu numai în baterie, ci și în toate apartamentele situate mai jos, ceea ce este puțin probabil să fie plăcut vecinilor.

Caracteristicile sistemelor de apă caldă

Organizația implicată în încălzirea clădirilor de apartamente, cunoaște și furnizează consumatorilor apă caldă.

Ca și sistemul climatic, această rețea de inginerie are câteva caracteristici distinctive:

1. Încălzirea apei calde și a agentului de răcire în timpul perioadei de încălzire este centralizată. Cel mai adesea, aceeași conductă este utilizată pentru a furniza ambele lichide. Pentru separarea debitului se utilizează supape, amplasate în subsol.

1. Sistemul de apă caldă poate avea una sau două țevi. Cea mai recentă schemă este mai preferată, deoarece vă permite să evitați consumul excesiv de apă care apare într-un sistem cu o singură conductă când ventilul este deschis (fiecare consumator așteaptă până când apa răcită este drenată și apa caldă începe să curgă).
2. Deseori radiatoarele instalate în baie și utilizate pentru uscarea prosoapelor sunt conectate la conducta de apă caldă. Aceasta nu este o schemă foarte bună, deoarece șina încălzită pentru prosoape rămâne fierbinte în timpul verii, făcându-i inconfortabil să rămână în baie.

Sfat! Pentru a rezolva această problemă este simplă. În timpul reparațiilor sau în cazul înlocuirii echipamentelor de încălzire într-un apartament, supapele de închidere trebuie așezate pe fitingurile de admisie și evacuare. Nu uitați să echipați ocolirea.

1. Datorită faptului că apa caldă este alimentată prin țevile de încălzire, este adesea oprită în timpul verii. Este necesar să se efectueze lucrări de întreținere a echipamentelor principale ale rețelelor de încălzire.

concluzie

Sistemul de încălzire al clădirilor de apartamente cu flux de răcire centralizat este fundamental diferit de rețelele individuale de climă. Intervenția și modernizarea necalificate nu pot doar să agraveze calitatea încălzirii la vecini, ci și să conducă la obstrucționarea completă a conductelor.

Prin urmare, atunci când efectuați orice lucrare, este necesar să respectați cu strictețe regulile prescrise sau să folosiți serviciile unor specialiști calificați. Puteți afla mai multe despre rețelele de inginerie ale clădirilor înalte din videoclipul postat în acest articol.
