Sistemul de încălzire colector - alegerea perfectă pentru o

Chiar și în faza de planificare a sistemului de încălzire este necesar să se facă o alegere între câteva metode complet diferite de furnizare a lichidului de răcire la radiatoarele de încălzire. În cazul în care bugetul nu este un punct slab, sistemul colector ar fi o opțiune ideală, iar în ceea ce privește parametrii, cum ar fi ușurința de utilizare și durabilitatea, acesta este superior analogilor.

Compararea colectorului și a altor tipuri de cabluri

Puteți alege una dintre cele 3 moduri comune de distribuire a țevilor:

• încălzire cu o singură conductă - ideală pentru încălzirea unei case particulare mici. În acest caz, toate radiatoarele sunt conectate în serie, ceea ce înseamnă că ultima baterie din lanț funcționează mai puțin eficient decât prima. Dar costul unui astfel de sistem este minim;

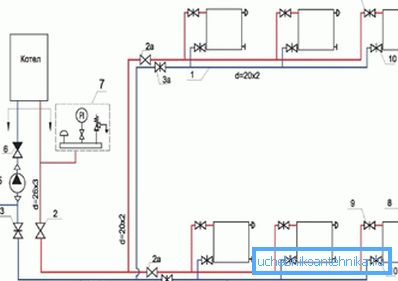

• cu încălzire cu 2 conducte, schema de conectare poate fi reprezentată în 2 circuite paralele, se livrează lichidul de răcire fierbinte la dispozitivele de încălzire, cel de-al doilea duce lichidul de răcire răcit la cazan. Această metodă de încălzire poate fi considerată cea mai comună;

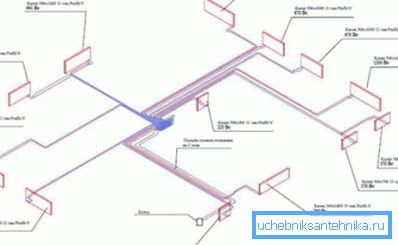

• cablajul colectorului diferă de analogii enumerați prin faptul că fiecare radiator este furnizat individual cu lichid de răcire. Adică, un colector este instalat în cameră (pe dispozitivul său - mai târziu în articol), iar de la acesta la fiecare baterie există o țeavă de alimentare și de evacuare. Acest lucru afectează costul și complexitatea instalării, dar toată munca se poate face cu mâinile tale.

Desigur, acest lucru nu este cel mai bun efect asupra costului lucrărilor de instalare și a materialelor. Lungimea totală a țevilor în acest caz va fi maximă, iar colectorul costă, de asemenea, bani (mai ales dacă modelul ales nu este ultimul producător cu termostate).

Punctele tari și punctele slabe ale încălzirii colectoare

Nu există soluții ideale în natură, utilizarea unui circuit de încălzire colector nu este o excepție.

Avantajele unui sistem de încălzire colector includ:

• flexibilitatea sistemului de încălzire - chiar pe toc, puteți instala termostate, cu care temperatura va fi reglată într-un singur radiator;

Fiți atenți! Dacă este necesar, puteți opri pur și simplu bateria. Restul sistemului de încălzire va funcționa normal.

• deoarece fiecare radiator este furnizat cu agent de răcire individual, este posibil să se utilizeze o conductă de secțiune mică;
• Dacă doriți, puteți utiliza cu ușurință un sistem combinat de încălzire. Asta este, împărțiți-l în 2 circuite cu temperaturi de funcționare diferite sau utilizați un alt tip de lichid de răcire în fiecare dintre circuite. Pentru o astfel de soluție, veți avea nevoie de un ac hidraulic.

Există aspectul colectorului și punctele slabe:

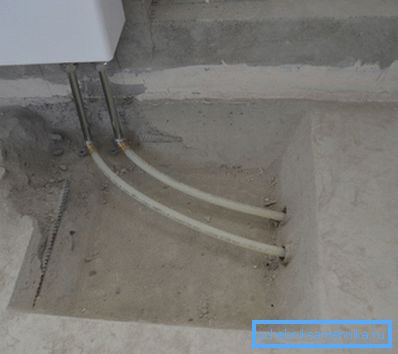

• prețul crescut a fost deja menționat, în plus, dacă este necesar, reparațiile pot fi dificile - deoarece conductele de încălzire sunt ascunse direct sub podea (adesea sunt pur și simplu umplute cu un cuplaj);
• țevi cu un astfel de aspect nu pot fi așezate de-a lungul pereților. Mai precis, din punct de vedere tehnic, acest lucru se poate face, dar atunci aproape jumătate din perete va fi închis cu țevi - o adăugare dubioasă la interior;

• distribuirea colectoarelor de încălzire cu țevi cu diametru mic va necesita o pompă de circulație mai puternică, deoarece rezistența hidraulică va crește;
• Este imposibil să numiți un astfel de sistem de încălzire complet autonom - în orice caz, va fi nevoie de electricitate - pentru a funcționa pompa. Presiunea naturală nu este suficientă pentru a circula lichidul de răcire.

Dispozitivul și principiul funcționării sistemului de încălzire colector

În conformitate cu această schemă, este posibil să se organizeze nu numai încălzirea cu radiatoare, ci și, de exemplu, să se organizeze o "podea caldă" în cameră - adică să se facă fără baterii. Dar, în general, sistemul de încălzire rămâne neschimbat și funcționează pe același principiu.

Tipuri de colectoare

Colectorii pot fi utilizați pentru:

• organizarea încălzirii tradiționale (folosind radiatoare). Este posibilă combinarea radiatoarelor în grupuri de câte 2-3 bucăți pentru a economisi țevile și pentru a ușura instalarea;
• încălzirea pe principiul podelei "calde";

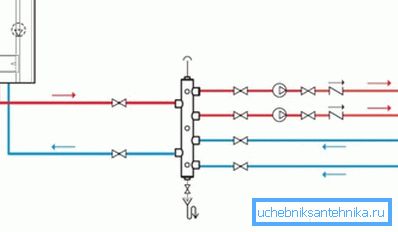

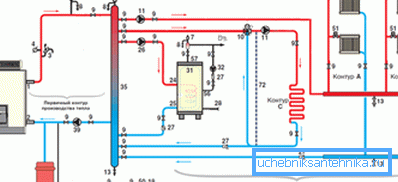

• pentru a separa un circuit de 2 sau mai multe. În acest caz, cazanul servește ca sursă de energie pentru ambele circuite, dar temperatura agentului de răcire din ele poate diferi semnificativ (pot folosi chiar și diferite tipuri de lichid de răcire).

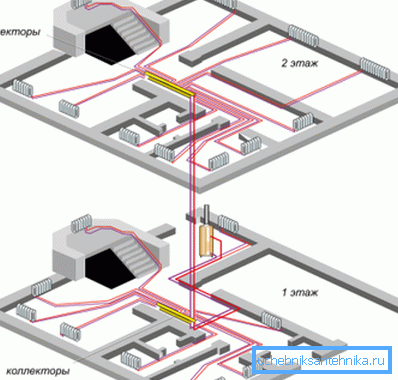

Schema colectorului de încălzire cu utilizarea unei "podele calde" este caracterizată de o rezistență crescută, prin urmare poate fi necesară o pompă de circulație suplimentară pentru sistemul de încălzire. Dulapul de distribuire este cel mai bine plasat în centrul casei, cu acest aranjament, lungimea conductelor pentru încălzirea diferitelor încăperi va fi aproximativ aceeași.

Un alt element esențial într-o astfel de schemă va fi o unitate de amestecare în care temperatura agentului de răcire va scădea. La ieșirea din cazan, apa se încălzește până la +90 ° C, iar în sistemele de încălzire prin pardoseală temperatura agentului termic ar trebui să fie de aproximativ + 40 ° C.

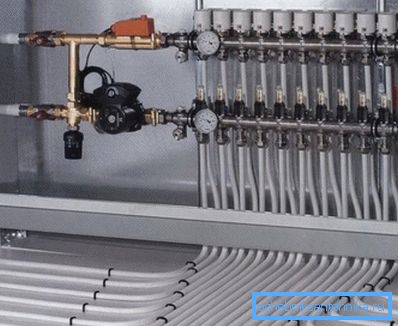

Elemente ale sistemului de încălzire colector

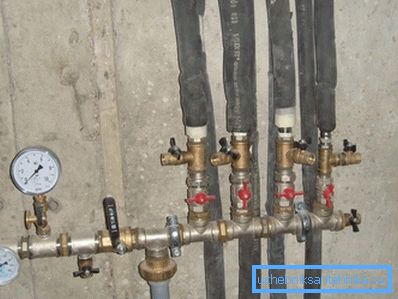

De regulă, toate elementele sunt ascunse într-o dulap separat, și se află într-un loc necontenit lângă perete. Țețele se execută sub podea, astfel încât interiorul încăperii să nu fie perturbat.

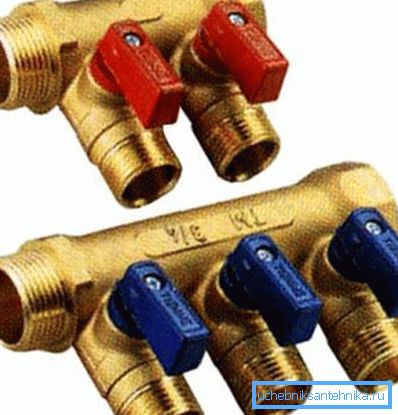

Elementul principal este un pieptene (necesar în cantitate de 2 bucăți). În exterior, pieptenele (sau pieptenele) arată ca o secțiune de țeavă simplă, la care sunt sudate mai multe robinete (în modele de cumpărare, de obicei numărul de robinete este între 2 și 12).

Fiți atenți! Dacă este necesar, pieptenii achiziționați pot fi conectați unul la celălalt. Deci, puteți crea un pieptene pentru orice număr de ieșiri / intrări.

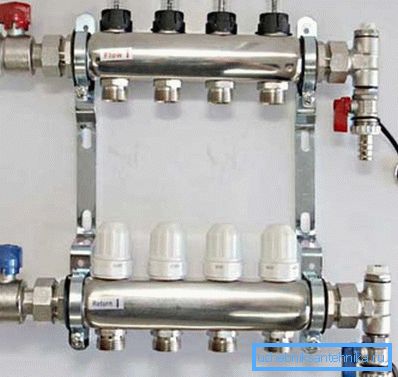

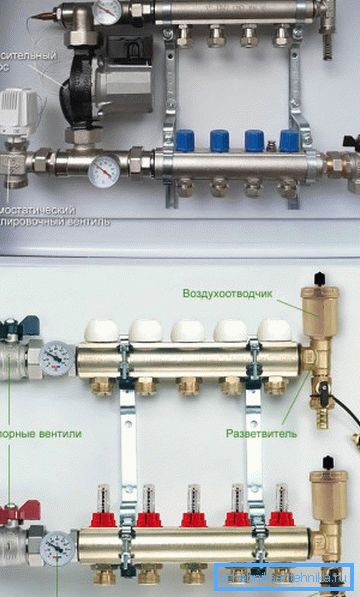

Sistemul de încălzire colector, de regulă, este echipat cu debitmetre și termostate - în comparație cu costurile totale, costul acestor dispozitive nu este atât de mare. Scallopurile achiziționate sunt echipate cu dispozitive pentru termoreglarea și măsurarea debitului de apă din fabrică, deci alegeți doar modelul corespunzător.

Debitmetrele sunt instalate pe pieptenele de alimentare, deoarece pieptenele trebuie să fie echipate cu supape de aer pentru sângerarea aerului - este utilă pentru îndepărtarea aerului din sistemul de încălzire. Pe pieptenele care primesc lichidul de răcire răcit sunt instalate termostate

Caracteristicile lucrării și localizarea elementelor individuale

Suportul de căldură încălzit de boiler intră în pieptenele principale și intră în radiatoare prin țevi individuale. Pentru a asigura aceeași încălzire a tuturor încălzitoarelor, se recomandă utilizarea țevilor de aproximativ aceeași lungime și diametru. După aceea, lichidul de răcire răcit curge prin conducta de evacuare către cel de-al doilea fagure al colectorului și curge înapoi în cazan.

Termostatul instalat controlează temperatura apei și, dacă este necesar, mărește / scade curentul de răcire prin radiator, astfel încât temperatura din cameră să fie reglată.

Încălzirea colectorilor va funcționa stabil numai în anumite condiții:

• Este necesar să instalați un rezervor de expansiune, ceea ce va compensa creșterea volumului de lichid de răcire în timpul încălzirii.

Fiți atenți! Volumul minim al rezervorului de expansiune trebuie să fie egal cu 10% din volumul de lichid de răcire din sistemul de încălzire.

• pompa de circulație este situată pe retur;
• Locul optim pentru rezervorul de expansiune este secțiunea de conductă din fața pompei de circulație.

Instalarea sistemului de încălzire colector

În mod convențional, întregul proces de instalare poate fi împărțit în trei etape: montarea și fixarea țevilor pe podeaua camerei, instalarea unei cutii de colectare și conectarea țevilor la piepteni.

Instrucțiunile pentru efectuarea lucrărilor arată astfel:

• baza este pregătită mai întâi - betonul este curățat și egalizat;
• apoi se întinde un strat de impermeabilizare și o bandă este lipită de-a lungul perimetrului camerei, ceea ce va ușura dilatarea șapei de beton;

Fiți atenți! Dacă podeaua din cameră este din lemn, atunci țevile pot fi pur și simplu așezate sub panouri, ceea ce va facilita foarte mult munca.

• apoi urmează un strat de impermeabilizare;

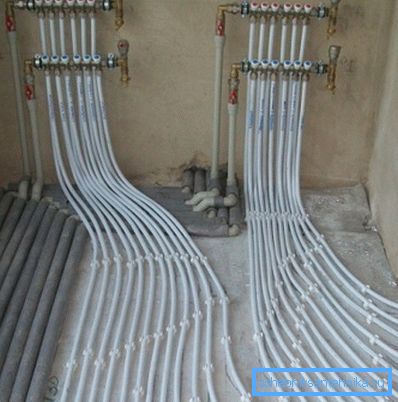

• deasupra acestuia este așezată tifonul metalic obișnuit, iar țevile sunt fixate cu sârmă sau cleme speciale. Atunci când atașați țevi la plasa de sârmă, trebuie lăsat un mic decalaj;

• apoi urmează umplerea podelei. Cu această metodă de instalare a țevilor, în timpul transportului agentului de răcire la radiator, acesta va lucra parțial la încălzirea prin pardoseală în încăpere.

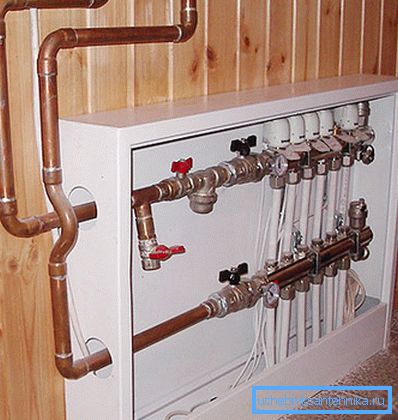

În ceea ce privește cabina de colecție, atunci pentru o casă privată, puteți alege fie modele montate pe perete, fie podele, precum și opțiuni încorporate în perete. În principiu, acest lucru nu afectează în nici un fel eficiența încălzirii, deci trebuie să alegeți mai degrabă pe baza confortului accesului la pieptenii colectorului.

Sub modelul de dulapuri încorporate în perete, este de dorit să se ofere o nișă la etapa de proiectare a casei. Indiferent de tip, dulapul trebuie să fie de asemenea atașat la pereți cu ancore sau șuruburi autoportante (într-o casă din lemn), pentru care sunt prevăzute ochi speciali în proiectarea dulapului.

Pistol de combinat

Selectarea unui pieptene potrivit pentru încălzirea colectoarelor este ușoară. Dispozitivul este simplu, deci trebuie să acordați atenție, în primul rând, materialului cazului.

Dispozitivele achiziționate pot fi:

• cu carcasa și ramurile de oțel;
• cu carcasă din fontă;
• cu carcasă din plastic.

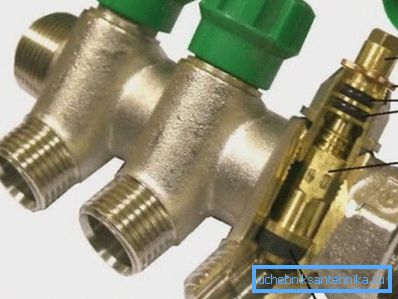

Ar trebui să se acorde prioritate matrițelor turnate, chiar și în cazul unei scăderi semnificative a presiunii, carcasa nu va permite curgerea. În ceea ce privește conectarea țevilor de alimentare și retur, chiar și în cele mai simple modele, prizele sunt filetate, ceea ce simplifică foarte mult instalarea.

Încălzirea colectorilor poate fi organizată fără piepteni achiziționați, fiind posibile două opțiuni:

• cu utilizarea de sudare - din punct de vedere al economiei este o opțiune foarte controversată. În primul rând, nu toată lumea știe cum să lucreze cu o mașină de sudură, iar în al doilea rând, calitatea cusăturii nu poate fi garantată. În cazul unei scurgeri incomplete garantate. În plus, este necesar să cumpărați armătura lipsă, astfel încât economiile să fie reduse;

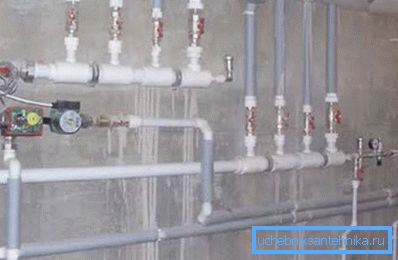

• Ei bine, cea mai mare opțiune de buget este din conducta PP. În acest caz, pieptenele seamănă cu o serie de teuri conectate în serie cu un dop de la capăt. Din uneltele de care aveți nevoie aveți doar un dispozitiv pentru lipirea conductei PP. Un astfel de colector va avea toate deficiențele conductei de polipropilenă, în special scăderea rezistenței la lichidul de răcire la temperatură înaltă.

Rezumând

Sistemul de încălzire colector poate fi numit ideal din punct de vedere al eficienței. Furnizarea independentă de lichid de răcire la fiecare radiator vă permite să atingeți microclimatul ideal în fiecare cameră a casei. Mare, comparativ cu sistemele de încălzire tradiționale, costul îngreunează oarecum creșterea popularității acestui tip de încălzire a locuințelor, dar dacă bugetul permite, încălzirea folosind o schemă de colector este ideală.

Videoclipul se concentrează asupra designului pieptenei.
