Sistemul de încălzire cu circuit unic - caracteristici de

Nicio clădire rezidențială nu poate funcționa în mod normal fără un sistem climatic, datorită căruia camerele sunt confortabile pentru locuitori. Temperatura. Există un număr foarte mare de scheme diferite, dar cel mai simplu și mai ieftin este un sistem de încălzire cu circuit unic, caracteristicile de proiectare ale cărora vor fi discutate mai jos.

Descrierea schemei

Elemente constitutive

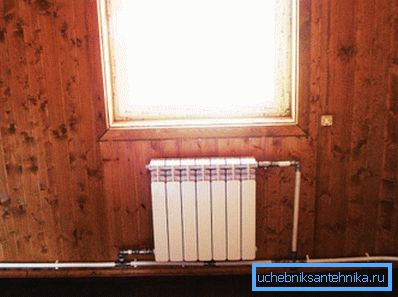

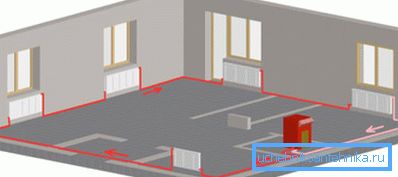

Încălzirea cu un circuit este diferită de celelalte configurații ale conductelor prin numărul de linii utilizate. Aici, o țeavă este utilizată pentru alimentarea lichidului de răcire către radiatoare și pentru returnarea lichidului răcit la cazan.

Numai în mod condiționat este împărțită în două secțiuni:

• linia de livrare;
• linia de întoarcere (obratka).

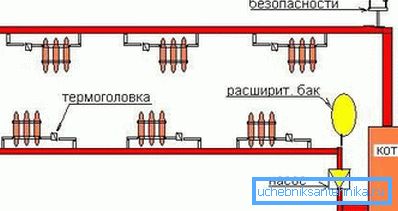

În plus față de conducte, compoziția sistemului de încălzire în cauză include următoarele componente:

Fiți atenți! Există un circuit de încălzire cu o singură conductă, cu circulație naturală a fluidului prin conducte și forțat. În acest din urmă caz, un element indispensabil al rețelei climatice montate este o pompă de circulație care transferă lichidul de răcire.

Avantaje și dezavantaje

Circuitul de încălzire descris mai sus: lichidul încălzit devine mai puțin dens și mai ușor, prin urmare, este forțat să pătrundă cu apă rece în punctul superior al sistemului de încălzire.

Apoi, răcirea în jos, lichidul de răcire coboară, simultan curgând prin toate radiatoarele instalate și dând căldura acumulată în aer în camere. Prin urmare, bateriile situate mai aproape de cazan (sau de la etajele superioare) se încălzesc mai bine. Acesta este unul dintre cele mai grave deficiențe ale încălzirii cu un circuit.

Pentru a compensa diferența de temperatură, radiatoarele situate mai aproape de încălzitor au o zonă de schimbător de căldură mai mică, în timp ce cele mai îndepărtate sunt construite dintr-un număr mai mare de secțiuni individuale, ceea ce le mărește puterea.

Există mai multe moduri de creștere a eficienței unui sistem de încălzire monocurent:

1. Instalarea unei pompe de circulație. În acest caz, fluidul curge prin dispozitivele de încălzire mai intens, rezultând o creștere a eficienței întregii rețele climatice.
2. Plasarea corectă a radiatoarelor. Pentru a reduce pierderile de căldură, se recomandă instalarea bateriilor cel mai apropiate de cazan în camerele mai calde - camere interioare cu minimum de ferestre - dacă este posibil.

Pe de altă parte, încălzirea cu circuit unic este încă destul de populară.

Este utilizat pe scară largă în construcții individuale, deoarece are multe avantaje:

• cost redus de instalare - pentru instalare este necesar să se cumpere minimum de țevi și alte accesorii, costurile pentru serviciile echipajelor de instalare sunt de asemenea reduse;
• aspect mai estetic - deoarece există doar o singură țeavă, este mai ușor să se ascundă, să fie deghizat sau betonat în perete (podea);
• capacitatea de selectare a debitului de apă caldă - includerea acestor sau a altor circuite prin folosirea supapelor manuale sau automate;
• posibilitatea de instalare a conductelor sub portierele interioare.

Fiți atenți! Amplasarea exactă a conductelor depinde de aspectul casei. Este necesar să alegeți astfel de locuri care să garanteze pierderea minimă de căldură.

Amintiți-vă că fluxul eficient de lichide într-un mod natural nu poate fi organizat în astfel de cazuri:

• suprafața totală a casei depășește 200 de metri pătrați;
• lungimea conturului este mai mare de 30 de metri;
• mai mult de 10 radiatoare de încălzire sunt conectate la un circuit de încălzire.

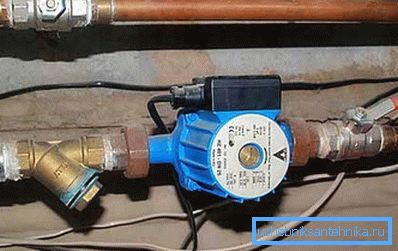

În acest caz, trebuie să instalați încă o pompă de circulație sau să cumpărați un cazan echipat cu el.

Calcul termic

Confortul în camere depinde nu numai de aspectul garniturii, ci și de cantitatea de energie termică pe care bateriile o dau aerului în încăperi. Prin urmare, pentru a nu îngheța în timpul iernii, trebuie să faceți calculul termic corect. Aceasta, de altfel, este indicată și de instrucțiunile înscrise în SNiP-ul actual.

Datorită calculului corect, puteți alege:

• boilerul puterii necesare - cei slabi nu vor fi capabili să încălzească casa, voința puternică în zadar arde resurse scumpe de energie;
• radiatoare din zona solicitată - aceasta va ajuta la reducerea semnificativă a costului achiziției.

Calculele pot fi făcute în mod independent (utilizând un program special de calculator) sau puteți contacta o firmă de inginerie specializată. A doua opțiune este mai scumpă, dar veți fi siguri de corectitudinea datelor furnizate.

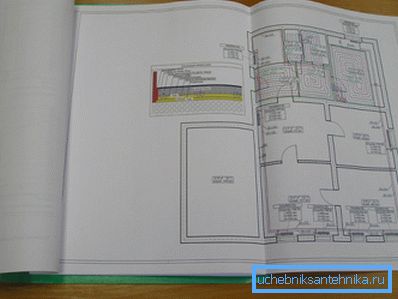

În plus, inginerii acestei organizații vor pregăti schema circuitului de încălzire, desenată pe planul prevăzut al casei (apartamentului). Acest lucru va facilita foarte mult instalarea și va ajuta să cumpărați cantitatea potrivită de materiale.

Soiurile schemelor cu un singur circuit

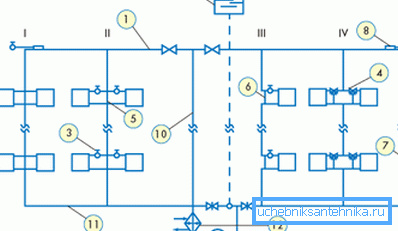

Sistem de cablare verticală

În acest caz, suportul de căldură încălzit de boiler se ridică de-a lungul montantului vertical instalat în cel mai înalt punct al rețelei de încălzire (la mansardă sau sub tavanul etajului superior), de unde curge în jos, încălzind bateriile situate pe fiecare etaj al casei.

Caracteristicile designului și funcționării circuitelor de încălzire pe verticală sunt următoarele:

• mișcarea agentului de răcire poate fi asigurată în mod natural, fără utilizarea echipamentelor electrice;
• toate secțiunile de conducte trebuie să fie așezate cu o ușoară înclinare spre cazan, pentru a crește intensitatea circulației apei și a evita formarea dopurilor de aer;
• țevile sunt dificil de ascuns în pereți, deoarece în acest caz nu puteți păstra greu panta;
• sistemul funcționează complet autonom, astfel încât chiar și în cazul unei întreruperi de putere de urgență, nu veți rămâne fără căldură.

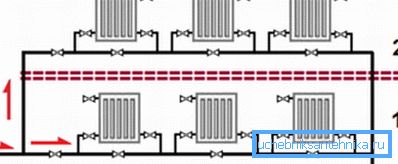

Cu sistem orizontal de cablare

Aici nu se montează verticalul vertical. Conducta principală se desfășoară de-a lungul podelei sau sub ea. Dacă decideți să deghizați țevile din șapa de beton, aveți grijă de izolarea termică a acestora, altfel nu veți evita pierderile de căldură destul de semnificative.

În plus, este de dorit, în acest caz, să observăm părtinirea:

• în primul rând, rețeaua de încălzire va fi capabilă să funcționeze (chiar dacă este mai puțin eficientă) în caz de întrerupere a alimentării cu energie electrică;
• în al doilea rând, la umplerea țevilor cu lichid, veți evita formarea tuburilor de aer.

Modalități de conectare a radiatoarelor

Aici nu vom lua în considerare modelele individuale ale bateriilor și opțiunile de amplasare pentru țevi (partea inferioară, partea laterală și așa mai departe). Lăsați-ne numai pe conductele de ochiuri. Toate opțiunile radiatoarelor de andocare sunt afișate în tabel.

Instalarea sistemului de încălzire cu circuit unic

Construcția unei rețele climatice cu o conductă este realizată în următoarea secvență:

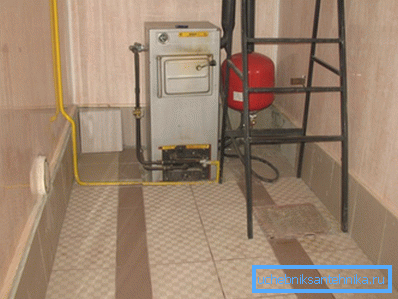

1. Cazanul este instalat. Din motive evidente, acesta trebuie montat în punctul cel mai de jos al sistemului. Cu cât este mai mare diferența de înălțime dintre radiator și încălzitor, cu atât va fi mai bine schimbul de căldură în sistem.

Dacă nu aveți posibilitatea să instalați unitatea în subsol, trebuie să o echipați cu o groapă, turnată din beton și căptușită cu plăci ceramice.

Fiți atenți! Dacă decideți să faceți un sistem cu circulație forțată, nu puteți recurge la astfel de trucuri. Cu toate acestea, prin plasarea încălzitorului în modul descris mai sus, veți face sistemul de încălzire mai independent de rețelele de utilități.

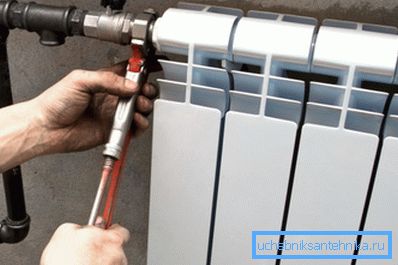

1. Radiatoare montate. Aici este necesar să se respecte cu strictețe orizontală și verticală, în caz contrar depozitele de minerale se vor acumula în baterii, care mai devreme sau mai târziu vor înfunda toate canalele. Din această cauză, va trebui să curățați sau să schimbați dispozitivele.

De asemenea, trebuie să păstrați distanța dintre baterie și elementele structurale ale clădirii. Încălcarea tehnologiei de suspendare a bateriei va cauza ca aerul să circule slab în jurul acestuia. Acest lucru va afecta negativ performanța dispozitivului.

1. Instalarea conductei. Aici ar trebui să decideți materialul conductelor. Cea mai obișnuită rețea de climatizare a părților polimerice, totuși, dacă o parte a sistemului este un cazan pe bază de combustibil solid, este mai bine să preferăm oțelul. Unitatea de mai sus încălzește lichidul de răcire la o temperatură mai mare de 95 de grade Celsius, care este foarte dăunătoare pentru conductele din plastic.

1. Instalarea de elemente suplimentare. Pompele electrice, echipamentele de comandă și reglare, rezervorul de expansiune, supapele de aer și așa mai departe sunt montate.

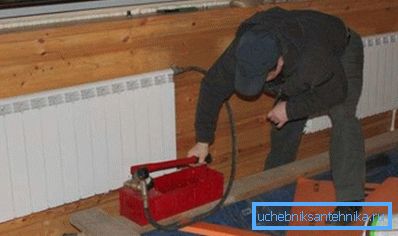

2. Ultima etapă de lucru - testarea presiunii. Pentru punerea sa în aplicare, este mai bine să inviți un lucrător calificat cu un dispozitiv pneumatic special.

concluzie

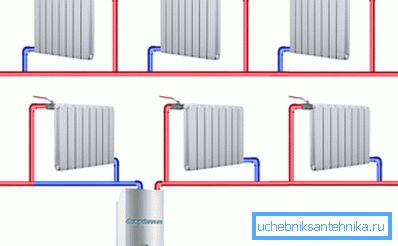

Sistemul de încălzire cu circuit unic este o metodă ieftină și eficientă de a furniza căldură pentru case mici și apartamente. Cu toate acestea, dacă dețineți un penthouse sau o proprietate imensă în afara orașului, este mai bine să alegeți alte opțiuni.

Puteți afla despre ele citirea videoclipului din acest material.
