Sistemul de încălzire cu o singură țeavă a unei case private

Un sistem de încălzire cu o singură țeavă este soluția cea mai simplă și cea mai economică pentru locuințele private. Cu toate acestea, pentru ca aceasta să fie cu adevărat eficientă, înainte de a începe proiectarea, este necesar să se familiarizeze cu unele dintre nuanțele și caracteristicile unei astfel de încălziri. Prin urmare, în cele ce urmează vom examina mai detaliat ceea ce reprezintă această schemă și modul în care încălzirea cu o singură țeavă a unei case particulare se face cu mâinile noastre.

Caracteristici speciale

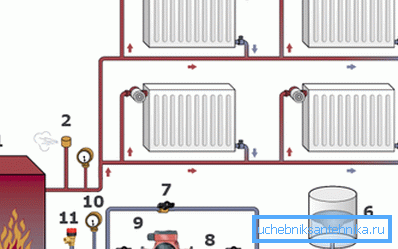

Diferența principală a sistemului luat în considerare din cele două țevi este că nu există nici o separare a canalelor principale în direcție directă și inversă. Ca rezultat, un circuit închis de încălzire trece prin întreaga casă de-a lungul unei căi specifice. În același timp, radiatoarele sunt conectate în serie în punctele cerute.

Echilibrarea temperaturii în diferite încăperi se realizează prin modificarea numărului de secțiuni ale bateriei, precum și prin stabilirea unor jumperi.

În plus, următoarele dispozitive vă permit să reglați echilibrul de temperatură:

• Vană termostatică;
• Vane de echilibrare,
• Regulatoare radiatoare sau supape cu bilă.

În general, dispozitivul unui astfel de sistem este destul de simplu.

demnitate

Schema considerată are numeroase avantaje, dintre care:

• Designul economic, deoarece instalarea acestuia necesită mult mai puține conducte.
• Instalare și reparare ușoară.
• Abilitatea de a pune conducta deasupra podelei sau chiar sub ea.
• Posibilitate de realizare atat in casa cu un singur nivel, cat si intr-o structura cu mai multe etaje. În plus, un inel închis poate acoperi chiar și o zonă mare a casei.

Din aceste motive, schema unui sistem de încălzire cu o singură țeavă a unei case private a devenit larg răspândită.

deficiențe

Împreună cu avantajele sistemului cu o conductă au unele dezavantaje:

• Funcționează ineficient fără circulație forțată, efectuată cu o pompă specială.
• Dacă creați presiune în sistem cu ajutorul conductelor superioare, trebuie să folosiți țevi cu un diametru mai mare, al cărui preț este mai mare. În plus, comunicațiile pot strica spațiul interior. Prin urmare, din punct de vedere estetic este mai bine să ascundeți conductele sub podea.
• Nu există posibilitatea de a regla gradul de încălzire al bateriilor individuale (când este instalat conform unei scheme simple).

În general, după cum vedem, dezavantajele unei astfel de scheme nu sunt critice.

Modalități de instalare a radiatoarelor

Într-un sistem cu o singură țeavă, radiatoarele pot fi conectate în două moduri. Prin urmare, înainte de a finaliza instalarea structurii, este necesar să vă familiarizați cu caracteristicile celor două opțiuni:

Astfel, al doilea sistem este mai complex și mai costisitor, dar are avantaje importante și, prin urmare, este mai preferabil. Mai ales are sens să o folosiți în case mari.

Instalarea unui sistem de țevi

materiale

Pentru echiparea unui sistem de încălzire cu o singură conductă în casă, trebuie pregătite următoarele materiale și echipamente:

• Cazanul a cerut putere.
• Pompa de circulație.
• Panoul de extindere este deschis sau tip de membrană.
• Țevi - cu diametrul de 25 mm pentru autostrăzi și 20 mm pentru conectarea bateriilor. De exemplu, în aceste scopuri puteți utiliza țevi din polipropilenă.
• Radiatoare.
• Racorduri pentru tevi.
• Macaralele lui Mayevsky pentru eliminarea aerului din radiatoare și autostrăzi.

Fiți atenți! Pentru a determina cantitatea de materiale, este mai întâi necesar să se elaboreze un sistem de proiectare la scară.

Tehnologie de montare

Deci, o scurtă instrucțiune privind instalarea încălzirii este după cum urmează:

• Primul pas este instalarea cazanului, în funcție de amplasarea acestuia în diagramă.
• Apoi conducta este montat. În locurile în care sunt conectate bateriile, trebuie să instalați teuri, ceea ce vă va permite să treceți, așa cum se arată în diagrama.
• Apoi, în locul selectat trebuie să instalați o pompă de circulație. Din punct de vedere tehnic, dispozitivul poate fi conectat la țeava principală în orice loc, totuși, ca urmare a limitării temperaturii maxime de funcționare, pompa ar trebui să fie amplasată în locul "cel mai tare" al rețelei.

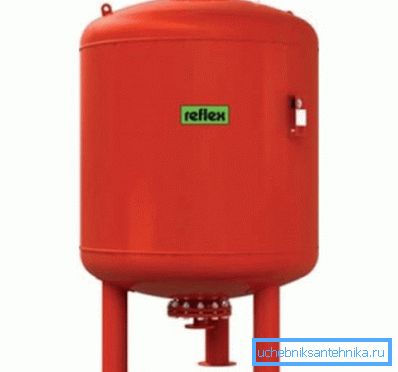

• După aceasta, este instalat un rezervor de expansiune. Dacă este deschis, ar trebui să fie amplasat în partea de sus, de exemplu, în pod. Rezervoarele cu membrană pot fi instalate oriunde, cel mai adesea acestea sunt montate lângă cazan.

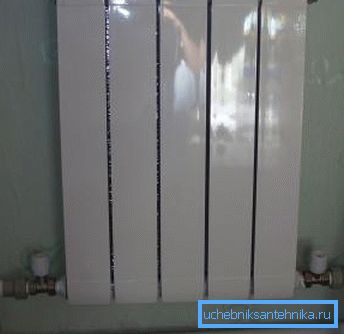

• Apoi, radiatoarele sunt conectate la sistem în funcție de proiect. De asemenea, în această etapă, robinetele suprapuse, dopurile și robinetele Mayevsky sunt instalate.
• Etapa finală este încercarea la presiune cu aer comprimat. După aceasta se efectuează o încercare a sistemului și ajustarea acestuia.

Fiți atenți! Atunci când instalați o țeavă de încălzire cu circulație naturală, este necesar să rezistați unei pante de 3-4 grade. Dacă sistemul implică mișcarea forțată a agentului de răcire, atunci panta trebuie să fie de 1 cm pe metru.

Aici, poate, toate punctele principale de instalare a încălzirii pe o schemă cu o conductă.

concluzie

Sistemul de încălzire cu o singură țeavă poate fi utilizat pentru toate tipurile de case private. Singurul lucru pe care trebuie să-l proiectați în mod corespunzător și să evitați greșelile în procesul de instalare. Din videoclipul din acest articol, puteți să ridicați câteva informații suplimentare despre acest subiect.
