Sistemul de încălzire diy: sfaturi pentru un începător

Tema acestui articol este un sistem de încălzire a sistemului de încălzire. Trebuie să ne familiarizăm cu elementele principale, să determinăm alegerea echipamentului și a materialelor, cu schema electrică și de cablare a dispozitivelor de încălzire.

Deci, să începem.

Sursă de căldură

Cum să încălziți o cameră situată la o distanță considerabilă de cea mai apropiată rețea de încălzire? Evident, acest lucru necesită o sursă independentă de căldură - un boiler de apă.

Atunci când alegeți un tip de cazan, merită atenți la cele două proprietăți:

• Economie. Cu cât prețul unui kilowatt de energie termică este mai mic, cu atât costurile de operare sunt mai mici.
• Autonomia muncii. În mod ideal, echipamentele de încălzire nu ar trebui să necesite atenție asupra ei înșiși.

Să facem evaluările corespunzătoare, apoi să comparăm pozițiile cazanelor de diferite tipuri.

economie

Se pare că tabelul nu necesită comentarii. Gazul principal este lider în ceea ce privește rentabilitatea încălzirii cu o marjă largă.

autonomie

Dar, pe acest parametru, estimările vor fi foarte diferite de evaluarea anterioară.

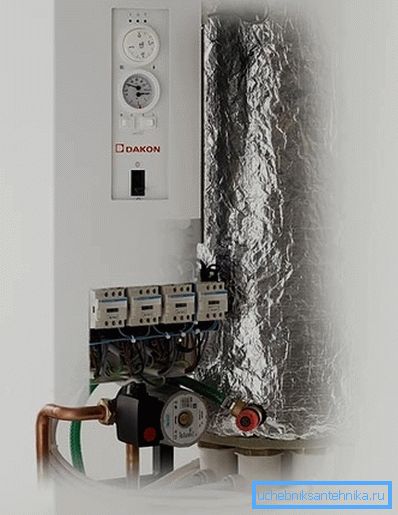

1. Liderul necontestat este energia electrică. Cazanul electric nu necesită nici o întreținere sub o formă sau alta, nici scoaterea produselor de ardere. Este suficient ca proprietarul să stabilească temperatura lichidului de răcire sau, în prezența unui termostat extern, temperatura aerului din încăpere.

1. În al doilea rând pentru ușurința utilizării - gaz. Aranjamentul sistemelor de încălzire cu un cazan pe gaz le permite, de asemenea, să lucreze independent și nedefinit, menținând temperatura setată. Proprietarul va trebui să participe în plus la instalarea conductei de aer care duce la stradă.

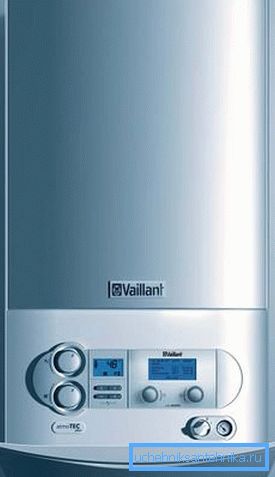

Pentru a clarifica: vorbim despre cazane cu aprindere electronică. Arderea cu pistoale face cazanul non-volatil, dar este necesar să se aprindă manual (în special, cu un ignitator stins).

1. Utilizarea combustibilului diesel permite, de asemenea, funcționarea autonomă a sistemului timp îndelungat.; Cu toate acestea, un rezervor masiv cu combustibil diesel și zgomot al arzătorului, care diferă foarte puțin de zgomotul aeronavei în timpul decolării, face ca această sursă de căldură să fie mai puțin confortabilă.
2. Cazanele pe peleți cu un buncăr și o alimentare automată cu combustibil oferă un nivel oarecum mai scăzut de automatizare: buncărul trebuie încărcat periodic, iar buncărul nu vă va salva de la curățarea tăvii de cenușă.
3. În cele din urmă, cazanele cu combustibil solid necesită cea mai mare atenție.. Cărbune și lemn de foc trebuie încărcate la fiecare câteva ore. Utilizarea generatoarelor de gaz, a cazanelor de ardere superioare și a acumulatorilor de căldură schimbă imaginea în bine, dar nu atât de radical.

Concluziile sunt destul de evidente - dacă aveți posibilitatea de a utiliza gazul principal, nu se pot căuta alte opțiuni pentru implementarea încălzirii.

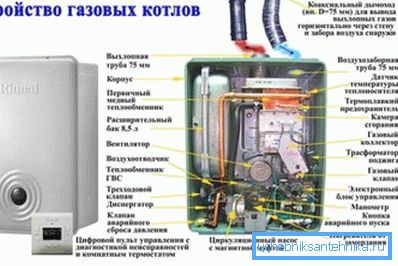

Atunci când alegeți un cazan pe gaz trebuie să acordați atenție mai multor caracteristici.

• Dacă întreruperile în alimentarea cu energie electrică nu sunt sistematice, alegerea noastră este un produs cu torsiune forțată și aprindere electronică.
• Boilerele de condensare sunt mai economice decât cazanele cu convecție cu 9-11%. Ei utilizează nu numai căldura de ardere a gazului, ci și energia eliberată în timpul condensării produselor de combustie.

Putere termică

Cum se construiește un sistem de încălzire care să asigure locuința cu cantitatea necesară de căldură? Evident, merită să începem cu calculele. Trebuie să estimăm puterea termică a cazanului și puterea totală a dispozitivelor de încălzire.

Formula de calcul este după cum urmează: Q = V * Dt * k / 860.

În el:

• Q - putere termică (KW).
• V este volumul casei în mărime (inclusiv pereții) în metri cubi.
• Dt - diferența de temperatură dintre casă și stradă în cele mai reci cele cinci zile de iarnă. Datele privind media minimă pentru orașul dvs. se găsesc în enciclopedia online binecunoscută; temperatura internă este luată în conformitate cu standardele sanitare (18 - 22С).
• k - coeficient de încălzire. Se interpolează pe baza tabelului următor:

De exemplu, pentru o locuință de 8x8x6 metri cu o temperatură internă de + 20 ° C și un minim mediu de ianuarie -24 ° C, realizată cu izolație de înaltă calitate (k = 0.8), veți avea nevoie de (8 * 8 * 6) * (20 - / 860 = 16 (rotunjit) kilowatt de căldură.

Pentru a distribui această putere la sediu, este suficient să se calculeze cota lor în volumul întregii case.

Nu trebuie să uitați de câteva subtilități:

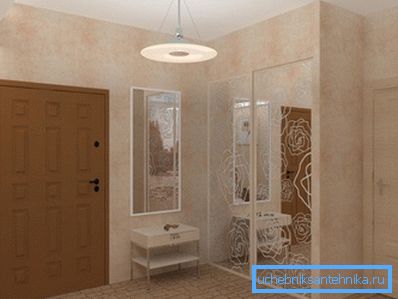

• Încăperile fără radiatoare (holul, camera de depozitare, toaletă) sunt încălzite de camere adiacente. Volumul lor merită, de asemenea, să fie luat în considerare.

• În bucătărie există de obicei multe surse de căldură - un frigider, aragaz, cuptor cu microunde etc. Valoarea estimată pentru aceasta este de obicei redusă cu 20-25%.

Instalații de încălzire

Este evident că dispozitivul sistemului de încălzire trebuie să includă nu numai sursa de căldură, ci și dispozitivele de încălzire. Care baterii sunt mai bine să alegi proprietarul economic?

În primul rând, să ne gândim la condițiile în care radiatorul va funcționa într-un sistem autonom.

Temperatura de funcționare este de obicei între 50 și 80 de grade. Presiunea de lucru nu depășește 2,5 atmosfere. Șocurile hidraulice sunt excluse - cu excepția cazului în care, bineînțeles, circuitul este umplut, deschiderea bruscă a supapei și defectarea.

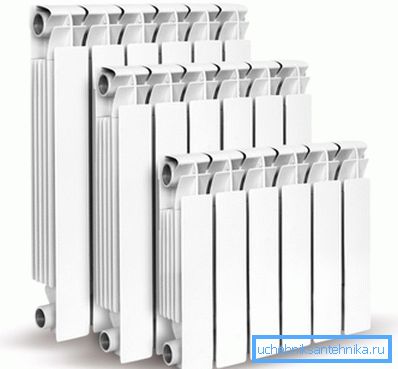

În acest caz, puteți opta pentru radiatoare secționale din aluminiu - frumoase, ieftine și cu disipare excelentă a căldurii.

tuburi

După cum am aflat deja, presiunea extremă și temperatura ridicată într-un circuit autonom nu sunt prevăzute. Dacă da, puteți salva pe conducte: vom alege o polipropilenă ieftină, durabilă și durabilă.

Deoarece acest material are un coeficient ridicat de dilatare termică, va trebui:

• Alegeți țevi cu armătură. Un strat de folie de aluminiu va reduce considerabil alungirea atunci când este încălzit.

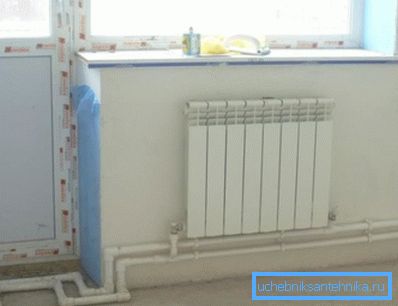

• Pentru a furniza secțiuni lungi drepte ale umpluturii cu coturi compensatoare - inel sau în formă de U.

Cum se efectuează încălzirea cu ajutorul polipropilenei?

Pentru țevile de sudură cu fitinguri, se folosește un fier de lipit cu temperatură joasă. Suprafețele topite sunt fixate în poziția de lucru și după 10 - 40 de secunde (în funcție de dimensiune) devin una.

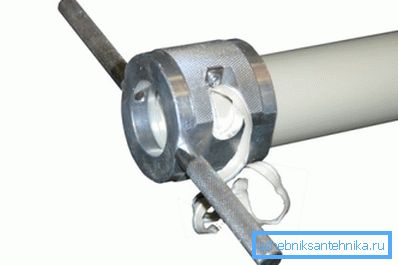

Un punct important: folia de aluminiu trebuie scos din câmpul de sudare prin stripare (aparat de ras). Aceasta va slăbi conexiunea și, în viitor, poate provoca o divizare a țevii.

Ce diametre trebuie să aleg?

1. Pentru îmbutelierea unei case mici (nu mai mult de 150 m2 pe podea) - cu un diametru exterior de 25 mm.
2. Pentru racorduri la radiatoare - cu un diametru de 20 mm.

Elemente suplimentare

Cum este sistemul de încălzire de tip închis?

În plus față de boiler, conducte și baterii, acesta are:

• Pompa de circulație, care pune în mișcare lichidul de răcire.
• Jumper cu apă rece pentru a umple sistemul cu apă.
• Se blochează în punctele inferioare ale circuitului, permițându-le să se scurgă complet.
• Rezervor de expansiune. Compensează o creștere a volumului de lichid de răcire cu temperatură în creștere.
• O supapă de siguranță care funcționează atunci când rezervorul este supraîncărcat și presiunea crește peste valoarea calculată.
• Manometru sau termomanometru pentru a monitoriza parametrii sistemului.
• Aerisire automată.

Totuși: pompa, orificiul de aerisire, supapa de siguranță și (uneori) rezervorul de expansiune sunt adesea montate în corpul cazanului, transformându-l efectiv într-o cameră cu mini-cazan. Înainte de a merge la cumpărături, citiți documentația.

În plus, opțional poate fi instalat:

• Separați dispozitive individuale de încălzire și secțiuni ale conturului supapei.
• Bateți în fața pompei.
• Drontiere sau termostate care regleaza temperatura radiatoarelor.
• În punctele superioare ale conductelor de aer suplimentare.

aranjament

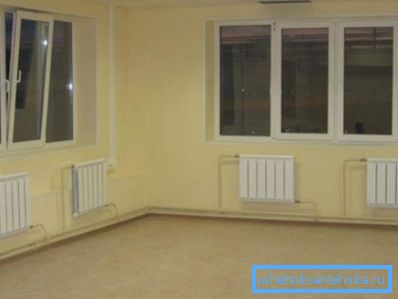

Cum se efectuează încălzirea într-o casă cu o singură etapă? Potrivit autorului, cea mai bună soluție ar fi Leningrad - cablajul cu o conductă în jurul perimetrului podelei, cu radiatoare conectate în paralel cu îmbutelierea principală. Este absolut fără probleme și împiedică circulația să se oprească într-o parte a circuitului datorită aerisire.

Cum se efectuează încălzirea pe două etaje?

Există două opțiuni posibile.

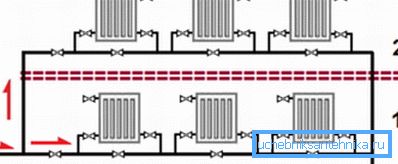

1. Două inele (câte unul pe etaj) cu un șuier, limitând permeabilitatea celei mai scurte contururi.

1. Schema cu două țevi cu îmbutelierea la primul etaj și în pod și conectarea acestora cu șanțuri cu dispozitive de încălzire.

Cum se conectează radiatoarele?

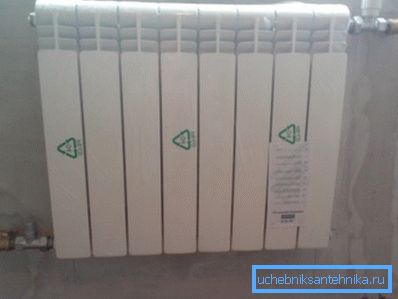

Pentru încălzitoarele scurte (nu mai mult de 7 secțiuni), conexiunea laterală tradițională va fi optimă. Bateriile mai lungi trebuie conectate în diagonală sau de jos în jos.

concluzie

Sperăm că materialul nostru va ajuta cititorul în alegerea și instalarea echipamentelor de încălzire. Informații suplimentare despre modul de instalare a sistemelor de încălzire cu mâinile lor pot fi găsite în videoclipul atașat.

Mult noroc!
