Sistemul de încălzire al unei case private Leningradka este una dintre cele mai fiabile și ușor de făcut soluții. Vom vorbi despre caracteristicile, avantajele și modalitățile de conectare a acestui sistem de încălzire.

Sistem de încălzire cu o singură țeavă (Leningradka)

Definiție și compoziție

Leningradka este numele unui sistem de circulație a agentului de răcire cu o conductă în circuitul de încălzire al unei case. În acest caz, radiatoarele sau bateriile sunt conectate în serie, iar apa se mișcă într-o buclă închisă:

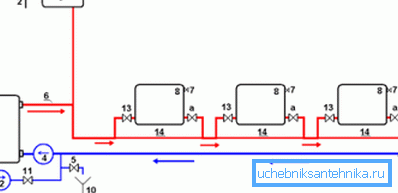

Figura arată nodurile principale:

1. Încălzirea apei din cazan. Există gaze, lemn, turbă, combustibil solid, unități electrice și de benzină, cele mai multe ori folosesc cazane de încălzire cu gaz;
2. Duza pentru eliminarea aerului și pentru evacuarea apei din rezervorul de expansiune. Prezența unei astfel de duze indică un tip de încălzire deschis, în care excesul de apă este îndepărtat fără a crea presiune; (A se vedea și articolul Aerisirea sistemului de încălzire: Caracteristici.)
3. Rezervor de expansiune. Conceput pentru reglarea presiunii prin acumularea de apă în timpul expansiunii termice și recul în timpul răcirii. În caz de accident și supraîncălzire / răcire a agentului de răcire, acesta joacă rolul de descărcare de urgență a apei;
4. Pompa de circulație. Asigură presiunea și rata de circulație a lichidului de răcire în circuitele cu circulație forțată;
5. Supapa cu bilă scurge apa. Este necesar să scoateți lichidul de răcire din conducte și radiatoare pentru perioada de reparații sau să păstrați circuitul de încălzire pentru iarnă;
6. Conductă de alimentare cu apă încălzită;
7. Cranei lui Mayevsky pentru a îndepărta excesul de aer din radiator;
8. Radiator sau baterie;
9. Țevile de evacuare a conductelor (obratka);
10. Canalizare de scurgere pentru eliminarea apei îndepărtate de pe linia principală;
11. Supapă cu bilă conectată la sursa de alimentare cu apă. Când este deblocat, circuitul este umplut cu apă, apoi robinetul este blocat și încălzirea este pornită;
12. Filtru pentru purificarea apei înainte de a fi alimentat în conductă;
13. Supapă cu bilă pentru a opri radiatorul. Vă permite să opriți bateriile individuale pentru reparații sau pentru a economisi energie;

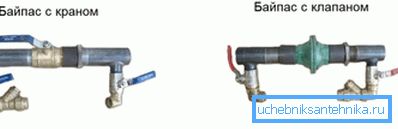

14. Bypass sau bypass. Vă permite să reglați (dacă este instalată o supapă cu ac) sau să întrerupeți unul sau altul din circuitul comun.

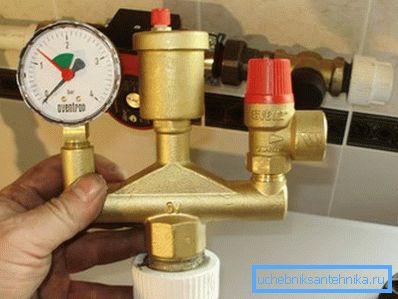

Sistemul de încălzire de tip închis presupune prezența unui rezervor de expansiune fără o priză. Astfel de lucrări de încălzire sub presiune și pentru protecția împotriva exploatării de urgență sunt furnizate sub forma unei structuri simple:

Fiți atenți! Soluția cu o conductă presupune un aranjament consecvent al încălzitoarelor pe o autostradă comună sau pe un rind. Acest lucru vă permite să salvați conductele și activitățile de instalare.

specie

În plus față de împărțirea în specii închise și deschise, Leningradka diferă în ceea ce privește tipul de cablare în tipuri orizontale și verticale.

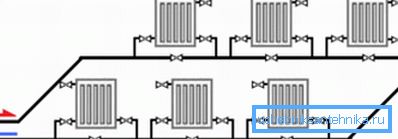

Schema orizontală de încălzire într-o casă privată este cea mai preferată. Aceasta implică așezarea autostrăzii de-a lungul conturului camerei de-a lungul peretelui exterior în grosimea podelei sau deasupra suprafeței sale. Radiatoarele sunt conectate în serie la linia principală:

Fiți atenți! Este de dorit să se facă un circuit, în timp ce numărul de radiatoare din circuit nu trebuie să depășească 10 bucăți. La conectarea a două circuite de lungime și transfer de căldură diferite, debitul lor trebuie să fie reglat cu supape de ac, astfel încât să nu existe dezechilibru al sistemului.

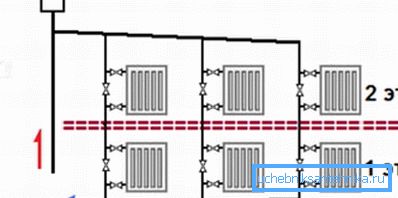

În cazul distribuției verticale a țevilor, dispozitivele de încălzire sunt conectate în serie la racordul comun. În astfel de cazuri, de regulă se utilizează circulația forțată și alimentarea cu apă superioară.

Fiți atenți! După cum puteți vedea, cu cablaje verticale, cel mai adesea se realizează o conexiune paralelă a mai multor lanțuri cu o singură țeavă către o răscruce comună. Acest lucru este convenabil pentru clădiri înalte.

Avantaje și dezavantaje

Dacă vorbim despre avantajele încălzirii cu o singură țeavă, atunci se bazează în principal pe economie și fiabilitate:

• Conturul cu un singur tub implică un consum redus de țeavă, prin urmare, costul proiectului scade;
• Montajul, sudarea și alte lucrări conexe cu o țeavă sunt considerabil mai mici. De asemenea, vă permite să economisiți remunerația de muncă și costurile cu energia, timpul și consumabilele;
• Sistemul este testat în timp și sa dovedit extrem de fiabil.;
• Este posibilă ascunderea țevii sub podea. Ar trebui să țină seama de pierderea de căldură din linia de contact cu structurile de podea și să realizeze o izolare termică adecvată;

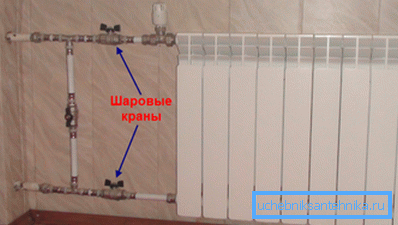

• Prezența bypass-urilor vă permite să reparați aparatele în timpul funcționării încălzirii, și, de asemenea, să regleze intensitatea muncii bateriilor și a spațiilor individuale.

Dezavantajele lui Leningradka includ calitățile sale:

• Necesitatea de a respecta raportul corect al diametrului conductei, o secțiune transversală mare a conductei principale;
• Încălzire inegală a radiatoarelor în funcție de scoaterea lor din cazan. Pentru a egaliza temperaturile, este necesar să măriți dimensiunea și numărul de secțiuni ale bateriei, deoarece acestea se îndepărtează de sursa de căldură;
• Datorită distribuției inegale a căldurii, nu se recomandă conectarea a mai mult de 10 radiatoare într-un singur circuit, prin urmare această soluție este potrivită doar pentru încălzirea unei case particulare - este cea mai ușoară pentru punerea în aplicare cu mâinile tale.

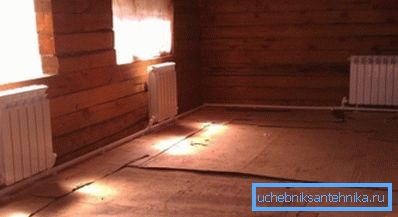

Fiți atenți! Dintr-o analiză a avantajelor și dezavantajelor unei scheme de încălzire cu o singură conductă, se poate concluziona că aceasta este potrivită pentru casele particulare și mici comunale.

concluzie

Leningradka vă permite să instalați ușor și ieftin încălzirea într-o casă privată. Se caracterizează prin flexibilitate și capacitatea de reglare a intensității transferului de căldură al dispozitivelor individuale de încălzire. Pentru o experiență mai completă, vizionați videoclipul la sfârșitul articolului.
