Sistemul ray caracteristici de design. soiuri cu circulație

Eficiența încălzirii la domiciliu depinde nu numai de boiler și de modelele radiatoarelor selectate. Nu mai puțin important este modul în care este organizată circulația lichidului de răcire între aceste dispozitive. Și dacă s-au folosit conducte mai vechi cu o metodă de îmbinare a tevilor, acum este adesea folosită distribuția radială a sistemului de încălzire. Deși este mai greu să o faci singur, beneficiile și ușurința în utilizare nu te fac să renunți la alegerea ta.

Caracteristici de design

Încălzirea prin radiație, spre deosebire de distribuția cu care toți proprietarii de apartamente și case ale clădirii vechi sunt familiarizați, asigură conectarea bateriilor la boiler.

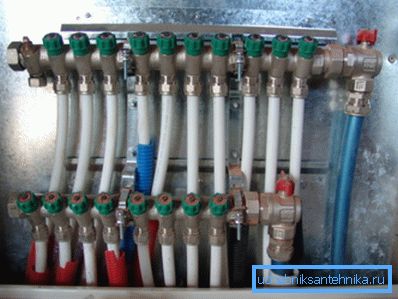

În acest caz, este instalat un dulap colector special, în care sunt instalate cu atenție toate echipamentele de comandă necesare, pompele, manometrele, robinetele și așa mai departe.

Diferențele dintre cele două scheme de instalare menționate mai sus sunt următoarele:

1. Cuplarea cu tee necesită un număr mult mai mic de țevi, însă atunci când o instalați, trebuie să folosiți o mulțime de accesorii: teuri, arbori, cuplaje și așa mai departe. Acest lucru complică procedura de instalare. În plus, o metodă consistentă de aranjare a sistemului de încălzire este considerată mai puțin fiabilă, deoarece în acest caz există o mare probabilitate de erori care vor duce la depresurizare, formarea de zone cu presiune diferită de lichid și așa mai departe.

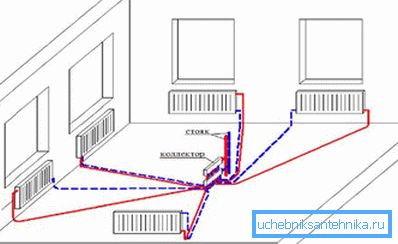

1. Distribuția radială a încălzirii, în ciuda necesității de a achiziționa un număr mult mai mare de țevi, utilizează numai două conexiuni pentru fiecare radiator: la intersecția cu colectorul și la duza bateriei.

În consecință, puteți să călcați în siguranță fiecare "fascicul" al rețelei de încălzire pe podea, fără teama că se va scurge la orice îmbinare. În plus, dacă se detectează o defecțiune, puteți dezactiva cu ușurință zona de probleme fără a perturba circulația lichidului de răcire prin echipamentul de schimb de căldură instalat în alte încăperi.

Trebuie remarcat faptul că unul dintre principalele dezavantaje ale încălzirii radiale este prețul acesteia. Acest lucru este valabil mai ales pentru sistemele echipate cu echipamente electrice.

Fiți atenți! Ca și în cazul sistemului T, sistemul de radiații asigură organizarea curentului de răcire natural (gravitațional) și forțat (cu ajutorul pompelor).

Luați în considerare ambele tipuri în detaliu.

Modele radar

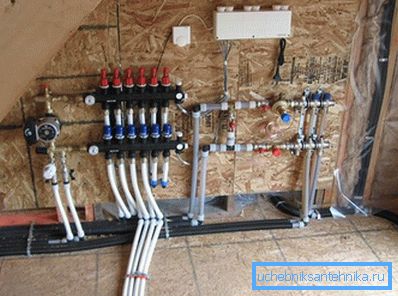

Metoda 1. Cu circulația forțată a apei

Anterior, circuitul de încălzire radial, echipat cu pompe care pompa apa, nu era foarte popular datorită costului ridicat al pieselor. Dar, în prezent, prețul echipamentelor a scăzut semnificativ, iar un număr tot mai mare de oameni optează pentru acest lucru.

Principala diferență față de schema gravitațională este că lichidul (apa sau antigelul) curge de la cazan la baterii și spate nu datorită diferenței de temperatură și presiune, ci cu ajutorul pompelor.

Datorită acestui fapt, se obțin următoarele avantaje:

• Nu există restricții privind geometria și numărul de camere din clădirea casei;
• încălzirea poate fi instalată în orice zonă a clădirii;
• țevi de orice lungime, așezate fără panta, pot fi utilizate pentru a conecta radiatoarele și colectoarele.

Sfat! În ciuda faptului că pompa de circulație poate fi instalată în orice punct al sistemului, este recomandabil să faceți acest lucru pe colectorul de retur înainte de a furniza lichidul de răcire la cazan. Temperatura lichidului este cea mai scăzută, ceea ce afectează în mod pozitiv durata de viață a echipamentului.

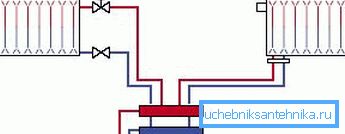

Metoda 2. Cu circulația naturală a apei

În acest caz, lichidul de răcire se mișcă datorită gravitației: apa încălzită devine mai puțin densă și mai ușoară, prin urmare este forțată să ajungă la punctul superior al sistemului, după care, pe măsură ce se răcește, curge prin colectoare și radiatoare și apoi revine la încălzitor.

Sistemul de încălzire cu fascicul gravitațional are următoarele caracteristici:

1. La instalare, este nevoie de un rezervor de expansiune deschis, care este instalat la cel mai înalt punct. Compensează dilatarea termică a agentului de răcire și previne creșterea presiunii interne în conducte.
2. Rețeaua de încălzire prin radiantă cu circulație naturală nu necesită instalarea de echipamente electrice costisitoare, ceea ce reduce în mod semnificativ costul estimat al muncii.
3. Încălzirea cu circulație naturală este complet non-volatilă. Chiar dacă opriți energia electrică, adesea în zonele suburbane sau în mediul rural, nu veți rămâne fără căldură.

Avantajele și dezavantajele sistemelor de încălzire radială

Fețe pozitive

Principalul avantaj al schemei radiale - ușurința utilizării.

Echipamentele speciale fac managementul rețelei climatice cât mai ergonomic și convenabil:

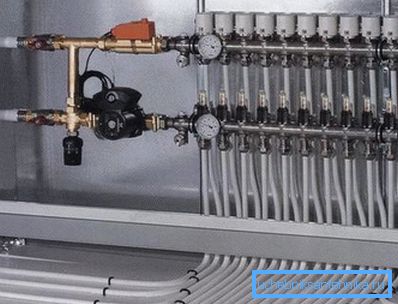

1. Puteți seta temperatura fiecărui radiator în casă fără a părăsi dulapul colector.. În plus, dacă este necesar, puteți opri complet alimentarea cu apă a oricărui element al sistemului, fără a afecta performanța întregii rețele de încălzire.
2. Fiecare pereche de țevi conectează colectorul cu un singur radiator.. Prin urmare, puteți utiliza conducte de diametru mic, care sunt ușor de deghizat sub acoperirea podelei. În plus, permite încălzirea parțială a suprafeței podelei.

1. Datorită utilizării dispozitivelor speciale (așa-numitele hidrotectoare - colectoare cu un diametru mare) este posibilă formarea mai multor zone de încălzire în casă cu diferite temperaturi ale căldurii.

În acest caz, este organizat un scurtcircuit între conductele de alimentare și retur. Apa încălzită circulă constant în acul hidraulic, iar gardul său poate fi produs la distanțe diferite (temperatura va depinde de acesta).

Fețe negative

Pentru completare, trebuie spus despre minusurile utilizării sistemului de încălzire radiantă.

Din cauza lor, în ciuda tuturor avantajelor, nu este foarte frecvent:

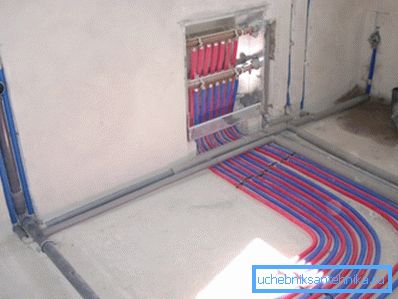

1. Cresterea crescuta a conductelor de alimentare si evacuare. Cu cat casa este mai mare si cu cat este mai complexa geometria camerelor, cu atat mai multe detalii vor fi necesare. În plus, complexitatea instalării crește, ceea ce nu poate afecta costul estimat al construcției.

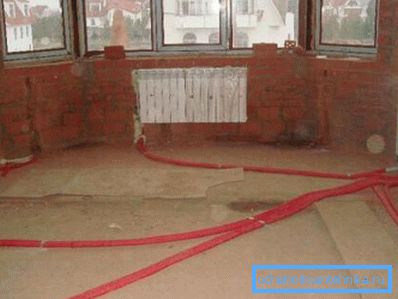

1. Nevoia de instalare ascunsă. Dacă sistemul tradițional de tee poate fi montat de-a lungul pereților, atunci nu puteți plasa un număr mare de țevi în acest fel. Trebuie să fie ascunse sub podea. Se poate zidi pereții și în pereți, dar în acest caz, consumul de materiale va crește și mai mult.
2. Nu există articulații. La proiectarea conductelor, este imperativ să se asigure că țeava sub podea nu conține o singură îmbinare. În acest loc, rafalele apar cel mai adesea, iar costul reparării daunelor va fi departe de a fi scăzut și foarte laborios.
3. În cazul în care sistemul de proiectare include mai multe circuite cu temperatură de răcire diferită, fiecare dintre ele trebuie echipată cu o pompă de circulație.

Caracteristici de instalare

Orice sistem de încălzire cu fascicul pentru locuință este proiectat și instalat individual, în funcție de zona casei, numărul de camere, lichidul de răcire selectat și radiatoarele, precum și alte condiții.

Cu toate acestea, există o instrucțiune general acceptată pe care fiecare instalator o respectă.

În primul rând, trebuie remarcat faptul că distribuția radială a țevilor nu se face niciodată în apartamentele orașului. Acest lucru se datorează faptului că fluxul de lichid de răcire în clădiri înalte se realizează prin șanțuri verticale care leagă toate apartamentele - de la primul etaj până la ultimul.

Ca urmare a conectării unor colectoare puternice, apa caldă nu va ajunge în spațiile situate mai sus, ceea ce va perturba funcționarea rețelei de încălzire. Locuitorii se vor plânge la organizația de service, care, mai devreme sau mai târziu, vă va obliga să dezmembrați colectorii și să reveniți la sistemul de încălzire cu teu.

Fiți atenți! Cele menționate mai sus nu se aplică cazurilor în care un cazan autonom este utilizat pentru încălzirea unui apartament. El încălzește independent agentul de răcire, care va fi suficient pentru a asigura nevoile casei, fără a afecta interesele vecinilor.

Atunci când se aranjează încălzirea radială într-o casă privată, este necesar să se acorde atenție acestor nuanțe:

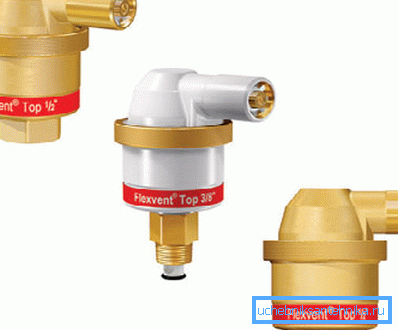

1. La colectorii care alimentează și eliberează apă bateriilor, sunt instalate supape care împiedică formarea dopurilor de aer. În timpul funcționării, tot aerul rămas în sistem va fi eliberat prin ele.

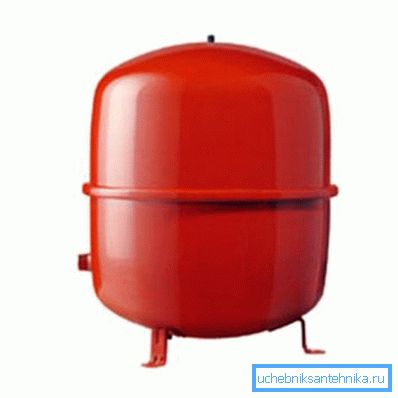

1. Circuitul de încălzire trebuie să fie echipat cu un rezervor de expansiune, al cărui volum este de 10% din cantitatea de agent de răcire care circulă prin țevi. Este recomandabil să cumpărați recipiente cu membrană de tip închis.
2. Se recomandă instalarea rezervorului pe conducta care conectează colectorul de evacuare la cazan. Acest lucru se datorează faptului că rezervorul de expansiune ermetică nu-i plac fluxurile de apă turbulente și acestea apar cel mai adesea pe conducta de retur.

1. Spre deosebire de rezervorul de expansiune, locația de instalare a pompelor de circulație nu este atât de importantă. Dar este, de asemenea, de dorit să le conectați la conducta care scurge lichidul de răcire răcit. În acest caz, echipamentul va funcționa mai mult timp.
2. În timpul instalării, este necesar să se asigure că arborii pompelor electrice sunt situați strict pe orizontală. În caz contrar, din cauza distorsiunilor, rulmenții vor eșua rapid și va trebui să schimbați sau să reparați echipamentul.

concluzie

În ciuda tuturor avantajelor, metoda radiațiilor de organizare a încălzirii nu poate fi atribuită deciziilor bugetare. Cu toate acestea, beneficiile obținute merită, fără îndoială, banii și efortul petrecut. Este necesar doar să alegeți echipamentul potrivit, astfel încât acesta să nu devină "ghearele" sistemului. Puteți afla mai multe despre acest lucru în videoclipul din acest articol.
