Supapă de siguranță a sistemului de încălzire - protecție

Se acordă o atenție deosebită problemei securității în proiectarea sistemului de încălzire, în special în cazul încălzirii independente. Principalul pericol în timpul sezonului de încălzire provine dintr-o creștere accentuată a presiunii, conductele pur și simplu nu pot rezista la acest lucru. Instalarea unui dispozitiv de siguranță simplu facilitează egalizarea presiunii în sistem.

Caracteristicile sistemului de încălzire

Toate elementele de încălzire au fost concepute inițial pentru funcționare în anumite condiții. În acest proces, sunt adesea cazuri când presiunea din țevi crește dramatic. Și este bine ca țevile să reziste la o astfel de încercare, dar nimeni nu va garanta că data viitoare nu va exista scurgeri, astfel încât supapa de siguranță pentru sistemul de încălzire este pur și simplu de neînlocuit.

În ceea ce privește motivele creșterii puternice a presiunii în conducte, se poate distinge:

• încălzirea excesivă a apei - când temperatura crește, apa se extinde, ceea ce provoacă stres suplimentar asupra țevilor și supapelor;

Fiți atenți! În parte, rezervoarele de expansiune ajută la rezolvarea unei astfel de probleme. Excesul de apă pur și simplu se acumulează în interiorul rezervorului.

• eroare în selectarea diametrelor țevilor;
• dacă încălzirea este alimentată de la rețeaua de alimentare cu apă și presiunea din ea depășește această cifră în circuitul de încălzire;
• chiar și o supapă termică obișnuită pentru încălzire (una care este instalată în fața radiatorului) poate cauza o creștere a presiunii în conducta de alimentare. Acest lucru se întâmplă cel mai adesea pe vreme caldă, când apa care curge în radiator este redusă la minimum;
• defecțiunile din pompa de circulație pot fi, de asemenea, considerate unul dintre motivele.

Cum se asigură siguranța

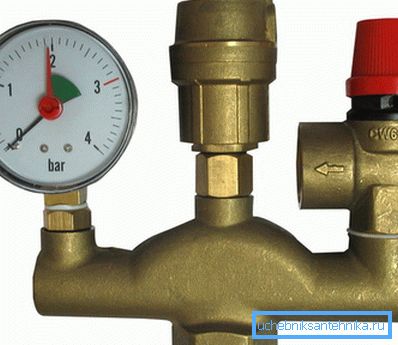

La instalarea oricărui sistem de încălzire au fost folosite un "grup de securitate". Acest termen se referă la o serie de dispozitive care vă permit să monitorizați funcționarea sistemului și să depanați cu promptitudine.

Grupul de securitate include de obicei:

• manometru;
• aerisire - vă permite să îndepărtați aerul din conductă;
• de fapt, o supapă de siguranță pentru încălzire este un dispozitiv care vă permite să suprasolicitați suprapresiunea în câteva secunde.

clasificare

În sistemele de încălzire ale apartamentelor și apartamentelor private se utilizează exclusiv dispozitive de arc cu reglabilitate continuă. Prin raportul dintre eficiență, fiabilitate și cost - aceasta este o opțiune ideală.

Dar, în general, există mai multe tipuri de dispozitive de acest gen:

• primăvară - în astfel de dispozitive tija de bobină este încărcată cu arc și la presiune normală supapa este închisă. De îndată ce presiunea începe să crească, arcul se micșorează și gaura crește - supapa de căldură în exces este descărcată într-un recipient separat sau în retur;

Fiți atenți! Presiunea necesară pentru deschiderea supapei trebuie să fie cu cel puțin 10-15% mai mare decât figura de lucru din țevi.

• dispozitive de tip pârghie se distinge printr-un preț ridicat și posibilitatea unei ajustări flexibile a efortului necesar pentru deschiderea sa. Sarcina se află pe levier și este fixată pe ea astfel încât să se poată mișca. Prin reglarea poziției sarcinii pe pârghie, puteți crește / micșora efortul necesar pentru ao deschide.

Este posibil să se citeze clasificarea și gradul și metoda de recuperare:

• dacă ascensorul nu depășește 0,05 din înălțimea șeii, atunci un astfel de dispozitiv este considerat ascensor redus;
• dispozitivul de ridicare completă asigură mișcarea obturatorului la o distanță egală cu înălțimea șinei (sau chiar mai mare decât aceasta).

În ceea ce privește metoda de reglare, supapa de reținere pentru încălzire poate fi:

• cu o ajustare netedă - ca exemplu, puteți aduce un tip de primăvară. Deplasarea porții depinde de presiunea din conductă;
• cu ajustare în doi pași - este stabilită o anumită valoare a presiunii pragului, deasupra căreia o deschidere de trecere se deschide automat complet, iar acest lucru se întâmplă aproape instantaneu. Folosit în industrie, unde pierderea a câteva secunde poate duce la consecințe grave.

Reveniți și ocoliți dispozitivele

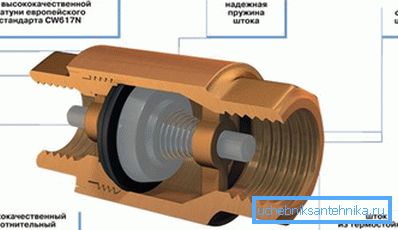

O supapă de reținere în sistemul de încălzire permite răcirea să se deplaseze numai într-o direcție. "Evidențierea" unui astfel de dispozitiv este aceea că tija cu arc numai permite ca apa să curgă într-o direcție. Datorită conexiunilor filetate pentru instalare, nu este dificil.

Uneori, în locul unei siguranțe deschise, pentru încălzire se utilizează o supapă de by-pass. Funcția sa principală este aceeași - egalizarea presiunii în sistem, dar dacă opțiunea deschisă lasă pur și simplu lichidul de răcire în exces, atunci analogul by-pass va redirecționa apa în circuitul de încălzire.

În cazul în care termostatele sunt instalate în fața radiatoarelor, atunci în sezonul cald se poate întâmpla o situație în care toate acestea blochează destul de puternic fluxul de apă în baterii. În consecință, presiunea crește în conducta de alimentare.

Dacă se instalează o supapă de by-pass la ieșirea din cazan, atunci pur și simplu se va transfera o parte a lichidului de răcire de la conducta de alimentare la conducta de evacuare. Deci, dacă se utilizează o supapă de încălzire, este necesară o protecție suplimentară a sistemului de încălzire.

Supape cu trei căi

Principala diferență a acestui tip de dispozitiv este proiectarea - 1 intrare și 2 ieșiri.

Datorită acestui dispozitiv triplu poate fi folosit pentru a realiza:

• amestecarea lichidului de răcire fierbinte cu agentul răcit;

Fiți atenți! Acest lucru este necesar atunci când se utilizează încălzire la temperatură joasă (podea caldă). Ventilul cu trei căi vă permite să organizați amestecarea lichidului de răcire de la retur în conducta de alimentare și să eliminați riscul de aprovizionare cu apă prea caldă.

• O supapă cu trei căi pentru încălzire vă permite să izolați un circuit de încălzire de altul (acest lucru poate fi necesar dacă se utilizează diferite tipuri de transfer de căldură).

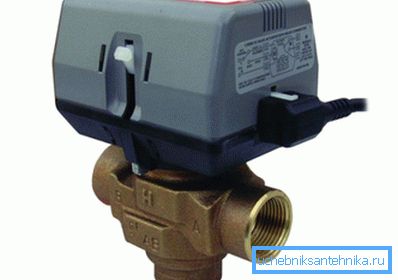

În interiorul carcasei există fie un amortizor, fie o bilă, a cărei rotație reglează curentul de răcire. O unitate servo conectată la termostatul de cameră poate fi utilizată pentru a controla amortizorul.

Câteva cuvinte despre instalare

Instalarea tuturor elementelor grupului de securitate se face manual. Nu trebuie să existe probleme cu instalarea unui dispozitiv de siguranță, deoarece sunt utilizate conexiuni filetate. Iar întrebarea principală este de a plasa toate aceste elemente.

Dispozitivele grupului de siguranță trebuie plasate în zona conductei de alimentare de la cazan. O altă subtilitate este locul unde se instalează supapele de închidere, care permit tăierea instantanee a cazanului în cazul unei defecțiuni.

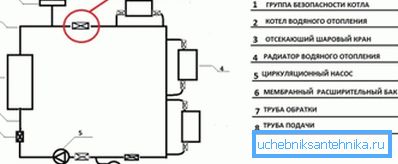

Instrucțiunile pentru instalarea corectă a unui grup de securitate necesită amplasarea unei supape de închidere în spatele unui grup de aceste dispozitive. În acest caz, chiar și după întreruperea cazanului, supapa de siguranță vă va permite să resetați excesul de lichid de răcire și să economisiți cazanul.

Opțiunile de instalare pentru supapa de închidere din fața grupului de securitate și direct pe secțiunea țevii care duce la acesta sunt considerate incorecte. În acest caz, atunci când cazanul este întrerupt, grupul de securitate va fi de asemenea tăiat, iar cazanul poate suferi.

Rezumând

Instalarea unei supape de siguranță vă permite să creșteți fiabilitatea sistemului de încălzire. Datorită acestui dispozitiv simplu și ieftin, tensiunile de presiune nu vor mai periclita integritatea conductelor, iar încălzirea va dura mulți ani.

Videoclipul arată principiul funcționării dispozitivului de siguranță de tip arc.
