Supape cu bilă pentru încălzire: caracteristici structurale,

Orice sistem de încălzire constă dintr-un număr de noduri diferite, concepute pentru a efectua anumite sarcini. Însă ventilele pentru încălzire sunt cele mai importante componente ale sistemului, deoarece, cu ajutorul lor, fluxul de lichid de răcire este controlat.

Pe piață este prezentată o gamă largă de supape diferite care se caracterizează prin debit, diametrul găurii, presiunea nominală și maximă admisibilă, materialul de fabricație etc. Ce să alegeți între diversele soluții de pe piață?

Diferențele structurale ale mecanismelor de blocare de tip minge

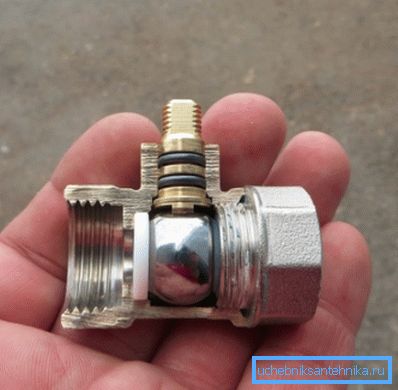

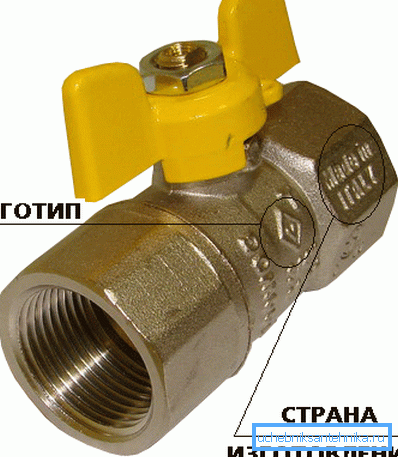

Valvele cu bila (ac) își fac numele în funcție de forma supapei, care este o bilă cu o gaură străpunsă.

Manualul de instrucțiuni al dispozitivului este simplu:

• Datorită rotirii în jurul axei sale, orificiul de trecere de pe minge coincide cu găurile de pe corpul prin care trece lichidul de răcire.
• Rotirea suplimentară a supapei duce la faptul că găurile prin care trece lichidul de răcire nu coincid și fluxul se oprește.

Astfel, supapa cu bilă pentru încălzire are două poziții principale de lucru, și anume "închis" și "deschis". Pozițiile intermediare la care capul este slăbit, de regulă, nu sunt furnizate.

În funcție de configurația gaură, se disting următoarele tipuri:

• modificări simple cu o gaură dreaptă;
• modificare în trei direcții cu un orificiu în formă de L;
• modificări în trei direcții cu deschidere în formă de T.

Important: Pentru a deconecta bateria de la sistemul de încălzire, ca ventil de oprire, cel mai adesea sunt utilizate modificări cu o gaură dreaptă.

În funcție de tipul de conectare, supapele sunt de tipul:

• Valve cu flanșe - se aplică atât în ​​gospodării cât și în sistemele industriale. Valvele cu flanșă sunt fiabile și durabile și, prin urmare, sunt proiectate pentru funcționarea pe termen lung în sisteme cu presiune ridicată.

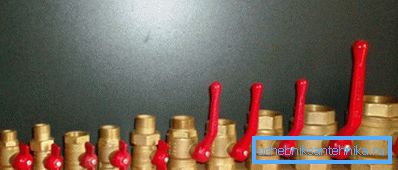

• Racorduri de cuplare utilizată în încălzirea locuințelor. Aceste dispozitive sunt numite din cauza caracteristicilor de proiectare ale monturii.

Macaralele de cuplare sunt selectate pentru un sistem specific de încălzire pe baza parametrilor de ieșire și a presiunii maxime de lucru în rețea.

În funcție de capacitate, supapele cu bilă sunt împărțite în următoarele modificări:

• dispozitivele standard sunt caracterizate printr-o lățime de bandă de până la 80%;
• dispozitivele cu gaură completă se deschid complet și practic nu interferează cu fluxul de lichid de răcire.

Important: În sistemele de încălzire de uz casnic, pentru a asigura transferul maxim de căldură de la radiatoare, se recomandă montarea supapelor de oprire cu întreruperi. Astfel de dispozitive în formă deschisă nu vor împiedica progresul lichidului de răcire.

Selecție în funcție de tipul materialelor de producție

O supapă de ac pentru încălzire este selectată nu numai pe baza caracteristicilor și parametrilor unui anumit sistem, ci și în funcție de tipul de material de producție.

Următoarele soiuri se află pe piață astăzi:

• Modificările cu o carcasă din oțel - se caracterizează prin rezistență ridicată, rezistență la încărcături mecanice substanțiale, dar se disting prin rezistență redusă la coroziune.

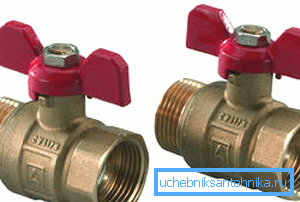

• Alamă sau bronz modificări - plasticitate diferite și, ca rezultat, rezistență la sarcini mecanice. În plus, produsele din alamă și bor sunt rezistente la coroziune și, prin urmare, sunt recomandate pentru utilizarea în sisteme cu rigiditate excesivă și agresivitate a agentului de răcire.

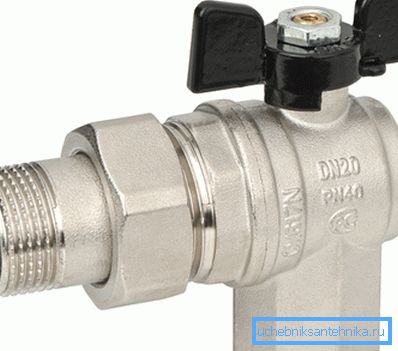

• Modificările din oțelul inoxidabil în vânzare sunt extrem de rare și costisitoare. Durata de funcționare a acestor structuri este cea mai lungă dintre toate produsele de mai sus.

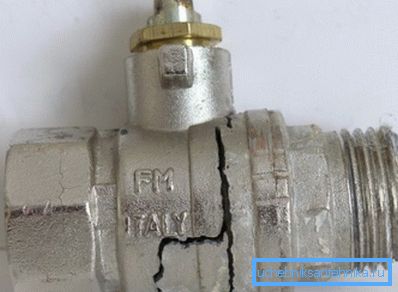

• Modificările făcute din silumin sunt implementate ca o falsă pentru supapele din alamă sau bronz. Prețul unor astfel de produse este scăzut, însă eșuează repede.

Siluminul este un material fragil care se prabuseste literalmente de stresul mecanic excesiv si se rupe datorita schimbarilor de temperatura.

Nu este ușor să distingi produsele din silicon de bronz, dar este posibil. Este suficient să faceți o zgârietură adâncă cu un cuțit sau un fișier pe corpul macaralei.

Dacă banda de zgârietură este galbenă, atunci este din alamă sau din bronz.

Dacă banda de zgârieturi este albă, atunci, cel mai probabil, produsul este din silumin și nu ar trebui să fie cumpărat.

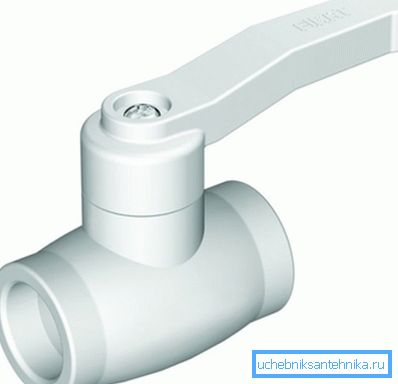

• Modificările realizate din materiale polimerice reprezintă o categorie separată de supape. Aceste robinete sunt instalate pentru încălzire, asamblate din țevi din polipropilenă prin sudare.

O diferență caracteristică între produsele fabricate din materiale polimerice este dimensiunea mai mare decât dimensiunile omologilor metalici.

În ceea ce privește durabilitatea, robinetele de polimer practic nu sunt inferioare modificărilor metalului, deoarece acestea nu corodează. Exemple tipice ale supapelor polimerice sunt supapele cu carcasă din polipropilenă.

Cum este macaraua Mayevsky și ce este folosit

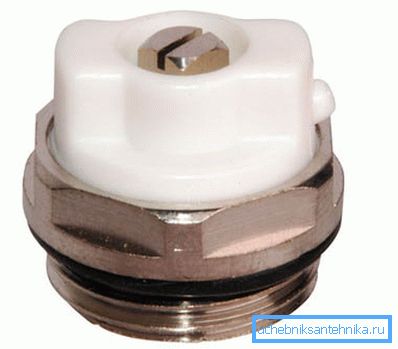

Macaraua lui Mayevsky este o aerisire de tip minge. Scopul dispozitivului este de a elibera aerul și / sau lichidul de răcire la o suprapresiune în sistem.

În mod tradițional, macaraua lui Mayevsky este instalată în partea superioară a radiatorului, unde este înșurubată ca un dop. Din punct de vedere structural, produsul este o șaibă mică cu fir pe margine. Miezul metalic al accesoriului este topit într-o carcasă din plastic.

Valva se rotește în jurul axei sale cu ajutorul unei chei speciale sau cu ajutorul unei șurubelnițe. Aerisirea excesului de aer prin deschiderea laterală.

Instrucțiunea pentru sângerarea aerului nu este nimic complicat:

• Introducem o șurubelniță în canelură sau punem o cheie pe coadă.
• Fă-ți propriile mâini într-o mișcare în sens contrar acelor de ceasornic și am auzit un zgomot - pleacă din aer.
• Aerisirea aerului trebuie să fie ghidată de mărturia manometrului de pe echipamentul de încălzire. Când presiunea atinge nivelul recomandat (pentru sistemele autonome nu mai mari de 1,5-2 Bar), supapa este închisă în sensul acelor de ceasornic.

Important: Împreună cu aerul în exces, lichidul de răcire poate ieși din orificiul de aerisire, deci trebuie să deșurubați supapa ținând un recipient mic sub ea.

În cazul în care în procesul de asamblare a sistemului de încălzire sa dovedit că nu există nici o macara Mayevsky, puteți obține prin instalarea unei valve convenționale cu bilă.

Dar această soluție are mai multe dezavantaje:

• În primul rând, robinetul obișnuit va părea greoi și nu estetic plăcut.
• În al doilea rând, supapele obișnuite nu asigură confort adecvat atunci când aerul se saturează, deoarece ieșirea acestor accesorii este mare.

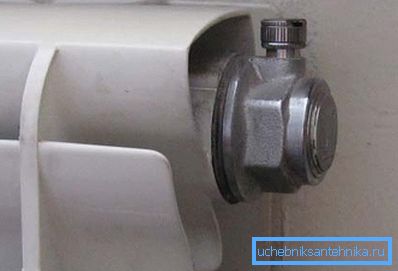

Important: macaraua lui Mayevsky este o aerisire de tip mecanic care necesită participarea directă a omului la monitorizarea parametrilor de presiune. Împreună cu dispozitivele mecanice există pe piață ventile automate de evacuare a aerului, care funcționează singure când presiunea din sistem depășește norma admisă.

concluzie

În articol am enumerat principalele tipuri de supape cu bilă, precum și caracteristicile lor structurale și operaționale. Acum puteți lua decizia corectă cu privire la tipul de supape de oprire care ar putea fi necesare pentru a implementa aceste sau alte sisteme de încălzire (vezi și articolul Repararea sistemului de încălzire - ne pasă de starea de sănătate a sistemului de încălzire).

Mai multe informații utile pot fi găsite prin vizualizarea videoclipului din acest articol.
