Suportul radiatorului: funcții, înlocuire, etanșare

Ce funcții are niplul pentru radiatoarele de încălzire? Cum funcționează? Cum să înlocuiți un niplu spart și cum să asigurați etanșeitatea conexiunii după înlocuire? În acest articol vom încerca să răspundem la întrebările enumerate.

Ce este

Radiatoarele secționale sunt cele mai comune, printre altele, datorită posibilității de reglare flexibilă a dispozitivului de transfer de căldură. Dacă eficiența este insuficientă, puteți adăuga întotdeauna câteva secțiuni, crescând căldura. Este clar că prețul lor este incomparabil cu costul unui nou convector sau al unui panou radiant mare.

Niplul pentru radiator, de fapt, le asigură conectarea reciprocă. Este un tub scurt, cu filete opuse, care sunt înșurubate simultan în două secțiuni adiacente, atrăgându-le unii pe alții. În interior este prevăzut cu o pereche de proeminențe pentru cheia radiatorului.

Diametrul filetului mamelonului și, în consecință, al colectorilor secțiunii este:

Deoarece materialele utilizate în producerea mameloanelor sunt utilizate:

• Fonta ductilă;
• Oțel.

Utile: produsele din oțel sunt mult mai puternice la decalaj, dar au o rezistență mai mică la coroziune. În cazul în care sistemul de încălzire este descărcat pentru vară, atunci este preferabil un niplu de fontă din radiator: acesta va face posibilă mult mai puțin efort atunci când dezasamblați încălzitorul.

probleme

Ce probleme ale dispozitivelor de incalzire prin sectiune au oarecum legatura cu sfarcurile?

Scurgeri intersectoriale

Motivul apariției lor este că garniturile dintre secțiunile strânse de mamelon își pierd treptat elasticitatea datorită încălzirii prelungite și călcării. Cu fiecare încălzire și răcire, dimensiunile liniare ale secțiunilor se schimbă ușor; în timp ce banda este deformată din nou și din nou.

În cele din urmă, în timpul următorului răcire a bateriei, acesta încetează să blocheze complet spațiul dintre colectorii secțiunilor, iar umezeala apare la joncțiune.

Pauză de brăzdare

Mult mai neplăcut cu consecințele sale este ruperea mamelonului. Dacă în primul caz cel mai rău cu care vă confruntați este o băltoacă mică sub baterie, apoi deconectarea unuia dintre colectori este plină de inundații apartamentele vecine și cu apă fierbinte, cu multă nămol și nisip.

Care ar putea fi motivul pentru ruperea unui niplu suficient de durabil?

• Suprasolicitat în timpul montării. După cum am menționat deja, secțiunile se extind într-o oarecare măsură când sunt încălzite; dacă temperatura lichidului de răcire crește, o fisură puțin vizibilă se va extinde și va deveni o sursă de probleme grave.
• Ciocan de apă. Acesta este numele unei valuri care se propagă într-un mediu practic incompresibil, creat prin oprirea bruscă a curgerii atunci când supapa supapei șurubului este trasă, supapa posterioară scade sau doar închide supapele. Presiunea din frontul de curgere al ciocanului de apă poate ajunge la 20-25 atmosfere.

Referință: radiatoarele din fontă sunt proiectate pentru o presiune de lucru de 9-12 atmosfere, aluminiu - 6 - 16.

presurizare

Ce asigură etanșeitatea articulațiilor intersecționale?

• Până la mijlocul secolului al XX-lea, pentru acest scop a fost folosit inul sanitar cu plumb roșu plumb. Vopseaua a împiedicat arderea fibrelor naturale la temperaturi ridicate și amortizarea atunci când au fost umezite. Bobina a fost plasată în jurul sfarcului într-un fascicul strâns și a fost strâns în mod sigur când a intrat în secțiuni.
• Următoarele câteva decenii în asamblarea fabricii de dispozitive de încălzire din fontă au folosit garnituri de paronit (cauciuc rezistent la căldură). Resursa solidă a acestui material este combinată cu o elasticitate scăzută, care necesită un efort mare de strângere.

• Acum, pentru aluminiu sectional, fontă, oțel și baterii bimetalice, împreună cu paronită, se folosesc garnituri de silicon. Ele se disting printr-o secțiune toroidală (cu alte cuvinte, ele arată ca un păstăi subțire). Siliconul își păstrează elasticitatea pentru o perioadă lungă de timp și nu necesită eforturi mari de strângere.

Cu toate acestea, atunci când asamblați o articulație intersecțională, este destul de dificilă centrarea garniturii astfel încât să nu se stoarce din secțiuni. Inelele siliconice sunt mai convenabile pentru a fi utilizate cu secțiuni care au caneluri inele pe planurile colectorilor.

înlocuire

Cum să înlocuiți garnitura dintre secțiuni sau niplu de intersecție?

Iată instrucțiunea de înlocuire pentru momentul în care conexiunea problematică se apropie de sfârșitul radiatorului:

1. După descărcarea lichidului de răcire, dopurile orb sunt oprite.
2. Pe cheia radiatorului, marcatorul indică distanța la conexiunea problematică.
3. Cheia este introdusă în radiator și se rotește pentru a fixa nervurile mamelonului.
4. Sfarcul se rotește în sensul acelor de ceasornic (din partea laterală a conectorului orb, firul rămâne întotdeauna) cu o rotație.
5. Operația se repetă cu cel de-al doilea mamelon. Apoi se întoarce alternativ: o aliniere necorespunzătoare poate bloca conexiunea sau poate sparge pur și simplu mamelonul.

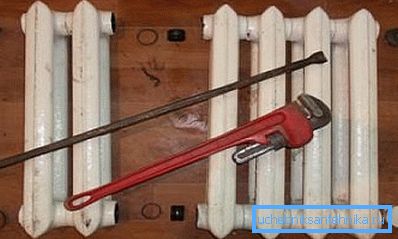

După înlocuirea piesei defecte, ansamblul se execută în ordine inversă. În cazul în care conexiunea problematică este apropiată de căptușeală, radiatorul este demontat și dezasamblat pe podea.

La repararea radiatoarelor secționale este util să cunoașteți câteva subtilități.

• Dacă conexiunea nu dă cheia, încălziți colectorul de secțiuni cu un suflantă sau cu un uscător de păr al clădirii. Datorită expansiunii temperaturii, forța necesară pentru dezasamblare va deveni destul de fezabilă.
• Dacă nu aveți la îndemână plăcuțele de radiatoare disponibile, le puteți face singuri. Tăiați aparatul de fotografiat nedorit, potriviți conturul garniturii vechi cu un pix și trageți noua garnitură cu foarfece obișnuite.

concluzie

După cum se poate vedea, repararea dispozitivelor de încălzire secundară nu necesită calificări înalte sau abilități speciale. Videoclipul din acest articol va ajuta cititorul să afle mai multe despre el. Mult noroc!
