Termostat pentru încălzire: modul de control al
În rețelele climatice cu sisteme centralizate de alimentare cu răcire sau sisteme autonome de încălzire echipate cu dispozitive învechite, este imposibilă reglarea microclimatului în casă prin schimbarea parametrilor cazanului. Prin urmare, pentru a seta temperatura dorită în cameră cu propriile mâini, este necesar să utilizați termostate pentru încălzire montate pe radiatoare. Este vorba despre aceste mecanisme care vor fi discutate mai jos.
Descrierea dispozitivului
Caracteristicile de design ale dispozitivului
Un termostat pe un radiator de încălzire este un dispozitiv montat pe orificiul de admisie al unei baterii a unui sistem de încălzire a apei, care vă permite să reglați intensitatea transferului de căldură prin reducerea sau creșterea cantității de agent de răcire care intră.
Fiți atenți! Instrucțiunile pentru instalarea unui astfel de dispozitiv prevăd utilizarea acestuia ca supapă de oprire. Deci, dacă radiatorul dvs. a scurs, un termostat preinstalat în sistemul de încălzire vă permite să tăiați zona afectată și să efectuați reparațiile necesare fără a opri lucrările restului rețelei de inginerie.

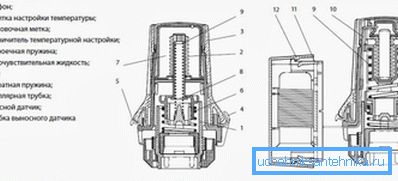

Supapa de control al temperaturii are următoarele caracteristici de proiectare:
- Element termosensibil. Este un cilindru flexibil, cu pereți sub forma unui acordeon, care este umplut cu un lichid care variază semnificativ în volum ca urmare a expunerii la temperatură. Pe măsură ce crește temperatura, substanța din cilindru se extinde și mărește mărimea cilindrului, care, la rândul său, împinge supapa, ceea ce limitează volumul de lichid de răcire care curge prin termostat. În cazul unei scăderi a temperaturii ambiante, termostatele pentru sistemul de încălzire funcționează în ordine inversă. Substanța din elementul sensibil la temperatură este proiectată pentru un număr mare de cicluri de compresie de expansiune. Prin urmare, supapa va funcționa timp de cel puțin o sută de ani. Nu este nevoie să vă faceți griji cu privire la înlocuirea acesteia.
- Mecanism de conectare. Se compune din două cuplaje cu filet, cu ajutorul căruia termostatul pentru un radiator de încălzire este conectat la conductele de încălzire și conexiunea bateriei. Intrarea și ieșirea pot fi amplasate pe aceeași axă sau sub un unghi, ceea ce facilitează instalarea acestora.
- Locuințe. Este realizat în principal din alamă sau din alte metale neferoase pentru a evita coroziunea.
Principalele tipuri de elemente termostatice sunt prezentate în tabel:
| vedere | descriere |

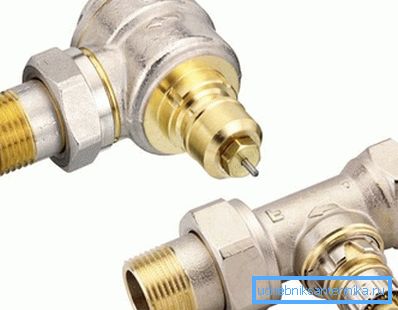

| RTD-G | Se utilizează în sistemele de încălzire care au o schemă de aprovizionare cu agent de răcire cu o conductă, în care apa curge peste baterii în serie. Ele pot fi, de asemenea, parte dintr-un circuit cu două țevi, cu o metodă gravitațională de organizare a curgerii unui lichid (fără a folosi pompe de circulație). |
| RTD-N | Mai des, astfel de termostate pentru radiatoare sunt utilizate în rețelele climatice de vile private cu un sistem de cablare cu două țevi și circulația forțată a fluidului prin radiatoare. Prețul acestor dispozitive este puțin mai mare, dar acestea reglează mai eficient temperatura camerelor. |
Fiți atenți! Când atașați o supapă termostatică la intrarea bateriei, trebuie să aveți grijă ca capul să fie în poziție verticală. Apoi, fluxurile calde ascendente de la radiator nu vor afecta munca sa.
Principiul de funcționare al supapei triple
Există un alt tip de echipament de reglementare care are trei duze:
- pentru furnizarea agentului de răcire fierbinte;
- pentru alimentarea lichidului din conducta de retur (deja răcit);
- pentru a elibera apa mixta la temperatura potrivita.
Un astfel de dispozitiv funcționează pe principiul unui mixer în baie. Suportul de căldură de diferite temperaturi este alimentat prin orificiile de admisie (de regulă, diferența este de la 30 la 50 de grade), iar la ieșire se formează un flux de căldură cu parametrii necesari, care se duce la radiatorul de încălzire.
Fiți atenți! Termostatele descrise mai sus pot fi instalate atât pe radiatoarele individuale, cât și pe segmentele rețelei de încălzire, care reglează temperatura dispozitivelor individuale de încălzire și camera în ansamblu.
La instalare, atenție la etichetare:
- Țeava conectată la conducta de încălzire, care alimentează suportul de căldură, este marcată cu roșu.
- Orificiul prin care apa deja răcită va fi furnizată termostatului este indicată prin albastru.
- Canalul de ieșire poate fi recunoscut de marcajul de culoare neagră.
Soiuri de echipament de control
Luați în considerare principalele tipuri de termostate, care sunt reprezentate în magazinele moderne de specialitate ale echipamentelor de încălzire.

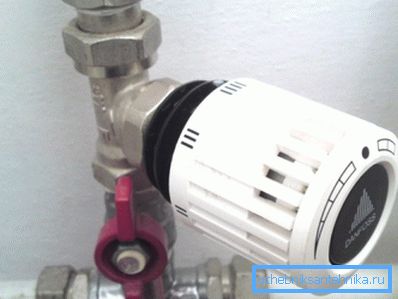

- mecanic. În acest caz, temperatura dorită în cameră este stabilită cu ajutorul unei supape, pe care se aplică diferite diviziuni. Dacă rotiți mânerul într-o direcție sau alta, puteți mări sau micșora volumul de căldură care intră și, astfel, reglați temperatura în cameră în funcție de dorința dumneavoastră.
- Mecanic, cu reglare electronică a supapei. Într-un astfel de dispozitiv, temperatura este de asemenea stabilită de mâner, dar supapa se deplasează datorită unui dispozitiv electric special, care este pornit și oprit în funcție de temperatura aerului din cameră.

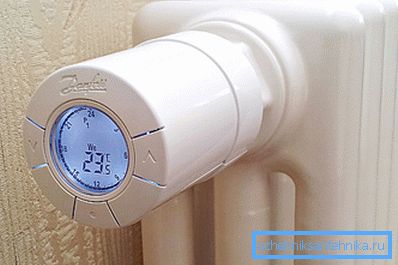

- Termostat pentru radiatoare echipat cu servo. Acest mecanism este un motor electric care împinge încălzirea termostatului supapei. În acest caz, setați temperatura dorită folosind butoanele de pe aparat, iar servomotorul însuși crește sau descrește orificiul prin care apa caldă intră în radiator.
Acest dispozitiv reglează mai precis temperatura din cameră, spre deosebire de soiurile mecanice.

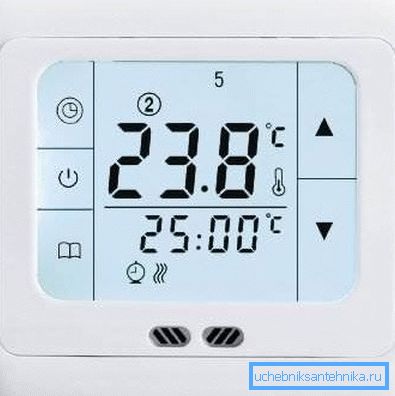

- Termostat electronic. Este un panou de control special, cu ajutorul căruia sunt stabiliți anumiți parametri de microclimat. După aceea, un controler special dă comenzi către termostate situate în diferite părți ale casei.
Folosind panoul de control electronic puteți obține cea mai confortabilă temperatură din casă. În plus, termostatele descrise pot face parte din sistemul "smart home" și pot fi controlate de un program de calculator special reglat.
Instalarea termostatului
Alegerea unui site de instalare
Atunci când alegeți un punct de montare a termostatului, trebuie să respectați următoarele recomandări:

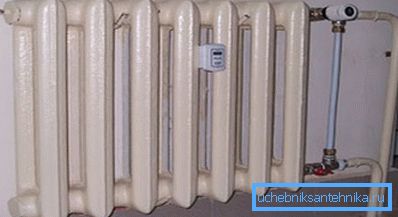

- Cel mai bun loc este intrarea radiatorului. Cu toate acestea, trebuie să se asigure că capul supapei nu este acoperit cu panouri decorative, perdele și alte elemente care împiedică transferul de căldură. Nerespectarea acestei reguli va duce la faptul că termostatul va citi incorect citirile de temperatură.
- Dacă nu îndepliniți cerința de mai sus, puteți instala dispozitivul cu un senzor la distanță.

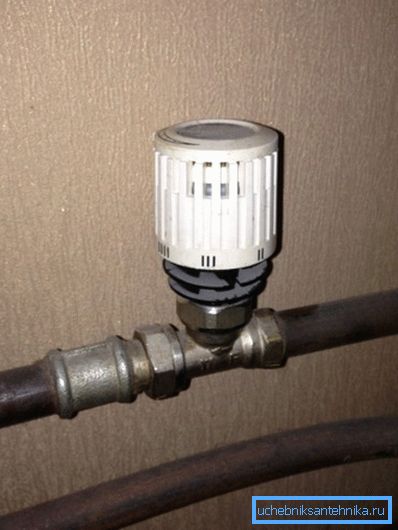

- O altă metodă de instalare este pe o conductă orizontală care alimentează bateria (nu foarte departe de intrare).
Procedura de instalare
Pentru a instala termostatul pe baterie, este necesar să opriți coloana de alimentare și să scurgeți apa de acolo din conducte și radiatoare. După asta, puteți ajunge la lucru.
Secvența acțiunilor este următoarea:
- Este necesar să se taie secțiunea orizontală a conductei care alimentează lichidul de răcire la intrarea bateriei.

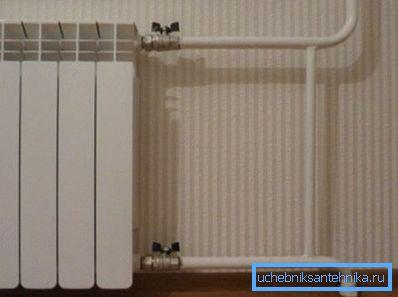

- După aceea, deconectați țevile de la baterie și demontați supapa de închidere (dacă a fost).
- Apoi trebuie să instalați coșurile cu piulițe din supapa termostatică de la intrarea bateriei. Pentru a etanșa articulația, puteți utiliza cabluri sau o bandă specială din polimeri.
- După aceasta, tubulatura este asamblată, o parte din care este termostatul pe care l-ați cumpărat. Când acționați componentele între ele, acordați atenție și corectitudinii și corectitudinii ansamblului.
- Ultima etapă este legarea legăturii cu conducta care alimentează lichidul de răcire. Se folosesc dispozitive cu diametrul corespunzător.

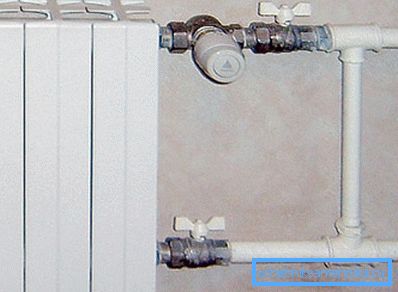

Amintiți-vă că atunci când instalați supapa în sistemele monotub este necesar să se prevadă instalarea unui bypass. Acest jumper conectează conductele de alimentare și evacuare unul cu celălalt. Pentru bypass, trebuie să luați o parte a unui diametru mai mic și să îl încorporați în punctul în care este montată supapa.
Acest lucru trebuie făcut în așa fel încât termostatul instalat să nu blocheze accesul mediului de transfer de căldură la alte baterii, reducând foarte mult temperatura în celelalte încăperi (la distanță de boiler).
Acest lucru este important în special pentru apartamentele cu debit vertical de răcire. Termostatul instalat incorect va bloca fluxul de apă către locuințele situate mai jos, ceea ce nu va aduce confort și stare de spirit vecinilor dumneavoastră.
concluzie
Termostatele pentru sistemele de încălzire vă permit să setați cu precizie temperatura în încăperi. Cu toate acestea, dacă aveți instalat un sistem autonom de încălzire în casa dvs., este mai bine să reglați microclimatul utilizând sistemul electronic al cazanului. Deci, nu numai că reduceți sau creșteți temperatura, dar salvați și purtătorul de energie folosit. Pentru mai multe informații, consultați videoclipul din acest articol.
