Termostat pentru un radiator: scopul utilizării, tipurile,

Când și ce este termostatul folosit pentru radiatoare? Ce modele de acest dispozitiv oferă piața modernă? Cum se instalează corect termostatul? În materialul nostru vom încerca să găsim răspunsuri la aceste și la alte întrebări.

Ce este

Un termostat este un dispozitiv pentru menținerea unei temperaturi constante a oricărui mediu.

În ceea ce privește încălzirea, există două clase de dispozitive:

• Destinate pentru reglarea permeabilității dispozitivelor de linie, sunt utilizate în sistemele de încălzire a apei;
• Termostatele, destinate pornirii și opririi elementelor electrice de încălzire în funcție de temperatura ambiantă, se folosesc în mod previzibil cu diferite tipuri de încălzitoare electrice - convectoare, radiatoare de ulei, încălzirea prin pardoseală prin cablu și film.

Notă: funcționarea dispozitivelor din aceeași clasă se poate baza pe principii fizice diferite. În detaliu vom fi familiarizați cu ele în secțiunea corespunzătoare a articolului.

De ce aveți nevoie de el?

Scopurile utilizării termostatelor în sistemele de încălzire sunt de fapt doar două:

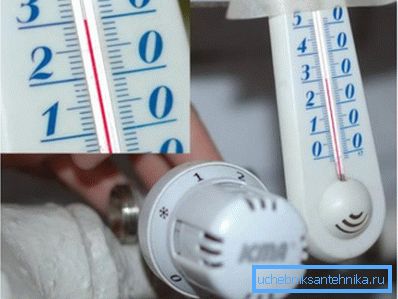

1. Mențineți o temperatură confortabilă a aerului într-un mod complet automat, fără intervenția proprietarului.
2. Economii de energie (electrice și termice).

Când condițiile meteorologice se vor deteriora (scăderea temperaturii stradale, creșterea vântului), transferul de căldură prin plicurile clădirii crește; deoarece aerul se răcește în cameră, termostatul mărește puterea termică a încălzitoarelor. În cazul încălzirii excesive a camerei, nu este nevoie de o ventilație excesivă: termostatul în sine va reduce transferul de căldură la nivelul cerut.

Clasificare și dispozitiv

Acum vom începe să ne familiarizăm cu diferite tipuri de dispozitive termostatice.

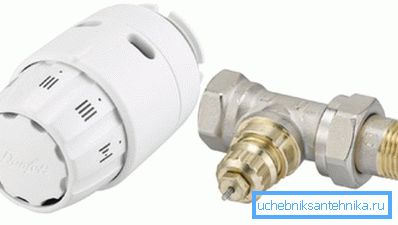

Ventil termostatic

Se utilizează împreună cu diferite tipuri de capete termice în sistemele de încălzire a apei. Funcționarea ventilului este redusă la limitarea fluxului de lichid de răcire prin încălzitor.

Din punct de vedere structural, seamănă cu un șuier care, la rândul său, este o modificare a supapei cu șurub:

• Tija acționează supapa - netedă sau conică;
• Supapa este coborâtă în șa și blochează complet sau parțial curgerea apei prin orificiul din ea.

Ca o supapă cu șurub, o supapă termostatică implică mișcarea mediului prin corpul său numai într-o singură direcție: lichidul de răcire trebuie să curgă numai în șa și exclusiv de jos. Direcția de mișcare a agentului de răcire este indicată întotdeauna de o săgeată pe corp.

Diferența acestui element de reglare a supapelor de la clapeta de accelerație este aceea că bastonul său este acționat nu de un șurub, ci de un dispozitiv de reglare extern - un cap termostatat.

Bellows Thermal Head

Majoritatea absolută a capetelor termice oferite de piața modernă aparțin acestui tip. Demnitatea lor este un preț destul de accesibil, începând de la aproximativ 400 de ruble. Capul burdufului termostatic este non-volatil; funcționalitatea sa este limitată de reglarea continuă a permeabilității supapei, menținând în același timp temperatura setată a mediului fără fluctuații ciclice.

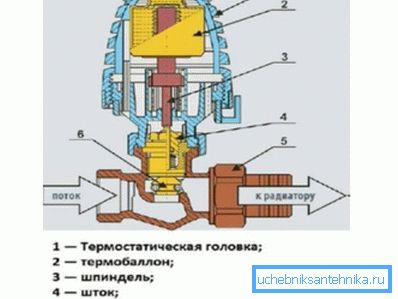

Principiul de funcționare se bazează pe o expansiune semnificativă a temperaturii unor medii lichide și gazoase: conținutul burdufului (tubul ondulat în carcasa dispozitivului) se extinde atunci când este încălzit și presează pe tija supapei.

Când se răcește și se reduce lungimea burdufului, arcul de revenire intră în joc. Temperatura este stabilită de un fir normal, care deplasează tija în raport cu burduful.

Notă: capetele de acest tip pot fi echipate cu un senzor termic extern pe un tub capilar, prin care mediul de lucru care se extinde în senzorul termic intră în cavitatea burdufului.

Cap termal electronic

Termostatele radiatoare electronice sunt mult mai complexe:

• Termocuplul este responsabil pentru înregistrarea temperaturii exterioare - un senzor termic compus din doi conductori diferiți conectați în serie. Atunci când contactele dintre ele sunt încălzite la temperaturi diferite, un curent constant slab apare în circuit; cu cât este mai mare diferența de temperatură, cu atât este mai mare valoarea acesteia.

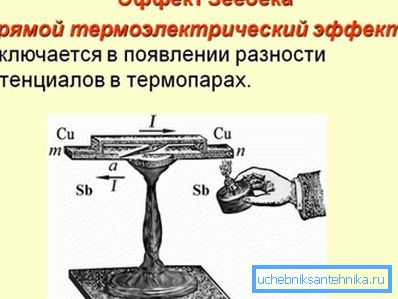

Este curios: în ciuda faptului că capetele termice electronice sunt poziționate ca noi soluții de înaltă tehnologie, efectul termoelectric (efectul Seebeck) care stă la baza principiului funcționării lor a fost descoperit cu aproape două secole în urmă.

• Supapa termostatică este acționată de un servomotor cu putere redusă. Datorită cutiei de viteze, curentul consumat de acesta este limitat la 100 mA, ceea ce face posibilă utilizarea ca baterii a unor celule galvanice compacte obișnuite (baterii plate sau cu pen-lumină).

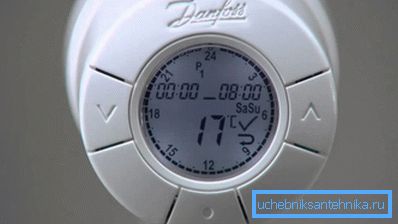

• Prelucrarea datelor termocuplu este efectuată de un microcontroler. Permite programarea ciclului zilnic și uneori săptămânal de temperatură: de exemplu, noaptea, când necesitatea căldurii este minimă, temperatura în cameră poate fi redusă cu 2 până la 3 grade.

Cum se compară prețurile pentru burdufuri și capetele termice electronice? Iată un extras din lista de prețuri pentru produsele Danfoss:

Termostate pentru echipamente electrice

Podeaua termoizolată, convectorul electric sau radiatorul de ulei cu termostatul funcționează la putere constantă; consumul de căldură este limitat de opririle periodice ale dispozitivului. În rolul termostatului se servește plăcuța bimetalică - un contact flexibil al două metale diferite, cu coeficienți diferiți de dilatare termică.

Când se atinge o anumită temperatură, placa bimetalică se deformează, deschizând contactul și întrerupând alimentarea cu energie a elementelor de încălzire. În timp ce se răcește, se restabilește forma originală de contact, după care se reia sursa de alimentare. Prin ajustarea distanței dintre placa bimetalică și terminal, puteți regla temperatura termostatului.

Simplitatea designului oferă cea mai mare rentabilitate a dispozitivului, dar impune restricții asupra curentului maxim prin termostat: pentru aparatele de uz casnic este de 16 amperi, care la o tensiune de 220 volți corespunde unei puteri electrice de aproximativ 3,5 kW.

Notă: termocuplul poate fi încorporat în dispozitiv sau în telecomandă. Astfel, încălzirea prin pardoseală electrică este de obicei utilizată de senzorul de la distanță, așezat în șapă sau sub stratul de finisare.

montare

Ce reguli ar trebui să se respecte la instalarea termostatelor pe încălzire cu propriile mâini?

În ciuda diferenței dintre dispozitivele dispozitivului, instrucțiunea este universală:

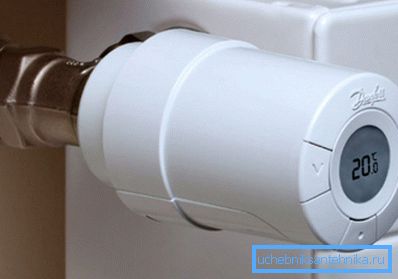

• Capul termostatic sau senzorul de temperatură trebuie să fie amplasate în afara fluxului de aer ascendent de la radiator sau de conexiunile la acesta. De regulă, acest lucru se realizează prin instalarea orizontală a capului; senzorul de distanță poate fi amplasat oriunde în cameră.

• Se recomandă amplasarea dispozitivului în afara zonei luminate puternic.. Lumina directă a soarelui va încălzi carcasa și senzorul de temperatură în sine, afectând precizia calibrării.

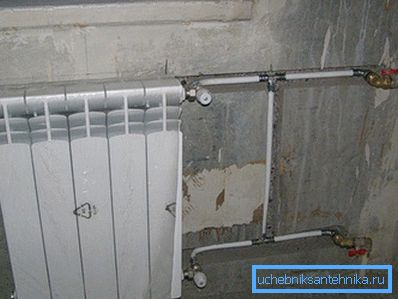

• Supapele termostatice, ca orice dispozitive de reglare a presiunii, preiau prezența unui by-pass între conexiunile la radiator. Atunci când încălzitoarele sunt conectate în serie, întregul circuit va fi stropit.

concluzie

Sperăm că revizuirea noastră miniaturală a ofertelor de pe piața modernă va părea interesantă și utilă pentru cititor. Materialele suplimentare, ca de obicei, vor oferi un videoclip în acest articol. Mult noroc!
