Testarea presiunii sistemului de încălzire: scopul,

Testarea presiunii și spălarea sistemului de încălzire este o procedură obligatorie înainte de punerea în funcțiune a încălzirii. La sfârșitul procedurii, se completează un formular de certificat de testare, care este un document obligatoriu care indică instalarea cu succes a rețelei de încălzire.

Vom spune ce este încălzirea și cum ar trebui să fie făcut.

Conducte hidraulice

Definiție și procedură

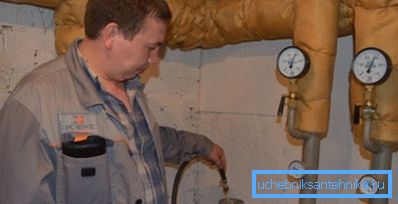

Testarea la presiune și spălarea sistemelor de încălzire este o procedură necesară, care constă în testarea hidraulică a unui obiect pentru prezența unor scurgeri și conexiuni de calitate slabă. Testul este că conducta este umplută cu apă, aerul este îndepărtat cu ajutorul supapelor de evacuare a aerului și echipamentul pentru testarea presiunii este conectat la sistemul de încălzire (a se vedea și articolul Meet-Air Heating Systems).

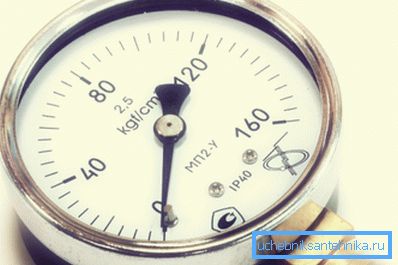

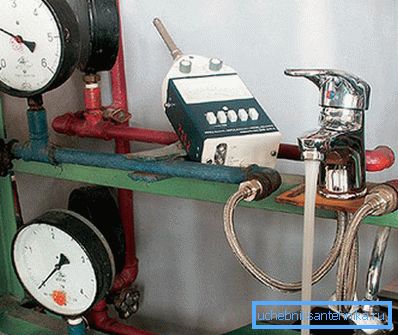

Compresorul injectează presiunea, care este cu 20-50% mai mare decât cea nominală, iar conducta este lăsată în această stare timp de 30 de minute. În acest timp, presiunea este controlată de un manometru, iar dacă nu cade, înseamnă că rețeaua este strânsă. Noile circuite moderne de încălzire sunt testate cu un exces dublu de presiune de lucru.

Dacă, totuși, se înregistrează o scădere de presiune în decurs de 30 de minute, presa pentru presurizarea sistemelor de încălzire este oprită, apa este drenată și toate părțile de încălzire sunt verificate pentru scurgeri. Când se găsește și se fixează scurgerea, procedura se repetă.

La final, pe baza lucrărilor efectuate, se face o estimare a crizei sistemului de încălzire, care indică costul fiecărei faze individuale de lucru și costul măsurii în ansamblu (conform OKDP - "Conducte de conducte hidraulice și pneumatice"), precum și un test de presiune.

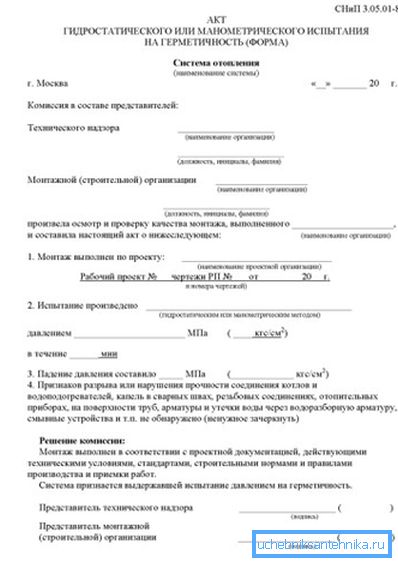

Fiți atenți! După un test de succes, inspectorul întocmește un certificat de testare, semnat de reprezentantul organizației de instalare și de reprezentantul supravegherii tehnice. La finalizare, obiectul este spalat si pus in functiune.

Echipamente și personal pentru testarea presiunii

Un exemplu clasic de echipamente pentru efectuarea testelor hidraulice este o presă de încălzire. Acest dispozitiv este conectat la circuit pentru o creștere controlată a presiunii în țevi.

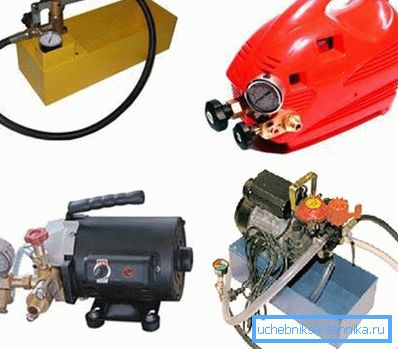

Pompa pentru testarea presiunii sistemelor de încălzire poate fi manuală sau electrică. Întrucât pentru majoritatea rețelelor de încălzire locale de case particulare și cabane de înaltă presiune nu sunt necesare, testarea manuală a presiunii este suficientă.

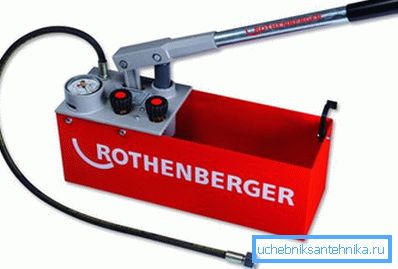

Pompele manuale pentru testarea presiunii sistemelor de încălzire pot dezvolta un efort de la 25 la 60 de bar sau mai mult, ceea ce este suficient pentru a verifica etanșeitatea nu numai într-o casă de țară, ci și într-o clădire cu cinci etaje a orașului.

Avantajele utilizării dispozitivelor portabile:

• Dimensiunile mici și greutatea dispozitivului o fac mobilă chiar și într-un apartament normal din oraș. Pompa manuală va fi convenabilă atât pentru activități profesionale, cât și pentru uz personal;
• Prețul relativ scăzut al echipamentelor îl face accesibil pentru publicul larg.. Spre deosebire de echipamentele electrice specializate, presele manuale au etichete de preț destul de accesibile;
• Gama de parametri de funcționare satisface pe deplin necesitățile echipamentelor de încălzire de dimensiuni mici și medii.. Pompa vă permite să realizați dublarea performanței de funcționare a rețelei normale a unei case particulare;
• Designul simplu este caracterizat prin fiabilitate ridicată și funcționare pe termen lung fără defecțiuni și defecțiuni.. Pompa este foarte simplă și nu există nimic deosebit în ceea ce privește ruperea acesteia.

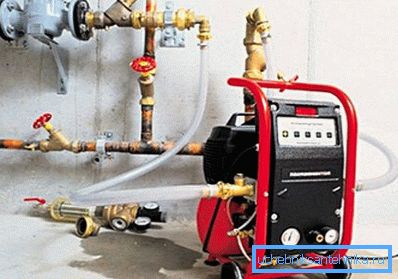

Pentru testarea circuitelor mari și extinse în locații mari, clădiri cu mai multe etaje, fabrici de producție etc. folosiți pompe electrice care pompează apă sub presiune ridicată, care nu poate fi atinsă pentru mecanismele manuale. Ele sunt echipate cu o pompă de auto-amorsare și sunt capabile să dezvolte o forță de până la 500 kgf / cm2 (bar).

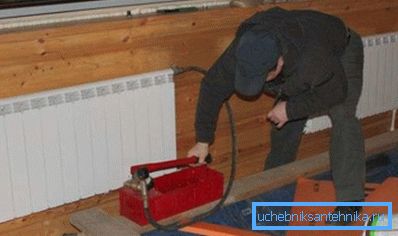

Unitățile electrice pot fi construite în linie sau conectate la orice orificiu. Cel mai adesea, furtunul este conectat la o supapă de scurgere sau prin care țeava este umplută cu apă. De asemenea, a practicat conexiunea cu radiatorul prin conectorul macaralei Mayevsky.

Mașinile electrice sunt de obicei echipate cu o unitate de control cu ​​protecție automată împotriva supraîncălzirii. Dacă temperatura motorului crește peste limita prestabilită, atunci protecția eliberează presiunea și permite unității să se odihnească.

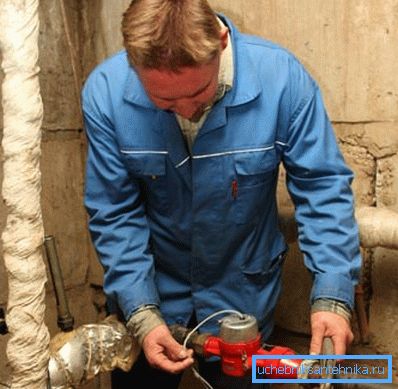

Pentru rețelele mici, tipice pentru case de țară și alte clădiri mici, nivelul efortului este mai mic - până la 2 atm. Astfel de rețele pot fi verificate cu presiunea obișnuită a apei. Conducta de încălzire este conectată la rețeaua centrală de alimentare cu apă, apare o presiune de aproximativ 2 kgf / cm2, iar apoi obiectul este inspectat pentru scurgeri și alte defecte.

Fiți atenți! Dacă ați instalat încălzirea în țară cu propriile mâini, atunci puteți face față testului fără ajutorul specialiștilor. În cazul clădirilor urbane înalte, instruirea necesită participarea obligatorie a utilităților și serviciilor care efectuează întreținerea instalației.

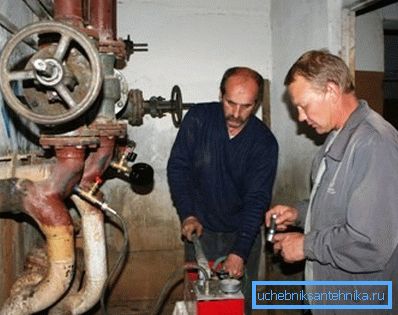

Reprezentantul supravegherii tehnice sau reprezentantul clientului lucrărilor acceptă lucrările.

În ce cazuri se face testarea presiunii

Rămâne să aflăm când este necesar să testați conductele pentru rezistență.

Conform prevederilor SNiP, verificarea este efectuată în astfel de cazuri:

• După montarea unui obiect nou. Pentru a pune în funcțiune încălzirea, este necesar să fie testată cu presiune ridicată;
• După repararea oricărei părți a rețelei sau a oricărui dispozitiv de încălzire, fitinguri, echipamente. Orice depresurizare necesită retestare;
• După înlocuirea oricărei părți a conductei, după eliminarea oricărei încălcări a integrității țevilor sau a conexiunilor de calitate slabă;
• Înainte de începerea sezonului de încălzire.

Fiți atenți! Înainte de presurizarea sistemului de încălzire, persoanele din exterior și locuitorii ar trebui să fie evacuate din incintă. Din motive de siguranță, lucrarea este efectuată pe un obiect gol.

concluzie

Am analizat testul de presiune la încălzire și am spus ce este. Dacă sunteți interesat de informații mai detaliate, vizionați videoclipul și citiți alte materiale de pe site-ul nostru.
