Tipuri de radiatoare bimetalice. soiuri de desene sau

Doar așa se întâmplă că majoritatea mare putere noastre sezonul de încălzire durează cel puțin șase luni, așa că interesul oamenilor în calitatea de dispozitive de încălzire nu este inactiv. fier și oțel turnat funcționare pentru mai mult de 100 de ani și toți le cunosc, dar care sunt avantajele și dezavantajele radiatoarelor bimetalice, a apărut relativ recent, oamenii nu sunt încă pe deplin cunoscute. Am încercat să sistematizăm mai multe puncte de vedere și să le prezentăm în atenția dumneavoastră.

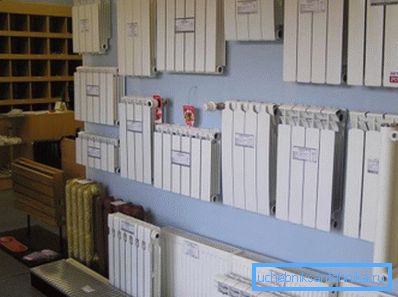

Tipuri de modele

După cum sugerează și numele, bimetalul este un compus de două metale diferite. Cel mai adesea este o combinație de oțel și aluminiu, deși modelele sunt de asemenea produse în cazul în care cuprul este combinat cu aluminiu.

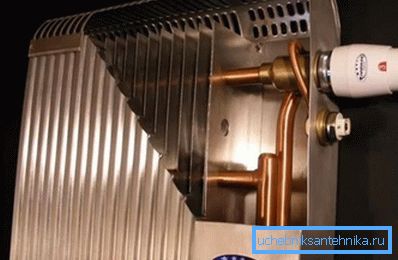

De regulă, este un radiator bimetalic turnat solid sau monolit. Prețul acestor panouri din cupru-aluminiu este cel mai mare, dar transferul lor de căldură este de câteva ori mai mare decât caracteristicile omologilor de oțel.

În plus față de oțelul carbon obișnuit, sunt disponibile baterii, în care miezul este fabricat din oțel inoxidabil. Acestea sunt destinate sistemelor în care lichidul de răcire are un nivel ridicat al pH-ului, precum și o presiune de funcționare instabilă sau ridicată. Nu sunt mult mai ieftine decât cuprul. Oțelul inoxidabil este bun pentru clădiri înalte (mai mult de 16 etaje) și pentru iubitorii de marje de siguranță grave.

Adesea, atunci când oamenii vorbesc despre astfel de structuri, înseamnă oțel carbon și tandem de aluminiu.

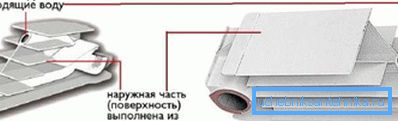

Dar aici nu este atât de simplu, există un așa-numit radiator bimetalic complet și un parțial, sau pseudo bimetal.

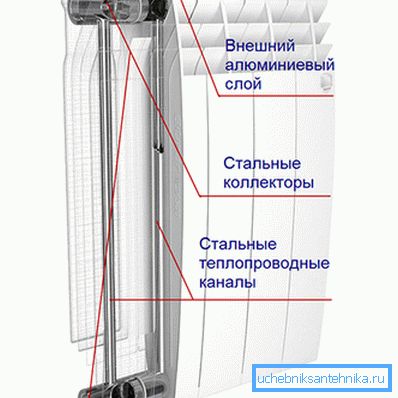

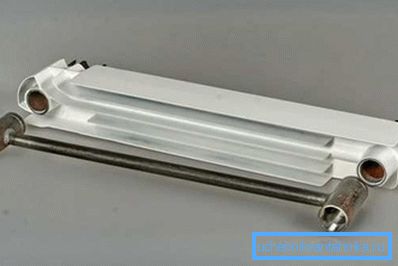

• Expresia radiator bimetalic complet, spune că într-o astfel de baterie are un miez din oțel solid. În acest caz, lichidul de răcire nu este în niciun fel în contact cu carcasa din aluminiu. În unele surse, astfel de modele pot fi denumite "îmbunătățite";

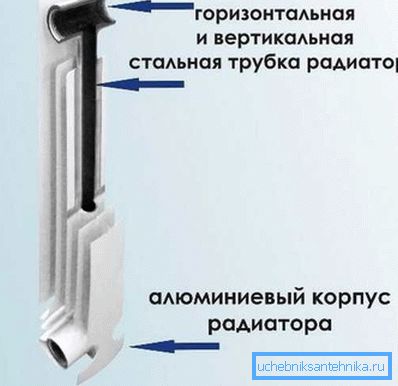

• Dispozitivul este un radiator bimetalic cu miez din oțel, asigură montarea tuburilor de oțel numai în canalele verticale ale structurii. Canalele orizontale mai groase și mai largi în astfel de baterii sunt fabricate din aluminiu.

Important: structurile complete și parțiale din oțel sunt disponibile cu unul și două canale verticale. A doua opțiune are o adâncime mai mare, dar diferă în cazul transferului de căldură îmbunătățit. În plus, nu în ultimul rând, probabilitatea de a înfunda simultan ambele tuburi este neglijabilă.

Ce opțiune este mai bună

• În zgârie-nori urbani, una dintre cele mai mari pericole este presiunea ridicată. Aici sunt evidente avantajele radiatoarelor bimetalice cu un miez solid din oțel. Presiunea de lucru în clădiri înalte crește adesea la 6-9 atmosfere, care se potrivește bine cu caracteristicile produselor cu miez de oțel parțial. Dar puterea de ciocan de apă poate ajunge la 15 - 30 atmosfere, dar astfel de teste de aluminiu nu sunt în vigoare;
• În plus, structurile de aluminiu nu pot funcționa în sisteme în care există cupru. În cazul contactului direct al aluminiului și cuprului începe procesul de corodare electrochimică, ceea ce duce în mod inevitabil la distrugerea componentelor din aluminiu;

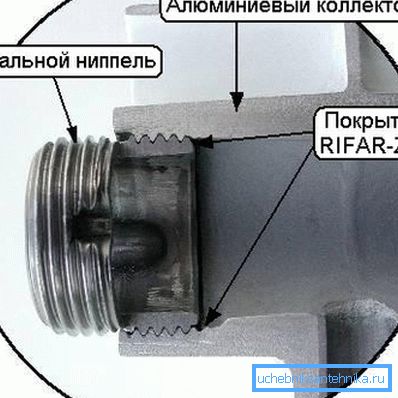

Important: construcția solidă cupru-aluminiu a radiatoarelor bimetalice de încălzire asigură aranjarea unui strat între aceste metale. Procesul este destul de complicat și scump.

• O altă limitare pentru părțile din aluminiu este pH-ul lichidului de răcire. Limita superioară aici este de 9 unități, dar este mai bine să nu se "deruleze" pentru 7-8 unități;
• În ciuda rezistenței ridicate și a altor avantaje, agregatele cu miez din oțel au deficiențe. Primul lucru care vă atrage atenția este prețul ridicat al produselor. În plus, producția de căldură a acestor baterii este cu 10% mai mică decât cea a modelelor mixte și cu 15-20% mai mică decât cea a modelelor din aluminiu pur;

• Cântărind avantajele și dezavantajele radiatoarelor bimetalice de diferite tipuri, am ajuns la concluzia că agregatele mixte cu presiune de presiune de până la 25 atmosfere și două canale verticale sunt destul de potrivite pentru clădirile standard "Hrușciov" sau pentru clădirile cu nouă etaje;
• Zgârie-norii moderni cer-înalți necesită o abordare mai serioasă. Aici trebuie preferată o miez din oțel dintr-o bucată, de preferință din oțel inoxidabil;
• În ceea ce privește sectorul privat, cu sistemele sale locale cu putere redusă, în cazul în care tubulatura este din material plastic sau din oțel, este suficient, baterii de aluminiu relativ ieftine, cu transfer de căldură ridicat.

Sfat: Am observat că în cataloage și pe paginile de site-uri specializate, descrierea unora dintre modelele trebuie să conțină o mențiune a faptului că agentul de răcire este în contact numai cu țevi din oțel. Restul sunt tăcut modest despre acest moment. Prin urmare, după examinarea detaliată, astfel de agregate sunt amestecate.

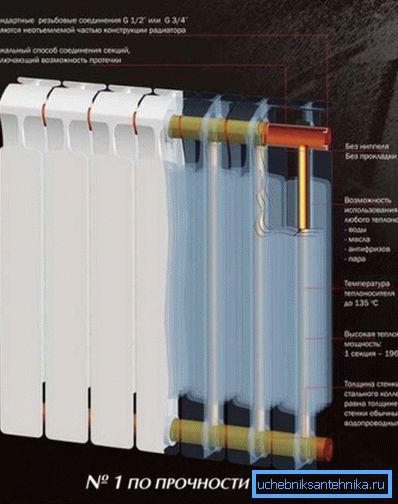

Date tehnice

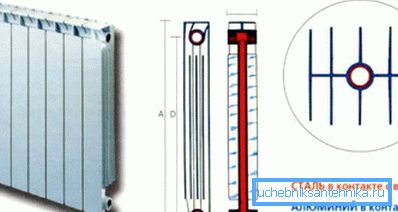

Dispozitivul standard al radiatoarelor bimetalice este prezentat în diagramă. Dar, în ciuda principiului general al aspectului nodurilor, caracteristicile modelelor de la diferiți producători pot varia foarte mult între ei. După cum înțelegeți, publicarea parametrilor tuturor modelelor prezentate pe piața modernă este nerealistă. Prin urmare, vom vorbi despre datele medii.

Transferul de căldură sau cantitatea de căldură eliberată în cameră pentru astfel de produse este pur și simplu luxoasă. Dacă vorbim despre oțelul de aluminiu bimetal complet, atunci cifrele sunt de aproximativ 160 - 180 wați. Unitățile mixte pot livra 170 - 200 de wați dintr-o secțiune.

Referindu-se la combinația dintre cupru și aluminiu, trebuie remarcat faptul că transferul de căldură al unor astfel de panouri este aproape la fel ca aluminiul pur. În medie, este de 200 - 220 de wați. Conform standardelor GOST, toate aceste date sunt corecte la o temperatură a lichidului de răcire de 70 ° C. În consecință, abaterea în orice direcție va determina o scădere sau o creștere a transferului de căldură.

Presiunea maximă pe care structurile bimetalice le poate rezista, variază între 16 și 25 de atmosfere. Cu toate acestea, producătorii de renume garantează că agregatele lor combinate rezistă până la 30 atmosfere, iar produsele cu un miez din toate celelalte sunt capabile să reziste la 40 de atmosfere și mai mari.

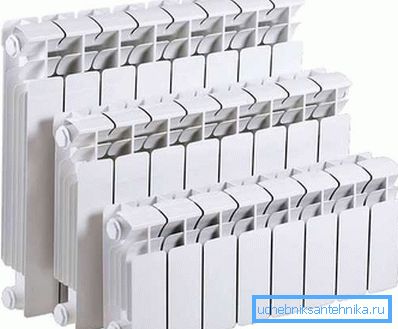

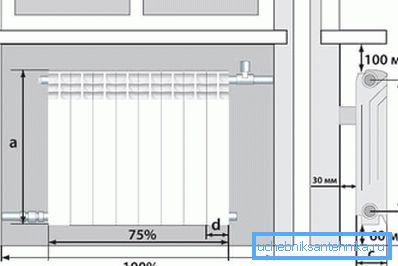

Un alt avantaj al acestor baterii este o gamă largă de dimensiuni ale axelor. Dimensiunea axială este distanța dintre axele orizontale ale intrărilor superioare și inferioare. Aici este 200 mm, 300 mm, 350 mm, 500 mm și 800 mm. După cum puteți vedea, există ceva de ales, deși cea mai populară este considerată a fi dimensiunea de 500 mm.

Important: mulți producători specifică limita superioară a temperaturii lichidului de răcire la 100 de grade sau mai mult. Dar majoritatea experților susțin că nici bimetalul de cea mai bună calitate nu este capabil să reziste la temperaturi de peste 90 ° C. Totul este mai mult legat de domeniul marketingului.

În ceea ce privește durabilitatea, în medie, producătorii spun aproximativ douăzeci de ani de garanție și nu există nici un motiv să se îndoiască. Unele panouri solide cu miez de cupru sau oțel inoxidabil pot funcționa de până la 50 de ani.

De asemenea, mulți marketeri spun că o cantitate mică dintr-o secțiune a bateriei, în medie, fluctuează în jur de 200g, este adevărat. Pe de o parte, acest lucru este, bineînțeles, bun, deoarece cu cât este mai mic volumul de lichid de răcire, cu atât este mai ușor să îl încălziți și să controlați temperatura după aceea.

Dar, pe de altă parte, capacitatea de mică se realizează prin canalele interne subțiri, iar acest lucru crește probabilitatea de colmatare, în special în sistemele urbane centralizate.

Calculați numărul secțiunilor

În principiu, tot ceea ce este necesar pentru a face calculul numărului de secțiuni per cameră este puterea termică a unei secțiuni. Orice instrucțiuni însoțitoare la catalogul de produse sau companii conțin aceste date. Dar puteți conta, în funcție de volumul, suprafața sau pierderea de căldură din cameră.

Calculul pierderilor de căldură, de regulă, face un inginer profesionist de căldură. Aici, pe lângă datele tradiționale, se ține seama de masa diferiților factori și corecții. De exemplu, cum ar fi grosimea pereților, materialul din care este construită casa, numărul de etaje și așa mai departe. Aceasta este o muncă destul de dureroasă și, cel mai adesea, se efectuează astfel de calcule în stadiul construirii unei case.

Pentru a calcula volumul de specificații standard de spațiu utilizate listate în SNP corespunzătoare, potrivit acestor date, pentru a menține temperatura medie? 20 C in 1m? spațiul din casa panoului consumă 41 de wați, iar pentru structurile din caramida această valoare este de 34 de wați.

Apoi, totul este simplu, aveți nevoie pentru a se multiplica lungimea, lățimea și înălțimea camerei și, în funcție de capacitatea cilindrică a obținut, se calculează cantitatea aproximativă de căldură necesară pentru a încălzi casa.

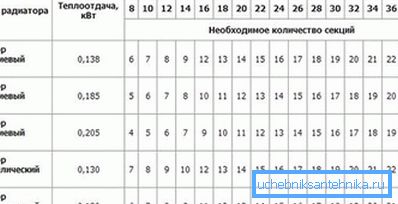

Cunoscând capacitatea de proiectare pe care o secțiune este capabilă să o emită, este ușor să calculați numărul de secțiuni. Această metodă este adesea folosită în construcția unor cabane private sau a unor clădiri cu un aspect non-standard.

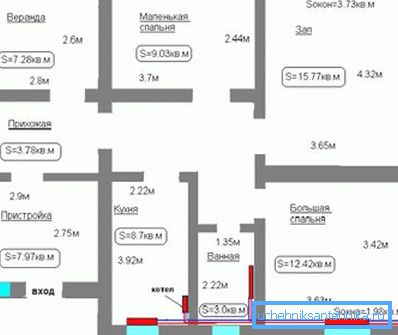

În ceea ce privește calculul suprafeței camerei, este recunoscut ca fiind cel mai puțin exacte. De regulă, acesta este utilizat de locuitorii apartamentelor standard ale orașului, cu plafoane care nu depășesc 3 metri.

Potrivit aceluiași SNiP, un metru pătrat de spațiu de locuit necesită 100 W pentru încălzire. Înmulțind cuadratura cu 100 W și împărțind cu puterea unei secțiuni, obțineți numărul de secțiuni.

Sfat: atât calculul în funcție de volum, cât și de suprafață, nu diferă în ceea ce privește precizia tabelară. Prin urmare, în cazul în care camera este mai mult de un perete exterior, mansarda neîncălzite sau un balcon, puteți crește în condiții de siguranță a datelor cu 20%. De asemenea, nu uitați de temperatura apei din sistemele noastre urbane, este sigur să aruncați încă 10%.

Videoclipul din acest articol conține informații despre radiatoarele bimetalice.

concluzie

Avantajele și dezavantajele radiatoarelor bimetalice de încălzire sugerează că acestea ar trebui instalate în șosele urbane sau în cabane private cu un agent de răcire agresiv, cum ar fi antigel. În alte cazuri, nu are sens să plătești pentru o astfel de calitate și fiabilitate ridicată.
