Probabil, ar trebui să acordați atenție imediat faptului că o conexiune directă a unui radiator de încălzire implică trei opțiuni principale - laterale, inferioare și diagonale, dar unele nuanțe sunt posibile. În plus, există opțiuni pentru contururi, care pot fi una sau două conducte, depinde și de numărul de etaje din clădire și pot fi luate în considerare și în ceea ce privește proiectarea. Dar vom vorbi mai multe despre toate astea în materialul de mai jos, și vă vom arăta, de asemenea, cu privire la subiectul videoclipului din acest articol.

Modalități de conectare diferită

Varietate de contururi

Notă. Circuitul sistemului de încălzire poate fi unul sau două țevi. Eficiența transferului de căldură al dispozitivelor, precum și metodele de conectare a acestora, depind de aceasta.

1. Sistemul de încălzire cu o singură conductă implică o buclă cu buclă dintr-o singură țeavă în care sunt blocate radiatoarele de încălzire - un exemplu de instalare este prezentat în imaginea superioară:
2. aici lichidul de răcire, care se deplasează de la boiler, pe cale, prin conducte cu un diametru mai mic, se abate prin baterii și sub presiunea pompei de circulație revine la aceeași conductă;
3. dar după trecerea prin încălzitor, apa pierde temperatura, deci, cu cât sunt mai multe radiatoare într-un astfel de sistem, cu atât mai rece va fi apa;
4. în sistemele autonome nu se recomandă instalarea a mai mult de 3-4 radiatoare pe o conductă cu buclă pentru a putea menține aproximativ aceeași temperatură în fiecare dintre ele;

1. Într-un sistem cu o singură țeavă, în special în clădiri cu mai multe etaje, este mai convenabil să conectați dispozitivele din lateral, dar cum să conectați un radiator de încălzire cu o conexiune laterală pentru a păstra cât mai mult posibil temperatura în bateriile ulterioare? Pentru a face acest lucru, un jumper, numit "bypass", taie între conductele de alimentare și retur și servește două scopuri:
2. în primul rând, o parte din apă trece prin conductă fără a intra în baterie, prin urmare, nu este răcit;
3. în al doilea rând, datorită bypass-ului, puteți să demontați fără a scurge lichidul de răcire, chiar dacă circuitul trece direct prin radiator fără un by-pass;

1. Circuitul cu două țevi poate fi numit mai convenabil - aici agentul de răcire pătrunde în radiator de la conducta de alimentare și apa răcită este descărcată în conducta de retur și revine la boiler pentru încălzire nouă:
2. Dar costul operării unui astfel de aranjament este ceva mai mare, deoarece trebuie să încălziți mai multă apă, prin urmare, trebuie să cheltuiți mai multă energie pentru a plăti;
3. Dar un astfel de circuit nu provoacă niciodată probleme și puteți încorpora un număr mare de radiatoare în el, deoarece este posibil să se mențină o temperatură uniformă în toate;

1. În plus, pentru un sistem cu două țevi, instrucțiunile prevăd conectarea în comun a unui circuit radiator cu o podea caldă, dar acestea sunt două dispozitive diferite care necesită circulația lichidului de răcire la temperaturi diferite.
2. Însă, în ciuda acestei dezacorduri aparente, are loc o astfel de conectare - la intrarea în conducta de încălzire prin pardoseală este instalată o supapă cu trei căi, iar când circuitul se încălzește până la starea dorită, supapa este activată și apa caldă din feed este resetată la "return";
3. Principiul unei astfel de conexiuni este bine prezentat în imaginea schematică de deasupra acestui paragraf.

În mod secvențial și în paralel

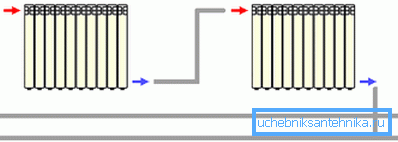

În plus, conexiunea poate fi serială și paralelă, astfel încât conexiunea serială a radiatoarelor să fie afișată în imaginea superioară.

Această situație apare și atunci când bypass-ul este blocat și apa dintr-un radiator curge imediat în cealaltă, ocolind fluxul de alimentare și retur. Dar nu este deloc necesar ca circulația să fie diagonală pe dispozitiv - deci poate fi o conexiune laterală inferioară ("Leningrad") sau o conexiune laterală unilaterală, punctul este că lichidul de transfer termic curge imediat de la baterie la baterie.

Atunci când racordarea radiatoarelor de încălzire este paralelă, acestea sunt independente una de cealaltă, prin urmare, temperatura apei în ele va fi uniformă, atât în ​​primul, cât și în ultimul dispozitiv.

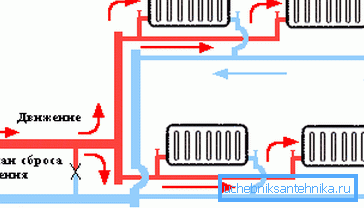

Dar acest lucru este posibil numai într-un sistem cu două conducte, în care cantitatea de baterii nu afectează în nici un fel fluxul de lichid de răcire. Diagrama unei astfel de conexiuni se vede în partea de sus și poate fi laterală, inferioară sau diagonală.

Pe diagonală, pe partea laterală și pe partea inferioară

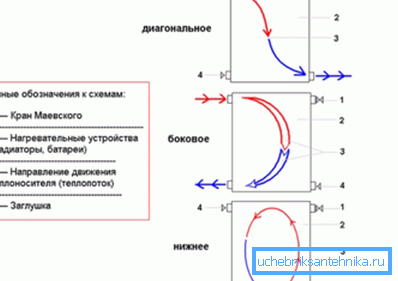

Conectarea diagonală a radiatoarelor este considerată optimă, deoarece agentul de răcire circulă în acesta cu cea mai mare uniformitate, astfel încât atunci când vedeți puterea nominală în documentele însoțitoare, producătorul procedează la acest tip de conexiune atunci când întreaga suprafață a dispozitivului este utilizată în mod egal.

Se crede că aici nu există pierderea puterii maxime și se eliberează la 100%. Există o altă opțiune auxiliară atunci când puteți utiliza în mod optim întreaga capacitate, dar aceasta este ușor mai mică.

Dispozitivul de încălzire funcționează oarecum mai rău (numai la 95% din puterea nominală), dacă este conectat din lateral (pe o parte sau pe ambele părți) - aici zona de încălzire va fi mai intensă pe partea de alimentare.

Dar, cu o conexiune inferioară, numită și "Leningrad", eficiența nominală este de doar 90%, deoarece circulația este împiedicată de presiune ridicată și, bineînțeles, zona de încălzire este cea mai neuniformă.

Notă. Înainte de a începe calcularea energiei pentru încălzitoarele din apartament sau în locuințe private, trebuie să stabiliți în cele din urmă metoda de conectare a radiatoarelor. Numai în acest caz veți putea calcula numărul cel mai corect de secțiuni.

Extindere ca un optimizator de distribuție a căldurii

Nu este întotdeauna posibilă conectarea bateriilor pe diagonală într-un sistem de încălzire autonom sau centralizat pentru a asigura o ieșire maximă de căldură (100%) și există motive diferite pentru aceasta - există atât capacități tehnice, cât și caracteristici ale interiorului sau pur și simplu factorul uman - ați pierdut din vedere sau nu am știut.

Când nu există multe secțiuni, în nici un caz nu mai mult de 8-10 bucăți sau chiar mai puține, atunci scăderea temperaturii în suprafața totală a radiatorului nu este vizibilă și, dacă acestea sunt vizibile, atunci nu prea mult. Dar dacă numărul secțiunilor este crescut și o astfel de nevoie apare destul de des, atunci scade temperatura la capete diferite ale aceluiași dispozitiv poate ajunge la 10 ° C și chiar mai mult.

Desigur, puteți reconecta, adică conectați dispozitivul în diagonală, iar în acest caz, agentul de răcire va fi distribuit uniform pe întreaga suprafață, dar acest lucru nu este întotdeauna posibil datorită acelorași condiții tehnice sau caracteristici interioare.

În astfel de situații există un fel de panaceu - este un prelungitor al ductului, care, din anumite motive, este foarte dificil de găsit în magazinele noastre pentru vânzarea obiectelor sanitare, dar se poate face independent.

Pentru a face acest lucru, veți avea nevoie de o conductă de cupru cu un diametru exterior de 18 mm și o grosime a peretelui de cel puțin 1 mm, precum și o cuplă de cupru pentru lipire (adaptor la fiting) cu un diametru exterior de 19,5 mm.

Lungimea țevii se calculează ținând cont de numărul de secțiuni, astfel că capătul său ar trebui să ajungă la joncțiunea secțiunii ultime și penultimate - în unele cazuri, cablul prelungitor se face în mijlocul radiatorului, dar puteți tăia tubul în orice moment. Nu vom descrie procesul de lipire în toate detaliile, să spunem doar că fluxul nu trebuie să ajungă în interiorul țevii, adică nu ar trebui să existe prea mult din ea, deoarece se poate forma o picătură înghețată, iar apa în timpul circulației va face zgomot.

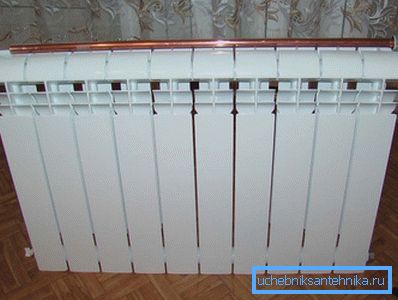

Extensia canalului este instalată în partea superioară a radiatorului, dar este bine să o utilizați, împreună cu un cap termic, cu ajutorul căruia puteți seta temperatura de care aveți nevoie. Dar distribuția lichidului de răcire în zona bateriei va fi acum uniformă.

concluzie

De asemenea, puteți conecta radiatoarele cu propriile mâini, dacă, desigur, aveți instrumentele necesare pentru aceasta. Dar dacă sunteți un începător în această afacere, atunci nu uitați că acest lucru este destul de responsabil - scurgerea sistemului în timpul sezonului de încălzire nu este doar un fenomen neplăcut, dar, se poate spune, extraordinar. Prin urmare, dacă nu vă bazați pe puterea dvs., atunci este mai bine să invitați un specialist.
