Tipurile de radiatoare de încălzire: alegerea materialului,

Ce tipuri de radiatoare de încălzire sunt utilizate în prezent? Trebuie să ne familiarizăm cu materialele utilizate în producerea de dispozitive de încălzire, soluții tehnice și să aflăm cum afectează eficiența încălzirii.

materiale

Încălzirea apei

Începem cu o scurtă trecere în revistă a materialelor utilizate în sistemele cu un fluid de transfer de căldură.

Toate radiatoarele de încălzire concepute pentru acestea sunt metalice: polimerii și ceramica nu au rezistența necesară la presiunea hidrostatică și nici o conductivitate termică suficientă.

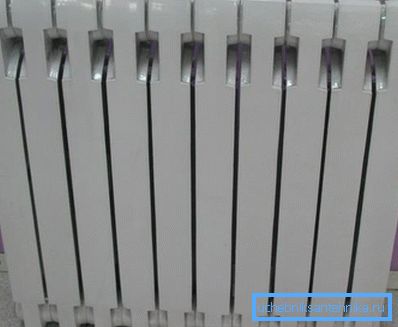

• Fontă utilizate pentru producerea de baterii de încălzire pentru mai mult de un secol. Principalele sale avantaje sunt rezistența la costuri reduse și la coroziune; dezavantajele sunt de a scrie o conductivitate termică foarte moderată și o rezistență mecanică scăzută. Toate bateriile din fontă sunt caracterizate de o masă mare și un volum mare intern;

Notă: din punct de vedere practic, aceste proprietăți asigură inerția operației conturului. Pur și simplu pune - după încălzire se răcește încet, ceea ce va constitui un avantaj fără îndoială într-un sistem cu cazan de combustibil solid topit rar.

• Pentru oțel caracterizată în mod depresiv de o conductivitate termică scăzută și o rezistență mecanică cea mai mare. Coroziunea, spre deosebire de fonta, este susceptibilă; problema ruginii este rezolvată prin utilizarea de acoperiri rezistente la ea sau pur și simplu printr-un contur umplut constant cu apă;

• Demnitatea aluminiului - conductivitate termică ridicată cu rezistență mecanică relativ moderată. Conductivitatea termică permite reducerea volumului intern al secțiunilor, compensându-l datorită suprafeței mari a aripioarelor. Bateriile din aluminiu se încălzesc repede și se răcesc rapid; se recomandă utilizarea acestora numai în circuitele de încălzire autonomă;
• Conductibilitatea termică a cuprului de două ori mai mult decât aluminiu, și de opt ori mai mult decât oțelul și fonta. Cu toate acestea, prețul relativ ridicat al metalului limitează utilizarea sa pentru producerea de aparate de încălzire; cel mai adesea se găsește în compoziția convectoarelor cupru-aluminiu combinate. Tubul de cupru cu agentul de răcire este alimentat cu aripioare de aluminiu, ceea ce permite transferul de căldură comparabil cu întregul dispozitiv de cupru la un cost mult mai mic;

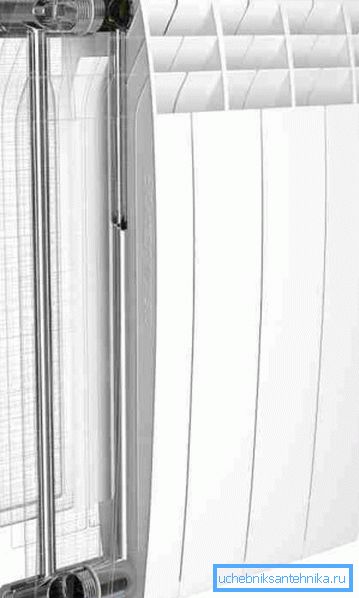

• O altă soluție combinată este bimetalică. (din aluminiu-oțel). Miezul din oțel asigură o rezistență ridicată la tracțiune, iar aripioarele din aluminiu sporesc transferul de căldură.

Iată caracteristicile tehnice aproximative ale dispozitivelor secționale cu distanță centrală standard (500 milimetri) între colectori:

Încălzire electrică

De ce sunt fabricate radiatoarele electrice?

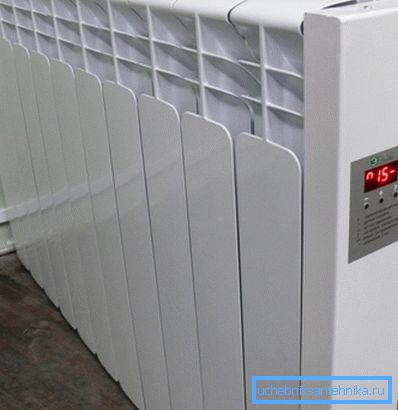

• Radiatoare electrice lichide - aceasta este doar o modificare a bateriilor din aluminiu secționale. De regulă, ele sunt furnizate cu elemente de încălzire cu putere redusă, un termostat și sunt umplute cu lichid de răcire fără îngheț (propilenglicol sau antigel), după care sunt publicate cu inima ușoară ca dispozitive de încălzire economice;

Important: puterea termică a oricărui încălzitor electric este exact egală cu puterea sa electrică. Acest lucru rezultă direct din legea conservării energiei și din faptul că radiatorul electric nu efectuează o activitate fizică (adică nu mișcă nici o masă împotriva vectorului gravitațional). Dacă este așa - nu este mai economic decât o combinație între un cazan de încălzire și o baterie convențională din aluminiu.

• Incalzitorul de încălzire pentru radiatoare este un caz special de radiatoare electrice. Diferența constă în faptul că un dispozitiv sau circuit separat al mai multor baterii din aluminiu este echipat cu o baterie care asigură o funcționare autonomă, un invertor care transformă 12 V de curent continuu în 220 AC și un controler responsabil pentru comutarea modurilor de alimentare. Având în vedere resursele limitate și costurile ridicate ale bateriilor capabile, designul, din punctul de vedere al autorului, este destul de ciudat;
• Radiatoarele cu încălzire prin infraroșu sunt adesea o combinație a unei bobine de încălzire cu temperatură joasă și a unui panou decorativ metalic (din oțel sau aluminiu). În infraroșu sunt chemați că o parte substanțială a căldurii este transmisă de ele ca radiație termică;

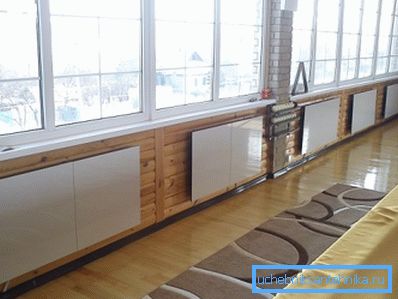

• Radiatoarele de incalzire ceramice sunt un fel de panouri infrarosu, a caror suprafata frontala este formata din granit ceramic. Diferența față de instrumentele spirituale este doar într-o încălzire ușor mai uniformă a suprafeței și un aspect mai atractiv.

În mod surprinzător, poziționarea încălzitoarelor cu infraroșu ca sursă de căldură economică are câteva motive:

1. Încălzirea pielii unei persoane cu radiații infraroșii schimbă o temperatură interioară confortabilă subiectiv, cu câteva grade în jos. Într-o încăpere încălzită de panouri infraroșii, aceasta este de obicei menținută la 15-16 grade, ceea ce permite reducerea scurgerilor de căldură prin plicul clădirii;
2. Aceeași radiație încălzește podeaua și, în general, toate suprafețele orizontale și verticale din partea inferioară a încăperii, care redistribuie ușor temperatura aerului în încăpere: este maximă deasupra tavanului, ca în încălzirea prin convecție, dar deasupra podelei. Prin urmare, din nou, pierderi mai mici prin tavan.

Metoda de montare

Bateriile tradiționale includ montarea pe perete pentru a fixa consolele.

Totuși, aceasta nu este singura opțiune.

• Radiatoarele de încălzire de epocă în aer liber sunt, de regulă, produse decorative din fontă pe picioarele masive. Ele nu sunt doar frumoase, ci permit și încălzirea camerelor cu pereți simpli din gips-carton sau din beton spumos;

Cu toate acestea: instalarea pe podea a radiatoarelor de orice tip poate fi efectuată cu ușurință cu mâna, cu prezența brațelor de montare. De fapt, manualul de instalare se referă la montarea consolelor pe podea cu șuruburi de ancorare; instalarea însăși este identică cu opțiunea de perete.

• Vnutripolnye sau radiatoarele încorporate încorporează instalarea sub nivelul podelei finisate - în șapă sau sub pardoseală din lemn. Deoarece înălțimea lor este limitată, principala cerință pentru instrumente este transferul maxim de căldură cu dimensiuni minime. Se realizează prin utilizarea de cupru (sau tuburi de cupru cu aripioare de aluminiu) și instalarea ventilatoarelor cu viteză mică pe suflanta.

Factorul de formă

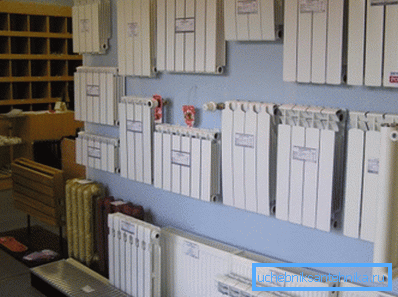

Împreună cu bateriile secționale obișnuite de vânzare puteți găsi mai multe alte tipuri de încălzitoare.

convectoare

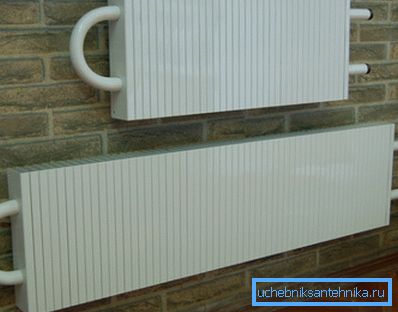

Sub această denumire este de obicei ascunsă bobina cu nervuri de transfer de căldură în creștere. Convectorul poate fi echipat cu un ecran decorativ și cu jaluzele pentru a regla transferul de căldură. Principalul avantaj al dispozitivului este rezistența mecanică ridicată; transferul de căldură este determinat de material și de zona coastelor.

plăci

Sunt numite radiatoare subțiri lamelare, obținute prin sudarea a două plăci de oțel forjate. Mișcarea lichidului de răcire pe trecerile dintre ele, de fapt, asigură încălzirea.

Principalul avantaj al bateriilor lamelare - compacta: aproape că nu iau zona încăperii. Principalul dezavantaj este o resursă limitată în absența unei acoperiri anticorozive: plăcile radiatoare de uz casnic sovietic au servit nu mai mult de 7 ani.

tubular

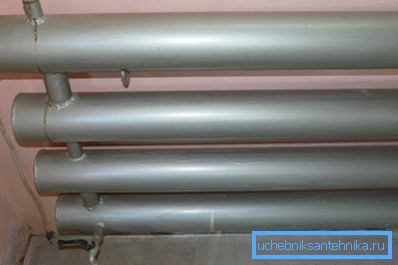

Bateriile din oțel tubulare pot fi fie secționate, fie complet sudate. Radiatoarele de încălzire pe orizontală de acest tip (registre) sunt adesea utilizate pentru încălzirea garajelor, atelierelor, depozitelor și a altor spații nerezidențiale. Conductibilitatea termică scăzută a oțelului este compensată de mărimea mare a secțiunilor.

plinta

Radiatorul de bază este caracterizat printr-o înălțime minimă cu o lungime mare și instalare la nivelul podelei. Este utilă pentru formarea unei perdele termice sub ferestre panoramice sau de-a lungul unui perete de congelare.

În plus: bateria de bază vă permite să plasați orice mobilier de birou de-a lungul peretelui.

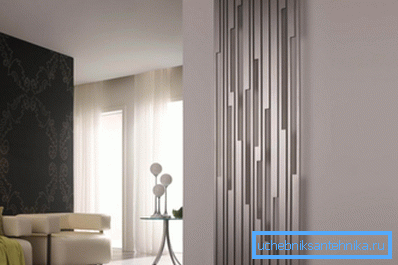

vertical

Opusul complet al soluției anterioare este aparatele de încălzire cu secțiuni de înălțime considerabilă (de la 800 la 2400 mm). Acestea sunt avantajoase în cazul în care forma pereților sau locația mobilierului limitează utilizarea bateriilor tradiționale cu o lungime mai mare. În rolul de material pentru ele pot fi aluminiu, oțel sau o combinație a acestora.

concluzie

Sperăm că analiza noastră miniaturală și departe de cea completă va ajuta cititorul respectat în alegerea celei mai bune soluții pentru casa. Aflați mai multe despre dispozitivele moderne de încălzire va permite videoclipul din acest articol. Mult noroc!
