Tot ce trebuie să știți despre un cazan electric cu o pompă

La costuri, încălzirea electrică este inferioară doar gazului, în același timp chiar și sate mici sunt electrificate în țara noastră, dar lucrurile nu sunt atât de bune cu gazificarea, ceea ce explică popularitatea ridicată a cazanelor electrice pentru încălzire. Mulți producători simplifică sarcina pentru consumatori și echipează unitatea cazanului cu echipamente suplimentare, inclusiv o pompă de circulație.

Tipuri de cazane electrice

Cazanele pot fi clasificate în funcție de metoda de încălzire a apei și pompa pentru boilerul de încălzire poate fi instalată în dispozitivul de orice tip.

Selectez astfel de clase de boilere ca:

• dispozitive în care apa este încălzită de elementele de încălzire. Astfel de cazane electrice de încălzire sunt destul de voluminoase și în cazul în care apa este greu, atunci scară va acoperi rapid elementul de încălzire. Acestea sunt considerate cele mai simple în construcție;

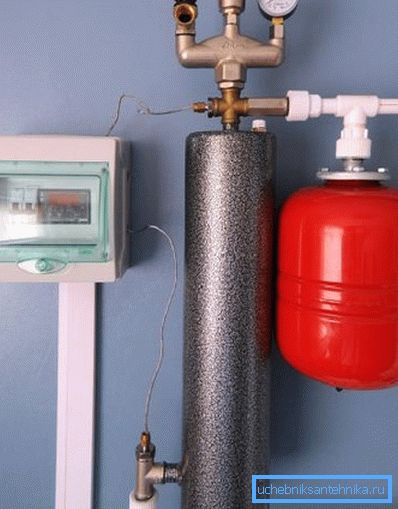

• inducție - folosesc fenomenul de inducție electromagnetică. Elementul de încălzire este o bobină de inducție convențională - pe miezul de oțel (care este în țeavă a dielectricului), prin care trece curentul electric. Atunci când cazanul este pornit, curentul care trece prin curentul de înfășurare provoacă apariția curentului în miez, ceea ce duce la încălzirea tijei de oțel;

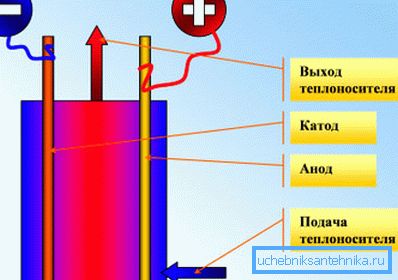

• electrozi - pot funcționa exclusiv cu apă, deoarece compoziția lichidului de răcire este importantă. Apa, în principiu, este un conducător obișnuit, cu o rezistență destul de mare. 2 conductori sunt coborâți în el, prin care trece curentul alternativ, apa, ca orice alt conductor, este încălzită. Dispozitivele de acest tip nu sunt echipate cu pompe de circulație.

În ceea ce privește pompa de circulație și rezervorul de expansiune pentru sistemul de încălzire, sunt posibile următoarele opțiuni pentru localizarea acestor elemente:

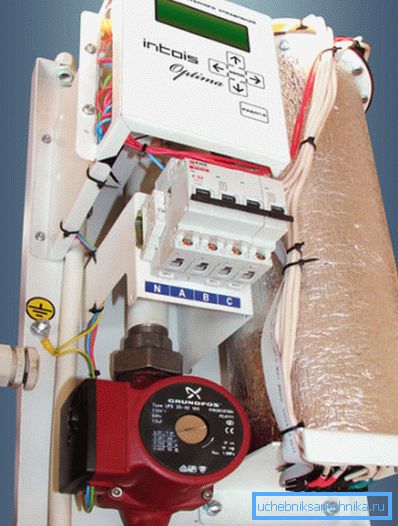

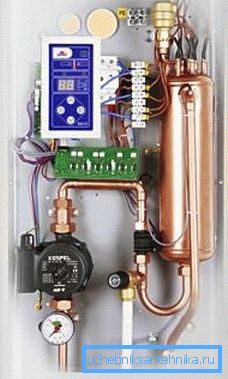

• atât pompa, cât și rezervorul sunt amplasate în corpul cazanului - astfel de modele sunt de obicei preferate dacă boilerul este amplasat în casă și nu într-o încăpere separată;

• pompa poate fi deplasată în afara carcasei, ceea ce nu afectează eficiența funcționării acesteia.

Dispozitiv cazan electric și echipament suplimentar instalat

În ciuda faptului că modelele de cazane electrice pot fi listate mai mult de o duzină, designul, în termeni generali, rămâne neschimbat.

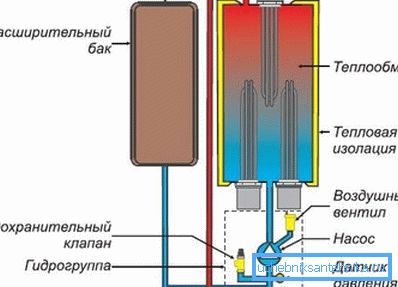

Cazanele electrice de încălzire cu pompă constau din astfel de unități (lista este dată pentru un model tipic de element de încălzire):

• schimbătorul de căldură este un rezervor volumetric cu apă, în care elementele de încălzire sunt scufundate, rezervorul trebuie să aibă în mod necesar o izolație din fabrică;

Fiți atenți! Reglarea funcționării centralei termice se datorează includerii unui număr diferit de elemente de încălzire. Deci, pentru a reduce puterea automatizării, trebuie doar să opriți unele dintre ele.

• Grupul hidrogeologic include o pompă de circulație, un manometru, o supapă pentru sangerarea aerului din sistem și o supapă de siguranță;
• Rezervor de expansiune - necesar pentru compensarea modificării volumului lichidului de răcire în timpul încălzirii.

Fiți atenți! Pompa de circulație trebuie să fie amplasată pe conducta care alimentează lichidul de răcire răcit înapoi la cazan. Dacă se pune pe conducta de distribuire, atunci temperatura ridicată va reduce semnificativ durabilitatea acesteia.

Mai multe despre alegerea cazanului și despre instalarea acestuia

Puterea cazanelor electrice moderne variază într-o gamă largă. La vânzare se găsesc atât modele compacte, puterea lor care nu depășește 6 kW, cât și adevărații "monștri", a căror putere se apropie de 100 kW. Este clar că astfel de dispozitive sunt folosite pentru a încălzi suprafețe mari - nu sunt folosite în construcții private.

Selectarea puterii cazanului

În general, alegerea puterii oricărui cazan se efectuează pe baza pierderilor de căldură ale apartamentului (sau casei), caracteristicile climatice ale zonei, tipul de izolație etc. sunt de asemenea luate în considerare. modelele au fost echilibrate de fluxul de căldură din radiatoare.

Cu un grad suficient de acuratețe, puterea necesară a cazanului poate fi determinată de o dependență aproximativă. Având în vedere că toate cazanele moderne sunt echipate cu termostate, o eventuală supraîncărcare ușoară nu este critică. Da, și prețul nu se schimbă mult dacă asigurați și luați cazanul puțin mai puternic decât cel primit prin calcul.

Puterea necesară este determinată folosind această dependență în formula W_k = (S • W_ud) / 10,

astfel de denumiri sunt acceptate:

• W_la = puterea cazanului, kW;
• S - suprafața totală încălzită, m²;
• W_bătăi - puterea specifică, pentru zonele calde pot fi luate egale cu 1.0, pentru central - 1.1 - 1.15, pentru nord - cel puțin 1.2 dolari
• 10 - factor de conversie.

Dacă utilizați formula propusă, atunci pentru încălzirea unei case private cu o suprafață de, de exemplu, 160 m², situat în partea centrală a Federației Ruse va avea nevoie de un cazan cu putere W_k = (160 • 1.1) / 10 = 17.6 - 18 kW.

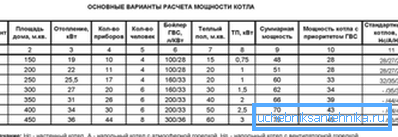

Rezultatul a fost destul de apropiat de valorile recomandate de producătorii înșiși. Deci, pentru o suprafață de 150 m² a recomandat cazanul de 19 kilowați, calculul a dat aproape aceeași valoare.

Cel mai simplu exemplu este dat - este potrivit pentru calcularea puterii unui cazan cu un singur circuit. Pentru selectarea unui dispozitiv cu două circuite, trebuie să țineți cont de consumul de energie pentru încălzirea apei pentru necesitățile alimentării cu apă caldă (apă caldă).

Condiții de cablare

Un obstacol serios în instalarea unui cazan cu mâinile tale poate fi acela că trebuie să ai cel puțin cunoștințe minime despre ingineria electrică. În special, trebuie să înțelegeți că nu fiecare cazan poate fi conectat la o rețea convențională de alimentare.

Fiți atenți! Cea mai bună opțiune poate fi considerată a fi instalarea unei linii individuale de alimentare pentru cazan. Dacă nu este posibil din punct de vedere tehnic, este mai bine să erori și să nu conectați dispozitive cu o capacitate mai mare de 6-7 kW la o rețea normală.

În general, tensiunea de funcționare a cazanului electric 220V se găsește numai în dispozitive cu putere relativ scăzută. Dacă un sistem de încălzire este proiectat pentru o casă privată, atunci cel mai probabil se va folosi un cazan cu o capacitate de aproximativ 16-20 kW sau mai mult. Asta înseamnă că trebuie să o conduceți separat.

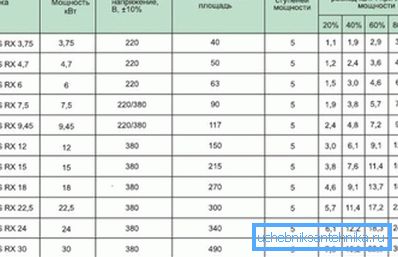

Fiți atenți! Cazanele cu o capacitate mai mare de 6 kW sunt echipate cu un sistem de control al puterii în mai multe trepte. În perioadele de tranziție (toamna-iarnă, iarna-primăvara), acest lucru reduce costul energiei electrice pentru încălzirea uneori.

Neglijarea selecției secțiunii transversale a cablajului va duce la încălzirea cablului. Ca urmare, izolarea se poate topi și posibilele consecințe ale unei astfel de dezvoltări nu pot fi identificate cu precizie ca fiind pozitive.

Instrucțiunile pentru selectarea diametrului firului sunt destul de simple. Puteți utiliza dependența aproximativă conform căreia un curent de 1 A va necesita o secțiune a unui fir cu o arie de 1 mm².

De exemplu, trebuie să determinați dimensiunile minime ale firelor pentru conectarea unui cazan de 6 kW, conexiunea fiind realizată într-o rețea normală de 220 V. Având în vedere această dependență, calculul se va realiza folosind formula S = W_k / (U • I)

în formula, se utilizează următoarea notație:

• S = suprafața conductorului, mm²;
• U, I - tensiune și curent, respectiv.

În exemplul considerat, aria secțiunii transversale a conductorului ar trebui să fie S = 6000 / (8 • 220) = 3,41 mm2Mm2.

Această abordare este considerată destul de aproximativă. Mai mult decât atât, un astfel de factor, de exemplu, un material conductor nu este luat în considerare și acest lucru afectează și sarcina maximă admisă curent. Pentru a selecta un cablu pentru un cazan mai puternic, se recomandă efectuarea unui calcul mai precis.

În acest caz, instrucțiunile de calcul vor fi un pic mai complicate:

• Mai intai trebuie sa determinati puterea curentului pentru fiecare faza. Calculul se efectuează conform formulei I = W_k / (U_l • v3),

unde u_L - tensiune liniară, 380 V în cazul nostru;

• în conformitate cu GOST 16442-80 se selectează secțiunea unei vene. În acest caz, este necesar să se ia în considerare care metal este utilizat - aluminiu sau cupru, precum și metoda de așezare prin cablu - deasupra sau subteran.

Luați în considerare un exemplu de calcul pentru un cazan trifazat cu o capacitate de 22 kW, conexiunea se va face folosind un cablu cu 3 fire.

Calculul se efectuează conform metodei propuse:

• determina puterea curentului I = 22000 / (380 • v3) = 33,43 A.

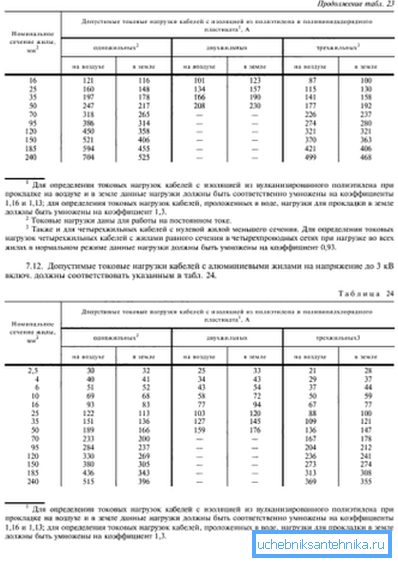

• conform GOST 16442-80, este selectată o secțiune a miezului, sunt posibile două opțiuni. Dacă se utilizează cupru, are o secțiune transversală de 4 mm² destul de potrivit, pentru aceasta sarcina curentă admisă va fi de 37 A, astfel încât să rămână și o marjă mică. Pentru miezurile de aluminiu este necesară mărirea secțiunii transversale a miezului la 6 mm.² - sarcina curentă admisă în acest caz va fi de asemenea 37 A.

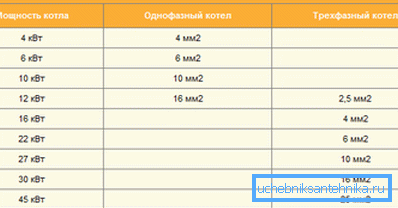

Ultimul lucru pe care trebuie să-l faceți este să ridicați o siguranță a puterii corespunzătoare. Puteți utiliza pur și simplu tabelele corespunzătoare, în care pentru fiecare valoare a puterii cazanului sunt indicate zona de secțiune transversală a miezului și puterea siguranței automate. Pentru exemplul nostru, potriviți automatul 35A.

Cerințe de securitate

Cazanele electrice de încălzire cu pompă necesită o atenție deosebită în stadiul alimentării cu energie electrică.

Luați în considerare următoarele:

• puterea siguranței automate ar trebui să depășească puțin amperajul maxim în timpul funcționării cazanului;
• este necesară conectarea la pământ. Împământare cablu 3 sau 5 rezidențiale;
• conducta N (funcționare zero) este conectată la cutia de conexiuni a ecranului (busul zero);
• (conductorul PE din diagramă) este conectat la magistrala corespunzătoare (etichetă "Earth").

Fiți atenți! O greșeală obișnuită atunci când conectați este că oamenii confundă firele N și PE. Deci, în acest moment trebuie să acordați o atenție deosebită.

Cablaj electric pentru cazane

Prin conducte se înțelege întregul proces de conectare de la A la Z, adică nu numai alimentarea cu energie a cazanului, ci și instalarea tuturor elementelor sistemului de încălzire (rezervor de expansiune, pompă de circulație, filtre, grup de protecție etc.).

Pentru flexibilitate suplimentară în reglarea încălzirii, puteți utiliza un circuit cu un mixer. Din acest motiv, modul de temperatură poate fi reglat nu numai prin schimbarea puterii cazanului, dar și datorită mixerului cu servomotor.

La instalarea cazanului trebuie respectate următoarele recomandări:

• este de dorit să-l scoateți cât mai mult posibil din sistemul de alimentare cu apă, cazanul electric este amplasat numai într-un loc uscat, aceasta se face pentru a evita scurtcircuitarea;

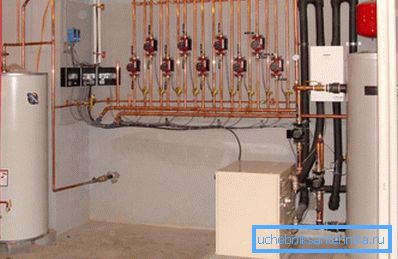

• cazanul compact poate fi așezat pe perete, în acest caz se utilizează dibluri sau șuruburi de ancorare. Modelele de podea sunt, de asemenea, populare, ele pot fi limitate la un stand simplu al unui dielectric, desigur, baza trebuie să fie netedă;

• apoi mergeți direct la conectarea la sistemul de încălzire. În mod firesc, alimentarea cu apă la momentul instalării este oprită. Conectarea în sine este simplă, se utilizează conexiuni detașabile, astfel încât, dacă este necesar, nu va fi dificilă dezmembrarea cazanului. Pompele pentru cazanele de încălzire sunt instalate mai aproape de cazanul de pe conducta de retur;
• apoi vine rândul părții electrice. Prin calculul pe care l-am înțeles în secțiunile anterioare, singurul lucru care trebuie luat în considerare este că firele ar trebui plasate în canalele de cablu. Desigur, toate cablurile sunt bine izolate, dar protecția suplimentară nu va fi superfluă. Ca canal de cablu, puteți utiliza o țeavă flexibilă ondulată.

Fiți atenți! Dacă supratensiunile nu sunt mai puțin frecvente, conexiunea trebuie făcută printr-un stabilizator.

• după aceea rămâne să umpleți sistemul cu apă și să verificați etanșeitatea.

Rezumând

Cazanele electrice cu pompe reprezintă o alegere excelentă pentru încălzirea locuinței în zonele în care nu există alimentare centralizată cu gaz și nu există dorința de a utiliza analogi de combustibil solid. Chiar și în stadiul de producție, producătorul suplimentează cazanul cu elemente cum ar fi un rezervor de expansiune și o pompă de circulație, datorită căreia instalarea sistemului de încălzire este oarecum simplificată.

Videoclipul arată un exemplu de conectare a unui cazan electric de 6 kW.
