Umplerea sistemului de încălzire cu agent de răcire: modul

Pentru a construi un sistem de încălzire pentru o casă sau apartament, sunt necesare un cazan de încălzire, radiatoare de încălzire și conducte care conectează toate elementele într-o singură rețea. Cu toate acestea, acesta nu va funcționa fără un lichid de răcire, care transmite energia termică generată de arderea combustibilului către aerul din încăpere. Prin urmare, după finalizarea lucrărilor de instalare sau reparație, există întotdeauna problema de umplere a sistemului de încălzire cu apă sau cu alt lichid adecvat. Instrucțiunile privind această problemă sunt enumerate mai jos.

Necesitatea umplerii și descărcării lichidului din sistemul de încălzire

În primul rând, vom analiza scopul căruia lichidul de răcire este descărcat de la sistemul de încălzire.

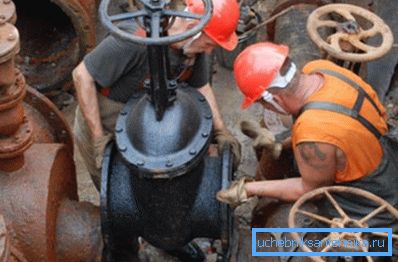

Cel mai adesea, este necesar să se elimine apa din conducte pentru reparații programate. Acest lucru este valabil mai ales pentru apartamentele conectate la sistemele centralizate de încălzire. În timpul verii, supapele de închidere și de control, conductele eșuate etc. sunt înlocuite.

Dar dacă locuiți într-o casă privată, nu este recomandat să drenați lichidul de răcire din următoarele motive:

1. La re-turnarea apei trebuie să re-produceți sistemul. Acest eveniment este lung și supărător, pentru că fiecare proprietar dorește să o evite.
2. Lipsa apei în unele tipuri de radiatoare (de exemplu, oțel) duce la o coroziune rapidă. Dacă scurgeți apa din sistem pentru vară, pregătiți-vă pentru o înlocuire de urgență a radiatoarelor radiatoare pentru încălzirea casei.
3. Îndepărtarea anuală a lichidului de răcire necesită achiziționarea unui produs nou. Antigelul special sau apa special preparată sunt destul de scumpe, ceea ce duce la o creștere nejustificată a costurilor de operare pentru întreținerea sistemului de încălzire.

Procedura de turnare a fluidului în sistemul de încălzire

Operațiuni pregătitoare

Indiferent dacă lansați un nou sistem de încălzire auto-asamblat sau îl umpleți cu lichid de răcire după terminarea sezonului cald sau reparații, este imperativ să pregătiți rețeaua de inginerie pentru a funcționa.

Procedura este după cum urmează:

1. Ștergerea conductei. Această acțiune este necesară înainte de lansarea unui nou sistem de încălzire. În caz contrar, așchii, zgura și alte resturi pot deteriora echipamentul de încălzire și de pompare utilizat. Dacă rețeaua dvs. de climă a fost deja lansată și operată cu succes, este suficient să spălați țevile și bateriile o dată la doi ani.

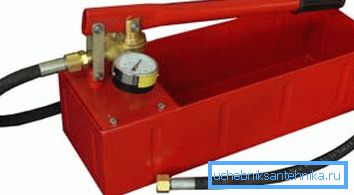

2. Test hidraulic. Înainte de a umple sistemul de încălzire cu apă, este necesar să îl presuriziți. Pentru a face acest lucru, utilizați un dispozitiv special care umple tuburile și radiatoarele cu aer comprimat.

Este necesară o creștere a presiunii până când valoarea acesteia este cu 25% mai mare decât cea calculată. Scaderea standard a acestui indicator nu trebuie să fie mai mare de 1% în 15 minute de funcționare.

1. Eliminarea defectelor. După criptare, trebuie să verificați toate conexiunile pentru scurgeri și să le remediați dacă s-au găsit.

Fiți atenți! Etanșeitățile de etanșare nu sunt atât de mult pentru a minimiza fluxul de lichid de răcire, ci mai degrabă pentru a preveni prizele de aer în țevi și radiatoare, care determină inoperabilitate sau eficiență scăzută a încălzirii.

Alegerea tipului de lichid de răcire

Cel mai adesea apa este folosită ca fluid de transfer de căldură. Cu toate acestea, puteți utiliza antigel, care nu se îngheață atunci când temperatura ambiantă scade sub zero. Are multe alte avantaje, dar prețul său este destul de ridicat. Cel mai adesea antigelul este utilizat în sistemele de încălzire ale clădirilor mici.

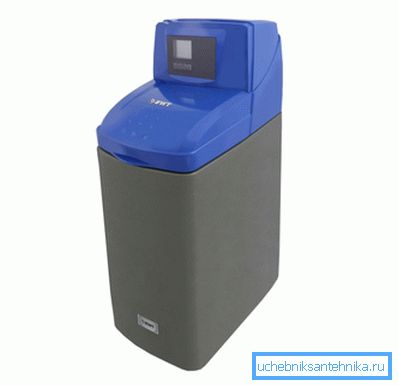

Amintiți-vă că umplerea sistemului de încălzire cu apă necesită pregătire preliminară. Lichidul nu trebuie să conțină săruri și aerul dizolvat în el, pentru care pot fi utilizate substanțe și reactivi disponibili comercial.

Sfat! Nu se recomandă utilizarea apei de la robinet ca mediu de încălzire al sistemului de încălzire. Conține o cantitate mare de calciu și alte minerale, care, așezând pe conducte și în baterii, va duce în cele din urmă la inoperabilitatea încălzirii. De asemenea, în apa de la robinet sa dizolvat o cantitate mare de oxigen, care provoacă aerisire.

Indiferent dacă se utilizează apă special pregătită sau antigel pentru umplere, depinde de dvs. Dar, în orice caz, este necesar să se calculeze corect volumul de lichid necesar pentru efectuarea acestei proceduri.

Determinarea cantității de căldură utilizată

Pentru a cunoaște volumul de apă sau antigel care vor fi necesare pentru a umple sistemul de încălzire, este necesar pentru a alege echipamentul adecvat de tratare a apei de capacitatea necesară sau pentru a achiziționa în avans o anumită cantitate de lichid special.

Pentru a efectua calculele trebuie să clarificați următoarele date:

• volumul de apă care este amplasat în cazanul de încălzire a apei (OK), o secțiune a radiatoarelor de încălzire instalate (ОR) și a rezervorului de expansiune de tip deschis sau închis (О) - toate figurile sunt disponibile în documentația de însoțire pentru echipamentul de mai sus;
• volumul de apă care este plasat în țevi (Din) - pentru aceasta trebuie să utilizați un director special de construcție în care sunt plasate informații similare sau să calculați valoarea dorită folosind următoarele formule:

S =? * R2, unde:

• S este aria secțiunii transversale a țevii;
• ? - constant egal cu 3,14159;
• R este raza internă a țevii.

De la = S * L, unde:

• Din - volumul necesar de lichid din conductă;
• S este aria secțiunii transversale găsită prin formula de mai sus;
• L este lungimea tuturor conductelor instalate.

Volumul total de apă se calculează după următoarea formulă:

General = OK + (Op * s) + Ob + De unde, unde

с - numărul de secțiuni instalate ale radiatoarelor.

Sfat! În ciuda faptului că apa și antigelul nu sunt comprimate, este recomandabil să obțineți cu 10-15% mai mult lichid decât volumul pe care l-ați primit prin calcule. O astfel de marjă va acoperi eroarea de calcul.

Turnarea apei

De îndată ce terminați spălarea, efectuați un test al conductelor și încărcați cu o cantitate suficientă de lichid de răcire, puteți începe să umpleți sistemul de încălzire. Acest lucru va ajuta pompa vibratoare să umple sistemul de încălzire.

Amintiți-vă, acesta este cel mai important stadiu al instalării rețelei climatice, deoarece toate operațiunile trebuie efectuate cu atenție și cu atenție.

Procedura constă în mai mulți pași succesivi:

1. Încă o dată, toate îmbinările sunt inspectate pentru scurgere și depresurizare.

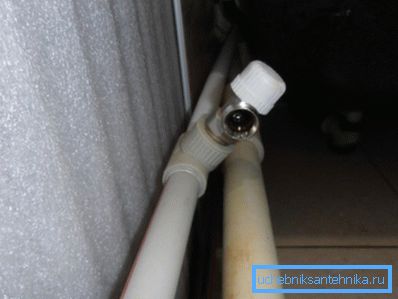

2. Robinetele de închidere, care îndepărtează lichidul din sistemul de încălzire. Acest lucru va ajuta la evitarea fluxului de răcire neproductiv.

1. Se verifică funcționarea supapelor de aer. Dacă performanța lor este slabă, este mai bine să deșurubați complet dispozitivul corespunzător (macaraua lui Mayevsky) și să-l returnați la locul său la sfârșitul turnării. În plus, în același scop, puteți deschide supapa undeva în partea superioară a sistemului, ceea ce va reduce timpul de evacuare a aerului din conducte și baterii.
2. Umplerea ar trebui să înceapă prin supapele care se află cel mai aproape de cazan.
3. Mențineți apa sau antigelul curgând la cea mai mică viteză posibilă. Acest lucru va permite aerului rămas în țevi să iasă prin supapele pre-deschise. În caz contrar, formarea de blocaje de trafic.

1. Pe măsură ce țevile sunt umplute, este necesar să opriți robinetele și supapele prin care începe să se toarne lichidul de răcire. De aceea era necesar să o cumperi cu un anumit stoc.
2. Umplerea sistemului poate fi făcută nu imediat, dar în părți: începând de la primul etaj și terminând cu punctele de vârf.

Verificarea calității

Atunci când se calculează volumul necesar de agent de răcire, este de dorit să se determine această cifră nu numai pentru întregul sistem, ci și pentru secțiunile sale individuale. Prin urmare, puteți controla mai precis gradul de umplere a elementelor individuale ale rețelei climatice.

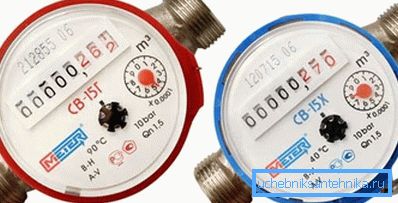

În plus, un debitmetru poate fi instalat la orificiul de admisie.

Astfel, veți ști exact cât de mult a căzut deja în țevi:

• dacă este mai mică decât valoarea calculată - aerul sa acumulat în țevi, este necesar să se determine locul de formare a ștecherului și să se elimine;
• dacă este mai mult, atunci există o scurgere undeva printr-o conexiune slabă sau printr-un robinet deschis.

Pornirea sistemului de încălzire

Eliminarea reziduurilor de aer

După efectuarea unei umpleri complete a sistemului de încălzire, este posibilă continuarea punerii în funcțiune. Cu toate acestea, înainte de aceasta trebuie să îndepărtați aerul rezidual de la toate echipamentele instalate.

Acest lucru se face după cum urmează:

1. Aerul este scos din conducta principală a cazanului. O ventil de aer instalat pe echipamentul de încălzire este utilizat pentru aceasta.
2. Dacă sistemul are o pompă pentru circulația forțată a apei, este de asemenea necesar să eliberați aerul din acesta. În acest scop, se utilizează o supapă de aer în capătul din față.

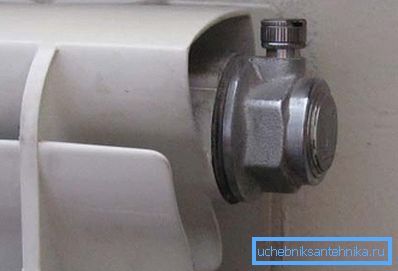

3. Următoarea etapă este îndepărtarea dopurilor de aer de la radiatoare. Acest lucru trebuie făcut cu fiecare baterie instalată, începând cu primul etaj și terminând cu cea mai înaltă. Acest lucru se face simplu: cu cheia lui Mayevsky sau cu o șurubelniță, trebuie să deșurubați robinetul lui Mayevsky și să-l țineți așa până când o scurgere de apă curge din gaură.

1. Verificați linia de retur. În acest scop, sunt de asemenea utilizate supapele instalate în anumite secțiuni ale conductei. Supapa de pe jumper între conductele de alimentare și de evacuare trebuie să fie închisă.
2. După terminarea lucrărilor de recuperare, trebuie să lăsați sistemul să stea aproximativ 2 ore, apoi porniți boilerul.

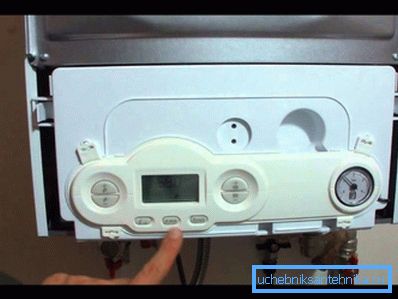

Porniți boilerul

Înainte de a porni încălzitorul, este necesar să porniți pompele care circulă lichidul. Ar trebui să lucreze câteva ore. Presiunea lichidului ar trebui să fie de aproximativ 2 atmosfere.

Sfat! Utilizați acest timp pentru a inspecta sistemul din nou pentru scurgeri. Dacă apar, pompa trebuie oprită, îmbinările trebuie sigilate și apa trebuie umplută din nou.

Toate lucrările la lansare ar trebui efectuate la o temperatură pozitivă în incintă. În caz contrar, gheața poate forma și deteriora conductele, pompele și radiatoarele.

concluzie

Umplerea lichidului de transfer termic este o etapă crucială în punerea în funcțiune a sistemului de încălzire. Din corectitudinea tuturor lucrărilor depinde de cât de eficient și economic va funcționa. Puteți afla mai multe despre acest lucru în videoclipul de mai jos.
