Unitatea de control al încălzirii: funcții, dispozitiv,

Sistemul modern de control al încălzirii vă permite să implementați schemele și programele cele mai complexe și avansate pentru reglarea modurilor de funcționare a echipamentelor, pentru a obține economii semnificative de energie, pentru a asigura controlul la distanță al încălzirii. Vrem să considerăm unitatea de control a încălzirii din punct de vedere al caracteristicilor și avantajelor sale structurale și operaționale.

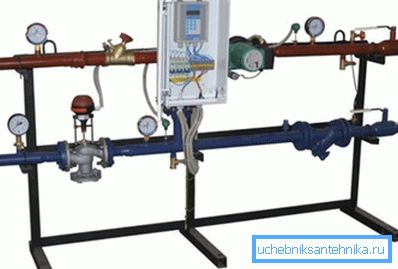

Unitate de comandă automată

numire

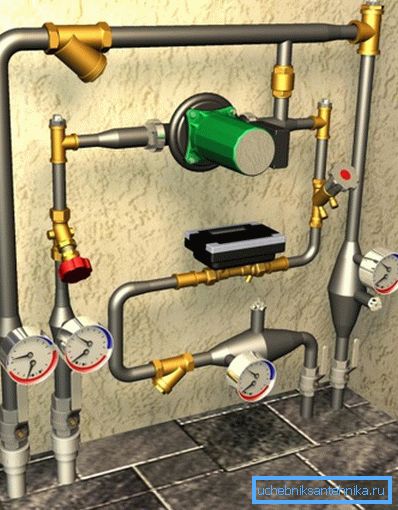

Unitatea de comandă automată este un punct de căldură individual, proiectat pentru a controla parametrii lichidului de răcire care circulă în sistemul de încălzire, în funcție de indicatorii de temperatură din cameră, de pe stradă, în conductele de alimentare și retur ale circuitului.

În plus, sistemul vă permite să implementați protecția împotriva situațiilor de urgență, comutarea modurilor de funcționare a echipamentelor, controlul încălzirii GSM. În cazul unei defecțiuni sau al unei situații anormale, modulul este capabil să notifice toți abonații pe lista de discuții prin mesaje SMS.

Cu toate acestea, aceasta nu este o listă completă a funcțiilor.

Nodul de control poate oferi:

• Modurile și parametrii de funcționare ai pompei de circulație a sistemului de încălzire, o anumită rată de circulație a agentului de răcire;
• Monitorizarea întreținerii și executării unui anumit program de temperatură al conductelor de alimentare și retur. Acest lucru ajută la protejarea sistemului împotriva supraîncălzirii și supraîncălzirii;
• Menținerea unei diferențe de presiune constante date la alimentarea și revenirea în clădire, ceea ce permite funcționarea normală a tuturor echipamentelor automate în modul obișnuit;
• Curatarea fină și grosieră a transportorului de căldură;
• Controlul vizual al tuturor indicatorilor de performanță ai sistemului: temperaturile în zonele cheie, diferențele de presiune la intrarea și ieșirea nodului, un anumit mod de funcționare, alarmele;
• Controlul la distanță al încălzirii prin telefon și prin Internet;
• Controlul la distanță al camerei, alarma, ușile de intrare și porțile cu ajutorul senzorilor suplimentari.

Fiți atenți! Pentru a instala un astfel de sistem, cazanul și alte echipamente trebuie să fie adaptate la controlul electronic. Vechile cadre cu ventile mecanice cu această schemă nu vor funcționa.

Dispozitiv și principiu de funcționare

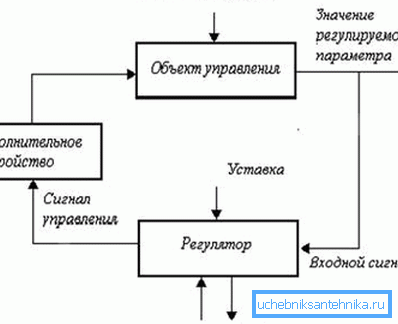

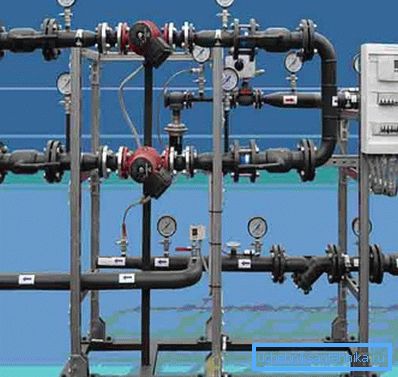

Structura oricărui sistem de control automat include astfel de noduri:

1. Senzori și senzori care colectează datele necesare în diferite părți ale sistemului;
2. Controlerele și procesoarele care compară datele primite de la senzori cu valorile dictate de instrucțiunile (programele) înregistrate pe cardul de memorie iau o decizie și, pe baza acesteia, dau comenzi mecanismelor de executare;

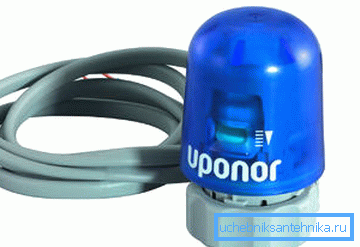

3. Mecanismele de execuție care primesc comenzi de la controlere și efectuează acțiuni simple - închiderea supapelor și supapelor, creșterea puterii unităților, comutarea modurilor de funcționare ale echipamentelor de încălzire, efectuarea de întreruperi de urgență ale nodurilor rupte.

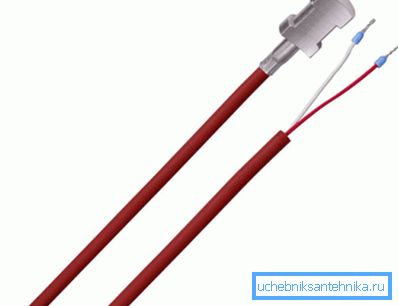

Senzorii sunt senzori de presiune și temperatură, precum și orice senzori suplimentari care vă permit să monitorizați diferite procese. Cei mai importanți senzori de temperatură furnizează și returnează lichidul de răcire, senzorii de temperatură în cameră și pe stradă, precum și senzorii de presiune la intrarea în sistem.

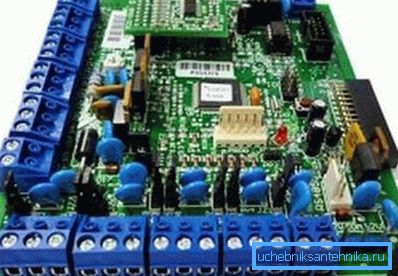

Rolul controlerului este jucat de un calculator cu putere redusă care citește informații de la toți senzorii. Un program care detectează condițiile de temperatură este înregistrat pe cardul de memorie al unui computer.

Controlerul compară valorile obținute cu cele stabilite și, dacă este necesar, ia decizia de efectuare a modificărilor: creșterea furnizării agentului de răcire la un anumit circuit, oprirea cazanului sau transferarea acestuia într-un alt mod de funcționare etc.

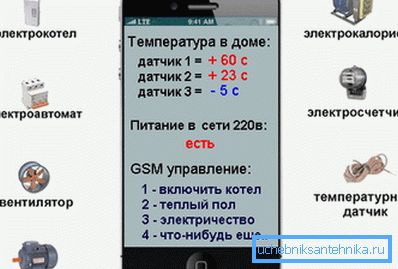

La luarea unei decizii, controlerul trimite un semnal de comandă unui sau altui actuator: releu de comutare, servomotor de supapă sau supapă, comutator sau electronică a cazanului. În funcție de programul setat, modulul GSM pentru controlul încălzirii poate trimite mesaje proprietarului despre un anumit eveniment și așteptarea unui răspuns poate lua anumite măsuri.

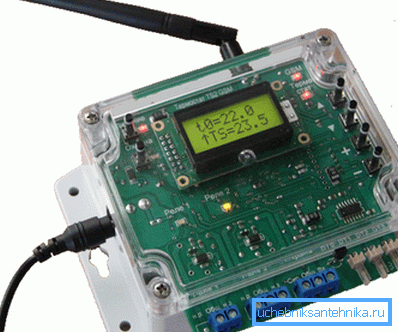

Încălzirea într-o casă de țară este controlată prin GSM utilizând un modul special construit în computer.

Acest modul include următoarele elemente:

• Slot pentru comutarea cartelei SIM;
• Alimentare și baterie;
• Modem GSM;
• Conector pentru antenă;
• Port LAN pentru conectarea la un ISP;
• un microprocesor;
• Card de memorie;
• Conector USB pentru configurare și configurare;
• Indicatoare LED sau afișare cu cristale lichide;
• Grup de contact cu intrări și ieșiri pentru colectarea datelor și transmiterea semnalelor de control.

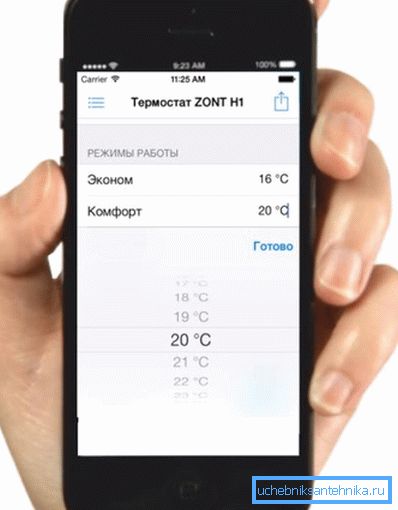

Fiți atenți! Împreună cu modulul de comandă GSM, software-ul trebuie furnizat pentru instalarea în sistemul de operare al unui telefon mobil. Programul va ajuta la organizarea controlerului și a operatorului de comunicații la distanță.

avantaje

Care sunt avantajele utilizării unității de control automate de încălzire?

Un controler modern cu un modul de comunicare vă permite să obțineți următoarele avantaje și avantaje:

• Reglarea fină a sistemului în timp real permite economii maxime cu un nivel corespunzător de confort;
• Puteți obține exact parametrii de temperatură și climă ai camerei, ceea ce doriți și pentru aceasta este suficient să setați pur și simplu valorile dorite ale temperaturii;
• Notificarea instantanee a modurilor de urgență și a evenimentelor anormale crește semnificativ fiabilitatea și siguranța muncii;
• Aveți posibilitatea să părăsiți casa cu încălzire în funcțiune și la distanță pentru a controla starea acesteia, precum și pentru a controla modurile de funcționare, a porni sau opri echipamentul de la distanță;
• O vizită de iarnă la o casă de țară cu încălzirea oprită necesită intrarea într-o cameră rece, topirea unității și așteptarea mai multor ore până când încăperea se încălzește. Acum puteți da o comandă pentru a porni în avans și nu pierde timpul.

Puteți asambla și conecta singur sistemul de control - pentru aceasta nu sunt necesare permisiuni și aprobări. Lucrarea este ușor de făcut urmând instrucțiunile producătorului. Prețul setului poate varia de la 4 la 40 de mii de ruble, în funcție de configurație și de producător.

Fiți atenți! Majoritatea modulelor au conectori pentru conectarea senzorilor suplimentari, cu ajutorul cărora este posibilă organizarea controlului asupra deschiderii ferestrelor și ușilor, a ascultării sau vizionării și a altor funcții utile.

concluzie

Controlul și managementul sistemelor moderne de încălzire poate fi realizat prin software cu participarea de la distanță a operatorului. Comunicarea poate fi realizată prin comunicații mobile celulare GSM sau prin Internet. Informații suplimentare găsiți în videoclipul nostru.
