Ventil cu trei căi pentru încălzire: scopul, dispozitivul,

Pentru instalarea sistemelor de încălzire se folosesc diferite vane și supape de comandă, iar pentru asamblarea cu succes a instalațiilor sanitare cu mâinile lor este necesar să le înțelegem. Vrem să considerăm unul dintre cele mai funcționale tipuri de astfel de supape - o supapă cu trei căi.

Multiport Macarale

dispozitiv

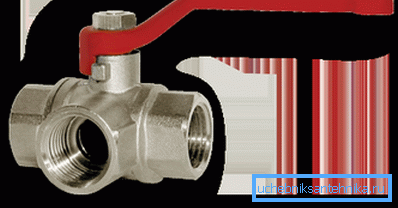

Supapa cu trei căi este o ramificare în formă de T a țevilor cu un mecanism de blocare și reglare. Dispozitivul are două intrări și o ieșire, iar dacă îl activați contrar - o intrare și două ieșiri.

Intrările de intrare sunt notate cu literele A și B, iar ieșirea - AB.

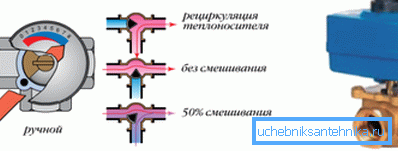

Mecanismul de blocare are trei poziții (trei rotații):

1. În prima poziție, apa intră în intrarea A și iese din ieșirea AB, în timp ce intrarea B este complet blocată;
2. În a doua poziție, apa se deplasează de la intrarea B la ieșirea AB, iar intrarea A este complet blocată;
3. În a treia poziție, apa curge în ambele intrări A și B, iar la ieșirea AB se obține un amestec de două fluxuri.

Fiți atenți! Dispozițiile enumerate sunt corecte pentru ajustarea modelelor. Produsele destinate exclusiv fluxurilor de comutare nu au oa treia poziție.

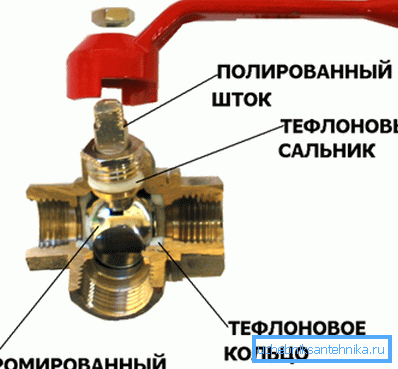

Mecanismul de blocare poate fi aranjat în mai multe moduri:

• BILA. Concepută pentru a schimba firele prin suprapunerea unuia dintre canale. Pentru ca ajustarea să fie rea;

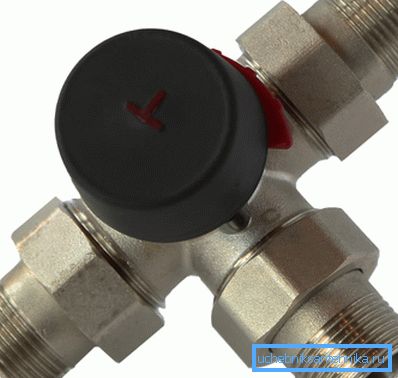

• rotativ. Este folosit pentru ajustare, deoarece permite deschiderea și închiderea fără probleme a canalului;

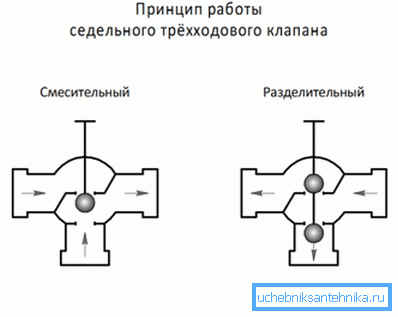

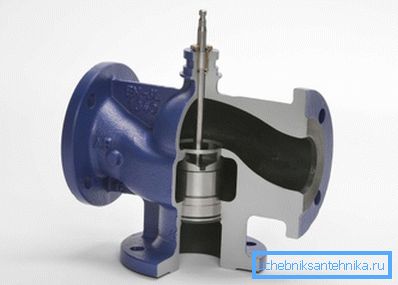

• șa. Acesta poate avea atât un design de blocare și ajustare.

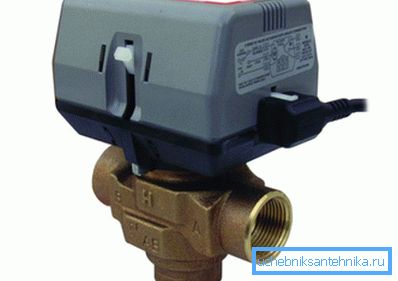

Mecanismul este controlat fie manual, cu ajutorul unui mâner (roată de mână), fie prin intermediul unui mecanism electric. Echipate cu servo, produsele pot fi construite în sisteme cu control automat.

Fiți atenți! În ciuda unei astfel de funcționalități importante și a unei anumite indispensabilități, designul dispozitivului este destul de simplu și, prin urmare, prețul său este scăzut.

Scop și funcții

Supapa cu trei căi poate efectua trei funcții:

1. Amestecarea debitului lichidului de răcire. Se utilizează atunci când este necesar să se amestece fluxul de retur în alimentare pentru a reduce temperatura de ieșire la circuitele de temperatură joasă sau pentru a regla puterea radiatoarelor fără a schimba funcționarea cazanului;
2. Împărțirea unui flux în două canale. Se utilizează pentru a scurge lichidul de răcire încălzit la sistemul de apă caldă sau la rezervorul de stocare, boilerul etc.
3. Comutarea direcției lichidului de răcire. Se utilizează atunci când mai multe dispozitive funcționează împreună în același sistem, precum și pentru a comuta circuitul în modul de recirculare.

Luați în considerare unul dintre cele mai frecvente cazuri: boilerul este conectat la cablajul radiatorului și la un colector de podea încălzit. După cum se știe, suportul de căldură pentru radiatoare are o temperatură de aproximativ 70 - 95 de grade, în timp ce suportul de căldură pentru un sistem de podele calde nu trebuie să se încălzească peste 40-50 de grade.

Dacă scădem temperatura lichidului de răcire, atunci radiatoarele nu vor funcționa normal, iar casa va deveni rece. Dacă servim apă fierbinte pe podeaua caldă, va fi neplacut să mergem pe jos. Ce ar trebui să facem?

Aici vine supapa cu trei căi. Conducta de retur este conectată la alimentarea cu colector a unui bypass de podea caldă cu o supapă cu trei căi, care este setată în modul de amestecare.

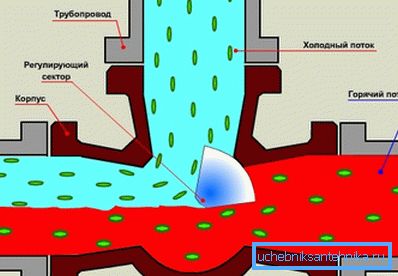

Ca rezultat, un curent rece din fluxul de întoarcere este amestecat în curentul de apă fierbinte, iar temperatura jetului rezultat este în medie de la 40 la 50 de grade de care avem nevoie. Dacă doriți, prin reglarea poziției clapetei, puteți mări sau micșora temperatura în conturul podelei.

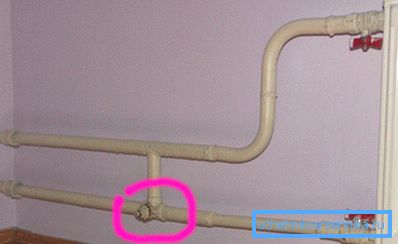

Un alt exemplu este conectarea radiatorului prin bypass în același mod. Când robinetul se află în poziția de amestecare, temperatura radiatorului devine mai mică decât temperatura agentului de răcire care curge din cazan, în timp ce restul aparatelor primesc apă mai puțin răcită.

Dacă comutăm mânerul și oprim bypass-ul, radiatorul va funcționa la capacitate maximă. Dacă trebuie să dezactivați dispozitivul, pur și simplu puneți supapa în modul de oprire a închiderii și deschideți bypass și opriți supapa de oprire de la intrarea radiatorului. După aceea, lichidul de răcire circulă în jurul acestei baterii.

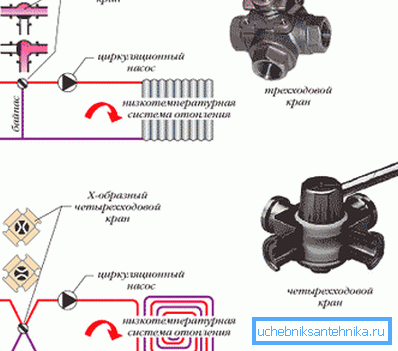

  Fiți atenți! Este posibil să se utilizeze o supapă cu patru căi, care nu necesită un bypass.

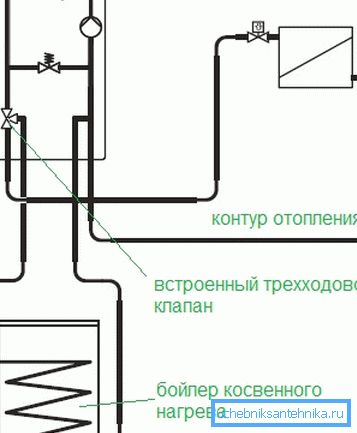

În cele din urmă, instrucțiunea permite utilizarea unei supape cu mai multe căi în sisteme cu mai multe circuite cu boilere paralele, un cazan și un cazan indirect de încălzire, cu alimentare cu apă pentru încălzire și alimentare cu apă caldă. Dispozitivele permit separarea fluxurilor și reglarea temperaturii, asigurând funcționarea în comun a mai multor unități și circuite.

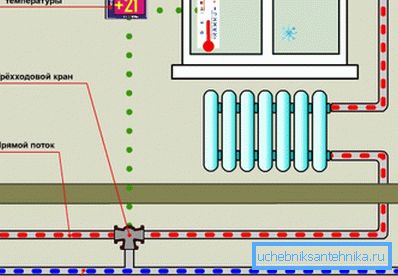

Fiți atenți! Dacă o supapă cu un servomotor este conectată la un termostat, atunci când temperatura camerei scade, controlerul va comanda motorul și va închide bypass-ul. Când se atinge valoarea dorită, dispozitivul va reveni la modul de amestecare.

concluzie

Ventilele cu trei căi permit amestecarea, separarea și comutarea direcțiilor de curgere în circuitele sistemelor de încălzire. Videoclipul vă va ajuta să vă verificați vizual eficacitatea și funcționalitatea.
