Auditul canalului: caracteristici de instalare
Pentru funcționarea normală a sistemului de canalizare este necesară proiectarea și construirea corespunzătoare a acestuia. În plus față de elementele de bază - țevi - se utilizează o mulțime de piese auxiliare. Una dintre ele este inspecția canalului. În ciuda insignificării aparente, ea joacă probabil cel mai important și responsabil rol.
Necesitatea de a instala un audit
Canalizarea este o rețea de inginerie destul de complicată, care poate provoca multe probleme diferite în timpul funcționării. Cel mai adesea, apar probleme când sistemul de canalizare pentru colectarea apei uzate nu este asamblat corect (mai ales dacă meseriașii neexperimentați îl asamblează cu mâinile proprii). De asemenea, sunt adesea făcute greșeli în exploatare, ale căror prețuri ajustează costul unui nou sistem.
Principala problemă în majoritatea cazurilor este blocarea, adică obstrucția conductelor de canalizare din cauza acumulării de resturi diferite. Este ușor de eliminat, întrebarea este cum să ajungeți la segmentul dorit în interiorul sistemului de scurgere, deoarece în majoritatea cazurilor acesta are un sistem extins și o lungime considerabilă.
Pentru a rezolva problemele enumerate mai sus, se aplică un audit pe o conductă de canalizare.
Caracteristici de design
Detalii privind aspectul
Revizia canalului este o piesă specială, realizată sub formă de tee, în care ramura laterală este închisă cu un capac special.
Anterior, când materialul principal pentru fabricarea țevilor de canalizare a fost fonta, această parte a avut o formă mai complexă:
- Deschiderea dreptunghiulară a țevii a fost închisă cu un capac special din fontă, care a fost fixat cu patru șuruburi masive.
- Rezistența este asigurată de o garnitură de cauciuc care acoperă întreaga priză..
- Șuruburile cu cap sunt strânse după inspectarea țevilor sau prin înlăturarea blocajului de canalizare într-un mod special - transversal. Altfel, pentru a obține gradul de etanșeitate dorit a fost problematică.
Fiți atenți! În prezent, conductele din fontă sunt aproape în afara utilizării, dând loc produselor din PVC, care au multe avantaje. În consecință, proiectarea auditului utilizat sa schimbat.
Caracteristici ale detaliilor moderne:
- plasticul este folosit în contrast cu fonta;
- forma schimbată.
În prezent, gaura a devenit rotundă datorită caracteristicilor produsului de turnare. În plus, capacul nu este fixat cu șuruburi, ci cu ajutorul firului obișnuit. Acest lucru simplifică întreținerea sistemului de canalizare și asigură un nivel adecvat de etanșeitate.
Tipuri de construcții

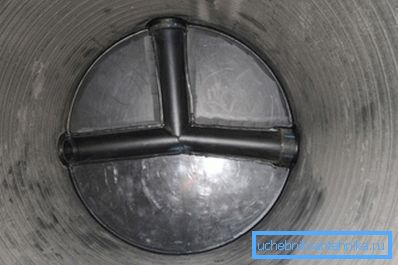

Pentru instalarea de canalizare internă revizuită polipropilenă, vopsit într-o culoare caracteristică gri. Părțile pentru instalarea în exterior sunt de culoare maro. Cu toate acestea, în ultimul caz (pentru întreținerea canalelor de canalizare principale) sunt prevăzute puțuri speciale de vizionare.
Prin urmare, articolul are doar două tipuri:
- diametru 110 mm;
- cu un diametru de 50 mm.
Pentru deosebit de meticuloși dăm toate caracteristicile tehnice.
Diametru, mm | Greutate kg | Lungime mm |
50 | 0075 | 115 |
110 | 0,33 | 185 |
Procedura de montare a acestui element nu diferă de procesul de conectare a tuturor celorlalte componente. Principalul lucru este să alegeți site-ul potrivit pentru instalare.
Scopul principal al auditului este monitorizarea stării sistemului de canalizare și, dacă este necesar, curățarea acestuia. Prin urmare, este important să se asigure accesul convenabil la nod, deoarece uneori dispozitivele mari și voluminoase sunt folosite pentru spălarea țevilor.
Este posibilă instalarea acestor elemente pe conducte orizontale și verticale. Este necesar doar să se obțină gradul necesar de etanșeitate a tuturor articulațiilor.
Listați principalele avantaje ale revizuirii polipropilenei:
- capabile să reziste la canalizare de temperatură înaltă (până la + 95 grade Celsius);
- Are un spațiu interior lină, care vă permite să evitați blocajul în timpul trecerii apelor uzate;
- nu necesită colorarea sau utilizarea altor măsuri anticorozive;
- are o durată de viață lungă de peste 50 de ani;
- menține sarcini mari și nu se prăbușește sub influența temperaturilor scăzute ale aerului;
- tolerează expunerea la diferite produse chimice.
Fiți atenți! Instalarea reviziilor nu este o capriciu, ci o necesitate. Economiile pentru achiziționarea și instalarea acestor componente în sistemul de canalizare pot conduce la o inoperabilitate completă pe viitor, ceea ce va necesita costuri considerabile pentru remedierea situației.
Caracteristicile instalării reviziilor
Cerințe tehnologice
Instrucțiunile pentru proiectarea și instalarea sistemelor de canalizare (SNiP 2.04.01-85) necesită instalarea acestui element în următoarele cazuri:
- cu fiecare rotire a conductei de evacuare la un unghi de 45 grade sau mai mult;
- la baza fiecărei țevi verticale;
- atunci când se conectează două conducte de canalizare într-una;
- pe o conductă dreaptă cu un diametru de până la 100 mm - la fiecare 15 metri, mai mult de 100 mm - la fiecare 30 de metri;
- pe o capcană montată la capătul sistemului de canalizare al unei case particulare.
Amintiți-vă că, atunci când o conductă este ascunsă, accesul la audit trebuie să fie echipat cu o gură de vizitare cu o trapă de cel puțin 30x40 cm.
În ceea ce privește sistemul de canalizare internă, cerințele sunt următoarele:
- centralele crescute pe primul și ultimul etaj în absența unor ramuri suplimentare;
- centralele cu tijă centrală - pe fiecare etaj;
- pe conducte la care sunt conectate 3 sau mai multe dispozitive sanitare - la începutul secțiunii;
- înclinare - dacă o secțiune de țeavă nu poate fi curățată printr-o altă gaură.
Procesul de asamblare
Instalarea unei revizuiri în sistemul de canalizare nu cauzează dificultăți:
- curățați clopotul și capătul neted al țevii de praf și de resturi;
- verificați dacă există un inel de etanșare din cauciuc instalat acolo, care este necesar pentru a asigura etanșeitatea sistemului;
- ungeți capătul neted al țevii cu agent de etanșare și introduceți-l în mufa reviziei până la oprire;
- marcați pe conductă locul unde va fi localizată tăierea soclului;
- trageți conducta înapoi la aproximativ 1 cm distanță.
Instalarea este finalizată.
concluzie
După ce ați înțeles ce este o revizuire a canalului și de ce este necesar, nu veți avea îndoieli cu privire la necesitatea instalării acestui element în sistem. În mai multe detalii despre instalarea sistemelor de canalizare este posibil să se învețe din video în acest articol.
