Benderul țevilor - caracteristicile instrumentului și

Adesea, atunci când efectuați diferite lucrări în țară sau în garaj, este necesar să îndoiți conducta în jurul unui anumit cerc pentru a obține forma geometrică corectă. Pentru a obține un astfel de rezultat este posibil numai cu ajutorul unui instrument special, cu toate acestea, va fi costisitor să achiziționați un dispozitiv pentru mai multe operațiuni. Pentru a rezolva această problemă, în acest articol ne vom uita la modul de a face o teava de bender tu.

Caracteristicile echipamentului

Scopul dispozitivului

În fabricarea diferitelor structuri metalice, cum ar fi chioscuri, sere, garduri, mobilier de grădină etc., tuburile de profil sunt foarte populare deoarece sunt materiale durabile, durabile și accesibile. Cu toate acestea, tehnologia de fabricație a unora dintre aceste structuri necesită ca tevile să fie îndoite la o anumită rază sau la un anumit unghi. În plus, poate fi necesară îndoire în timpul instalării conductei.

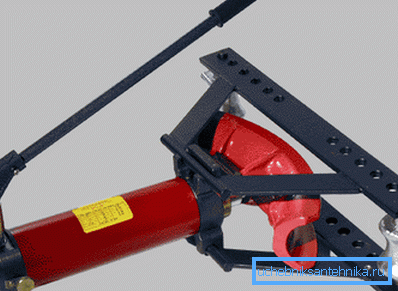

Este imposibil să efectuați o astfel de operație cu mâinile, dar benderul țevilor vă va permite să vă ocupați de sarcină fără prea multe dificultăți. Cu aceasta, puteți îndoi conductele într-un unghi de la 0 la 180 de grade. Cel mai adesea în astfel de dispozitive a fost folosită forța electromecanică sau hidraulică.

Trebuie să spun că acest instrument este destul de versatil, deoarece vă permite să îndoiți diferite tipuri de țevi:

• Cazane;
• gaze;
• apă;
• Profil, etc.

În ceea ce privește materialul, ele pot fi fabricate din:

• Au devenit;
• cupru;
• aluminiu;
• Metal si plastic.

Singurul diametru al țevii nu trebuie să fie mai mare de doi centimetri. Ca urmare, domeniul de aplicare al acestui instrument este foarte extins.

În special, este utilizat:

• În cazanele;
• Stații de benzină;
• La instalarea sistemelor de încălzire și instalații sanitare etc.

Tipuri de corpuri de iluminat

Înainte de a trece la fabricarea sculei, luați în considerare ce tipuri de bendere de țevi există:

În plus, toate instrumentele existente diferă în ceea ce privește condițiile de funcționare pentru:

• Manual - utilizat pentru uz casnic sau direct la locul de instalare al țevilor.

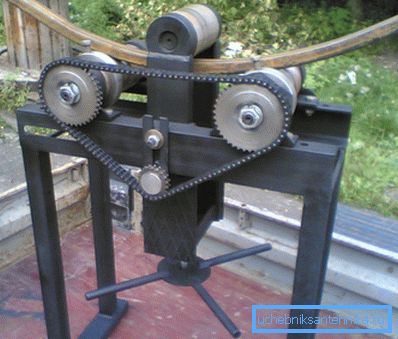

• Staționare - sunt mașini care sunt utilizate în întreprinderi în care procesul de îndoire a țevilor face parte din proces.

Sfat! Dacă trebuie să obțineți o rază mare a țevii, de exemplu, pentru fabricarea unei serii arcuite, bateți plăcile și tăiați un semicerc de raza dorită. După aceasta, puteți să vă apropiați de pipă cu propriile mâini în jurul acestui dispozitiv.

Modelarea sculelor

Este destul de simplu să efectuați un dispozitiv simplu de îndoire.

Singurul lucru pe care îl veți avea nevoie de anumite abilități sanitare, precum și un instrument:

• Mașină de sudat;
• bulgară;
• Măsurați banda și creionul.

În ceea ce privește materialele, veți avea nevoie de mai multe foi de metal cu o grosime de 3 și 10 mm, precum și de câteva bare de oțel.

Deci, instrucțiunea arată astfel:

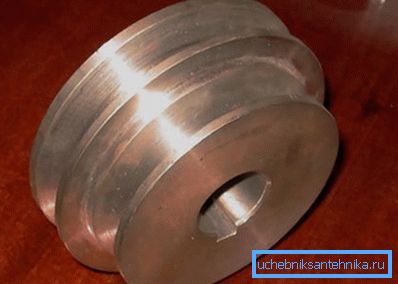

• Primul pas este de a pregăti scripetele. Pentru a face dispozitivul universal, adică pentru țevi de diferite diametre, ar trebui folosite două scripeți triple - o pereche pentru țevi de o jumătate de inci, o pereche pentru țevi de inci și o pereche pentru țevi de trei sferturi. Imediat trebuie să spun că pentru a cumpăra astfel de scripeți nu va funcționa, deci trebuie să fie comandate în atelier.

Pe fiecare parte a roții, trebuie să existe o adâncitură care să corespundă cu jumătate din diametrul țevii. Cilindrul staționar trebuie să aibă un diametru minim, deoarece va depinde de raza minimă de îndoire.

• Apoi trebuie să faceți o bază de metal cu o grosime de aproximativ 10 mm, care este o placă pătratică cu găuri la colțuri, pentru a fi atașate la masă.
• Apoi, în centrul plăcii este necesar să se instaleze prin sudură un bolț, al cărui diametru ar trebui să corespundă diametrului interior al scripetei mici triple.
• După ce patul va fi gata, este necesar să executați mecanismul de rotire. Pentru a face acest lucru, mai întâi trebuie să fierbeți în formă de U două plăci metalice. Înălțimea picioarelor piesei trebuie să corespundă cu diametrul roții mici și mari, astfel încât în ​​această distanță o roată mobilă mare și jumătate din staționară să se potrivească complet.
• Un mâner de aproximativ 25 cm lungime este sudat pe partea superioară a piesei. Un tub care acționează ca o pârghie va fi ulterior pus pe acest mâner.
• Apoi, un pin mare este instalat la marginea părții, care este fixată cu știfturi de cotter. O roată mică se pune pe știftul de bază cu întreaga structură.
• Acum ramane doar sa se faca accentul - pentru aceasta, un alt pivot este sudat si o scripete este pusa pe el.

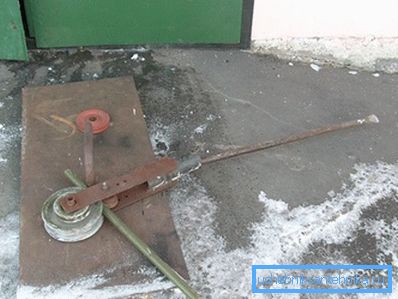

Procesul de fabricare a pieselor a fost finalizat. Acum rămâne doar să fixați instrumentul pe masă și puteți începe să îndoiți conductele.

Sfat! Pentru a împiedica aplatizarea tubului în timpul îndoirii, acesta trebuie să fie umplut cu nisip, iar capetele trebuie să fie tăiate în bucăți.

concluzie

Fiecare maestru de domiciliu poate face o lovitură manuală a țevilor pe cont propriu. Desigur, această operațiune va dura ceva timp, dar acest instrument este cu adevărat util și, cu siguranță, va fi util la fermă de mai multe ori.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
