Centralizatoare pentru țevi: alegerea și aplicarea

În acest articol, vom discuta cum și de ce centralizatoarele sunt utilizate pentru sudarea țevilor. În plus, considerăm caracteristicile de design ale celor mai populare modele din ceea ce se află pe piață. Deci, ce este un centralizator și de ce este necesar?

Mod eficient pentru a face cusătura de sudură uniformă și strânsă

Nu este un secret că există dispozitive speciale adaptate pentru a realiza o secțiune transversală perfectă a țevilor. Dar, chiar dacă tăierea este făcută cât mai netedă, va fi practic imposibil să se combine ambele țevi cu secțiuni pentru sudură de înaltă calitate.

Ca urmare, sudarea va fi inegală și, ca rezultat, conexiunea nu va fi strânsă. Soluția la această problemă poate servi ca un centralizator intern sau extern pentru țevi.

Caracteristicile funcționării

Atât conductele metalice, cât și analogii lor PPU, înainte de sudare, trebuie să fie înclinate una pe cealaltă cât mai ușor posibil, astfel încât să nu existe niciun spațiu la joncțiune.

A face o astfel de combinație de felii cu mâinile tale este aproape imposibilă. Mai mult decât atât, combinația de tăieturi este un ordin de mărime mai complicat cu o creștere a diametrului conductelor. Prin urmare, în timpul asamblării sistemelor de canalizare și a altor conducte fără utilizarea fitingurilor pentru canalizare, se folosesc centrale speciale.

Dispozitivul cuprinde cele două țevi care urmează să fie combinate și le permite să fie conectate cât mai exact posibil, fixându-se în această poziție. După sudură este efectuată cu sudură garantată de înaltă calitate. Dispozitivul este apoi demontat și conducta poate fi utilizată în scopul propus.

Soiuri principale

După ce ne-am decis cu privire la ceea ce este folosit echipamentul de centrare, luați în considerare tipurile de dispozitive aflate în vânzare.

Toate centralizatoarele, care astăzi pot fi achiziționate în magazinele respective, sunt împărțite în două categorii principale - interne și externe.

• Dispozitivele de tip exterior sunt abreviate ca TsN și sunt destinate instalării și utilizării la exteriorul conductelor. Dispozitivele de acest tip, indiferent de mărime, sunt ușor de utilizat, ușor de instalat și care generează centrarea rapidă și eficientă. Dispozitivele de tip exterior sunt reprezentate de o gamă largă de echipamente (configurații excentrice, de legătură, hidraulice și altele).
• Centralele interne sunt abreviate la CV și sunt instalații hidraulice.. Dispozitivele de acest tip din interior sparg marginile țevilor, schimbându-și secțiunile între ele. Avantajul echipamentului este posibilitatea utilizării pe țevi de diferite diametre.

Caracteristicile modificărilor individuale

După ce am luat în considerare caracteristicile clasificării generale, vom lua în considerare caracteristicile modificărilor individuale ale dispozitivelor de centrare.

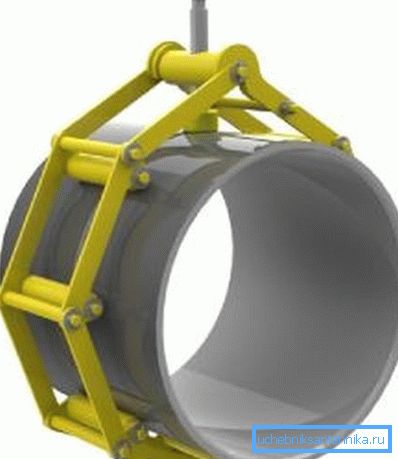

• TsZN - Centralizatorul extern centralizat este proiectat să combine capetele conductelor cu un diametru articulație de la 50 mm la 2 metri.

Important: Funcționarea dispozitivelor este permisă într-o gamă largă de temperaturi ambientale de la -40 ° C la + 40 ° C. Dispozitivul reprezintă în mod constructiv un poliedr cu legături lamelare pe articulații articulate.

Elementele cuplajului sunt combinate prin intermediul unui mecanism cu șurub.

• TsZN-G - unitatea centralizată externă hidrofizată este o versiune modificată a dispozitivului anterior. Diferența esențială a acestei modificări față de cea precedentă este simplitatea funcționării și absența necesității de aplicare a efortului fizic substanțial. Ca urmare, procesul de combinare a elementelor sudate este semnificativ accelerat fără a compromite calitatea rezultatului final. Dispozitivul constă din legături lamelare la articulația balamalelor, dar nu mecanismul cu șurub, dar se folosește sistemul hidraulic pentru a stabili legăturile în mișcare. Diametrul admisibil al țevilor fluctuează în intervalul de 720-2020 mm

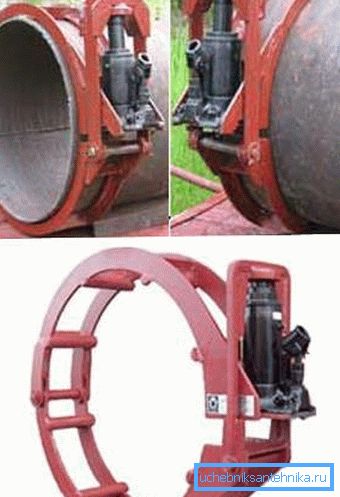

• TsAN-G - hidrocentrată exterioară arcuită centralizată este proiectată să funcționeze cu un diametru transversal de 325-820 mm.

Dispozitivul este o structură detașabilă care constă din secțiuni legate de balamale. Utilizarea unui dispozitiv cu un astfel de design garantează confort suplimentar când este instalat la îmbinare.

Dispozitivul utilizează secțiuni arcuite, care sunt comprimate, ajustând tăieturile articulației. Numărul secțiunilor arcuite este determinat de diametrul țevilor.

Fiecare secțiune utilizată este prevăzută cu opriri speciale care fixează în siguranță elementele care urmează să fie combinate, asigurând în același timp o calitate optimă și etanșeitatea articulației. Direct pe secțiuni sunt servomotoare hidraulice fixe, proiectate pentru forța maximă dezvoltată de până la 5 tone.

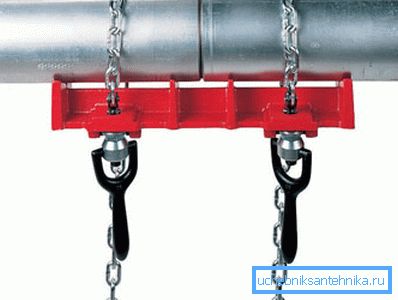

• Centrul Științific Central - un centralizator extern de tip lant este un dispozitiv cu acționare manuală, proiectat să funcționeze cu un diametru al secțiunii transversale de la 426 la 1420 mm.

Spre deosebire de analogii de legare, instalațiile cu lanțuri sunt capabile să asigure o forță mai mare în timpul centrarelor. Dispozitivele de acest tip pot fi utilizate atât în ​​construcția și repararea conductelor.

Important: Structura lanțului este construită folosind mecanisme detașabile rapid, ceea ce are un efect pozitiv asupra performanței de funcționare.

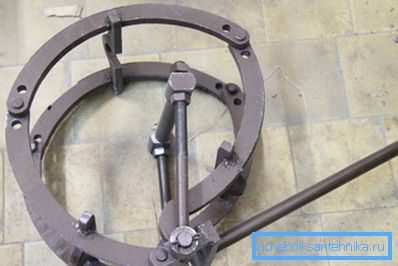

• TsNE - centralizatorul extern excentric este utilizat pentru a lucra cu îmbinări cu un diametru de 89 până la 426 mm.

Dispozitivul constă din mai multe arce de prindere, acționate de o clemă excentrică. Dispozitivul poate fi folosit pentru a lucra cu țevi de diferite diametre prin schimbarea axei excentricului sau prin utilizarea unor distanțiere speciale.

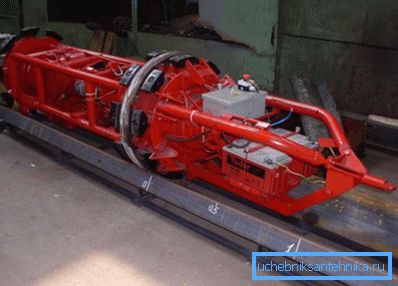

• TsV - centralizatorul de tip hidraulic intern este proiectat pentru a combina capetele țevilor pivotante și cele ne-rotative.

Dispozitivul, dacă este necesar, nu numai că îmbină articulațiile, ci le oferă și forma cea mai obișnuită. Utilizarea unor astfel de dispozitive permite construcția conductelor prin sudură automată continuă.

• CA - clema centralizatorului este utilizată pentru a lucra cu țevi de diametru mic.

Această proprietate și un preț rezonabil fac ca dispozitivul să fie cel mai popular printre colectorii neprofesionali și novici ai conductelor. (A se vedea și articolul Butt-Weld Pipe: Caracteristici.)

concluzie

Deci, am analizat ce sunt centralizatorii, care sunt cele mai populare soiuri și ce este instrucțiunea lor de aplicare. Pe baza acestor informații, puteți alege dispozitivul care să corespundă caracteristicilor lucrărilor efectuate.

Mai multe informații utile găsiți vizionând videoclipul din acest articol.
