Cum să faci o lovitură de țevi cu mâinile tale acasă

Lucrările la casă sau la un loc de țară necesită uneori o îndoire a unei benzi metalice, a unei țevi rotunde sau în formă de formă, de-a lungul unei anumite raze. Dacă acest lucru se întâmplă rar, nu are sens să cumpărați echipamentele din fabrică. În acest articol vom discuta despre modalități de a ajuta la înlăturarea țevilor cu mâinile lor în condițiile cabanei sau acasă.

Un pic de teorie

Cele mai populare produse de metal de astăzi sunt tuburi în formă care pot fi folosite pentru a crea:

• garduri;
• mobilier de gradina;
• plase;
• adăposturi temporare pentru mașini;
• sere;
• instalarea rețelelor de alimentare cu apă;
• garaje.

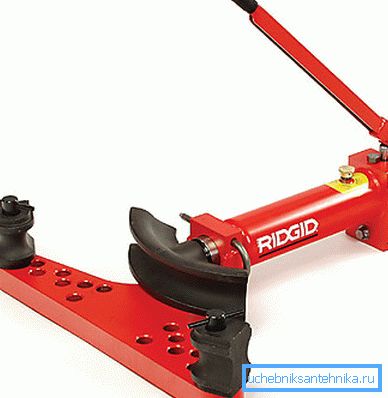

Baza tehnologiei acestor structuri este abilitatea de a îndoi în mod corespunzător conductele la unghiul necesar. La întreprinderi pentru acest lucru există un echipament special, care vă permite să efectuați curbele de produse la unghiuri de 0? -180 ?.

În acest caz, munca se realizează prin utilizarea energiei electrice sau a sistemului hidraulic. Acest lucru vă permite să îndreptați cu ușurință țevi din diferite materiale cu un diametru de până la 50 mm.

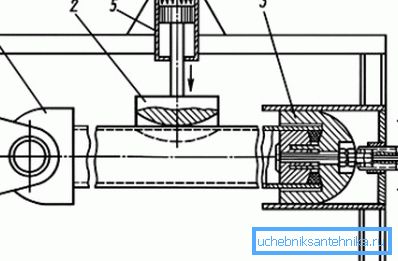

Caracteristicile de proiectare ale sculei

Se compune din:

• cadre - deschise sau închise;
• cilindru hidraulic - joacă rolul unui mecanism de forță;
• bara inferioară și superioară;
• două opriri de țevi.

Luați în considerare mai multe:

1. Versiunea manuală trebuie să aibă un dispozitiv de presiune instalat pe partea din spate a carcasei echipamentului, de asemenea, acolo sunt instalate un mâner și o supapă de preaplin.
2. Uleiul este turnat prin partea superioară a cilindrului, unde este amplasat dopul corespunzător.

1. Bara inferioară a instalației este înșurubată pe partea filetată din partea din față a patului, apoi este presată pe piulița de fixare.
2. Sus fixat cu două șuruburi și o încuietoare.
3. În timpul funcționării, tija este extinsă, capabilă să se întoarcă înapoi datorită acțiunii arcului care se găsește în cilindrul hidraulic.
4. Ambele benzi ale dispozitivului sunt realizate sub forma unei structuri sudate.
5. Găurile sunt realizate pe plăcile transversale, care servesc la instalarea opririlor.
6. Mai jos sunt găuri filetate pentru reglarea șuruburilor, reglabile în înălțime.

1. Concentrarea mașinii este un element sub forma unui bolț, este instalat în găurile de pe lamele. În mijloc există un "flux" care servește ca o oprire pentru o conductă îndoită.
2. Segmentele de îndoire sunt realizate din oțel de precizie.
3. Unitatea pentru echipamentele manuale este mecanică și hidraulică, sculele electrice sunt electrice.

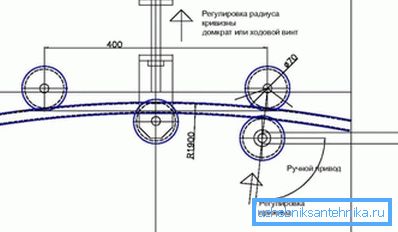

Țevile de profil, datorită designului lor, au un perete subțire, ceea ce face posibilă economisirea de metal. Secțiunea transversală poate avea o formă dreptunghiulară, în formă de pătrat sau ovală, așa că, dacă faci desene pentru instrument de îndoire în formă de tub, cu mâinile sale, ar trebui să ne amintim că acestea sunt oarecum diferite de cele standard.

În acest caz, rolele trebuie să fie selectate pe baza profilului tubului prevăzut, care trebuie să fie îndoit astfel încât să nu deformeze secțiunea transversală.

Facem separatorul de țevi în mod independent

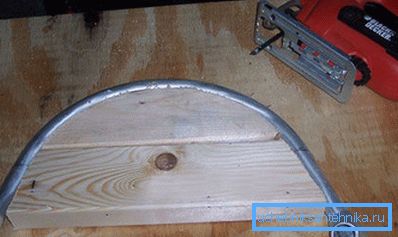

Din lemn

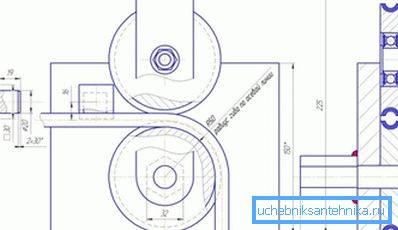

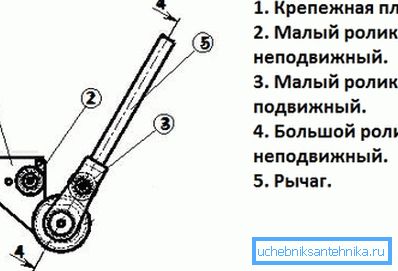

O astfel de bobină de țevi pentru o țeavă rotundă este una dintre cele mai simple cu mâinile tale, deoarece nu ai nevoie de detalii speciale, de exemplu, un cilindru hidraulic. Va fi necesar să faceți jumătate dintr-un cerc de lemn, a cărui rază corespunde modelului.

Indicație: asigurați-vă că conducta este așezată liniștit între opritor și șablon.

Această opțiune sa dovedit a fi bună în lucrul cu țevi din aluminiu și oțel. Nu va fi dificil să faci un șablon și nu vor exista practic cheltuieli financiare pentru el.

Sfat: pentru diferite diametre ale țevilor, efectuați un dispozitiv diferit.

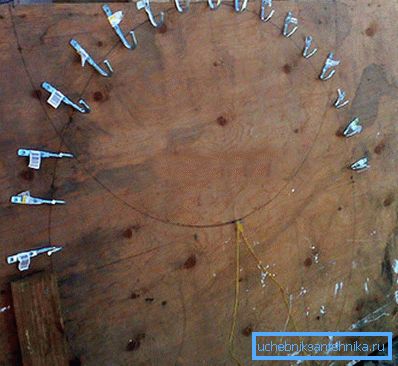

De la cârlige metalice

Mai jos este o altă opțiune care vă permite să faceți o structură de îndoire a țevilor de casă fără mari dificultăți și costuri financiare:

1. Pregătiți cârlige metalice de înaltă rezistență.
2. Instalați-le pe o bază solidă la o distanță de până la 50 mm unul de celălalt, însă acest lucru depinde în mod direct de diametrul produsului pe care doriți să îl îndoiți.
3. Ar trebui să aveți un semicerc.
4. La un capăt al acesteia, faceți palma confortabilă.

Metoda poate fi considerată universală, deoarece vă permite să lucrați cu diametre diferite, iar prețul dispozitivului este scăzut. Pentru a face acest lucru, este suficient să reduceți sau să măriți distanța dintre cârlige astfel încât să puteți lucra cu țevi de diferite grosimi.

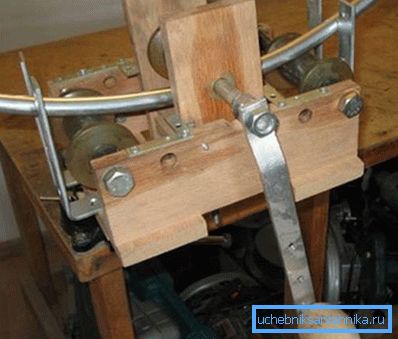

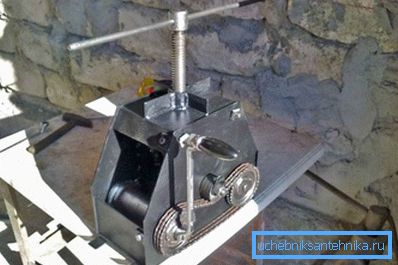

De la role și cilindru

Acum, ia în considerare o mai sofisticat de design - instrument de îndoire pentru fabricarea unui tub în formă cu mâinile de pe role și a cilindrilor, care este capabil să se aplece piesa de prelucrat la orice unghi, chiar și cu 360?. De fapt, veți face o manevră manuală a țevilor pentru o țeavă de formă cu propriile mâini, similar cu echipamentul hidraulic.

Procesul are loc datorită unui cilindru rotativ și a unor role pentru fixarea piesei de prelucrat.

Primul vă oferă posibilitatea de a schimba unghiul țevii la alegere, astfel încât trebuie să i se permită să se miște liber. Mai jos este un ghid pentru realizarea designului.

Veți avea nevoie de:

1. 2 bucăți de plăci de oțel cu lungime de până la 300 mm și grosime de 5-10 mm.

1. 4 colțuri de oțel cu rafturi de 50x50 mm.

1. Pregătiți un șablon din lemn de plăci de până la 30 mm grosime.

1. Luați o placă de oțel și fixați-o la partea inferioară.

1. Strângeți colțurile cu o lungime de până la 300 mm pe baza structurii pentru durabilitate.

1. Conectați o a doua placă de oțel pe partea superioară.

1. Faceți o gaură în el - un burghiu sau o sudură, cu un diametru mai mare decât diametrul șurubului care va fi instalat în el. Funcția șurubului este de a servi ca suport pentru materialul care trebuie îndoit.

1. Atașați colțurile și rolele de ghidare pe placa superioară, orientându-le spre interiorul structurii.

Benderul profilului de țeavă pe care l-ați făcut cu propriile mâini va face posibilă schimbarea unghiului oricărui produs de profil.

concluzie

În acest articol, ați învățat cum să creați un bender cu mâna proprie pentru o conductă standard și o conductă de profil. S-au spus despre trei modele care pot fi făcute în mod independent pentru o sumă mică de bani. Alegerea fiecăruia depinde, în primul rând, de diametrul piesei de lucru și de cantitatea sa, în plus, disponibilitatea materiilor prime joacă un rol semnificativ în acest sens.

Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
