Cum se face o mașină pentru îndoirea unei țevi de profil cu

Profilele sunt un material pe scară largă care se utilizează pentru a crea mobilier, a produce diferite structuri metalice, a decora interiorul etc. Caracteristica lor este o rezistență ridicată la îndoire, care este bună pe de o parte, dar pe de altă parte complică foarte mult procesul de îndoire pentru a produce o parte curbată. Cu toate acestea, această problemă poate fi rezolvată cu ajutorul unei mașini speciale.

Dacă de multe ori trebuie să se ocupe de țevi în formă, atunci un astfel de mecanism trebuie să dobândească în mod necesar. În acest articol ne vom uita la modul de a face o mașină de îndoire pentru o țeavă de profil cu mâinile tale, deoarece costul echipamentului finit este foarte mare.

Construcția mașinilor

fundație

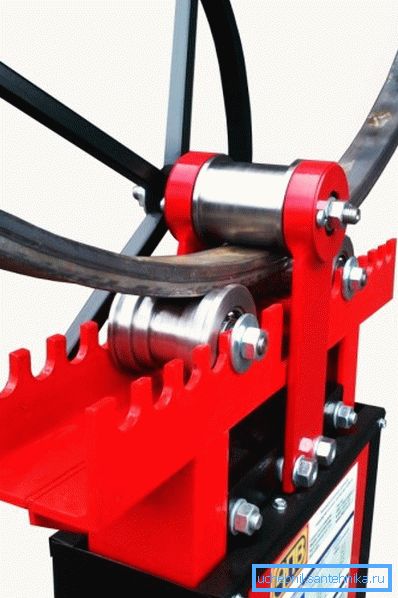

La prima vedere poate părea că este foarte dificil să faci un dispozitiv similar mașinilor de îndoire cu marca pentru o conductă de profil. Cu toate acestea, o persoană care știe cum să se ocupe de metal și o mașină de sudură este destul de capabilă. Principalul lucru - de a aborda munca încet și în etape.

Ar trebui să înceapă cu fabricarea unei baze solide - o masă metalică. Puteți să-l rulați dintr-un profil metalic sau alt material. Cel mai important lucru este că este stabil și durabil, altfel chiar și un mecanism bine executat va fi inutil.

Mecanismul de producție

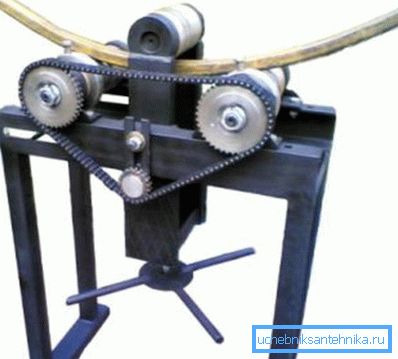

Odată ce masa este gata, puteți trece la fabricarea mecanismului în sine. Pentru a face acest lucru, mai întâi de toate, pregătiți trei arbori care vor fi utilizați pentru a îndoi partea. Arborii sunt role de metal groase, având în mod necesar o axă de rotație.

Acestea pot fi comandate în atelier sau căutarea de vânzare pe "piețele de purici". Când aceste componente sunt gata, ar trebui să faceți un caz pentru mecanism și să finalizați asamblarea.

Instrucțiunea este după cum urmează:

• Mai întâi, este necesar să se taie o carcasă pentru un dispozitiv dintr-o foaie de metal cu o grosime de cel puțin 5 mm, care este alcătuită din două trapezoide, dintre care sunt arbori.
• Apoi, în găurile trapezoidale rezultante trebuie să se facă găuri pentru axele rolelor. Două axe ar trebui să fie situate deasupra mesei, iar a treia deasupra ei, la o distanță echidistantă de ele.
• Trebuie avut în vedere că distanța dintre cele două arbori inferiori determină raza de îndoire. Pentru a face o mașină de îndoire în casă pentru o țeavă de profil a fost universală, designul poate fi complicat și raza poate fi reglată, pentru aceasta trebuie doar să faceți mai multe scaune pentru rolele, ceea ce vă va permite să schimbați distanța dintre ele. Poziția rolei superioare determină diametrul maxim al țevilor cu care puteți lucra. Poziția sa poate fi ajustată și cu o tijă filetată, care permite axului să se deplaseze de-a lungul ghidajelor și, în același timp, să fie bine fixat.
• Apoi, trebuie să fixați detaliile cazului pe bancul de lucru. Acest lucru se poate face prin sudare sau înșurubare. În al doilea caz, este necesar să se asigure urechi îndoite cu găuri de jos. Distanța dintre părțile corpului trebuie să corespundă lățimii arborilor.
• După ce ați fixat carcasa pe bază, trebuie să instalați părțile rămase..

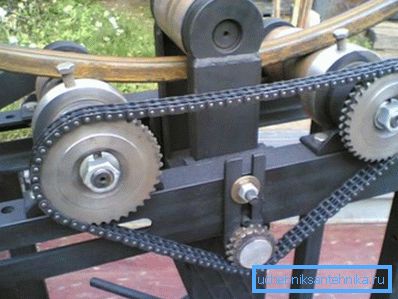

• Când arborii sunt instalați, trebuie să aveți grijă să le transferați cuplul.. Cea mai bună opțiune este un mecanism de lanț. Pentru aceasta, trebuie să achiziționați un lanț cu trei trepte.

Două trepte ar trebui instalate pe arborii inferiori. Al treilea va servi ca întinzător, care este situat între cele două trepte superioare.

• Apoi, la unul dintre arbori trebuie să atașați un mâner pentru rotire.

Acum, mașina pentru îndoirea țevii de profil este gata. Rămâne doar pentru a obține profilul între arborii inferiori și inferiori și încercați produsul în acțiune.

Dacă, în toate etapele, toată lucrarea a fost efectuată fără erori, atunci funcționalitatea produsului și designul său vor respecta pe deplin mașina originală. Desigur, în ciuda tuturor costurilor care vor fi necesare pentru achiziționarea pieselor, costul unei astfel de mașini va fi în mod disproporționat mai mic decât prețul echipamentului finit. (A se vedea și articolul Benders pentru conducte pentru conducte: caracteristici.)

Realizarea unui design simplu

Dacă nu aveți ocazia sau timpul să efectuați o mașină cu drepturi depline în conformitate cu schema descrisă mai sus, atunci în acest caz există o opțiune mai simplă. Pentru dispozitivul acestui design va fi nevoie de:

Sfat! Dacă nu există placă de beton, puteți vărsa baza betonului și așteptați până se întărește.

Pentru a efectua o astfel de construcție este foarte simplu:

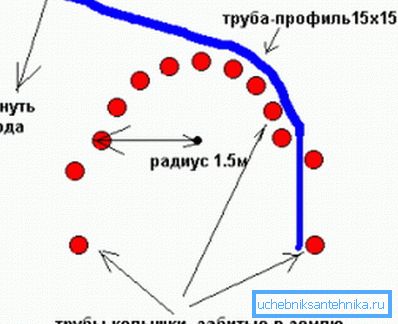

• Mai întâi de toate, pe baza necesității de a desena o rază de îndoire.
• Apoi de-a lungul liniei de îndoire trebuie să faceți 10 găuri la aceeași distanță una de alta.
• Mai departe în găuri este necesar să fixați știfturile metalice (dacă baza este turnată, pinii pot fi betonați).
• Pe cele două știfturi extreme este necesar să se efectueze un mecanism de fixare a țevii - acesta poate fi lângă un bolț suplimentar, un cârlig atașat sau altceva.

Deci, designul este gata. Pentru a îndoi un profil, trebuie să fixați capătul acestuia pe știftul exterior și să vă îndoiți încet în jurul altor rafturi. Când elementul se încarcă cu ultimul cui, acesta trebuie fixat și lăsat într-o astfel de formă pentru o perioadă.

Sfat! Pentru a ușura îndoirea țevii, trebuie mai întâi să se încălzească.

concluzie

Este destul de simplu să executați o mașină de îndoire în țevi în formă, având niște abilități de lucru cu metalul. Singurul lucru pe care trebuie să-l cheltuiți pe părți care nu pot fi realizate independent. Dacă nu aveți nevoie de o îndoire constantă a țevilor, puteți realiza un design mai simplu, ceea ce va necesita mult mai puțin timp și bani pentru fabricare, deși va necesita mult mai mult efort pentru a îndoi profilul.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
