Deflector de țevi - ce este și de ce este necesar

Departe de toată lumea știe ce este un deflector, dar toată lumea a observat hota în formă de umbrelă peste coșurile unor case. Acest design este numit "deflector", ceea ce înseamnă "reflector". Apoi, ne uităm mai atent la acest element al coșului de fum, scopul său și ia în considerare modul de a face un astfel de dispozitiv de tine.

De ce aveți nevoie de un deflector?

Proiectarea deflectorului este destul de simplă - cel mai adesea constă într-o scurtă coajă de țevi cu o umbrelă, care este pusă pe conducta de coș de fum. Deflectorul este numit și vane de vânt sau cutie de fum (aflați aici cum sunt înlocuite conductele de canalizare).

Fiți atenți! Nuanța nu are doar o funcție practică, ci este și un element arhitectural vechi. Unele variante ale performanței sale până în prezent rămân o adevărată opera de artă.

În ceea ce privește scopul său practic, coșul de fum este destinat în primul rând pentru a spori forța de tracțiune, prin devierea fluxului de aer. Prin urmare, numele său este "reflector". Pe măsură ce se reflectă vântul, în fața coșului de fum apare o zonă cu presiune scăzută, ceea ce duce la o forță mai mare.

Studiile au arătat că utilizarea chiar și a celui mai simplu horn crește eficiența oricărui coș de fum cu 20%, iar eficiența acestuia nu depinde de direcția vântului și de alte condiții.

Cu toate acestea, aceasta nu este singura sa funcție, este logic să instalați deflectori pe coșuri din alte motive:

• Protejează coșul de la precipitații.
• Împiedică introducerea resturilor în conductă.
• Împiedică penetrarea creaturilor vii.
• Protejează materialul de acoperiș împotriva scântei.

Tipuri de deflectoare

Dominic a venit recent în tot felul.

Acestea pot diferi:

• Forma capului;
• proiectare;
• Materialele din care sunt fabricate, etc.

Prin urmare, în cele ce urmează, ne uităm mai atent la specia lor.

formă

Capacele formelor următoare se bucură de cea mai mare popularitate:

• Cu un capac plat;
• cort;
• Cu un capac semicircular;

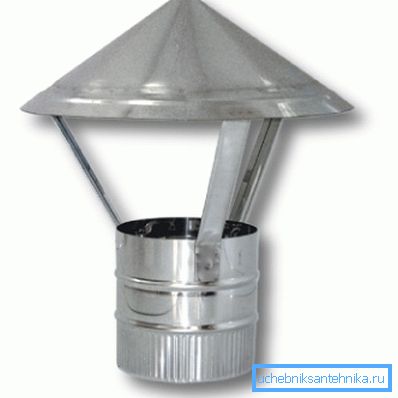

• con;

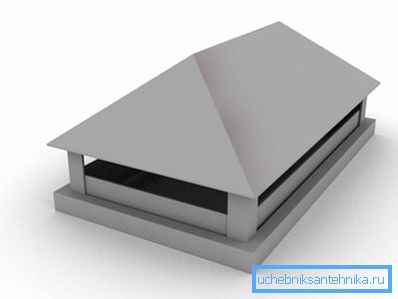

• Gambrel.

Sfat! Alegerea deflectorului depinde în mare măsură de arhitectura clădirii, de exemplu deflectoarele de cupru cu un capac plat sunt de obicei folosite pe casele realizate în stil modern. În clădirile moderne, capacele cu capac semicircular arată mai bine.

materiale

În ceea ce privește materialele pentru coșuri, cel mai adesea ele sunt fabricate din fier galvanizat. Este adevărat că recent există produse acoperite cu smalț sau chiar cu un strat de plastic.

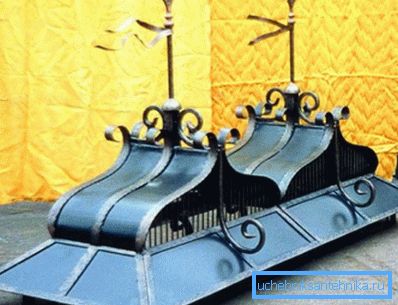

S-a descoperit rareori vată de cupru. Deoarece decorarea acoperișului este de obicei folosit produse forjate, care pot avea o varietate de forme. Desigur, prețul de flyuharok designer poate fi foarte mare.

desen

Desenele acestor dispozitive, sunt destul de puține, cele mai populare recent sunt următoarele:

• TsAGI;
• Deflectorul Grigorovici;
• "Dinte de fum";
• Deschideți Astato;
• Sferice cu rotație;
• Rotund "Voller";
• Star "Shenard".

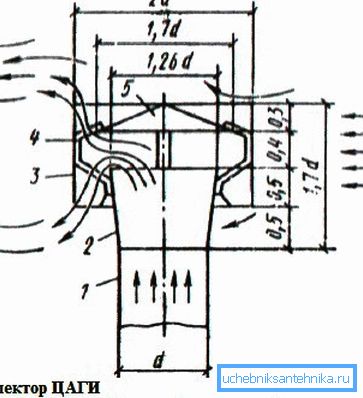

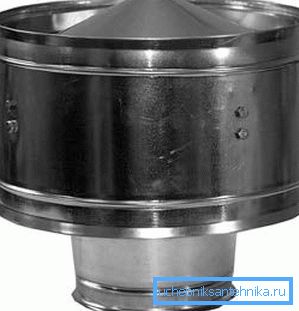

Cel mai obișnuit deflector de aerisire este un horn TsAGI, prin urmare, ca un exemplu, ia în considerare structura sa.

Deci, acest design constă din următoarele elemente:

• Inlet;
• Carcasă deflectoare;
• difuzor;
• între paranteze;
• Umbrela.

Fabricarea de flyugarki

Trebuie remarcat faptul că puteți face un deflector pe coș cu propriile mâini și, în acest caz, nu este nimic complicat. Este necesar doar să pregătiți o foaie de metal și să completați desenul, după care tăiați piesele și asamblați-le.

De exemplu, deflectorul "do-it-yourself" pentru o conductă rotundă este după cum urmează:

• Mai întâi trebuie să desenați un cerc pe foaie. Raza sa trebuie să fie mai mare decât raza coșului.
• Apoi, prin centrul cercului, trebuie trase linii centrale perpendiculare.. Apoi, la punctul de intersecție O1 este necesar să puneți piciorul unei busole și să efectuați o crestătură B, raza crestăturii ar trebui să fie egală cu raza cercului. Punctul de intersecție al serifului trebuie să fie conectat cu o linie la centrul cercului.
• Apoi trebuie să tăiați un cerc și să tăiați un segment de AOB în el, ceea ce vă va permite să obțineți un con. Este necesar să lăsați marginile pentru fold.
• Apoi, piesa finită trebuie să fie laminată într-un con și să ridice marginile.
• Apoi trebuie să înșurubați cele patru rafturi la con și instalați produsul pe țeviy. Pentru a le repara, este posibil să se facă găuri în rafturi și un coș de fum și fixați structura cu șuruburi sau șuruburi.

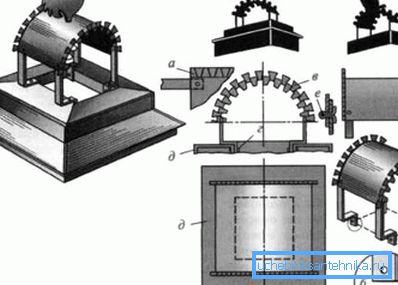

Deflectorul unui coș pătrat sau dreptunghiular cu mâinile proprii este după cum urmează:

• Mai întâi de toate, este necesar să se taie un dreptunghi din oțel într-o asemenea mărime încât să se poată suprapune deschiderii țevii când este îndoit.
• Pentru a decora un coș de fum, din cele două laturi este necesar să se facă tăieturi oblice identice, care sunt situate la aceeași distanță, ceea ce va face posibilă obținerea unor segmente trapezoidale.
• Apoi trebuie să faceți patru rafturi de oțel și să le fixați cu nituri în colțurile dreptunghiului.
• Capetele coloanelor sunt îndoite după cum se arată în diagramă și se face o gaură în ele.
• Dreptunghiul trebuie să fie arcuit îndoit și introdus în coș. Pentru a fixa structura, în coșul de fum trebuie să găuriți găuri și să introduceți unghii sau știfturi care ar trebui să pătrundă în găurile coastelor de coș.

Acest lucru sa încheiat. Am luat în considerare cele mai simple modele de flyugarok. Dacă doriți, puteți executa deflectori mai complexi și chiar le puteți decora cu o paletă meteorologică.

concluzie

Deflectorul este un element important al coșului de fum, deoarece nu numai că crește pofta, dar previne și o serie de probleme asociate cu înfundarea acestuia. În plus, el poate juca un rol important în proiectarea casei, subliniind apartenența sa la un anumit stil. Mai mult decât atât, un astfel de dispozitiv poate fi realizat chiar independent (a se vedea și articolul Tipurile de țevi de canalizare și conexiuni: criterii de selecție).

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
