Fitinguri pentru țevi: principalele tipuri și caracteristici

În acest articol, vom vorbi despre ce fitinguri de țevi sunt, ce tipuri de soiuri se află pe piață și care sunt caracteristicile utilizării sale.

Soiuri principale

Dacă există țevi și trebuie să li se alăture propriile mâini într-un singur sistem ermetic, vor fi necesare elemente speciale de conectare cu dimensiunile și configurația corespunzătoare.

Elementele de legătură utilizate pentru construcția conductelor, în funcție de tipul conductei, sunt împărțite în polimeri și metal. În acest articol vom analiza ce modificări pe piață sunt accesoriile pentru conductele de plastic pentru alimentarea cu apă și pentru omologii lor metalici.

Toate accesoriile, indiferent de materialele utilizate la fabricarea sa, sunt împărțite în trei categorii:

• accesorii;
• supape de oprire;
• accesorii suplimentare.

Luați în considerare caracteristicile fiecăreia dintre aceste categorii în detaliu.

Tipuri de accesorii

În conformitate cu scopul fitingurilor sunt împărțite în următoarele tipuri:

• colțuri și curbe - modificați direcția conductelor cu 45, 90 sau 120 de grade.
• colectori și teiuri - sunt utilizate pentru ramificațiile dispozitivelor de la linia principală.
• cruci - destinate dispozitivului de ramuri în două direcții de pe autostradă.
• cuplaje - utilizate pentru conectarea țevilor cu același diametru într-o secțiune dreaptă.
• Adaptorii (mameloane, sgony și futorki) sunt utilizate pentru a conecta diferite conducte în același sistem.
• capace (capace, dopuri) - sunt utilizate pentru țevi de etanșare închise.
• montaj - utilizat pentru a conecta alimentarea rigidă cu furtunuri flexibile.

În conformitate cu materialul utilizat în producție, elementele de conectare sunt împărțite în următoarele categorii:

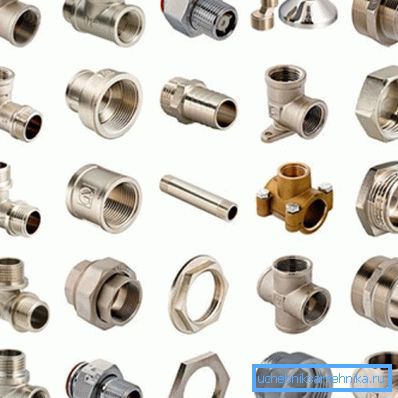

• Fitingurile utilizate pentru instalarea instalațiilor sanitare din metal pot fi filetate, crimpate, flancate sau sudate.

Modificările sudate sunt echipate cu o finisare netedă care se potrivește în țeavă și este sudată pentru a face o îmbinare strânsă.

Nu este o legătură mai puțin populară, care este folosită în majoritatea sistemelor casnice. Singurul dezavantaj al unei astfel de conexiuni constă în faptul că nu poate asigura etanșeitate reziduală și, prin urmare, se utilizează garnituri speciale, cum ar fi inelul de etanșare, cablul de rulare, banda de fum, etc.

Conexiunea crimpă este folosită mai rar, deoarece necesită un instrument special.

Important: Compusul obținut în acest mod nu este destinat reciclării. Cu toate acestea, acesta oferă nivelul maxim de etanșeitate și fiabilitate.

Conexiunea la flanșă este utilizată în conductele industriale și se realizează prin fixarea prin șuruburi.

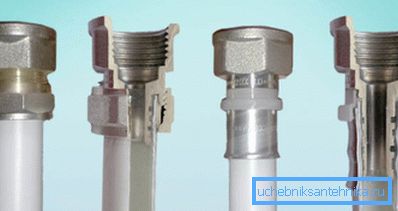

• Racordurile pentru țevi metalice sunt concepute pentru a realiza o conexiune cu garnitură sau cu filet. Cel mai fiabil tip de compus pe laminat pe bază de metal este utilizarea de accesorii de compresie.

Pe lângă fitingurile de compresie pentru țevi metalice, produsele pentru comprimarea laminatului pe bază de metal sunt proiectate pentru o singură utilizare. Prin urmare, înainte de a tăia tubul pentru crimpă, trebuie să măsurați cu exactitate totul, astfel încât să nu trebuiască să tăiați piesele folosite și să instalați unul nou în locul lor.

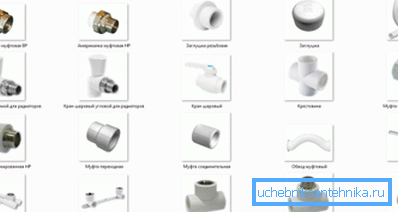

• Fitingurile pentru țevi din polipropilenă sunt fitinguri care sunt conectate la conducte prin lipire.. Echipamentul special este utilizat pentru lipire, care încălzește scaunul și capătul țevii la + 260 ° C.

Părțile încălzite la temperatura dorită sunt unite, centrate și ținute în poziția necesară până când plasticul este răcit complet. După ce plasticul este rece, se dovedește că este aproape monolit și un compus durabil, prețul căruia este scăzut.

valving

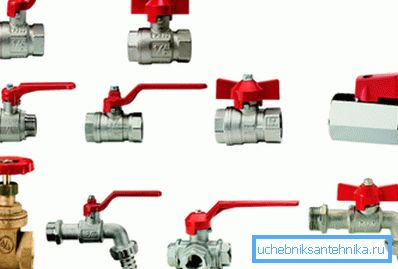

Supapele de oprire sunt fitinguri pentru țevi în formă de țevi și pereții lor rotunzi, concepuți pentru a opri alimentarea cu apă sau cu alt mediu transportat.

Supapele moderne sunt reprezentate pe piață de următoarele soiuri:

• macarale - sunt aplicate în diferite conducte, atât în ​​gospodărie cât și industrială;
• vane de închidere - utilizate în sisteme industriale;
• supape (valve) - utilizate în sisteme industriale;
• amortizoare (valve fluture) - utilizate în sisteme industriale.

Important: Când alegeți supape, acordați atenție marcajelor de pe corpul produsului. Marcarea include date referitoare la presiune condiționată trecerea condiționată de temperatura maximă a mediului transportat și direcția de curgere a materialului utilizat la fabricarea de fitinguri.

Fitinguri suplimentare

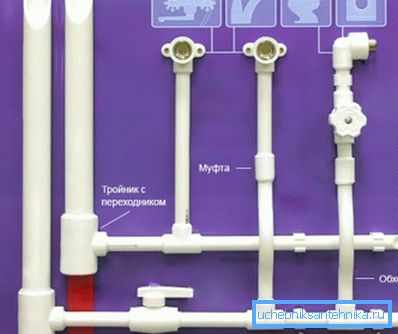

Accesorii suplimentare pentru țevi de propilenă sunt reprezentate de următoarea gamă de produse:

• Clemele de prindere - reprezintă suporturile destinate fixării pe suprafețe verticale și orizontale.

Diametrul interior al produsului corespunde diametrului exterior al țevii. Astfel, dispozitivul de fixare este fixat cu un diblu pe perete, iar conducta este introdusă în produs și fixată în siguranță.

Avantajul acestor elemente de fixare este că, în ciuda fiabilității fixării, conducta poate fi deplasată longitudinal.

• Nivelurile de trecere intenționează instalarea mixerelor de apă. Datorită benzilor prin trecere, este eliminată necesitatea de a utiliza fitinguri.
• Coturi - părți finisate ale conductei, produse în fabrică.
• Contururile sunt dispozitive care permit evitarea diverselor obstacole în calea conductei. Din punct de vedere structural, astfel de produse sunt o secțiune de țeavă sub forma unui arc cu prize la ambele capete.
• Compensatorul de dilatare liniară este un dispozitiv special conceput pentru utilizarea pe sistemele de încălzire construite cu ajutorul țevilor din polipropilenă.

concluzie

Acum știți care sunt accesoriile utilizate pentru construcția conductelor. În plus, acum cunoașteți instrucțiunile generale privind utilizarea acestor produse.

Aveți întrebări care necesită clarificări? Mai multe informații utile găsiți vizionând videoclipul din acest articol.
