Mașina de îndoire a țevilor: cum să modelezi rapid și ușor

Adesea, atunci când se instalează un nou sistem de încălzire sau de instalații sanitare sau când se repară, există o nevoie de a îndoi conducta într-un anumit unghi. A lua-o la fabrica pentru a folosi o mașină staționară este prea scumpă și este nevoie de mult timp.

Următoarele descriu tehnologia de îndoire a țevilor din diverse materiale în mediul casnic.

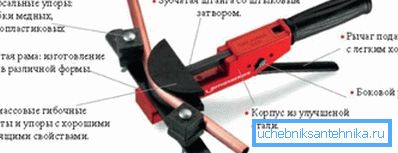

Masina de arbaleta pentru indoirea țevilor.

Tipuri de echipamente de îndoire a tuburilor manuale

Conform metodei de funcționare, benderele portabile pentru țevi de îndoire sunt împărțite în astfel de tipuri.

Proiectarea mașinilor

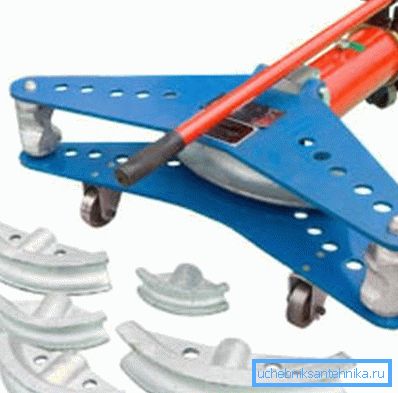

Fotografia prezintă un bender segmentat.
  1. Arbori analogi. Ei folosesc un formular special, destinat produselor cu secțiuni diferite.
  2. Articulații de primăvară. Când le folosiți, în produs se introduce un arc, care ajută la îndoirea țevilor din aluminiu, plastic și metal-plastic fără distorsiuni.
  3. Segmente de dispozitive. Îndoirea în acest caz este obținută cu ajutorul unor segmente detașabile, prin tragerea produsului în jurul acestuia. Mașina are un set de șabloane concepute pentru a crea diferite raze.
  4. Dorn pentru țevi de îndoire vă permite să procesați elemente cu pereți subțiri și să faceți raze mici.

De tipul de unitate produsă următoarele dispozitive.

Dispozitiv hidraulic.
  1. Aparatele mecanice (manuale) sunt utilizate pentru prelucrarea țevilor cu o secțiune mică de metale neferoase, oțel, plastic.
  2. Dispozitivele hidraulice permit îndoirea produselor cu un diametru de până la 70/75 mm.
  3. Contrapartidele electromecanice garantează unghiuri precise și razele de îndoire a țevilor. Ele sunt potrivite pentru produse de toate diametrele.

Fiți atenți! Pentru condiții de viață, unelte manuale optime. Se îndoaie cupru, aluminiu, oțel, țevi metaloplastice având un diametru de 10 până la 25 mm.

Cum să îndoiți o țeavă cu un dispozitiv manual

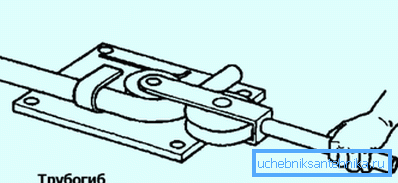

Principiul de funcționare a bobinei de țeavă Volnova.

Mai jos este o metodă de îndoire a țevilor utilizând un dispozitiv segment.

  1. Setați unghiul de rotire dorit pe instrument.
  2. Țineți-l într-un viciu sau luați-l în mâinile voastre.
  3. Introduceți tubul în dispozitiv.
  4. Începeți să reduceți mânerul la starea dorită a elementului.

Chiar mai convenabil pentru îndoirea țevilor subțiri într-o stare rece este mașina Volnova, numită astfel de inventatorul său.

  1. Introduceți propriul dvs. element între role, astfel încât o parte a acestuia să fie în clemă.
  2. Cu ajutorul mânerului, rotiți cureaua în jurul rolei. Nu se va mișca până când nu se obține foldul dorit.
  3. Întoarceți mânerul în poziția inițială.
  4. Scoateți articolul.
  5. Strângeți partea sa lungă în clemă.
  6. Îndoiți partea scurtă a produsului.

Îndoirea tuburilor metalice și din aluminiu

Țevile alumoplastice de îndoire se întâlnesc cel mai adesea pentru rotirea "pardoselilor calde".

Trebuie reamintit faptul că pentru fiecare 1/2 din centimetri îndoiți nu trebuie să fie mai mult de 15 °.

Izvoare speciale

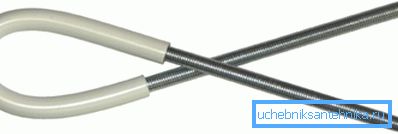

Arcuri pentru produse de îndoire din metal-plastic.

Miezitatea metalului și a plasticului în majoritatea cazurilor reprezintă un avantaj al conductelor. Cu toate acestea, uneori se transformă într-un minus. De exemplu, atunci când produsele trebuie să se îndoaie pe raze aproximativ egale cu secțiunea transversală. O rază mică de îndoire duce deseori la ruperea elementului.

Aceasta conduce la o îngustare puternică a secțiunii transversale și, prin urmare, la permeabilitatea conductelor. La locul fracturii, straturile exterioare și interioare ale produsului sunt distruse parțial.

Uneori, aceasta implică deteriorarea stratului de armare și ruperea peretelui conductei.

Fiți atenți! Este posibil să se scape de problemele descrise dacă un arc este utilizat pentru a îndoi tuburile metalice din plastic. Acest dispozitiv asigură o îndoire uniformă a produsului, fără îndoirea acestuia pe toată raza de cotitură.

  1. Arcurile sunt realizate în perechi: dispozitivul combină părțile interioare și exterioare. Pentru fiecare diametru de conducte a produs propria pereche.
  2. Instrucțiunea recomandă alegerea izvoarelor de la firul plat, nu de la firul rotund. Un astfel de dispozitiv va distruge mai puțin spațiul interior al produselor fabricate din polietilenă moale.
  3. Interiorul dispozitivului are un capăt conic. Acest lucru simplifică mișcarea acestuia în zona de îndoire. Cealaltă parte a arcului are o buclă.
  4. O sârmă sau un cordon se fixează pe ea, cu ajutorul lor dispozitivul este scos după utilizare.
  5. Arcul exterior pe o parte are o extensie care arată ca o pâlnie. Este proiectat pentru a facilita deplasarea sculei în zona de îndoire.

Lucrați cu dispozitivul

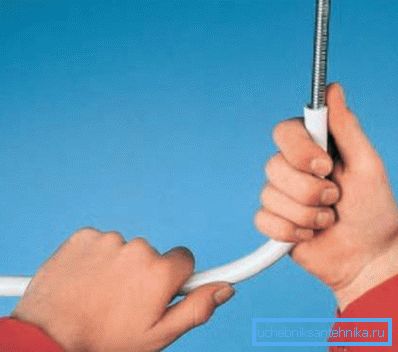

Folosiți arcuri pentru a îndoi elementul.

Țevi din metal-plastic au o rigiditate scăzută.

Această calitate simplifică îndoirea lor.

  1. După efectuarea operației de îndoire a țevii la un unghi dorit, puteți să o luați ușor înapoi. Deci, eliberați arcul interior și îndepărtați-l calm fără a distruge stratul interior polimer al produsului.
  2. Locația interioară a dispozitivului nu poate fi verificată vizual. Prin urmare, trebuie să urmați lungimea firului atașat la acesta. Acest parametru + lungimea arcului va fi egală cu distanța dorită de la capătul țevii până la punctul de încovoiere.
  3. Alumoplasticul nu trebuie îndoit imediat, ci cu ajutorul unor mișcări de rotire. Acest lucru asigură că interiorul plasticului nu va ezita și va fi distribuit uniform pe raza de îndoire.

Îndoirea conductelor din oțel

Produsul trebuie fixat într-un viciu.

Strângeți elementul de oțel nu poate fi numai dispozitivul de fixare din fabrică pentru țevi îndoite.

Există modalități "populare" de procesare a elementelor.

  1. Asigurați elementul într-o vise convenționale.
  2. Încălziți foldul cu un încălzitor de gaz.
  3. Puteți începe să formați unghiul dorit al produsului.

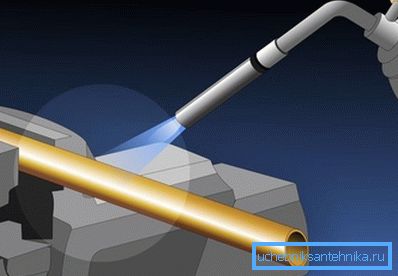

Arzătorul de țevi de încălzire.

Fiți atenți! Puteți afla dacă țevile sunt suficient de încălzite de culoarea lor. Dacă a devenit stacojiu, atunci este timpul să acționăm. Trebuie avertizat că metoda de încălzire nu este aplicabilă produselor galvanizate.

Un pic despre cum să îndoiți o conductă profilate (formă pătrată, dreptunghiulară) cu o secțiune mică.

  1. Stergeti elementul.
  2. Închideți capetele cu cârlige de lemn.
  3. Înlocuiți suporturile sub ambele părți ale țevii.
  4. Începeți să atingeți cu ușurință un butuc de cauciuc în centrul elementului, dând-i forma dorită.

Îndoirea conductelor din plastic solid

Echipamentele pentru îndoirea țevilor din plastic pot fi de asemenea înlocuite cu un simplu dispozitiv de fixare.

  1. Faceți un cadru al plăcii de fibre pentru a da elementului forma dorită.
  2. Puneți piesa de prelucrat cu o cârpă de șmirghel.
  3. Pe masina de formare, faceti o coaja de silicon pentru piesa din plastic. Este necesară fixarea țevii pe mandrină și protejarea produsului împotriva deteriorării.
  4. Introduceți conducta PP sau PE în cochilie.
  5. Asigurați-l în arbore.
  6. Setul de design rezultat pe mașina de formare.
  7. După încălzire, materialul plastic va deveni moale și va fi așezat pe dorn, obținând astfel forma dorită.
  8. Așteptați 10/12 minute.
  9. Scoateți produsul din design și lăsați-l să se răcească complet.

Prețul unei astfel de procesări corecte va fi foarte mic.

concluzie

După ce ați stăpânit informațiile obținute, veți învăța cum să vă îndoiți în condițiile de trai ale conductei. Ele pot fi realizate din materiale diferite și au un diametru diferit. Videoclipul din acest articol vă va ajuta să înțelegeți complexitatea procesului.
