Robinete pentru ventilație: soiurile principale și

Când se instalează o hota de bucătărie cu ventilație în ventilație, în afară de unitatea în sine, se utilizează o conductă de aer care, la rândul său, conectează capota la arborele de ventilație. Canalul este format din țevi și fitinguri dreptunghiulare sau rotunde, care vă permit să schimbați direcția traseului.

Un principiu similar este folosit pentru sistemele de ventilație industrială, în care, în conformitate cu caracteristicile constructive și specifice ale unui obiect de construcție, conductele drepte se alternează cu elemente de formă care vă permit să schimbați direcția traseului la unghiul dorit.

În acest articol vom vorbi despre principalele tipuri de elemente de formă folosite pentru a schimba direcția canalului.

Caracteristici de design

O îndoire (genunchi) este un element de legătură în conducte care vă permite să schimbați cursul sistemului de ventilație cu mâinile. Coborârile moderne sunt produse fabricate din diverse materiale, inclusiv oțel negru, oțel inoxidabil sau galvanizat, plastic (pentru instalarea extractelor de uz casnic) etc.

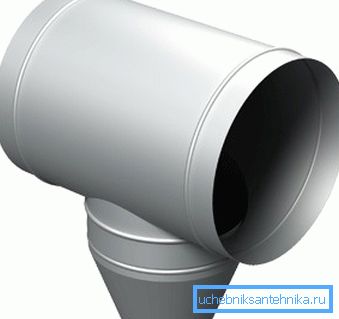

Un tip separat de genunchi datorită caracteristicilor de proiectare nu este folosit ca elemente de conectare la construcția conductelor de aer, ci ca emisii laterale industriale exterioare. În astfel de elemente, sunt instalate pereți barieră speciali sau percola, care împiedică pătrunderea resturilor și materiilor străine în țevi.

Important: Zona ventilației este un parametru important care trebuie luat în considerare la alegerea unui produs.

Zona în acest caz este determinată de formula Sc = L x 2,778 / V.

• Sc este zona calculată
• L este debitul de aer care trece prin conductă.
• V este viteza la care aerul se deplasează prin ventilație,
• 2.778 este un coeficient conform căruia dimensiunile sunt coerente (de exemplu, metri și centimetri).

Clasificarea în funcție de tipul materialelor de producție

Pe baza tipului de material de producție utilizat, curburile utilizate în construcția sistemelor de ventilație sunt împărțite în următoarele modificări:

• Linii de aerisire galvanizate - realizate din oțel negru, acoperite cu un strat subțire de zinc. Gama de produse este reprezentată de modificările utilizate în construcția sistemelor industriale și casnice.

Principalul avantaj al acestor produse este un preț accesibil combinat cu rezistența la coroziune.

• Modificările realizate din oțel inoxidabil sunt rareori utilizate, deoarece prețul lor este ridicat, iar greutatea exercită o sarcină semnificativă pe suprafața pereților sau a podelelor. De regulă, produsele din oțel inoxidabil sunt fabricate cu un diametru mic și sunt utilizate exclusiv în formarea sistemelor de ventilație la domiciliu.
• Coatele din oțel negru sunt populare în construcția conductelor industriale. Relevanța acestor produse se datorează costului redus. Utilizarea unor astfel de modificări nu este recomandată atunci când se construiesc sisteme proiectate pentru aer evacuat cu umiditate excesivă.

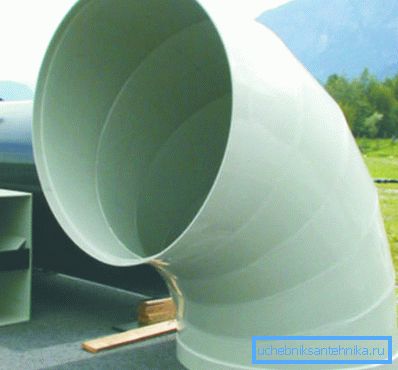

• Modificările din plastic sunt realizate din materiale polimerice rezistente la sarcini mecanice și deformări. Produsele sunt utilizate numai pentru fabricarea ventilației casnice.

Alte criterii de selecție

După ce ne-am hotărât asupra materialelor de producție pe care sunt fabricate coturile de ventilație, luați în considerare criteriile rămase, conform cărora se determină instrucțiunile pentru alegerea modificării corespunzătoare.

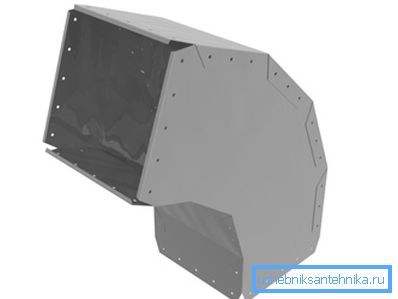

• În concordanță cu configurația secțiunii transversale, se disting produsele rotunde și dreptunghiulare.. Direct pe performanța sistemului, forma secțiunii transversale nu afectează în nici un fel. Alegerea configurației transversale, cel mai adesea, este motivată de forma orificiului de evacuare al echipamentului de ventilație utilizat.

Important: Diferența în configurația secțiunilor poate fi compensată prin utilizarea unor adaptoare speciale. Dar trebuie să ne amintim că utilizarea adaptoarelor reduce canalul aerodinamic și afectează negativ performanța sistemului ca un întreg.

• Produsele metalice pot fi confecționate din oțel cu grosimea plăcii de la 0,55 la 8 mm.

La asamblarea sistemelor casnice se utilizează genunchii din oțel subțire, a căror greutate nu va avea un efect mecanic asupra peretelui sau a acoperișului pe care este fixată conducta de ventilație. La asamblarea sistemelor industriale se folosesc produse din otel gros.

Acest lucru se datorează faptului că, datorită unui diametru mare al canalului numai datorită grosimii mai mari a peretelui, puteți salva configurația secțiunii transversale.

• În concordanță cu tipul de îmbinare, se folosesc coturi cu flanșă (utilizate pentru asamblarea sistemelor industriale) sau modificări de tip mamelon, unde se utilizează un cauciuc de etanșare pentru a obține etanșeitatea necesară.

Modificările cu o conexiune mamă sunt caracterizate prin simplitate și termene limită pentru instalare. Dar genunchii sunt utilizați numai în sistemele de uz casnic, unde capacitatea de alimentare cu aer este scăzută.

• În funcție de unghiul de rotație, modificările calculate la 45 și 90 de grade sunt diferite.. Cu toate acestea, la cererea clientului, pot fi făcute coturi, al căror unghi este selectat în funcție de anumite caracteristici ale șantierului în care se desfășoară instalarea.

Important: raza de cotitură este o caracteristică caracteristică a genunchiului cu o secțiune circulară. În produsele standard, raza de cotitură este egală cu diametrul secțiunii. Dacă este necesar, acest parametru poate fi modificat în funcție de nevoile clientului.

Este posibil să se facă fără asamblarea conductei

Dacă configurația camerei nu implică posibilitatea de a conduce conducta spre exterior sau în arborele de ventilație, hotele de evacuare pot fi aplicate fără a fi evacuate ventilației.

În centrul acestor dispozitive se aplică filtre de absorbție care absorb și acumulează mirosuri neplăcute. Hota pentru bucătărie, fără evacuare în ventilație, va refuza să instalați conducta. Dar filtrele, ca umplutura, este necesar sa se schimbe, altfel performanta lor scade.

concluzie

Acum știm care este instrucțiunea pentru alegerea conductelor pentru asamblarea unei conducte de aer și putem alege acele componente cu care ventilația va avea o performanță de invidiat (vezi și articolul Încălzitoare pentru ventilație: tipuri, instalare, calcul).

Mai multe informații utile pot fi găsite vizionând videoclipul din acest articol.
