Role pentru țevi de profil: tipuri, principiu de

Cum se poate forma o secțiune pătrată sau dreptunghiulară cu un arc obișnuit? Cum se pot face rulouri auto-făcute pentru o țeavă formată? Și ce soluții oferă industria modernă? Să încercăm să răspundem la aceste întrebări.

De ce aveți nevoie de el?

De ce trebuie să îndoez o conductă de profil?

Să dăm câteva exemple.

• Baldachinul arcului nu este numai frumos, ci și practic: nu va acumula niciodată zăpadă.
• Viziera curbată de deasupra pridvorului arată mult mai bine decât un design simplu, cu o rampă.
• Secera arcuită este extrem de durabilă, rezistă perfect încărcăturilor de zăpadă și vânt.

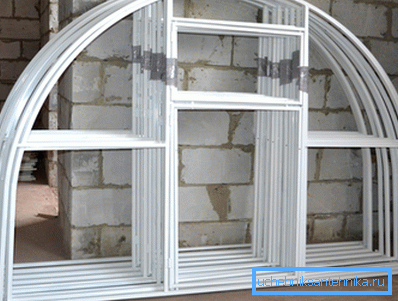

Apropo: asamblarea de sere din țevi de formă este o afacere bună, necesitând prezența numai a rolelor notabile de îndoire a țevilor și a mașinii de sudură.

Tipuri de role

Ce sunt de fapt?

mecanic

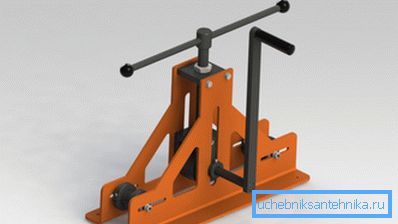

Cel mai simplu design este o moară mecanică cu trei role. Astfel de mașini pot fi adesea găsite în vânzare; prețul lor începe de la aproximativ 15 - 20 de mii de ruble. Cum sunt aranjate?

În conformitate cu numele, construcția se bazează pe un proftrub cu trei role. Unul dintre ele poate fi deplasat în raport cu celelalte două într-o direcție perpendiculară pe planul care le unește; un mecanism cu șurub este utilizat pentru deplasare, ceea ce permite chiar unei persoane cu capacități fizice destul de obișnuite să depună eforturi semnificative.

Una dintre role este furnizată cu un mâner, care permite rotirea acesteia și tragerea conductei pentru a fi îndoită.

Există mai multe modificări care permit mai multor îmbunătățiri ale performanței benderului:

• Combinarea rolelor cu lanț comun va asigura rotirea lor sincronă., împiedicând astfel alunecarea țevii.
• O unelte poate fi folosită în locul unui lanț..
• Utilizarea rulourilor întărite crește resursele lor de mai multe ori.
• În plus, rulourile pot fi înlocuibile., ceea ce va permite să vă îndoiți fără blocaje atât din profil cât și din tuburi rotunde.

electric

În acest caz, o parte din lucrul manual este deplasată la motorul electric.

La vanzare puteti gasi doua optiuni pentru executia benderelor electrice:

• În soluții mai simple, motorul electric este responsabil numai pentru tragerea țevii. Poziționarea rolei de îndoire se face manual.

• Modelele avansate ale rolelor utilizează electricitate atât pentru a trage, cât și pentru a schimba ruloul (bineînțeles, cu ajutorul unei cutii de viteze care înmulțește forța).

hidraulic

Această categorie include atât mașini industriale puternice care cântăresc zeci de tone, cât și dispozitive relativ compacte. Caracteristica lor comună este utilizarea unui cilindru hidraulic: pomparea presiunii uleiului în el, puteți dezvolta o forță uriașă pe rolele de deformare.

Raza razei

Indiferent de dispozitivul de îndoire a țevilor, există un model general: cu cât este mai mare grosimea țevii (secțiunea transversală paralelă cu raza de îndoire), cu atât raza minimă de îndoire este mai mare. Dăm valorile indicate pentru mașinile lor de către unul dintre producătorii autohtoni - acestea sunt destul de tipice.

Fără bender

Este posibilă îndoirea unui arc dintr-o țeavă formată fără rulouri?

Din punct de vedere tehnic, acest lucru este posibil, dar rezultatul este probabil nesatisfăcător.

Instrucțiunile de îndoire nu sunt atât de complicate, deoarece necesită o cantitate mare de lucrări pregătitoare.

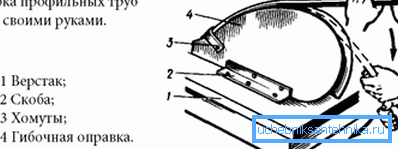

1. Un șablon cu o formă de suprafață corespunzătoare arcului de care aveți nevoie este realizat din lemn sau placaj.
2. O bucla este atașată la șablon - un dispozitiv de fixare în care este introdus unul dintre capetele țevii.
3. Lucrul suplimentar, de fapt, coboară la aplicarea forței brute la cel de-al doilea capăt. Pentru a mări efortul se poate folosi o varietate de pârghii.

Mâinile nebunești

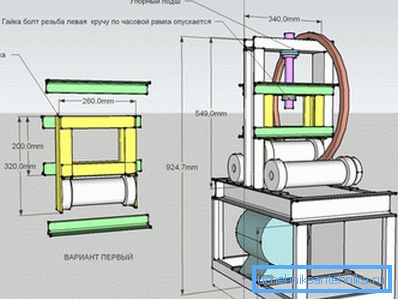

Diverse scheme și desene de role pentru o conductă de profil face-o singur în ultimii ani au inundat literalmente pe Internet.

Vom dezamagi imediat cititorii cei mai economici: unele detalii vor trebui să fie ordonate.

Care dintre ele?

• Ei se rotesc. Ele pot fi cilindrice sau cu caneluri pentru îndoirea țevilor rotunde.
• Clești pentru rulmenți.
• Atunci când utilizați o transmisie în lanț - asteriscuri.

Desigur, fără referire la un design specific, este o sarcină ingrată de a oferi sfaturi cu privire la asamblarea rolelor.

Să încercăm totuși să fim atenți la recomandările proprietarilor dispozitivelor fabricate de noi, subliniind punctele principale.

• Mânerul de acționare trebuie să aibă un mâner rotativ. În caz contrar, primele mâini vor apărea la câțiva metri de conducta întinsă.

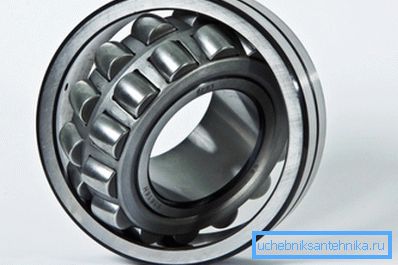

• Lagarele sunt mai bine să se autocentreze. A monta ambele lagare ale fiecărei role exact pe aceeași axă la domiciliu nu este o sarcină reală; cea mai mică aliniere va crește forța de tragere.

• Șurubul care acționează rolele de presiune poate fi preluat de la vechiul viciu.

Apropo: o alternativă la mecanismul cu șurub este o mufă auto de orice tip. Acesta vă va permite să faceți un efort enorm cu aplicarea minimă a puterii proprii.

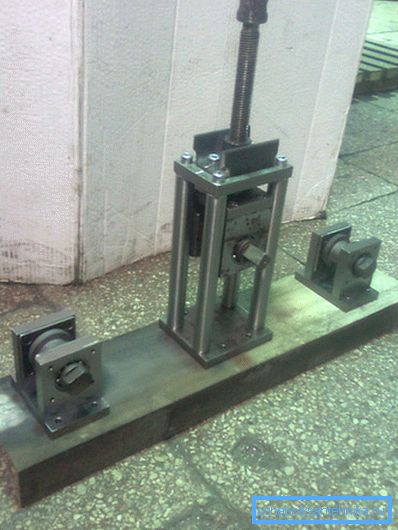

• Ca pat, este mai bine să folosiți un segment de canal de dimensiune potrivită. Forța de îndoire a patului va fi foarte semnificativă; Un cadru sudat realizat dintr-un colț sau dintr-o conductă subțire se poate îndoi.

concluzie

Sperăm că materialul oferit în atenția cititorului îl va ajuta să aleagă sau să facă un instrument pentru a-și plăcea. Ca întotdeauna, puteți găsi informații tematice suplimentare în videoclip în acest articol. Mult noroc!
