Țeavă de ștanțare sau mașină pentru rularea unei țevi de

Achiziționarea unei case particulare sau a unui teren este rareori asociată cu dorința de a petrece pasiv în weekend. Va dura destul de mult timp și pe teren va apărea o seră acoperită cu policarbonat, iar pe veranda casei va fi instalat un vizier fantezist, care poate proteja împotriva picăturilor de ploaie și a soarelui arzător.

Cadrul pentru astfel de structuri importante și necesare devine cadrul creat din tuburile în formă de îndoit. Ei bine, pentru a obține o îndoire cu o anumită rază și formă, este necesară o îndoire a țevilor. În acest articol vom vorbi despre cum să realizăm o mașină similară pentru țevi de rulare, fără care maestrul de acasă nu poate face.

Ce este un bender pentru țevi și de ce este necesar?

O mașină pentru rularea unei țevi de profil sau a unei țevi este un dispozitiv tehnic care aparține instrumentelor și mecanismelor utilizate pentru a lucra cu produse metalice laminate. Prin aceasta, puteți îndoi ușor profilul materialelor de țeavă obișnuite în funcție de o anumită rază. Avantajul său principal este capacitatea de a îndoi orice număr de produse cu aceeași rază.

Fiți atenți! Conducte îndoite pot fi utilizate pentru instalarea conductelor care transportă apă caldă sau rece, precum și pentru crearea de cadre de diferite tipuri și forme, care sunt adesea folosite în construcții.

Mulți se întreabă de ce este nevoie de trugobib. Se pare că întărește un capăt al țevii și trage după altul. Dar, de fapt, nu totul este atât de simplu.

Această metodă va duce la următoarele consecințe:

1. Incapacitatea de a controla raza;
2. Prin îndoirea produsului în acest fel, veți crea o zonă de concentrare a tensiunii, reducând astfel rezistența structurii;
3. Reducerea duratei de viață a designului.

Benderul de țevi este pur și simplu necesar pentru meseriașul de casă, astfel încât pentru mulți există o întrebare atentă despre ceea ce este prețul unei astfel de mașini sau este mai înțelept să o faci cu mâinile tale.

Cum sa alegi?

Atunci când achiziționează orice instrument pentru uz propriu, fiecare maestru trebuie să fie ghidat de principiul nevoii sale rezonabile.

Consiliul. Instrumentul cu care sunt ținuți conductele trebuie să-și îndeplinească corespunzător funcțiile, fără a necesita costuri suplimentare de la proprietar.

Criteriile pentru alegerea unui astfel de mecanism:

1. Tipul de unitate Alegerea se face în funcție de dimensiunile conductelor, de cantitatea estimată de lucru și de intensitatea utilizării instrumentului;
2. Parametrii geometrici maximi ai produselor profilate prelucrate;
3. Principiul de funcționare a mașinii, în funcție de specificul operațiunilor efectuate.

Un alt factor important este dimensiunea mașinii în sine. În funcție de locația de pe desktop sau într-un colț separat, puteți alege un multi-instrument staționar.

Dispozitiv de îndoire a tubului

Scopul principal al acestui tip de sculă este rularea unei țevi în formă, adică dând forma dorită semifabricatului.

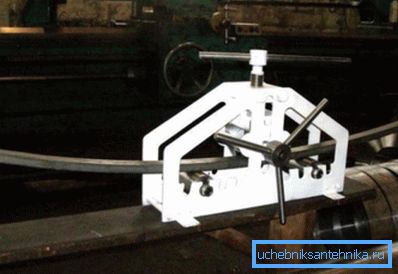

Cea mai obișnuită dintre meșteșugarii de acasă este exact versiunea cu trei role a mașinii cu un tip de acționare manuală. O astfel de unitate este o construcție triunghiulară a trei role care au o lățime egală cu secțiunea transversală a piesei de prelucrat.

Rolele situate la baza structurii sunt interconectate prin intermediul unui mecanism cu lanț. Cilindrul superior face parte dintr-un mecanism cu șurub cu clemă sau presă de tip șurub.

Această rolă superioară este capabilă să pătrundă reciproc în direcția verticală.

1. Țeava este așezată pe rolele inferioare și presată pe cea superioară conectată la mecanismul cu șurub;
2. Întorcând mânerul, maestrul produce o broșă;
3. Mai mult, fără a scoate piesa de prelucrat din moară, mărim presiunea prin strângerea șurubului de strângere pentru câteva rotații;
4. Piesa de prelucrat este redată.

Ciclul descris trebuie repetat până când țeava are forma dorită.

Tipuri de bendere

În ciuda faptului că dispozitivul pare destul de simplu, există un număr foarte mare de astfel de structuri. Potrivit unor caracteristici de bază, ele sunt împărțite în următoarele categorii.

În funcție de tipul de antrenare, mașina pentru țeavă de profil poate fi:

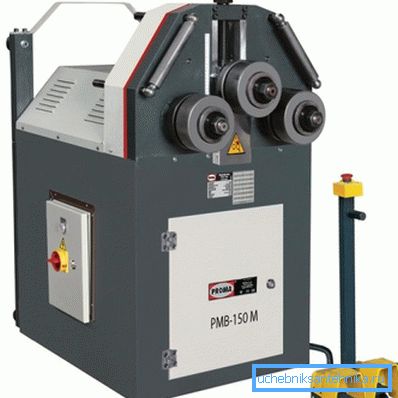

• electromecanice. Unitatea pentru un astfel de dispozitiv este un motor convențional sau pas cu pas. Mai mult decât atât, conexiunea obișnuită prin cutia de viteze inferioară, care vă permite să întindeți uniform eforturile aplicate în timp pentru a obține o îndoire de înaltă calitate;

Fiți atenți! Un motor electric poate conduce o rolă de sculă rulantă sau un sistem de pârghie dintr-o mașină tip "dorn".

• hidraulic. O versiune mai puternică a designului cu un drive manual. Utilizarea ca mecanism de prindere a cilindrului hidraulic va reduce efortul necesar pentru îndoire;
• manual. Cel mai frecvent tip de mecanism, care este de obicei prezent în atelierul fiecărui maestru și bun proprietar.

Fiți atenți! Închirierea piesei de lucru și crearea forței de forță se produc doar prin forța aplicată de operator.

Conform metodei de îndoire, laminoarele pot fi clasificate după cum urmează:

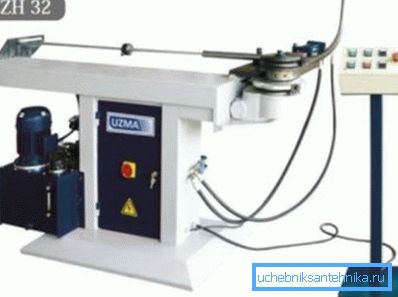

• arbore - De regulă, fabricarea industrială. Cel mai adesea este posibilă întâlniri electromecanice sau hidraulice. Avantajele acestui design includ deformarea calitativă cu o rază mică de curbare dată;

• segment - să lucreze cu țevi cu pereți subțiri, din metale moi. Utilizată în mod obișnuit de către instalatori și producători de sisteme de încălzire. Constă din două pârghii cu suporturi pentru produse îndoite. În locul brațelor pivotante, puneți dornul cu raza dorită. În acest caz, îndoirea este făcută după instalarea țevii folosind metoda cu buton;

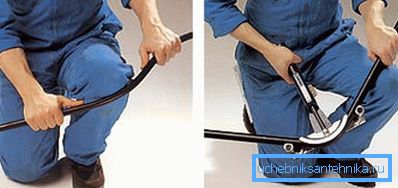

• primăvară - este un arc dens de un anumit diametru, în care este trecută o conductă. Pentru îndoire de înaltă calitate, trebuie să aveți o experiență considerabilă. Utilizate de obicei de aparatele de climatizare;

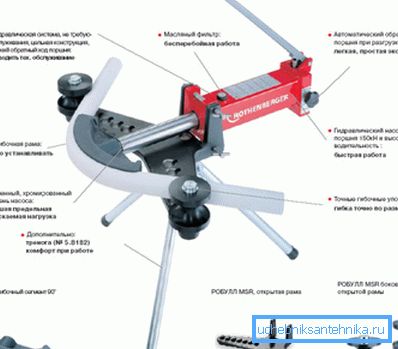

• arbaleta - utilizate pentru deformarea țevilor cu pereți subțiri din cupru, aluminiu și oțel. Este o structură în formă de T, deasupra căreia sunt fixate suporturile pentru tuburi, iar în centru este o pârghie mobilă cu mandrine interschimbabile. Când apăsați mânerul, maneta este extinsă, iar mecanismul cu clichet vă permite să creșteți treptat forța de îndoire.

Fă-o singur

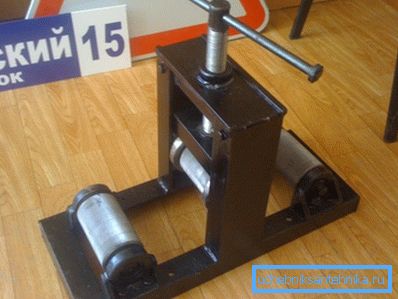

De exemplu, vom lua în considerare instrucțiunile pentru crearea unei unități cu trei role de tip manual:

1. În rolul corpului, se pot folosi table din oțel cu grosimea de 3 mm, pe care se aplică marcajul cu un creion simplu;
2. Rolele pot fi realizate din scripeți de cabluri dotați cu lagăre;
3. Scaunul pentru cilindru este forat cu ajutorul unui burghiu electric convențional;
4. Spre deosebire de cilindru, o piuliță suficient de mare este sudată la partea superioară, care va face parte din mecanismul de prindere;
5. Partea în formă de U este sudată, prevăzută cu găuri de montare pentru șurub cu role. O șaibă sudată va fi responsabilă pentru ridicarea rolei de presiune.

În concluzie

Tuburile de laminare la rece vă vor permite să îndoiți în mod eficient produsele de diferite tipuri și dimensiuni. Construind-te sau cumperi o astfel de unitate și instalându-l în atelierul tău, poți fi sigur că construirea de cadre de chiar cele mai bizare forme nu va mai fi o problemă pentru tine.

Cu ajutorul unui astfel de instrument veți face un cadru cu efect de seră și o versiune originală și orice altă construcție de care aveți nevoie.

Și videoclipul din acest articol vă va dezvălui chiar și mai multe nuanțe de a vă construi propriul instrument.
