Țeava de țeavă pentru conducte la domiciliu

În procesul de lucru cu țevi, este adesea necesar ca conducta să fie amplasată în locuri greu accesibile, unde produsele directe nu sunt suficiente. În astfel de cazuri, există o nevoie de elemente curbilate și curbe care nu sunt disponibile în magazinele de hardware, și ce zici, întrebi?

Cea mai ușoară și mai accesibilă modalitate de a rezolva o problemă este să folosiți un instrument special - un bender pentru țevi, pe care îl vom discuta în articolul nostru.

Instrument de îndoire a țevilor

Dispozitivele de îndoire a țevilor pot fi:

• hidraulic - Benderul puternic pentru țevi din oțel este capabil să facă față produselor cu diametru mare, adesea folosite în instalațiile industriale.
• mecanic. Acest instrument are o putere medie.
• mână. Ele sunt utilizate pentru produse cu un diametru de până la 50 mm și profilate cu o secțiune transversală de până la 40 mm.

NOTĂ! Folosind benderul de țevi manual pentru țevi cu pereți subțiri, nu exagerați, deoarece produsele nu au rezistență mare la încovoiere și curbură. Și știm cu toții că chiar și o mică crăpătură este o interdicție de a folosi.

În plus, aceste unelte diferă și în materialul din care sunt produse produsele care urmează să fie îndoite:

• Conducta hidraulică sau mecanică pentru țevi din oțel inoxidabil.
• Freză manuală pentru țevi din metal.

Fiți atenți! Un dispozitiv de împărțire a diferitelor forme la elementele conductei nu va fi potrivit pentru produsele laminate pe profil.

La prima vedere, procesul simplu de îndoire a produselor este de fapt destul de complicat, deci trebuie să-l realizați cu o atenție deosebită pentru a preveni următoarele defecte:

• Strivirea materialului, rezultând o îngustare a diametrului interior al țevii și, prin urmare, o permeabilitate redusă. Iar formarea blocajelor în astfel de locuri va duce la reparații și investiții pentru restabilirea eficienței sistemului de canalizare.
• Tăierea și subțierea peretelui conductei, care afectează rezistența acestuia, scade presiunea maximă admisibilă.

Fiți atenți! Instrumentele adecvat selectate pentru fiecare caz vă vor permite să efectuați calitativ îndoirea produselor în funcție de parametrii specificați. Cu o astfel de unealtă puteți optimiza așezarea comunicațiilor în clădire, utilizând în mod eficient spațiul locațiilor și fără a deteriora performanța conductei.

Orice bender poate fi achiziționat în departamentele de construcții ale supermarketurilor, având în vedere o sumă ordonată pentru aceasta sau puteți face-o singură.

Unelte pentru îndoirea țevilor rotunde

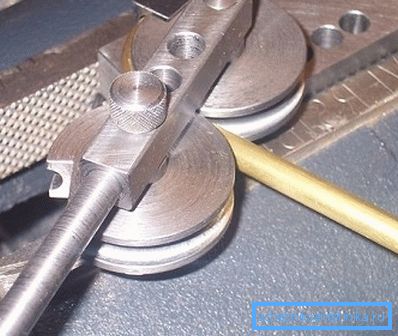

Proiectarea bobinei de țeavă este destul de simplă - acestea sunt două scripeți prelucrate:

• Una dintre ele este fixată permanent.
• Cel de-al doilea se rotește pe orbită în jurul primei, la o distanță egală cu diametrul țevii îndoit.

Principiul de funcționare a dispozitivului nu cauzează, de asemenea, dificultăți - produsul este așezat între scripeți și, prin deplasarea unei roți libere, se îndoaie de-a lungul unei raze date.

Unelte de casă

Făcând o țeavă de conducte de casă pentru o țeavă rotundă, aveți grijă imediat de versatilitatea acesteia, adică de posibilitatea de a îndoi produse de diferite diametre.

Prin urmare, va fi necesar să nu se pregătească o pereche de scripeți, ci trei perechi, cel puțin (la fel de mult cu conducta care circulă în fermă):

• O pereche pentru un diametru de jumătate de centimetru.
• Altă - pe conducta 3/4.
• Al treilea calculat pe diametru inch.

Nu puteți cumpăra scripetele necesare, deci dacă nu sunteți un profesionist, comandați-le în cel mai apropiat atelier.

Nuanțele de frezare a părților principale ale benderului pentru țevi sunt următoarele:

• Pentru fabricarea unei scripeți, principalul lucru este de a observa raza și adâncimea canelurii.
• Capetele fiecărei perechi de roți trebuie să aibă o crestătură asemănătoare cu o jumătate de secțiune de țeavă.
• Raportul dintre diametrele pieselor este, de asemenea, important. Șaiba staționară trebuie să fie mai mică, deoarece raza minimă de îndoire depinde de ea. Diametrul celui de-al doilea (rulare) depășește dimensiunea fixată de cel puțin două ori.

Pentru informații! Prețul lucrărilor de strunjire este scăzut, deci nu va afecta foarte mult costul final al instrumentului.

Apoi instrucțiunea acțiunilor independente pe dispozitivul mașinii de îndoire a țevilor:

• Baza pentru instalarea scripetelor poate servi ca un pătrat tăiat din tablă groasă (cel puțin 10 mm). Ar trebui să găuriți imediat patru găuri pentru fixarea pe blatul de lucru al atelierului. Sau sudați pătratul într-o coloană înmugurită și betonată dintr-o țeavă cu un diametru de 100-150 mm.
• În centrul plăcii, sudăm un știft cu un diametru egal cu diametrul interior al roții mai mici. Al doilea verticat va servi drept opritor pentru produsul îndoit.
• Următoarea etapă este crearea unui mecanism de cotitură. Dintr-o bandă de oțel groasă de 50 mm lățime, este necesară sudarea literei P. Înălțimea P-ki-ului nostru trebuie să fie egală cu suma diametrului cercului mare și a jumătății diametrului staționar. Pentru dispozitivele de fixare din P-ke găuriți găurile, distanța dintre picioarele lui P-ki ar trebui să depășească puțin grosimea roții.
• Lipim un mâner de aproximativ 250 mm în partea de sus a acestei părți. Țeava introdusă în ea va servi ca o pârghie în procesul de îndoire.

• Colectăm toate detaliile. Șaiba mică este introdusă în interiorul lui P-ki și este montat pe cadru împreună cu el, fixăm cel mare cu știfturile și șaiba noastră pentru țevi este gata.

Sfat! Pentru a evita defectele în locul îndoirii, asigurați-vă și umpleți țeava cu nisip și pentru a facilita îndoirea produselor cu pereți groși cu un diametru mare - încălziți-le.

Diferite moduri de îndoire a țevilor

1. Benderul de țevi pentru țevi din aluminiu, de fapt, și benderul de țevi manual pentru țevi de cupru poate fi mai multe tipuri:
2. Maneta.
3. Sub formă de arbaletă.
4. Hidraulice.
5. Electric.

1. O opțiune interesantă este o bender pentru tuburi de primăvară pentru țevi de cupru. Este un arc realizat din oțel de înaltă calitate, cu o prelungire în formă de pâlnie pe o parte, pentru o pansament / ridicare ușoară. Țeava este plasată în interiorul arcului, apoi se face îndoire. Materialul durabil al arcului în același timp nu permite țevii să se rupă și să se sfărâme.
2. Un tub asemănător cu tubul de primăvară este de asemenea utilizat pentru țevi din plastic de metal, acestea diferă în forțele aplicate.
3. Produsele din plastic sunt îndoite prin încălzirea la îndoire - pentru aceasta puteți folosi un uscător de clădiri.

concluzie

Necesitatea utilizării instrumentului menționat mai sus este incontestabilă în cazurile în care instalarea conductei este imposibilă din cauza obstacolelor existente. Este, de asemenea, utilizat pentru încălzirea elementelor, de exemplu, pentru un uscător de prosop de uz casnic.

În videoclipul prezentat în acest articol veți găsi informații suplimentare despre acest subiect.
